Thermocouple

Bienvenue dans notre fiche glossaire dédiée au thermocouple, un composant essentiel en électrotechnique et en instrumentation de température. Cet article vous propose une explication détaillée du thermocouple, de son fonctionnement et de ses applications dans différents domaines. Que vous soyez bricoleur averti, étudiant en électrotechnique ou professionnel à la recherche de précisions techniques, vous trouverez ici toutes les informations nécessaires sur cet outil de mesure de température.

Définition du Thermocouple

Un thermocouple est un capteur de température constitué de deux fils métalliques différents, soudés à une de leurs extrémités. Lorsque la jonction soudée est exposée à une variation de température, une différence de potentiel (tension) se crée en provenance de l’effet Seebeck. Ce phénomène permet de mesurer la température en corrélant la tension produite à l’écart thermique entre les deux extrémités.

En électrotechnique, le thermocouple est utilisé pour des mesures précises dans des environnements industriels ou domestiques, grâce à sa simplicité de conception, sa robustesse et sa capacité à opérer sur une large plage de températures.

À quoi sert un Thermocouple ?

Le thermocouple sert principalement à mesurer la température des environnements industriels, des fours, des moteurs ou encore des systèmes de chauffage et de refroidissement. Grâce à sa conception simple et fiable, il est utilisé dans de nombreux domaines, tels que :

• Le contrôle de la température dans les procédés industriels (fonderies, industries chimiques, etc.)
• La surveillance des systèmes de chauffage et de climatisation
• La régulation des moteurs et équipements électromécaniques
• Les applications dans l’automobile et l’aérospatiale

Comment fonctionne un Thermocouple ?

Le fonctionnement du thermocouple repose sur le principe de l’effet Seebeck. Ce phénomène physique se produit lorsqu’une différence de température est appliquée aux jonctions de deux métaux différents, générant ainsi une tension électrique proportionnelle à l’écart de température.

Principe de Détection par l’Effet Seebeck

Dans un thermocouple, les deux fils conducteurs (généralement en alliage comme le fer-constantan, le chromel-alumel ou l’iridium-platinum) présentent des caractéristiques électriques spécifiques. Lorsqu’ils sont soudés en une extrémité et exposés à une température différente sur l’autre extrémité (appelée la jonction froide), la différence de température crée un déséquilibre énergétique, se traduisant par une tension.

Cette tension est ensuite mesurée et convertie en une valeur de température à l’aide d’un instrument de lecture ou d’un convertisseur analogique-numérique (CAN). L’exactitude de la mesure dépend du choix des métaux, de la qualité de la soudure et de la précision du dispositif de mesure.

Exemples d’Utilisation du Thermocouple

Les applications du thermocouple sont variées et s’étendent à de nombreux domaines. Voici quelques exemples concrets :

• Industrie Agroalimentaire : Mesure de la température dans les cuissons industrielles et les processus de pasteurisation pour garantir la sécurité alimentaire.
• Fonderies et Soudure : Surveillance des températures dans les fours à haute température afin de contrôler les conditions de fusion et de solidification des métaux.
• Systèmes de Chauffage : Régulation des chaudières et des systèmes de chauffage central grâce à des relevés précis de la température de l’eau ou de l’air.
• Automobile : Suivi de la température des gaz d’échappement et du moteur pour optimiser les performances du véhicule et réduire les émissions polluantes.
• Aérospatial : Mesure des températures extrêmes que subissent les composants d’un avion ou d’un satellite lors de changements rapides de conditions environnementales.

Normes et Mesures Associées aux Thermocouples

L’utilisation des thermocouples en milieu industriel et scientifique est régie par différentes normes, garantissant ainsi la précision et la sécurité des mesures. Parmi les normes courantes, on retrouve :

• ASTM E230 : Norme américaine pour l’utilisation des thermocouples en laboratoire et dans les applications industrielles.
• IEC 60584 : Norme internationale qui définit les coefficients de tension des thermocouples et les procédures de mesure.
• EN 60751 : Norme européenne pour les thermistors, mais souvent utilisée en complément pour les mesures relatives aux capteurs de température.

Ces normes assurent la compatibilité des instruments et la fiabilité des mesures, permettant ainsi aux utilisateurs de travailler en toute sécurité et avec une grande précision.

Avantages et Inconvénients du Thermocouple

Comme tout dispositif de mesure, le thermocouple présente des atouts indéniables ainsi que quelques limitations qu’il est important de connaître.

Avantages

• Large plage de mesure : Permet de mesurer des températures très basses à extrêmement élevées (voire plusieurs centaines voire milliers de degrés Celsius).
• Robustesse et durabilité : Conçu pour résister à des environnements difficiles et à des conditions extrêmes.
• Réponse rapide : Offre des mesures quasi instantanées, utiles pour le contrôle en temps réel des processus industriels.
• Simplicité de conception : Facile à installer et à intégrer dans des systèmes de contrôle automatisés.

Inconvénients

• Sensibilité aux perturbations électriques : La tension générée par le thermocouple est souvent très faible, ce qui nécessite des amplificateurs et des convertisseurs précis pour éviter les interférences.
• Erreurs de mesure possibles : La précision dépend de la température à la jonction froide, nécessitant une compensation pour obtenir des résultats précis.
• Nécessité de recalibrage : Pour maintenir la précision des mesures, un recalibrage régulier peut s’avérer nécessaire dans certains contextes industriels.
• Installation complexe dans certains domaines : Lorsqu’il est utilisé dans des environnements très hostiles, l’installation peut demander des précautions particulières.

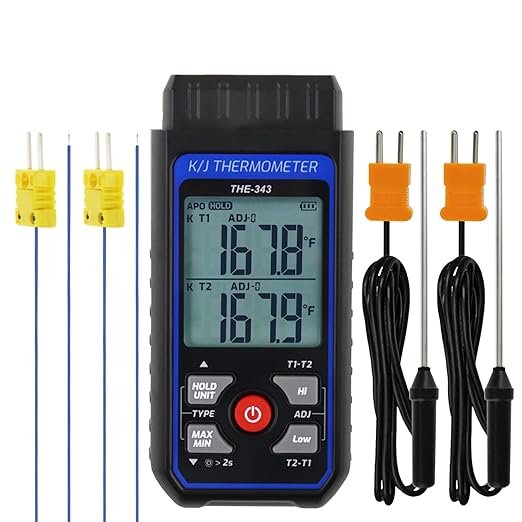

Thermomètre thermocouple type K DANOPLUS (DP-343)

L’essentiel à retenir

Thermomètre numérique double canal (T1/T2) livré avec 4 sondes type K, grand écran, fonctions Max/Min/Moy, mémoire, arrêt auto (désactivable), différentiel T1–T2, alarme haute/basse avec rétroéclairage clignotant, et compensation ADJ pour l’étalonnage. Plage de l’appareil : −200 à 1372 °C. C’est un bon outil polyvalent pour le CVC/HVAC, la cuisson industrielle, le contrôle frigo/congélo, l’aquariophilie, ou des mesures ponctuelles sur métaux.

Contenu du coffret

• 1 thermomètre DP-343 • 4 thermocouples type K (2 « perle » env. −20 à 200 °C, 2 inox env. −50 à 700 °C) • 3 piles AAA • 1 sac de transport.
• Fonctions clés pour le chantier
• Double mesure simultanée (T1/T2) + ΔT T1–T2 pour comparer deux points.
• Seuils d’alarme haut/bas paramétrables (écran qui clignote quand on dépasse la consigne).
• Unités °C/°F et compatibilité K/J.
• Max/Min/Moy, Data Hold, rétroéclairage, auto-off (désactivable).
• Compensation ADJ (−9 à +9 °C) pour corriger un léger biais après comparaison à une référence.
• Plages de mesure utiles
• Appareil : −200 → 1372 °C (selon la sonde).
• Sondes inox fournies : env. −50 → 700 °C (contact solide/surface).
• Sondes « perle » fournies : env. −20 → 200 °C (air/liquide non corrosif, mesures rapides).

Mise en service & bonnes pratiques

Insérez les 3 AAA, branchez T1/T2, choisissez °C, vérifiez l’offset avec une référence (bain de glace ~0 °C / ébullition ~100 °C), puis ajustez au besoin via ADJ. Pour des surfaces chaudes, privilégiez la sonde inox; pour l’air ou un liquide tempéré, la perle. Évitez les environnements corrosifs sans sonde adaptée.

Précision & sondes

L’électronique est stable pour l’usage courant ; la fiabilité dépend surtout de la qualité de la sonde et de son adéquation à l’application. Pour des besoins métrologiques, envisagez des sondes K de grade pro et un point d’étalonnage régulier via la fonction ADJ.

Points forts

• Excellent rapport fonctionnalités/prix pour un double canal avec ΔT et alarmes.
• 4 sondes incluses + housse + piles : prêt à l’emploi.
• Large plage couvrant la plupart des besoins résidentiels et pros légers.

Limites à connaître

• Les sondes fournies sont polyvalentes mais génériques : pour de la haute précision, passer sur des sondes K certifiées adaptées (surface, immersion, pince tuyau, etc.).
• La notice peut ne pas être disponible en français selon lot ; prévoir une prise en main rapide et un contrôle par essais.

Pour qui ?

Bricoleurs avertis, frigoristes/HVAC, cuisiniers/pros de la restauration, makers/forge légère, maintenance générale qui ont besoin de deux points de mesure et d’un ΔT clair (par ex. entrée/sortie échangeur).

Verdict

Un thermomètre bi-canal type K polyvalent et abordable, très pratique pour diagnostiquer, comparer et surveiller des installations. Associez-le à de bonnes sondes spécialisées et utilisez la compensation ADJ : vous obtenez un combo efficace pour 90 % des usages terrain.

Équipements et Composants Liés aux Thermocouples

Pour optimiser l’utilisation d’un thermocouple, plusieurs équipements et composants sont souvent associés :

• Amplificateurs de signal : Permettent d’amplifier la tension générée par le thermocouple pour une lecture plus précise.
• Convertisseurs analogique-numérique (CAN) : Transforment le signal analogique en données numériques exploitables par des systèmes de contrôle.
• Systèmes de compensation à la jonction froide : Assurent que la température ambiante n’influence pas excessivement les mesures.
• Enveloppes de protection : Utilisées pour protéger le thermocouple dans des environnements à forte corrosion ou à haut risque mécanique.

Mots-clés Associés

Afin d’approfondir vos recherches et optimiser votre compréhension des thermocouples, voici quelques mots-clés associés à ce domaine :

• Capteur de température
• Effet Seebeck
• Instrumentation thermique
• Détection de température
• Soudure bipolaire
• Contrôle thermique

Questions Fréquentes (FAQ)

1. Qu’est-ce qu’un thermocouple exactement ?

Un thermocouple est un capteur de température constitué de deux métaux différents soudés en une extrémité. Il exploite l’effet Seebeck pour convertir une différence de température en une tension mesurable, permettant ainsi d’obtenir une lecture précise.

2. Quelles sont les plages de températures mesurables avec un thermocouple ?

Selon le type de thermocouple utilisé, les plages de températures peuvent varier de températures très basses (inférieures à -200 °C) jusqu’à des températures extrêmes (plus de 2000 °C). Le choix des matériaux détermine la plage et la précision de la mesure.

3. Comment calibrer un thermocouple ?

La calibration d’un thermocouple se fait généralement en comparant sa mesure avec une référence étalon connue, souvent en utilisant un bain thermostatique ou une source de température contrôlée, tout en assurant une compensation de la jonction froide.

4. Quels secteurs industriels utilisent couramment les thermocouples ?

Les thermocouples sont utilisés dans de nombreux secteurs tels que l’industrie agroalimentaire (pour le contrôle des températures de cuisson et de stockage), l’industrie métallurgique (pour les températures de fusion), l’automobile (pour surveiller les températures moteur) et l’aérospatial (pour mesurer les températures dans des environnements extrêmes).

5. Quels sont les avantages d’un thermocouple par rapport aux autres capteurs de température ?

Le thermocouple se distingue par sa simplicité, sa robustesse et sa capacité à mesurer une large plage de températures. De plus, sa réponse rapide en fait un choix idéal pour le contrôle en temps réel dans des environnements industriels variés.

6. Quels matériaux sont les plus utilisés dans la fabrication des thermocouples ?

Les combinaisons les plus courantes incluent le chromel-alumel (type K), le fer-constantan (type J) et l’iridium-platinum pour des applications à très hautes températures.

7. Un câble d’extension standard en cuivre peut-il convenir ?

Non. Utiliser des câbles compensés du même type que la sonde, sinon erreurs thermiques.

8. Quelle précision raisonnable attendre ?

Selon type/classe et instrument, ±1 à ±2 °C (ou ±0,75 % de la lecture) en usage courant ; mieux possible avec sondes/instruments classe supérieure et étalonnage.

9. Quelle longueur maxi ?

Des dizaines de mètres sont possibles si câbles compensés, torsadés/blindés, et entrée haute impédance. Au-delà, préférer un transmetteur 4–20 mA proche de la sonde.

10. Puis-je couper/raccourcir une sonde ?

Oui si c’est une sonde à câble (pas à longueur active définie), en respectant la polarité et en refaisant une jonction propre.

11. Pourquoi ma mesure dérive avec le temps ?

Vieillissement des alliages, cycles thermiques, oxydation → recalibrage ou remplacement de la sonde.

Conclusion

Le thermocouple représente un composant incontournable dans le domaine de la mesure de température, apprécié pour sa simplicité, sa rapidité de réponse et sa robustesse. Que ce soit pour des applications industrielles exigeantes ou pour des projets de bricolage, cet outil de mesure offre une grande fiabilité et une flexibilité d’utilisation. En maîtrisant son fonctionnement et en respectant les normes de mesure, il est possible d’assurer des relevés précis et continus, indispensables pour le contrôle des processus thermiques.

En conclusion, la compréhension du thermocouple et de ses composantes vous permettra non seulement d’optimiser vos installations de mesure, mais aussi d’avoir une vue d’ensemble sur les technologies de contrôle de température. N’hésitez pas à explorer davantage nos ressources et à consulter notre pack travaux pour bénéficier de conseils et d’équipements adaptés à vos besoins.

Pour en savoir plus sur les solutions pour vos travaux électriques et thermiques, cliquez sur le lien ci-dessus et découvrez notre pack travaux complet.

Nous espérons que cette fiche glossaire sur le thermocouple vous aura apporté toutes les réponses à vos interrogations et enrichi vos connaissances dans le domaine de l’électrotechnique. Que vous soyez en phase de conception, d’installation ou d’entretien d’un système de contrôle de température, le thermocouple reste un allié de choix pour assurer des résultats fiables et précis.

Glossaire

• Thermocouple : Capteur de température constitué de deux métaux différents soudés à une extrémité, qui génère une tension en fonction de l’écart de température (effet Seebeck).
• Effet Seebeck : Phénomène physique selon lequel une différence de température entre deux jonctions de métaux différents crée une tension électrique.
• Junction chaude : Point de soudure des deux métaux du thermocouple, exposé à la température à mesurer.
• Jonction froide : Extrémité du thermocouple maintenue à une température de référence, servant de comparaison pour calculer la mesure.
• Tension thermoélectrique : Différence de potentiel générée par l’effet Seebeck dans un thermocouple, proportionnelle à l’écart de température.
• Chromel-Alumel (type K) : Alliage métallique utilisé dans les thermocouples de type K, couramment employé pour sa large plage de mesure (-200 °C à +1350 °C).
• Fer-Constantan (type J) : Combinaison métallique utilisée dans les thermocouples de type J, adaptée aux plages de température moyenne (-40 °C à +750 °C).
• Iridium-Platinum : Combinaison métallique de haute performance utilisée dans des thermocouples capables de mesurer des températures extrêmes (jusqu’à 2000 °C et plus).
• ASTM E230 : Norme américaine définissant les caractéristiques et les usages des thermocouples dans les environnements industriels et scientifiques.
• IEC 60584 : Norme internationale qui fixe les coefficients thermoélectriques, la classification et les conditions d’utilisation des thermocouples.
• EN 60751 : Norme européenne relative aux capteurs de température (principalement aux thermistances), souvent utilisée en complément des thermocouples.
• Amplificateur de signal : Dispositif électronique permettant d’augmenter la tension faible générée par un thermocouple pour faciliter son exploitation.
• Convertisseur analogique-numérique (CAN) : Composant électronique transformant la tension analogique produite par un thermocouple en données numériques exploitables.
• Compensation de la jonction froide : Méthode consistant à corriger la mesure d’un thermocouple en tenant compte de la température ambiante au niveau de la jonction froide.
• Enveloppe de protection : Gaine ou tube dans lequel un thermocouple peut être inséré pour le protéger contre la corrosion, les chocs mécaniques ou les environnements hostiles.
• Instrumentation thermique : Ensemble d’outils et de techniques utilisés pour mesurer, contrôler et enregistrer la température dans des processus industriels ou scientifiques.
• Soudure bipolaire : Point de fusion entre deux métaux différents dans un thermocouple, à l’origine de la création du signal thermoélectrique.
• Capteur de température : Dispositif capable de mesurer la température d’un objet ou d’un environnement, dont le thermocouple est l’un des exemples les plus courants.
• Contrôle thermique : Ensemble des techniques visant à surveiller et réguler les températures dans des systèmes électriques, mécaniques ou industriels.
