Un plot électrique est un contact fixe en cuivre ou en laiton, monté sur un support isolant, qui établit une connexion conductrice par pression ou vissage. On le retrouve principalement dans les jeux de barres, les borniers de puissance et les raccordements de bus à l’intérieur des tableaux électriques.
Types de plots électriques
| Type de plot | Principe de connexion | Application typique |
|---|---|---|
| Plot à vis | Serrage direct par écrou ou vis de pression | Borniers de puissance, câblage rigide |
| Plot à lame | Contact souple par lame ressort | Prises de mesure, circuits de signalisation |
| Plot torique | Serrage annulaire sur câble ou barre | Connecteurs BT courants forts, jeux de barres |
| Plot CMS | Brasé en surface sur circuit imprimé | Cartes électroniques, équipements domotiques |
Caractéristiques électriques essentielles
La performance d’un plot se mesure avant tout par sa résistance de contact : un plot de puissance de qualité présente une résistance de contact très faible, ce qui limite l’échauffement et les pertes par effet Joule même à fort courant. Le courant admissible est celui que le fabricant indique pour le plot et pour son support.
Le matériau est déterminant : le cuivre assure une excellente conductivité (environ 59 MS/m à 20 °C), mais s’oxyde en surface. Le laiton, plus dur et plus facile à usiner, conduit moins bien. Pour les environnements humides ou les circuits de mesure sensibles, on utilise des plots en argent ou en cuivre étamé.
Installation dans le tableau électrique
Dans un tableau électrique, les plots équipent les jeux de barres (rail de distribution de phase, neutre et PE) ainsi que les borniers de raccordement des départs. Lors de la pose, qui se fait hors tension :
- Vérifier la propreté des surfaces de contact : toute oxydation augmente la résistance et provoque un point chaud.
- Respecter le couple de serrage indiqué par le fabricant sur l’appareil ou dans sa notice ; un serrage insuffisant provoque des arcs électriques, un serrage excessif écrase le conducteur.
- S’assurer de la compatibilité du matériau du plot avec celui du conducteur (éviter le contact cuivre/aluminium direct sans pièce intermédiaire bimétallique).
Un plot desserré ou corrodé dans un jeu de barres est une cause fréquente d’échauffement et d’incendie électrique. Des traces de noircissement, une odeur de chaud ou un isolant déformé près d’une connexion doivent faire appeler un électricien : le resserrage se fait hors tension, après vérification d’absence de tension, au couple indiqué par le fabricant.
Questions fréquentes sur le plot électrique

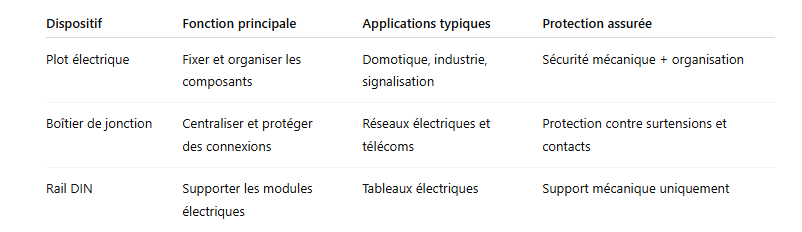

Quelle différence entre un plot et une borne de raccordement ?
Le plot est la pièce de contact elle-même (métal conducteur), tandis que la borne est l’ensemble mécanique qui réunit le plot, son support isolant et le système de serrage. Un bornier contient donc autant de plots que de connexions possibles.
Comment mesurer la résistance de contact d’un plot ?
Hors tension, avec un milliohmmètre (mesure à 4 fils, pour s’affranchir de la résistance des cordons). Une valeur nettement supérieure à celle qu’annonce le fabricant signale un vieillissement ou une contamination à corriger.
Peut-on remplacer un plot défectueux sans changer tout le bornier ?
Cela dépend du matériel. Sur un bornier fait de blocs de jonction juxtaposés, on remplace le bloc défectueux ; sur un appareil modulaire, la borne fait partie de l’appareil, qui se remplace en entier. Dans tous les cas, on coupe au disjoncteur général, on vérifie l’absence de tension, et on remonte une pièce de même référence ou de mêmes caractéristiques.
