Un sectionneur est un appareil permettant de séparer galvaniquement une installation ou un circuit de sa source d’alimentation, afin d’effectuer des travaux en sécurité. Il ne protège ni contre les surcharges ni contre les courts-circuits — c’est sa différence fondamentale avec le disjoncteur.
Symbole électrique normalisé
Retrouvez ce symbole et les 90 autres dans notre banque des symboles électriques normalisés.
Types et calibres courants
| Type de sectionneur | Pôles | Calibres courants | Application |
|---|---|---|---|
| Interrupteur-sectionneur modulaire | 2P à 4P | Selon la gamme (exemple du catalogue Hager : bipolaire 40 A 400 V) | Tête de tableau, tableau divisionnaire |
| À fusibles combiné | 3P ou 4P | Selon la gamme du fabricant | Protection + sectionnement simultanés |
| De tête (TGBT) ou d’armoire machine | 3P ou 4P | Au moins égal au courant du départ à sectionner | Consignation d’un tableau général ou d’une machine |
| Porte-fusible modulaire sectionnable | 1P+N ou 3P | Selon la cartouche | Circuits secondaires, circuits de contrôle |

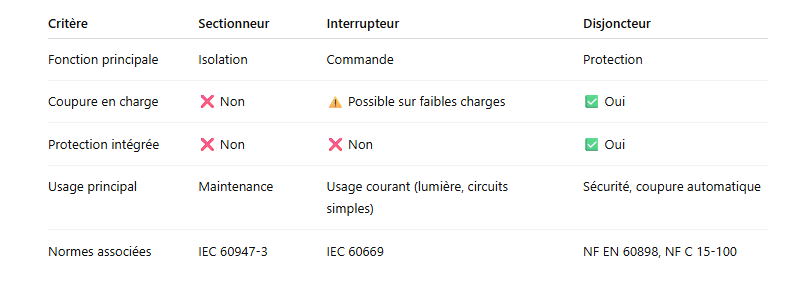

Sectionneur vs disjoncteur
Le sectionneur n’a pas de pouvoir de coupure sous charge (ou seulement très faible). Il est conçu pour être manœuvré hors charge ou à vide. En pratique, on coupe d’abord le disjoncteur de protection amont, puis on ouvre le sectionneur pour consigner. À l’inverse, le disjoncteur coupe en charge et sur court-circuit, jusqu’à son pouvoir de coupure (exprimé en kA).
Dans le tableau électrique résidentiel, l’AGCP (Appareil Général de Commande et de Protection) cumule les fonctions de sectionnement et de disjoncteur. Le guide Hager de la NF C 15-100 le précise : le disjoncteur de branchement et les disjoncteurs divisionnaires portant la marque NF assurent le sectionnement des circuits, sans sectionneur séparé.
LOTO : cadenassage du sectionneur
La procédure LOTO (Lock-Out Tag-Out) est le nom anglais du cadenassage. En France, elle correspond à la consignation définie par la norme NF C 18-510, dont l’INRS rappelle les étapes :
- Séparer l’installation de toute source d’énergie électrique (ouverture du sectionneur).
- Condamner les organes de séparation en position ouverte (cadenas et étiquette).
- Identifier la partie de l’installation concernée.
- Vérifier l’absence de tension (VAT), puis mettre à la terre et en court-circuit quand c’est requis.
Les sectionneurs destinés à la consignation possèdent un dispositif de cadenassage (alvéoles pour cadenas).
Un sectionneur actionné sous charge génère un arc électrique dans l’appareil. Cet arc peut provoquer une explosion de l’appareil, des brûlures graves et un incendie. Avant d’ouvrir un sectionneur industriel, on coupe d’abord les charges en aval. C’est une manœuvre de professionnel habilité, qui peut contrôler l’absence de courant à la pince ampèremétrique.
Questions fréquentes sur le sectionneur
Est-il obligatoire de placer un sectionneur dans un tableau résidentiel ?
La NF C 15-100 demande un dispositif de sectionnement à l’origine de chaque circuit, sur tous les conducteurs actifs, neutre compris : le disjoncteur de branchement et les disjoncteurs divisionnaires remplissent ce rôle, sans sectionneur à ajouter. Dans les installations tertiaires ou industrielles, un interrupteur-sectionneur de tête est courant pour consigner un tableau ou une machine.
Quelle différence entre un sectionneur et un interrupteur ?
L’interrupteur est conçu pour manœuvrer sous charge (il coupe le courant normal en charge). Il ne garantit pas une distance d’isolation visible entre les contacts. Le sectionneur, lui, offre une coupure visible ou verifiable avec une distance d’isolement normalisée, mais sans pouvoir de coupure sous charge. Dans les armoires industrielles, les deux fonctions sont souvent combinées dans un interrupteur-sectionneur.
Comment choisir le calibre d’un sectionneur de départ ?
Le sectionneur doit avoir un calibre de courant assigné au moins égal au courant nominal du départ à sectionner. Il faut également vérifier sa tension assignée, au moins égale à celle du circuit, et sa catégorie d’emploi, que le fabricant indique selon la nature des charges (résistives, moteurs).
Voir aussi : le branchement et le choix de l’interrupteur-sectionneur.
