Les différents grades du coffret de communication

Dernière mise à jour le 07 Juillet 2025

Le coffret de communication, aussi appelé tableau VDI, est l’équivalent du tableau électrique… mais pour les données. Il centralise les réseaux Voix, Données et Images dans le logement. Selon le niveau de performance attendu, quatre grades existent. Que vous construisiez une maison neuve ou que vous rénoviez, il est crucial de bien choisir votre coffret. Ce guide vous présente les différences entre les grades 1, 2, 3 et 4 en 2025, et vous aide à sélectionner la solution la plus adaptée à vos usages actuels et futurs.

Cet article est un extrait de notre guide pratique complet dédié à l’installation du coffret de communication.

Qu’est-ce qu’un coffret de communication ?

On connait plus le terme de tableau électrique dans une habitation, parfois moins celui de coffret de communication (aussi appelé « tableau de communication »). C’est pourtant le même principe appliqué à un autre domaine : les signaux d’information.

• Le tableau électrique permet distribuer le courant électrique dans l’habitation (avec une partie sécuritaire en plus). Il pilote toute la partie courant fort de l’installation (230 V).
• Le tableau de communication permet de distribuer les données dans l’habitation : téléphone, télévision et internet. Il pilote toute la partie courant faible de l’installation (50 V).

On appelle d’ailleurs aussi le coffret de communication « coffret VDI (ou tableau VDI) ».

• V pour Voix : c’est la partie téléphonie.
• D pour Données ou Data : c’est la partie internet.
• I pour Image : c’est la partie télévision.

Tous comme les autres éléments de l’installation électrique, il doit être relié à la borne principale de terre. Le coffret de communication doit être installé dans la GTL (Gaine Technique du Logement), sous le tableau de répartition de l’installation électrique (courant fort), ou à côté dans une goulotte dédiée.

Attention : Les conducteurs courant forts, ne doivent en aucun cas se trouver dans la même gaine ou la même goulotte que les conducteurs courant faibles.

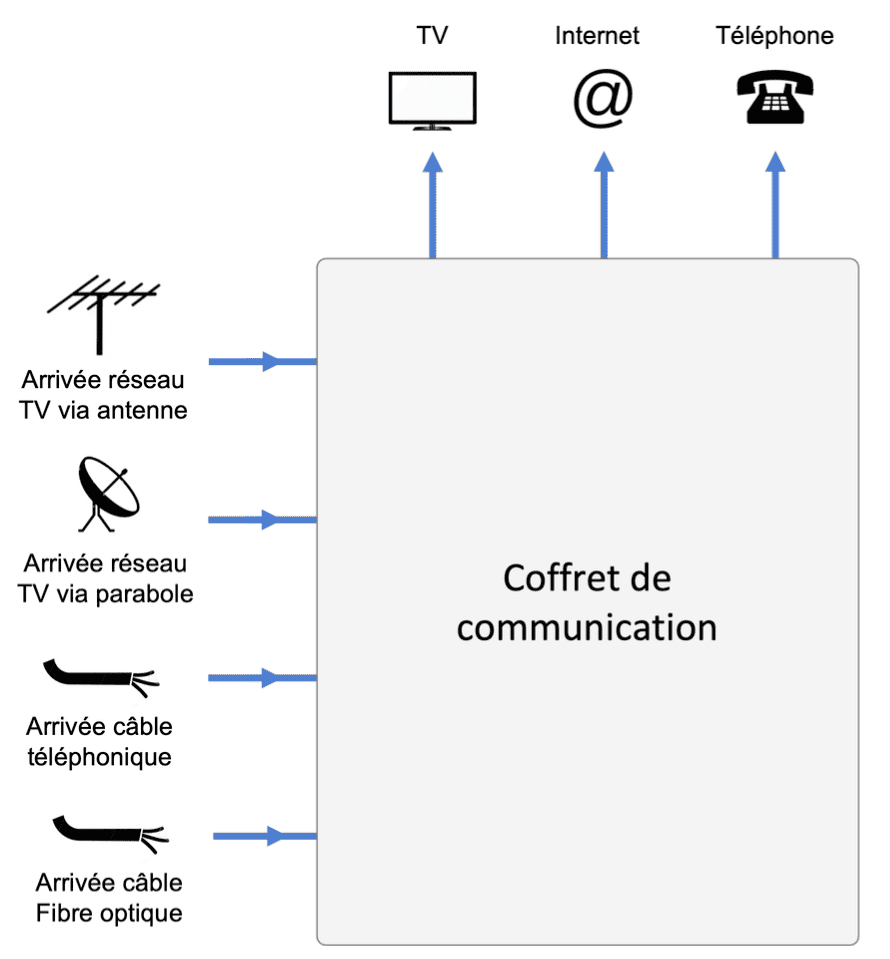

Voici une représentation simplifiée du coffret de communication avec tous les réseaux qui y arrivent et les différents départs qu’il distribue.

Les 4 grades du coffret de communication

Le réseau de communication d’une installation domestique est classé en 4 grades, de 1 à 4. Chaque grade donne une indication de performance en termes de fonctionnalités, de bande passante et de débit des données.

Grade 1

Le grade 1 est le premier niveau de performance pour le réseau de communication d’un logement. Dans un réseau de grade 1, les signaux de la télévision sont distribués sur des câbles dédiés (coaxiaux) et ne circulent pas sur le même réseau que le réseau de données (internet et réseau informatique local). Il y a donc plusieurs types de prises sur ce réseau : coaxiales pour la TV et RJ45 pour internet.

Grade 2

Ce grade est identique au grade 1 mais permet une amélioration du débit maximal sur le réseau informatique (1 Gbits / sec). Ce débit permet notamment la transmission du réseau fibre optique. Le signal de télévision ne peut toujours pas circuler sur ce type de réseau de communication et est distribué via des câbles coaxiaux.

Grade 3

Le grade 3 permet de créer une infrastructure multimédia complète avec une nouvelle amélioration du débit maximal (10 Gbits / sec). C’est un véritable réseau VDI car il permet le passage du signal de télévision sur le réseau RJ45. Il n’y a donc plus que des prises RJ45 sur un réseau de grade 3.

À noter qu’il existe une variante pour le grade 3 : le grade 3S (ou 3TV). Cette option permet de gérer le branchement du signal TV capté via satellite (parabole) par le même type de câble : RJ45. Ce que ne permet pas le grade 3 classique. Le grade 3 (ou 3S) est à ce jour l’option la plus répandue et la plus conseillée lors de la nouvelle installation d’un coffret de communication.

Grade 4

Le grade 4 correspond quant à lui à une installation entièrement (et uniquement) en fibre optique. C’est le futur de l’installation réseau mais ce grade est peu répandu pour le moment car il exclut les installations ADSL. Le grade 3 apporte toutes les solutions nécessaires et permet déjà la transmission de la fibre optique.

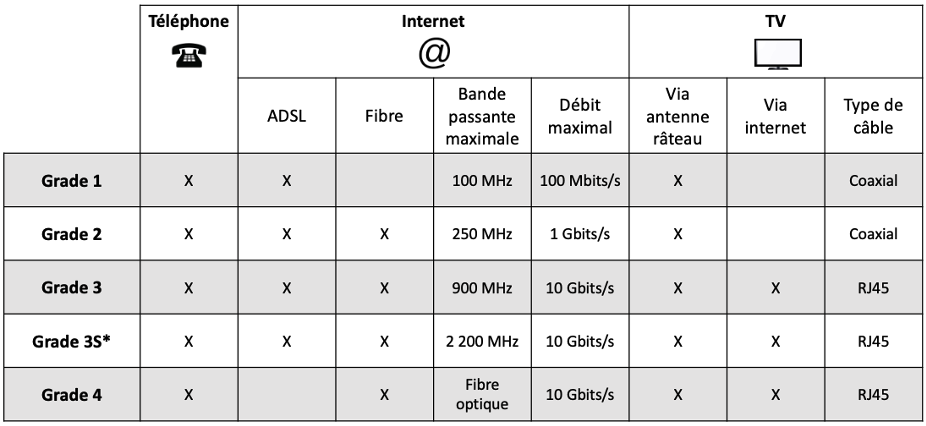

Tableau récapitulatif

* Le grade 3S est identique au grade 3, mais permet de gérer le branchement de la TV via Satellite par le même type de câble (RJ45).

À retenir

• Le grade 3 est le meilleur compromis en 2025 pour une installation complète (TV, internet, téléphone).
• Le grade 3S est recommandé si vous utilisez une parabole satellite.
• Toujours vérifier la compatibilité avec le câblage utilisé (Cat. 6 mini).
• Le coffret VDI doit respecter la norme NFC 15-100 et être relié à la terre.

Erreurs fréquentes à éviter (juste avant la conclusion)

1. Mélanger câbles courant fort et courant faible dans la même goulotte
2. Installer un coffret grade 1 tout en voulant diffuser la TNT via RJ45
3. Sous-dimensionner le coffret (manque de place pour la box ou PTO)
4. Utiliser des câbles Cat. 5e pour une installation prévue en grade 3
5. Oublier le raccordement à la terre

Conclusion

Choisir le bon grade de coffret de communication, c’est anticiper les usages numériques de demain : télétravail, objets connectés, fibre, domotique, TV HD ou 4K… En 2025, le Grade 3 ou 3S reste la solution la plus complète et évolutive pour le résidentiel. N’oubliez pas de choisir un coffret adapté en taille, compatible avec le câblage utilisé (Cat. 6 minimum), et correctement relié à la terre. Une installation bien pensée dès le départ évite des surcoûts et garantit une connectivité fluide dans tout le logement.

FAQ

Puis-je utiliser un coffret Grade 1 si je veux diffuser la TV ?

Non. Le Grade 1 ne permet pas de diffuser la TV via RJ45. Il faut utiliser un câble coaxial séparé.

Quel coffret choisir en 2025 ?

Le Grade 3 (ou 3S) est aujourd’hui le plus recommandé pour les logements neufs ou rénovés, car il permet de tout centraliser.

Dois-je changer le coffret si je passe à la fibre ?

Pas forcément, mais il doit être compatible avec le PTO et prévoir de l’espace pour la box ou l’ONT.

Quelle catégorie de câble pour un coffret Grade 3 ?

Au minimum du Catégorie 6, voire Cat. 6a pour le grade 3S.

Glossaire

• Coffret VDI : Tableau qui centralise les réseaux Voix, Données et Images.
• Grade : Niveau de performance du coffret (1 à 4).
• Catégorie : Niveau de performance du câble réseau (Cat. 5e à Cat. 7).
• RJ45 : Prise réseau standard pour internet, TV et téléphone.
• PTO : Point de Terminaison Optique pour la fibre.
• NFC 15-100 : Norme électrique qui impose l’installation du coffret dans la GTL.
