La salle de bain ou salle d’eau  est la pièce ou la norme NF C 15-100 impose le plus de restrictions.

La notion de volume intervient:

  • Volume 0: C’est le volume intérieur de la baignoire ou du receveur de douche
  • Volume 1, volume 2 et volume 3 dépendent des cas différents existants.

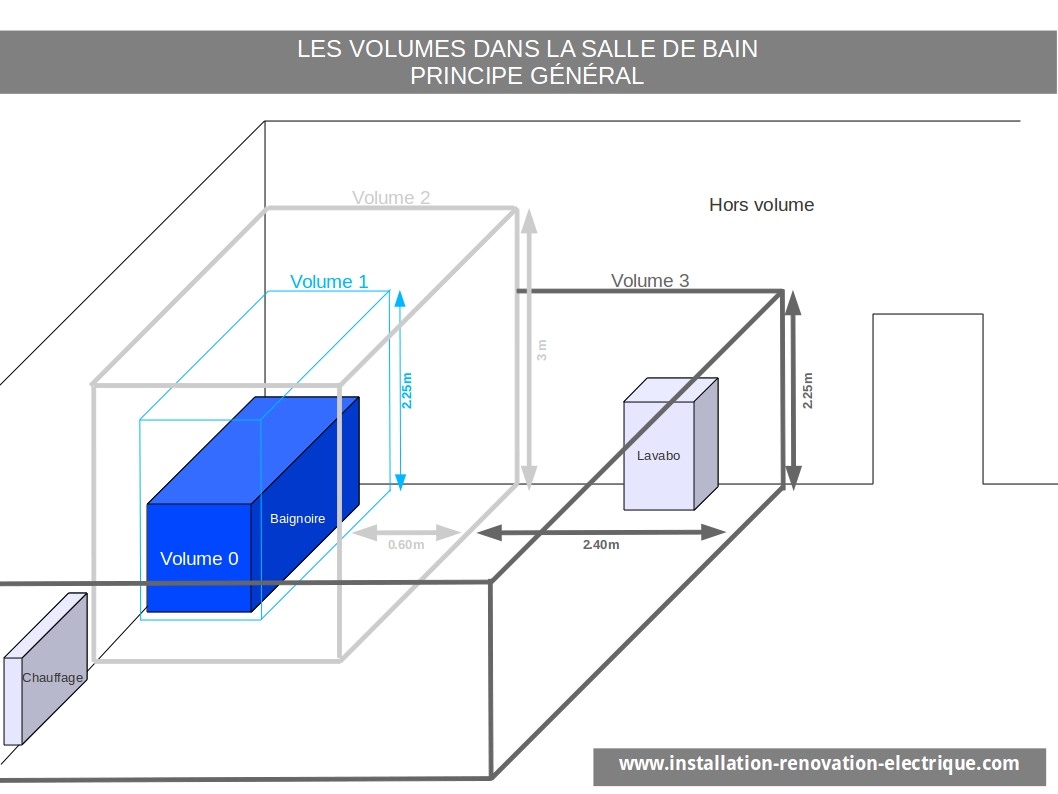

Le schéma suivant donne un aperçu des volumes dans une salle d’eau, dans le cas d’une baignoire: Quatre volumes imbriqués les un dans les autres. Les volumes imbriqués ne font pas parti du volume supérieur: Le volume 1 ne fait pas partie du volume 2. Le volume 2 est caractérisé seulement par le volume qui entoure le volume 1.

Principe général des volumes dans la salle de bain:

Les volumes de la salle de bain, installation électrique NF C 15-100

D’autres articles présenteront des situations plus précises pour les volumes de la salle de bain (toujours conformes NF C 15-100), qui peuvent se rapprocher du cas de votre installation de salle de bain, n’hésitez pas à les consulter! Si vous avez des suggestion de plans supplémentaires, je suis intéressé!

Vous avez aimé cet article ?
Écrit par Guillaume, électricien expert
Guillaume DENIS
Électricien
Passionné par l'électricité, qu'elle vienne d'un transformateur ou qu'elle soit issue du soleil. Ingénieur électronicien de formation, j'ai décidé de me reconvertir en tant qu'électricien en...
6 commentaires
doudou
6 mai 2019

bonjour jai une douche italienne avec une paroi en verre et un pot dcl a 90cm de la paroi ai je le droit…

Carminas
7 mai 2019

Sinon attention, les règles données dans cet article ne sont plus à jour.
Elles en changées en 2015.
Guillaume a fait un article à ce sujet :
https://www.installation-renovation-electrique.com/les-nouveaux-volumes-dans-la-salle-de-bain/

En gros les nouvelles règles sont les suivantes pour une douche sans receveur et sans jets horizontaux.
Le volume 1 fait 1m20 à partir (prendre le cas le plus défavorable) :
– soit du centre de la douche de tête ;
– soit en cas d’une douchette, le point de raccord du flexible ;
– soit dans le cas de la douche pluie, l’ensemble des points constituant le périmètre extérieur de la douche pluie.
La paroi en verre ne limite pas ce volume

Le volume 2 fait 0m60 en plus.

Votre DCL ne peut pas être en volume 1
Il peut être en volume 2 si le luminaire est de classe II et IPx4
Sinon il doit être hors volume.

A mon avis en étant à 90cm de la paroi, vous etes sans doute en volume 2 ou hors volume.
Mais il faudrait les dimensions exacte de la douche avec les éléments cités ci-dessus pour être affirmatif

Carminas
6 mai 2019

Bonjour

Impossible de vous répondre sans avoir un plan précis.
Les volumes pour une douche à l’italienne ne se comptent pas par rapport à la paroi

dounia
5 avril 2018

Bonjour, je suis a la recherche d’une réponse que je n’arrive malheureusement pas a trouver peut être pourriez-vous m’aider? je compte faire passer le consuel dans quelques jours pour une construction neuve et dans ma salle de bain il y a une petite fenêtre en alu qui est hors volume vu que le volume 3 n’existe plus, elle est inaccessible car bien trop haute et elle n’est pas relié a la terre! est ce que on peut me refuser la conformité? de plus il est trop tard pour faire quelque chose car tout est carrelé!
Je vous remercie par avance,
Cordialement,
Dounia

Nicolas
28 avril 2015

Merci de votre réponse. Je n’ai aucune canalisation autre qu’électrique dans le volume de la gtl. Vu que mon a tableau est de l’autre côté du couloir, a 1,20m de la cloison de la salle de bain qui supportera les robinets…donc j’en déduis que c ok. Merci beaucoup pour votre aide…
Nicolas

Nicolas
28 avril 2015

Bonjour,
Et bravo pour votre blog et le temps qu’il doit vous prendre !!
Je suis en train de réaliser une installation electrique dans une maison neuve, et bien que non novice, j’ai un souci.
Question : les volumes de salles de bains s’arrêtent-ils aux cloisons et mur qui la délimitent ? En clair, peut on avoir des canalisations dans les cloisons d’une salle de bains, des prises ou appliques,..plus précisément, un tableau electrique ? Le positionnement de ma gtl sera dans le couloir de l’entrée, face à cloison de la salle de bains derrière laquelle se trouve la douche et la robinetterie. Le couloir mesure 1,20m. Suis je en conformité ?
Une autre solution : placer la gtl dans un cellier, mais qui est en dessous d’une autre salle de bains !!! Help me, je ne trouve rien dans les normes…

Guillaume
28 avril 2015

Bonjour et merci pour votre commentaire,

Concrètement:

Les volumes de la salle de bain s’arrêtent au niveau des cloisons de cette dernière. Vous pouvez avoir des réseaux d’électricité passant dans les murs adjacents.

Pour le tableau électrique: à l’intérieur de votre espace GTL (qui n’est autre qu’un volume, comme je l’explique ici) vous ne devez avoir aucune autre canalisation que les réseaux électriques.

Si votre tableau est de l’autre côté de votre robinetterie, vous allez effectivement avoir un problème, car vos tuyaux d’alimentation en eau feront probablement partie intégrante de votre GTL (à confirmer par un schéma tout de même)

Pour votre cellier, si il est en dessous de votre salle de bain, pas de problème, dans la mesure ou aucun réseau d’eau ne passe dans votre volume GTL.

Cordialement

Guillaume

michael
23 avril 2015

Bonjour, etes voux sur que les normes de distance s’applique au point d’eau autre que douche et baignoire tel que lavabo et bidet par exemple.

Guillaume
25 avril 2015

Bonjour,

Les normes sur les volumes ne concernent effectivement que la douche et la baignoire (ce qui est idiot, je vous l’accorde)

Cordialement

Guillaume

Sebastien
5 septembre 2013

Bonjour,

vous dites « pas de prise près des points d’eau »

on peut mettre une prise normale si on se met dans le volume 3

hors sur le schéma il y a 1 lavabo dans le volume 3

Ma question : j’imagine que l’on doit aussi respecter 60 cm de distance par rapport au lavabo pour installer une prise normale ou un interrupteur ?

Merci pour votre aide, et bravo pour votre blog

Guillaume
7 septembre 2013

Bonjour,

Vous avez tout compris,

Merci pour ce commentaire

Guillaume
