Le schéma électrique du double allumage – branchement interrupteur double
Résumez cet article :
Le double allumage commande deux points lumineux différents depuis un seul endroit, avec un interrupteur double (deux touches). La phase arrive sur la borne commune des deux mécanismes ; chaque touche renvoie un retour lampe vers son luminaire ; le neutre et la terre vont directement aux deux points lumineux. Le circuit d’éclairage reste en 1,5 mm², protégé par un disjoncteur 16 A au plus.
Le câblage du double allumage en un tableau
| Fil | Couleur usuelle | Part de | Arrive à |
|---|---|---|---|
| Phase | Rouge, marron ou noir | Boîte de dérivation (ou tableau) | Borne commune de l’interrupteur double |
| Retour lampe 1 | Orange, violet ou autre (pas bleu, pas vert-jaune) | Sortie de la touche 1 | Luminaire 1 (DCL) |
| Retour lampe 2 | Une autre couleur que le retour 1 | Sortie de la touche 2 | Luminaire 2 (DCL) |
| Neutre | Bleu (obligatoire) | Boîte de dérivation | Les deux luminaires |
| Terre | Vert-jaune (obligatoire) | Boîte de dérivation | Les deux luminaires |
Entre l’interrupteur et la boîte passent donc 3 fils : la phase et les deux retours lampe. Sur un plan, l’interrupteur double se dessine comme un simple allumage avec deux crochets au bout du trait (voir notre planche de symboles électriques en PDF).
Vérifié le 31 octobre 2026 : section et calibre d’après la NF C 15-100 (série publiée en août 2024, obligatoire depuis le 1er septembre 2025) ; 8 points lumineux au plus par circuit.
Principe du double allumage:
Le double allumage sert à allumer ou éteindre deux points d’éclairage différents depuis un endroit de la pièce. Le branchement se fait avec un interrupteur double.
Schéma de principe du double allumage avec branchement interrupteur double:
La caractéristique première d’un double allumage, c’est la phase qui est commune aux deux interrupteurs.
Schéma de principe du double allumage avec deux interrupteurs et deux points lumineux

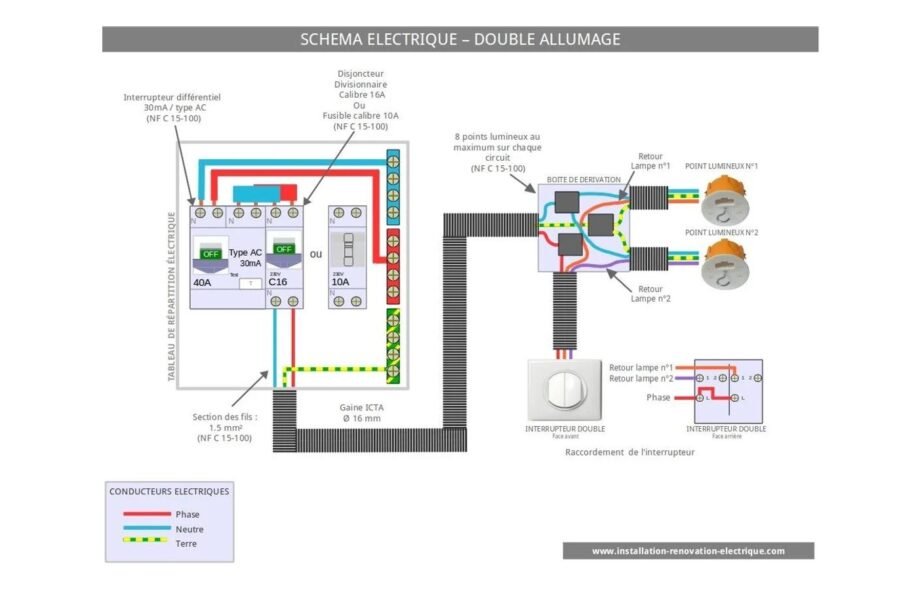

Schéma électrique du double allumage:
Le double allumage est basé sur le branchement d’un interrupteur double. Le schéma suivant fait partie du guide des schémas électriques.
Le point lumineux est protégé par un disjoncteur 16A, de la même façon que pour tous les circuits d’éclairage de l’installation électrique
Le matériel pour le branchement électrique du double allumage:
Il vous faut:
- De la gaine ICTA en diamètre 16 ou 20mm de préférence (vous pourrez passer des fils supplémentaires plus tard si nécessaire)
- Du fil en 1.5²
- Fil électrique Neutre: Bleu obligatoirement
- Fil électrique Phase: Rouge de préférence
- Fil électrique Terre (pour le point lumineux): vert/jaune obligatoirement
- Un interrupteur spécifique double allumage (deux boutons), appelé aussi interrupteur double.
- DEUX DCL, dispositif de connexion de luminaire puisqu’il y a deux points lumineux.
La protection du tableau électrique pour un double allumage:
- Un interrupteur différentiel 30mA en tête du groupe de circuits
- Les point lumineux sont protégés par un disjoncteur 16A ou un fusible 10A
Vous pouvez également protéger le circuit d’éclairage sous l’interrupteur différentiel de type A sous certaines conditions.
Concernant le disjoncteur, vous pouvez soit utiliser un disjoncteur 10A ou 16 (j’en parle ici dans un article dédié à ce sujet)
Le coût du double allumage:
Prix relevés lors de la rédaction de l’article (2012), à titre indicatif : ils ont augmenté depuis. Le prix ne comprend évidemment pas le luminaire. Pour simplifier, 3 fils en moyenne passent dans la gaine.
- Gaine ICTA diamètre 20 mm:0.32€ / mètre linéaire
- Fil en 1.5² : 0.16€ / mètre linéaire
- DCL (pour connexion d’un point lumineux): entre 4€ et 8€
- Interrupteur: 4.5€ au minimum
cout minimum pour le double allumage: 12.5€ + 0.8€ / mètre linéaire de gaine tirée
Double allumage, va-et-vient ou permutateur ?
Ces montages sont souvent confondus. Le double allumage commande deux lampes depuis un point. Le va-et-vient commande une lampe depuis deux points. Et le permutateur commande une lampe depuis trois points ou plus. Choisissez selon votre besoin réel.
Questions fréquentes sur le double allumage
Comment brancher un interrupteur double allumage ?
Hors tension, la phase sur la borne commune (souvent repérée L, parfois deux bornes reliées par un pont), un retour lampe sur la sortie de chaque touche. Le neutre et la terre ne passent pas par l’interrupteur.
Combien de fils pour un double allumage ?
Trois fils entre l’interrupteur et la boîte (phase + 2 retours lampe), puis trois fils vers chaque luminaire (retour lampe, neutre, terre). On parle parfois d’« interrupteur 4 fils » quand la phase est pontée entre les deux mécanismes.
Peut-on faire un double allumage en va-et-vient ?
Oui : pour commander deux luminaires depuis deux endroits, on pose à chaque endroit un interrupteur double va-et-vient. Chaque luminaire a alors ses deux navettes, comme deux va-et-vient côte à côte.
Les deux lampes peuvent-elles être sur deux circuits différents ?
Non, avec un interrupteur double ordinaire la phase est commune : les deux points lumineux sont sur le même circuit d’éclairage. Ils comptent pour deux points dans la limite de 8 par circuit.
