Le schéma électrique du double va-et-vient (2 interrupteurs simples + 1 interrupteur double)

Le schéma électrique du double va-et-vient existe en plusieurs variantes. Cet article détaille la configuration avec 2 interrupteurs simples va-et-vient et 1 interrupteur double va-et-vient — soit 3 interrupteurs au total pour commander 2 points lumineux. C’est une configuration moins courante que le double va-et-vient à 2 interrupteurs doubles, mais elle répond à des besoins précis : par exemple, deux entrées distinctes d’une même pièce dotée de deux sources lumineuses (plafonnier + applique), chaque entrée disposant de son propre interrupteur pour l’un des luminaires, et l’interrupteur du fond commandant les deux. Si un seul point de commande suffit, on peut transformer un va-et-vient en simple allumage.

Différence entre les configurations de double va-et-vient

Avant de se lancer dans le câblage, il est essentiel de distinguer les trois grandes configurations de va-et-vient pour deux points lumineux. Le choix de la configuration détermine le nombre d’interrupteurs, la longueur de câble nécessaire et la logique de commande.

Point clé : dans la config 2, seul l’interrupteur double permet de modifier l’état des deux circuits simultanément. Les deux interrupteurs simples n’agissent chacun que sur leur propre circuit. Si vous cherchez la configuration à 2 interrupteurs doubles, consultez l’article dédié au double va-et-vient avec 2 interrupteurs doubles.

Plan architectural du double va-et-vient (2 simples + 1 double)

Le plan architectural représente la position physique des interrupteurs et des luminaires dans la pièce, sans entrer dans le détail du câblage. Il permet de visualiser la logique de commande avant de commencer les travaux.

Comment lire ce plan :

• Point lumineux A (ex : plafonnier principal) est commandé par l’interrupteur simple n°1 ET par l’interrupteur double.
• Point lumineux B (ex : applique ou spots) est commandé par l’interrupteur simple n°2 ET par l’interrupteur double.
• L’interrupteur double est donc le seul poste depuis lequel on peut modifier l’état des deux circuits. Il est généralement placé à l’entrée principale ou au chevet dans une chambre.
• Chaque interrupteur simple est positionné à un accès secondaire de la pièce (porte de communication, côté lit opposé…).

Cette logique est particulièrement adaptée aux grandes chambres avec 2 accès : le lit (interrupteur double) permet de tout éteindre d’un seul geste, tandis que chaque porte dispose de son propre interrupteur simple pour le luminaire correspondant à son zone.

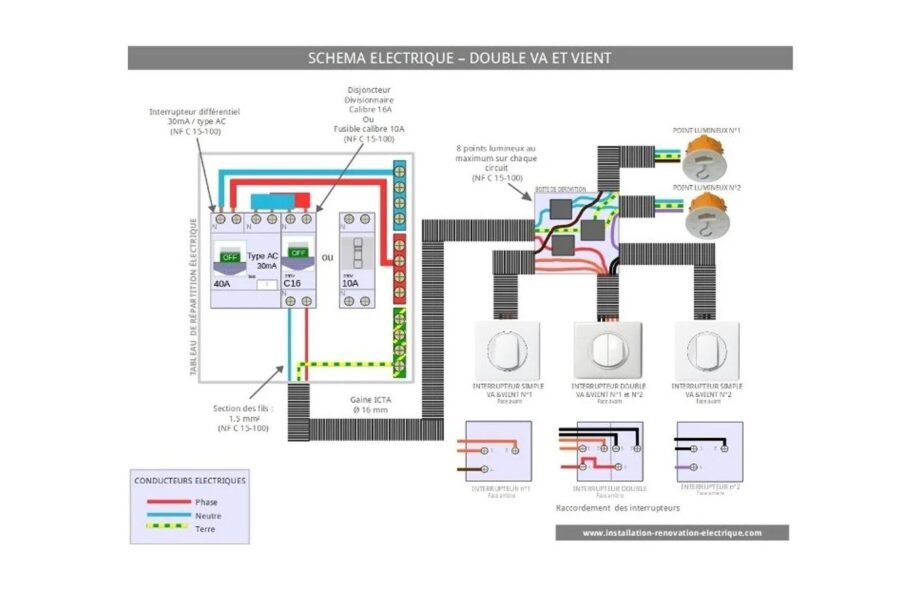

Schéma électrique complet du câblage

Le schéma électrique montre le détail des connexions entre chaque appareil. C’est le document de référence pour câbler l’installation conformément à la norme NF C 15-100.

Lecture du schéma

Un interrupteur simple va-et-vient possède 3 bornes : une borne commune (C) et deux bornes navettes (L1 et L2). Un interrupteur double va-et-vient possède 6 bornes : deux bornes communes (C1, C2) et quatre bornes navettes (L1A, L2A pour le circuit A ; L1B, L2B pour le circuit B).

Trajet du circuit A (point lumineux A) :

1. La phase arrive sur la borne commune (C) de l’interrupteur simple n°1.
2. Les navettes (L1, L2) de l’interrupteur simple n°1 rejoignent les bornes navettes (L1A, L2A) de l’interrupteur double.
3. La borne commune C1 de l’interrupteur double envoie la phase commutée vers le point lumineux A.
4. Le neutre arrive directement sur le point lumineux A depuis le tableau.

Trajet du circuit B (point lumineux B) :

1. La phase arrive sur la borne commune (C) de l’interrupteur simple n°2.
2. Les navettes (L1, L2) de l’interrupteur simple n°2 rejoignent les bornes navettes (L1B, L2B) de l’interrupteur double.
3. La borne commune C2 de l’interrupteur double envoie la phase commutée vers le point lumineux B.
4. Le neutre arrive directement sur le point lumineux B depuis le tableau.

Important : le neutre ne passe jamais par les interrupteurs dans un circuit va-et-vient standard. Il relie directement le tableau aux luminaires. Seule la phase est interrompue.

Matériel nécessaire et coût estimé

Voici la liste complète du matériel pour câbler cette configuration. Les prix sont des fourchettes moyennes constatées en grande surface ou sur Amazon.

Budget total matériel (hors câble) : entre 35 et 80 € selon la gamme d’appareillage choisie (Legrand, Schneider, Siemens…). Pour les circuits éclairage standard (ampoules LED, charge < 2 300 W), le câble 1,5 mm² est suffisant et réglementaire.

Conseil : achetez les interrupteurs dans la même gamme esthétique (même série Legrand Céliane ou Schneider Odace, par exemple) pour un rendu homogène, surtout si les 3 interrupteurs sont visibles dans la même pièce.

Étapes de câblage détaillées

Suivez ces étapes dans l’ordre pour câbler votre double va-et-vient en toute sécurité. Ne sautez aucune étape de vérification.

1. Couper l’alimentation au tableau. Ouvrez le disjoncteur de la ligne éclairage concernée. Vérifiez l’absence de tension sur les fils existants avec un testeur ou un VAT (vérificateur d’absence de tension). Ne faites jamais confiance à l’état d’un interrupteur pour garantir l’absence de courant.
2. Repérer et tirer les câbles. Tirez un câble H07VU 3G1,5 mm² entre chaque interrupteur simple et l’interrupteur double. Si l’installation est en saillie, utilisez une goulotte ; si elle est encastrée, passez les câbles dans des tubes IRO ou IRL ⌀16. Prévoyez 20 à 30 cm de marge à chaque extrémité pour les connexions.
3. Câbler l’interrupteur simple n°1 (circuit A). Connectez la phase du circuit A sur la borne commune C. Raccordez les deux navettes (L1, L2) vers les bornes correspondantes de l’interrupteur double. Respectez le code couleur : vert/jaune pour la terre si le boîtier est métallique.
4. Câbler l’interrupteur simple n°2 (circuit B). Même procédure que l’interrupteur n°1, mais pour le circuit B. La phase du circuit B arrive sur la borne commune C, et les navettes rejoignent les bornes L1B et L2B de l’interrupteur double.
5. Câbler l’interrupteur double. C’est l’étape la plus délicate. L’interrupteur double reçoit 4 fils navettes (2 pour le circuit A, 2 pour le circuit B). Les bornes communes C1 et C2 envoient chacune la phase commutée vers le luminaire correspondant. Soignez le repérage des fils : utilisez du ruban de couleur ou des embouts numérotés si vos câbles sont tous de la même couleur.
6. Connecter les luminaires. Raccordez la phase commutée arrivant de C1 au luminaire A, et celle arrivant de C2 au luminaire B. Le neutre arrive directement depuis le tableau sur chaque luminaire.
7. Vérifier avant remise sous tension. Avec un multimètre en mode continuité, vérifiez l’absence de court-circuit entre phase et neutre sur chaque circuit. Contrôlez que tous les fils sont fermement serrés dans les bornes — une connexion lâche est une cause fréquente de chauffe et d’incident.
8. Tester toutes les combinaisons. Remettez l’alimentation et testez les 8 combinaisons possibles des 3 interrupteurs (2³ = 8 états). Chaque actionnement d’un interrupteur doit modifier l’état de son circuit. Si un luminaire reste bloqué allumé ou éteint, vérifiez le raccordement des navettes sur l’interrupteur correspondant.

Erreurs fréquentes à éviter

• Intervertir neutre et phase sur la borne commune. Si le neutre arrive sur la borne C à la place de la phase, l’interrupteur fonctionnera mais la lampe restera sous tension même quand elle est éteinte — dangereux pour le remplacement de l’ampoule.
• Croiser les navettes des deux circuits. Un fil navette du circuit A raccordé sur une borne navette du circuit B provoque un fonctionnement aléatoire et peut mettre les deux circuits simultanément sous tension.
• Oublier la terre sur les boîtiers métalliques. Si vous utilisez des boîtiers en métal ou des interrupteurs avec borne de terre, le fil vert/jaune est obligatoire.
• Utiliser du câble 2 conducteurs pour les navettes. Les navettes nécessitent 3 conducteurs (commune + 2 navettes). Un câble 2G1,5 mm² n’est pas suffisant entre les interrupteurs — erreur classique des débutants.
• Confondre interrupteur double va-et-vient et double interrupteur. Un double interrupteur commande deux circuits indépendants sans va-et-vient. Un interrupteur double va-et-vient permet la commande depuis plusieurs postes. Ces deux appareils ne sont pas interchangeables.
• Ne pas repérer les fils à l’ouverture d’une ancienne installation. Si vous intervenez sur un câblage existant dont les fils ne sont pas repérés, prenez des photos avant de déconnecter quoi que ce soit.
• Tester le circuit sans avoir revissé les boîtiers. Les connexions de certains interrupteurs peuvent se desserrer si le mécanisme n’est pas maintenu dans son boîtier. Remontez complètement avant de tester.

Conseils de pros

• Choisissez des interrupteurs à bornes automatiques (à ressort) pour les navettes. Elles sont plus rapides à câbler et moins sujettes aux connexions lâches que les bornes à vis dans les zones soumises à vibrations.
• Placez l’interrupteur double dans la position la plus fréquemment utilisée. Si c’est une chambre, mettez-le au chevet : c’est le poste où l’on éteint tout avant de dormir.
• Repérez chaque conducteur dès la pose. Utilisez du ruban adhésif de couleur ou des embouts de câble numérotés. Un repérage soigné évite des heures de débogage en cas de panne.
• Prévoyez des boîtiers de dérivation accessibles si vous devez dériver les neutres dans le plafond. Un neutre noyé dans une boîte inaccessible est non conforme NF C 15-100.
• Optez pour une gamme d’appareillage avec borniers de remplacement. Les grandes marques (Legrand, Schneider, Hager) permettent de changer uniquement le mécanisme sans refaire le câblage si un interrupteur est défectueux.
• Documentez votre installation. Faites un schéma as-built (câblage réalisé) avec les longueurs et les couleurs de câble. Rangez-le dans le tableau électrique — c’est une obligation réglementaire dans les installations neuves.
• En rénovation, vérifiez l’état des gaines existantes. Un câble vieillissant (rigide, craquelé) dans une gaine ancienne doit être remplacé plutôt que réutilisé.

Vidéo explicative recommandée

Pour visualiser le câblage en action, les chaînes YouTube spécialisées en électricité résidentielle sont une excellente ressource complémentaire aux schémas. Recherchez « double va-et-vient câblage » pour trouver des tutoriels pas à pas filmés en situation réelle.

FAQ — Double va-et-vient 2 simples + 1 double

Quelle est la différence entre un double va-et-vient avec 2 interrupteurs doubles et avec 2 simples + 1 double ?
Avec 2 interrupteurs doubles, chaque poste commande les 2 points lumineux simultanément : depuis n’importe quel interrupteur, vous pouvez allumer ou éteindre les deux circuits. Avec la configuration 2 simples + 1 double, seul l’interrupteur double peut agir sur les deux circuits à la fois. Chaque interrupteur simple ne pilote qu’un seul circuit. La config 2 doubles est plus symétrique ; la config 2 simples + 1 double est plus économique et adaptée quand un seul poste a besoin du contrôle total.

Combien de conducteurs faut-il entre chaque interrupteur dans cette configuration ?
Entre chaque interrupteur simple et l’interrupteur double : un câble 3 conducteurs 1,5 mm² (ou 2,5 mm² si charge lourde) est nécessaire pour transporter la borne commune et les 2 navettes. Entre chaque point lumineux et le tableau : un câble 2 conducteurs (phase + neutre) suffit. Ne confondez pas le câble 3G (3 conducteurs dont terre) et le câble tripolaire sans terre.

Peut-on utiliser du câble 1,5 mm² pour un double va-et-vient ?
Oui, pour un circuit éclairage protégé par un disjoncteur 10A, le câble H07VU 1,5 mm² est la section réglementaire selon la norme NF C 15-100. Pour des charges dépassant 2 300 W (ex. : projecteurs halogènes ancienne génération), passez en 2,5 mm². Avec des ampoules LED modernes (10 à 15 W par point), le 1,5 mm² est largement dimensionné.

Faut-il couper le courant pour poser un va-et-vient ?
Oui, obligatoirement, quelle que soit l’intervention. Coupez le disjoncteur de la ligne éclairage au tableau général, puis vérifiez l’absence de tension avec un testeur ou un VAT homologué avant tout contact sur les fils. Travailler sur une installation sous tension est une faute professionnelle et un risque vital.

Cette configuration respecte-t-elle la norme NF C 15-100 ?
Oui, à condition de respecter les sections de câble, d’utiliser des boîtiers d’encastrement homologués IP adaptés à la pièce (IP44 dans une salle de bains hors zone), de protéger chaque circuit par un disjoncteur correctement calibré, et de rendre toutes les boîtes de dérivation accessibles. La mise à la terre des boîtiers est obligatoire si les appareillages comportent une borne de terre.
