Ca ne vous a surement pas échappé, le photovoltaïque a le vent en poupe. L’autoconsommation tout particulièrement qui permet de produire et consommer sa propre électricité pour faire baisser la facture d’électricité.

Il y a une dizaine d’années, les installations photovoltaïques se faisaient en intégré au bâti: les panneaux photovoltaïques étaient intégrés au toit. Aujourd’hui cette méthode existe toujours mais un autre procédé est plus souvent utilisé, l’installation de panneaux solaires en surimposition.

Il s’agit de placer les panneaux au dessus du toit. Il existe à ce titre plusieurs systèmes de fixation. Celui que j’ai décidé de vous présenter ici est un peu spécifique car il s’agit d’un kit photovoltaïque de Terreal en Surimposition.

Je l’ai installé et voici ce qu’il en est.

Le kit Terreal Photovoltaïque en surimposition:

Un kit photovoltaïque, pourquoi?

On parle ici de kit puisqu’il s’agit d’un ensemble complet d’installation de production photovoltaïque clé en main. Vous le verrez dans la suite de l’article, il est quasiment complet.

Pourquoi Terreal vend ce matériel sous cette forme?

Car ce kit est certifié par le CSTB avec un avis technique – on parle d’ATec. Il fait partie de la liste verte C2P qui ressence le matériel approuvé par l’agence qualité construction.

C’est surement du charabia pour vous. Pour résumer, un tel produit est passé surun banc de test particulier et est, de ce fait, approuvé par les assurances décennales.

C’est un gage de qualité mais le revers de la médaille c’est qu’on ne peut pas le dissocier: le kit doit être posé dans l’état sans ajout annexe (changement de marque de panneaux  par exemple).

Contenu du kit Terreal photovoltaïque en surimposition:

Le kit photovoltaïque de Terreal est donc constitué d’un ensemble de produits qui permettent de faire une installation photovoltaïque en surimposition.

  • Le système de fixation complet (jusqu’à la visserie).
  • Les panneaux photovoltaïques.
  • Le système de conversion de l’électricité DC vers AC , les micro onduleurs et la plateforme de supervision.
  • Le tableau électrique de protection.
  • Les éléments de mise à la terre.

Le kit Terreal avec les modules photovoltaiques et la structure de fixation

Pour être conforme à l’avis technique, il faut installer les tuiles Terreal avec un manchon d’étanchéité. Si le toit n’est pas équipé de tuile de la marque, il faut s’orienter vers la tuile à manchon universelle de Terreal (dite tuile TMU), mais cette dernière ne fait pas (encore) partie de l’avis technique.

Dans le cas de cette exemple, c’est ce type de tuile que j’ai testé et installé pour une installation de production photovoltaïque d’une puissance de 3kWc.

Avis et retour chantier après installation du kit photovoltaïque Terreal:

Une installation en 7 étapes:

Je ne prends pas en compte la partie électrique de l’installation qui consiste à installer le tableau électrique AC et DC et la plateforme de mesure de consommation. Ici c’est un système à base de micro onduleurs Enphase IQ7. Il y a un tableau AC et l’Envoy S-metered pour la mesure de la production et de la consommation électrique (dans le cadre de l’autoconsommation électrique).

Retrait des tuiles et calepinage:

La première étape consiste à détuiler pour identifier la typologie de la charpente et la position des chevrons (visible aussi parfois depuis le bord de toiture à l’endroit de fixation des gouttières).

C’est à ce moment qu’il faut faire le calepinage, pour déterminer la position du champ photovoltaïque. Il faut détuiler la rangée entière pour installer les rails de maintien.

Selon la puissance du système installé, il faudra plus ou moins de système de fixation (qui tient le rail de surimposition). Ce nombre de systèmes de fixations va déterminer le nombre de tuiles à préparer.

Préparation des tuiles:

Perçage:

Il faut ensuite percer les tuiles avec une scie cloche adaptée au niveau du galbe de la tuile (l’onde de la tuile) au niveau de l’axe du pureau (espace entre deux liteaux).

Cette distance est importante puisque c’est à ce niveau que vont ressortir les éléments de traversée qui tiennent les rails de surimposition.

avis Kit Terreal Photovoltaïque

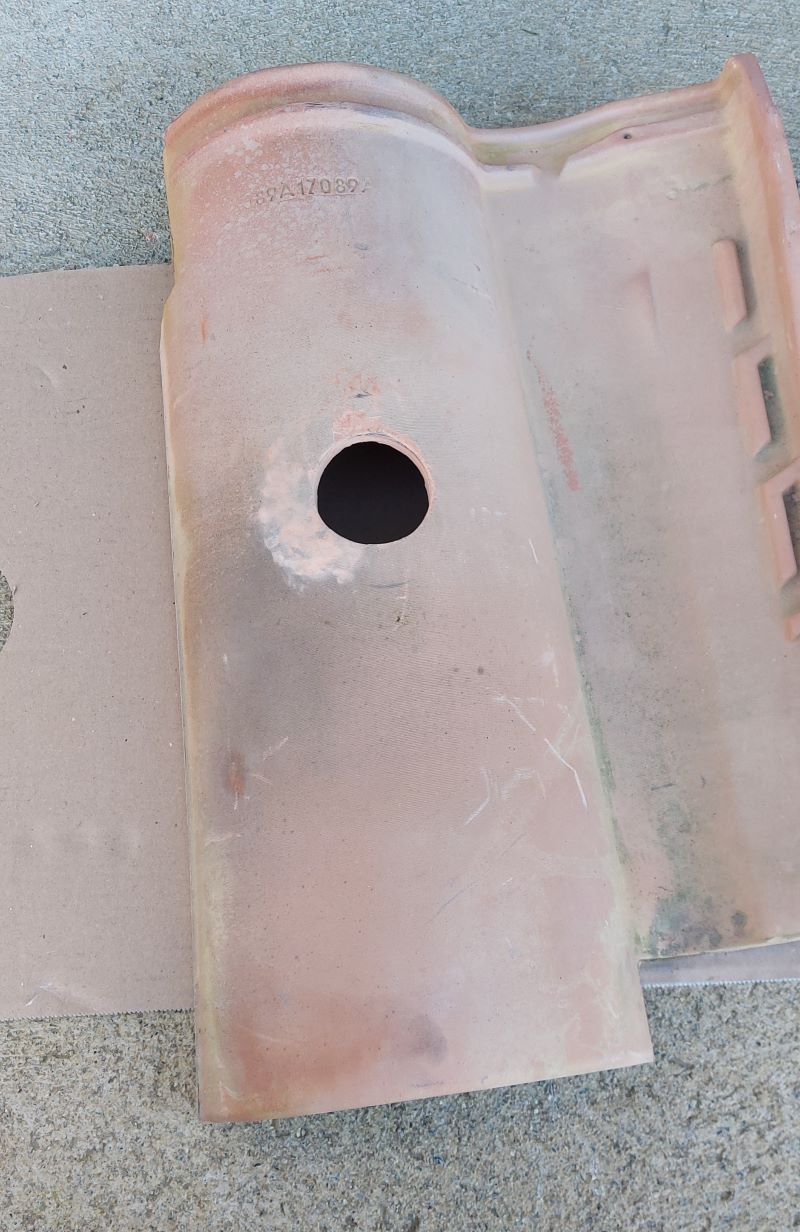

Perçage des tuiles mécanique avant pose de la tuile manchon universelle

Pose de la tuile universelle:

La tuile universelle est constituée d’une feuille de plomb avec un manchon de sortie qui vient se positionner au niveau du trou de la tuile (réalisé précédemment).

Tuile à manchon universelle Terreal, avis

La tuile Terreal est d’abord découpée à la bonne taille avant d’être installée sur la tuile mécanique

Il faut ensuite maroufler le plomb pour qu’il prenne la forme de la tuile. La tuile est ainsi complètement protégée avec aucune entrée d’eau possible et une jonction parfaite avec les autres tuiles.

La tuile est préformée avant d’être marouflée

La jonction et l’étanchéité avec les autres tuiles est parfaite

Note: si la toiture en place est équipée de tuile Terreal, il faut utiliser les tuiles pré-percées d’usine et l’étape en question n’est pas à réaliser.

Installation des rails de sous toiture sur la charpente:

Le système de rail est constitué avec des étriers de fixation qui viennent tenir le rail de sous toiture.

La fixation se fait sur tout les chevrons et le rail est maintenu solidement sur toute la longueur du champ photovoltaïque.

étrier de fixation rail sous toiture système Terreal en surimposition

Les rails de sous toiture sont fixés sur la charpente à l’aide des étriers de fixation

fixation des panneaux solaires en surimposition

Les rails sont fixés sur la charpente.

Pose du kit de traversée, passage de l’alimentation électrique et de la terre:

Dés l’instant que le système de rail de sous toiture est installé, il faut poser le kit de traversée, composé notamment de la tige fileté. Cette tige filetée doit sortir au niveau du trou de la tuile, réalisé à l’étape précédente.

Le kit de traversée est constitué d’une tige filetée qui vient se fixer au rail avec un écrou à tête marteau

avis système terreal en surimposition

Tuile installée avec le kit de traversée

Installation des tuiles et fermeture du toit:

Une fois les fixations installées, il faut positionner les tuiles et fermer la totalité du toit.

Il ne faut pas oublier de passer le câble d’alimentation qui ira au niveau du tableau électrique.

pose en surimposition panneaux solaires

Les tuiles installées avec les kits de traversée en attente des rails de surimposition

Pose des rails:

A ce stade, la toiture est « complète » avec les systèmes de fixation des rails visibles.

Il faut installer les couvercles de manchons à chaque tuile concernée – en faisant sortir la terre et le câble électrique au niveau d’un de ces couvercles.

Ce couvercle vient compléter l’étanchéité du manchon au niveau supérieur.

couvercle du manchon de la tuile universelle Terreal pour le photovoltaique

Le couvercle est équipé d’une sortie pour les câbles d’alimentation et le fil de terre

Pour terminer la partie structure, il faut positionner les équerres sur les tiges filetées et fixer les rails sur les équerres.

Les rails sont connectés entre ex à l’aide des raccords de rails prévus à cet effet.

installation de panneaux solaire sur toiture avec le système Terreal

Equerre installée sur la tige filetée

rail en surimposition de toiture pour tenir les panneaux photovoltaïques

Fixation des rails sur les équerres et alignements

Rails installés et prêt à recevoir les micro onduleurs et les modules photovoltaïque

Installation des micro onduleurs, mise à la terre, pose des panneaux et raccordement électrique:

A cette étape, le kit photovoltaïque en surimposition de Terreal ne diffère plus des autres systèmes puisqu’il faut:

  • Installer les micro onduleurs et les raccorder au tableau électrique.
  • Mettre le système de mise à la terre des panneaux (avec Terragrif) et es rails à la terre avec les éléments fournis dans le kit Terreal.
  • Utiliser les brides / étriers pour fixer les modules photovoltaïques sur les rails.
  • Couper les rails à la bonne longueur.
  • Faire le test de l’installation et procéder à la configuration de la plateforme Enphase.
branchement micro onduleur Enphase sur Kit Terreal Photovoltaïque

Installation et branchement des micro onduleurs – ici un IQ7 de la marque Enphase Energy

pose de panneaux solaire avec le système Terreal

Les panneaux fournis dans ce kit sont de la marque JA Solar

Mon avis sur ce kit photovoltaïque Terreal:

Il faut savoir que j’utilise un autre type de procédé de fixation en surimposition, le système de chez K2 Systems. C’est un système très utilisé par les installateurs de panneaux photovoltaïques sur les toitures en tuile mécanique.

Par rapport à ce système, voici les bénéfices du Terreal:

Moins de travail en toiture:

Le travail en toiture est réduit d’au moins 30% par rapport à un système normal. Les tuiles sont fournies quand il s’agit d’une toiture avec tuiles Terreal, ou à façonner au sol pour la solution TMU.

Un système de fixation plus fiable et plus pérenne dans le temps:

En comparaison avec les crochets classiques, la structure proposée par Terreal est plus solide. Ca reste un ressenti terrain, mais le fait que les rails de soutien soient solidaires et fixés ensembles à toute la charpente est un réel bénéfice par rapport aux autres systèmes.

Quant à l’étanchéité, le système Terreal est pensé par un spécialiste de la couverture. C’est d’autant plus rassurant.

De manière visible, l’eau ne peut résolument pas pénétrer au niveau de la tuile avec la membrane en plomb ajoutée sur toute la tuile.

Une gestion des fournitures et des stocks plus simple:

Le kit Terreal a l’avantage d’être fourni à 99% complet. La visserie, les éléments de mise à la terre, le tableau, les modules etc…. Le câble d’alimentation est équipé du connecteur AC, le bouchon terminal de la guirlande Enphase est monté, les fils de terre pré-dénudés.

Il y a presque tout compris dans ce kit.

alimentation électrique AC photovoltaïque vers les micro onduleurs

le Kit Terreal Photovoltaïque est complet et préparé à l’image de l’alimentation qui est équipée du connecteur AC

Les seuls éléments qu’il faudra rajouter dépendent principalement de l’installation électrique en place: goulotte de circulation pour accéder au comble ou au toit, fil pour le raccordement au tableau principal ou encore colson / rilsan pour la fixation des câbles photovoltaïques sur la structure en toiture.

Ou acheter ce kit et comment le faire installer?

Ce kit est distribué par les distributeurs et négociants de matériaux qui fournissent le matériel Terreal: Point P, chausson matériaux etc…

Mais il faut se rapprocher directement de la société Terreal pour obtenir le point de contact local et pouvoir commercialiser la solution auprès des clients.

Conclusion:

Ce kit Photovoltaïque proposé par Terreal est vraiment une bonne surprise. J’étais dubitatif au début et surtout assez « perturbé » que ce soit un des seul dispositif en surimposition qui est validé dans la liste verte C2P (la liste qui est imposée par tous les assureurs aujourd’hui pour les nouveaux installateurs photovoltaïque).

Aujourd’hui, je pense sérieusement m’orienter uniquement sur ce type de dispositif qui me paraît bien plus fiable dans le temps et qui a ses avantages au niveau de la pose.
