Certains points de réalisation dans l’installation électrique restent assez obscurs et c’est d’autant plus gênant lorsqu’ils concernent des points de sécurité: c’est le cas de la liaison équipotentielle supplémentaire dans la salle de bain.

J’ai décidé de vous parler de cet aspect moi connu du circuit de mise à la terre dédié à la salle de bain.

Un rappel sur les liaisons équipotentielles:

En réalité, j’ai déjà parlé des liaisons équipotentielles ici. C’est un article de vulgarisation et normatif qui vous permet de comprendre:

  • Quels sont les dangers encourus sans ces liaisons?
  • Pourquoi faut il réaliser les liaisons équipotentielles?
  • Comment faut il les réaliser?

Si l’article, je l’espère est complet dans sa forme, il manque de précision quand à la liaison équipotentielle supplémentaire dans la salle de bain.

Pourquoi liaison supplémentaire?

Vous avez sans aucun doute remarqué ce terme.

En réalité, il existe une liaison équipotentielle principale, qui a pour rôle de mettre au même potentiel tous les éléments métalliques d’un logement: canalisation d’eau, de gaz, huisseries métalliques….

Mais dans les pièces contenant une douche ou une baignoire (salle de bain en somme), il faut mettre en place une liaison en plus, d’ou le mot supplémentaire (on entend aussi le terme liaison locale parfois).

Pourquoi précisément dans la salle de bain?

Car c’est une pièce humide et  l’eau favorise le passage du courant (elle diminue la résistance du corps humain), il faut donc être encore plus attentif à l’installation du circuit de terre dans cette pièce.

Voyons maintenant en détail quelles sont les règles à respecter et comment la mettre en oeuvre.

La liaison équipotentielle supplémentaire dans la salle de bain en détail:

Dans la suite de l’article et pour plus de confort, je parlerai de LES pour Liaison Equipotentielle Supplémentaire, raccourci qui est d’ailleurs utilisé dans la norme NF C 15-100.

Analyse d’une vidéo pour comprendre l’utilité de la LES:

Voici une vidéo intéressante réalisée par l’association promotelec. Elle reprend le principe général que j’ai expliqué au dessus, et comme deux explications valent mieux qu’une, je vous invite d’abord à la visionner et ensuite à l’analyser:

Dans un premier temps, la vidéo confirme le danger accru en présence d’eau dans la salle de bain (c’est d’ailleurs ce qui justifie la notion de volumes dans la salle de bain).

Ensuite, elle justifie le fait qu’il faille brancher tous les éléments conducteurs de courant à la terre afin d’éviter que ces masses métalliques se trouvent à des tensions différentes (potentiels électriques différents).

La liaison équipotentielle (supplémentaire) va permettre d’égaliser (terme “équi”) les potentiels des métaux à celui de la terre (soit zéro).

Quand vous toucherez ces masses métalliques, vous serez donc automatiquement au potentiel 0 (pas de danger).

J’espère que vous avez bien compris le principe, passons maintenant à un peu plus de pratique:

Les éléments de la salle de bain à relier à la liaison équipotentielle supplémentaire:

La norme NF C 15-100 est précise quant aux éléments à relier à la LES:

  • Toutes les canalisations métalliques:
    • Eau chaude.
    • Eau froide.
    • Vidange.
    • Gaz.
  • Les corps de baignoire métalliques ou les receveurs de douche métalliques
  • Une des canalisations d’arrivée ou de départ de radiateur de chauffage
    • Si votre chauffage est un sèche serviette mixte électricité / eau chaude et qu’il est classe 2, le raccordement à la LES de la canalisation est également obligatoire
  • Les parties fixes des huisseries métalliques: portes, fenêtres, baies vitrées….
  • Les grillages métalliques pour les éléments de chauffages noyés dans le sol.

Si on revient à la vidéo au dessus et si on fait un arrêt à la 46ème seconde de la vidéo, on voit que sont reliés à la terre:

  • La baignoire.
  • Le tuyau d’eau du lavabo.
  • Les tuyaux d’alimentation du chauffe eau.
  • La machine à laver qui techniquement ne fait pas partie de la LES car elle fait partie à la base de la liaison équipotentielle principale: elle pourrait en effet être installée dans une autre pièce (la prise électrique sur laquelle elle est est branchée serait reliée à la terre et donc à la liaison principale).

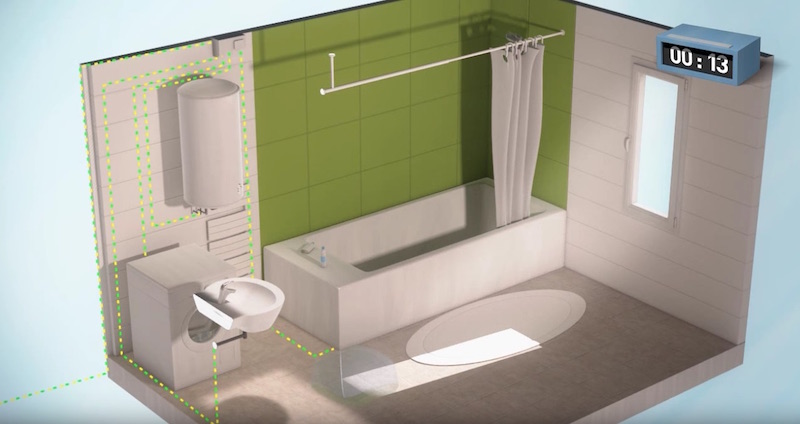

liaison equipotentielle salle de bain
Exemple d’implantation de la liaison équipotentielle dans la salle d’eau

Les éléments de la salle de bain à ne pas relier à la LES:

Il y a beaucoup d’autres éléments métalliques dans la salle de bain et fort heureusement, ils ne doivent pas tous être raccordés. En effet, un appareil non électrique et non chauffant en métal n’est pas sensé avoir un potentiel différent que celui des autres éléments conducteurs.

C’est le cas:

  • Des portes savons
  • Des portes serviettes
  • Les grilles de ventilation (si les conduits ne sont pas métalliques)
  • les bondes de douches ou de lavabo
  • les siphons métalliques
  • les poignées de porte
  • Les rails métalliques de faux-plafonds et des cloisons
les éléments à ne pas relier à la LES
Le porte serviette métallique ne doit pas être relié à la liaison équipotentielle supplémentaire

Les différentes façons de réaliser une LES dans la salle de bain:

Côté réalisation, il y a deux façons de réaliser la LES:

1-LES à partir d’une boite de dérivation:

A partir d’une boite de dérivation, partir vers tous les éléments cités au dessus avec un fil électrique de section 2,5 mm2 de couleur vert jaune. C’est la solution la plus gourmande en fil puisqu’il faut envoyer un fil vers chaque appareil.

Sur le schéma ci dessous, je n’ai pas représenté les conducteurs d’alimentation pour ne pas surcharger d’information. La boite de dérivation est le point de départ de tous les fils électriques de couleur vert-jaune vers les points de connexion.

Concernant l’origine du fil électrique de la liaison équipotentielle supplémentaire:

  1. Vous avez la possibilité d’amener un fil dédié depuis le tableau électrique, ce que je recommande.
  2. Vous pouvez utiliser un fil de terre servant à un autre circuit: c’est un repiquage: mais il faut que le tous les conducteurs concernés sur ce circuit ait une section minimale de 2,5mm2.
LES dans la salle de bain
Liaison équipotentielle supplémentaire depuis une boite de connexion

2-Liaison équipotentielle supplémentaire en bus:

Faire un système de bus en se repiquant d’appareil en appareil: c’est la solution la plus économique mais qui nécessite de respecter certaines règles: par exemple, sur le schéma ci dessous, le repiquage se fait pour les huisseries au niveau du luminaire.

Je l’ai déjà évoqué au dessus, le fil électrique à utiliser pour la liaison équipotentielle supplémentaire doit obligatoirement être de 2,5mm2: cela implique que si on se repique à partir d’un luminaire, la section du fil du conducteur de protection amené au luminaire doit être de 2,5mm2.

liaison équipotentielle supplémentaire
Liaison équipotentielle supplémentaire réalisée en bus avec des connexions successives

Le matériel pour la liaison équipotentielle supplémentaire dans la salle de bain:

Le fil électrique:

Le fil électrique utilisé pour la LES est le fil vert jaune obligatoirement.

Pour la section:

  • 2,5mm2 au minimum si le fil est protégé tout au long de son cheminement (sous gaine ou moulure).
  • 4mm2 si le fil n’est pas sous protection: par exemple fixé directement au dessus d’une plinthe ou lorsqu’il passe dans une cloison creuse – type doublage placo.

Protection du fil de terre:

J’en ai parlé ci dessus, le fil de la liaison équipotentielle n’est pas forcément protégé mécaniquement (sous gaine). Il peut circuler en apparent entre les tuyauteries sans protection.

Il est par contre interdit de le noyer dans une cloison ou une parois:

  • Interdit de le fixer directement sous du plâtre sans protection
  • Interdit de le faire passer dans le carrelage sans protection

Raccordement aux tuyaux metalliques avec le collier de mise à la terre:

Pour raccorder les tuyaux métalliques à la liaison équipotentielle supplémentaire, il faut utiliser des colliers de mise à la terre, sur lesquels j’ai fait un article complet à lire ici.

Il ne faut pas utiliser les colliers de fixation des tuyaux car ces derniers pourraient être démontés par une personne qui pourrait oublier de remettre le fil par la suite.

Le collier de mise à la terre possède lui une inscription très claire, ne pas déconnecter.

Le collier de mise à la terre est indispensable pour relier les tuyaux métalliques à la liaison équipotentielle supplémentaire

Informations supplémentaires et astuces d’électricien pour la LES:

Maximiser le contact avec le métal:

En rénovation, il se peut que la plomberie existe et que vous deviez vous raccorder dessus.

Il faut alors maximiser le contact entre les tuyaux et le collier de mise à la terre: Si ces tuyaux sont peints, vous devez gratter la peinture pour atteindre le métal du tuyau à raccorder à la terre.

Accessibilité des connexions:

Si la continuité visuelle de la liaison équipotentielle supplémentaire n’est pas exigée (il n’est pas obligatoire de voir tout le cheminement des fils puisqu’ils peuvent être encastrés) l’accessibilité aux connexions électriques est recommandée.

Autrement dit, il faut que toutes les connexions entre le fil vert jaune et les éléments métalliques soient accessibles pour vérification.

Question / réponse: Dois je relier à la liaison équipotentielle supplémentaire:

Liste à compléter en faisant des demandes en commentaire:

Ma baignoire en plastique alimentée en eau par des tuyaux PE:

Non pour la baignoire, non pour les tuyaux.

Ma baignoire en plastique alimentée par des canalisations en cuivre:

Non pour la baignoire, oui pour les tuyaux.

Ma baignoire en fonte alimentée en eau par des tuyaux PE:

Oui pour la baignoire, non pour les tuyaux.

Ma baignoire en fonte alimentée par des canalisations en cuivre:

Oui pour la baignoire, oui pour les tuyaux.



Electricien professionnel, je vous propose de partager mon métier, mes conseils et mes astuces à travers les différents articles de ce blog en électricité. Bonne lecture!

68 Commentaires

  1. Bonjour
    Merci pour cet article très intéressant.
    Admettons que l’on ait:
    1 circuit d’éclairage pour une salle de bains (sdb) et une chambre (1,5mm² / protection 10A)
    1 circuit de prises de courant pour la sdb et la même chambre que ci-dessus (2,5mm² / protection 16A)
    1 circuit de chauffage alimentant exclusivement le radiateur de la sdb (2,5mm² / protection 16A).
    La LES (2,5mm²) se limite aux tuyaux d’eau chaude et froide – seuls éléments métalliques dans le sdb – par repiquage sur la prise de courant de la sdb.
    Supposons que tout ce petit monde sont réparti via une pieuvre dans les combles, la liaison au tableau électrique étant réalisée par un unique conduit contenant les 3 circuits.
    Questions concernant cette liaison au tableau:
    1) Est-il conforme à La Norme version 2016 que les trois circuits se partagent un fil de terre ?
    2) Si réponse affirmative à la question 1, peut-on se contenter d’un fil de terre de 2,5mm² ?
    Mon logement est dans la configuration énoncée ci-dessus. La prise de courant de la sdb est bien reliée à la terre, mais pas celles de la chambre bien qu’elles fassent partie du même circuit. J’aimerais les remplacer par des 2P+T afin de pouvoir y raccorder des appareils de classe 1. Si je pouvais me contenter de rajouter des fils de terre depuis les prises de la chambre jusqu’à la boîte de dérivation dans les combles, j’en serais ravi.
    Merci pour votre aide.
    Cordialement.

    • Voici ce que dit la norme:

      “Lorsqu’un conducteur de protection est commun à plusieurs circuits, la section de ce conducteur de protection doit être dimensionnée en fonction de la plus grande section des conducteurs de phase”

      Dans votre cas, le circuit de puissance le plus élevé est la prise et donc la section de 2,5mm2.

      Ce qu’il faut comprendre, c’est que le principe de la terre, c’est la mise en sécurité de l’installation.

      Dans votre cas, pour vos chambres, si la solution la plus simple consiste à venir vous repiquer sur le fil du circuit de la salle de bain pour mettre vos prises en sécurité et que c’est un moyen facile et rapide à mettre en oeuvre, alors il ne faut pas s’en priver. L’important, c’est que la continuité soit au rendez vous depuis la barrette de terre de votre tableau électrique jusqu’à la borne de terre de vos prise 2P+T de votre chambre.

      Cordialement

      Guillaume

  2. bonjour
    merci pour vos explications et vos articles trés interessants
    ma question est la suivante : vous indiquez que vous faites partir un fil dédié à la LES ( salle de bain ) à partir du tableau , qu’elle doit etre sa section : 2.5 MM2 ( section mini ) ou plus importante ,dans mon cas tous les fils v/j EN 2.5 MM2 SOUS GAINE
    pourriez vous” m”eclairer” à ce sujet
    merci
    steph

    • Bonjour,

      Un fil de section 2,5mm2 peut faire l’affaire si il est protégé (sous gaine ICTA ou moulure électrique / goulotte) tout le long de son cheminement

      Cordialement

      Guillaume

  3. Bonjour,
    Est il nécessaire de réaliser une LES dans le cas suivant:
    Pas de baignoire métallique, ni de tuyauterie métallique.
    En revanche, prise sèche linge, prise lave linge, éclairage. ces circuits sont raccordés à la terre du tableau par circuit spécialisés.

    Merci

    • Bonjour,

      Dans ce cas, je fais toujours arrivé une gaine vide (réservation) ou avec un fil de terre sous la baignoire (au cas ou, pour plus tard si vous choisissez d’installer une baignoire en fonte)

      Cordialement

      Guillaume

  4. bonjour,

    merci pour votre article, et vos explications.
    Si j’ai bien comprit seul les éléments métalliques sont a raccorder à la LES.
    mise à part le sèche serviettes et les robinets, rien est métallique dans ma future SDB.
    Donc seuls ces éléments seront à raccorder a la LES?
    Merci d’avance pour votre réponse

  5. Bonjour

    S’il s’agit d’un sèche serviette électrique, la liaison à la LES se fait via le fil de terre du circuit lui même relié à la LES. Comme il est probablement de classe 2. Le fil de terre sera mis en attente.

    S’il s’agit d’un sèche serviette chauffage central, il faut effectivement le relier à la LES

    Vos robinets sont des pièces de petite taille. Si vos canalisations ne sont pas métalliques il n’est pas nécessaire de les relier à la LES.

    Par contre les conducteurs de terre des circuits prises, éclairage, chauffage, doivent être reliés à la LES. Néanmoins, avec la dernière version de la norme, cette liaison peut se faire au tableau, si on est en locaux d’habitation.

  6. Bonjour,
    Tout d’abord, merci pour ce forum tres instructif.
    Quelqu’un pourrait il me dire si dans un sejour avec parquet en bois, faut il relier a la LES (directement sur le rail de terre du tableau de distribution) les radiateur metalliques et leurs canalisations metalliques ?
    Merci !

    • Bonjour,

      Toutes les canalisations métalliques doivent en effet être connectées à la terre. Pour le chauffage dans le séjour, il est possible de la faire au départ des tuyaux au niveau de la chaudière

      Cordialement

      Guillaume

  7. Bonjour et merci Guillaume.
    Et quid d’un évier métallique sachant que les canalisations ne sont pas métalliques mais qu’il y aura un broyeur sous l’évier. Le broyeur sera branché a une prise avec terre.
    Cela devrait suffire non ?
    D’avance merci.
    Cdlt,
    Samuel

    • Bonjour,

      Dans le cas présent, il faut simplement tester la continuité entre la prise de terre du broyeur et l’évier métallique: Mais une connexion supplémentaire en partant de cette prise vers l’évier en question ne mange pas de pain (en même temps, c’est difficile pour un évier!)

      Cordialement

      Guillaume

  8. Merci pour ce superbe forum, vraiment utile !
    1) Si je comprends bien, les prises et luminaires de la salle de bain doivent recevoir 2 fils de terre : l’un comme toute prise ou luminaire de la maison (2P+T), l’autre le reliant à la LES ?
    2) Si oui à 1), je compte débuter la LES en me repiquant sur la prise de la salle de bain ; un câble vert/jaune 2.5 mm² qui va aller vers les autres conducteurs en bus, pour finir sur le luminaire. Ce dernier reçoit sa propre terre en 1.5 mm² ; est-ce un problème ?
    D’avance merci,

  9. Bonsoir

    1/ Pas forcément.
    Les conducteurs de terre des circuits prises et éclairage doivent être relié à la LES. Mais cette liaison peut éventuellement se faire en amont

    2/ C’est une manière de faire.
    Pas de problème pour le 1,5².

  10. Bonsoir

    Oui et non

    Il faut que la terre arrive au point d’éclairage et que cette terre soit reliée à la LES
    Mais si le luminaire est de classe II, il faut laisser le fil de terre en attente

  11. Merci pour ce blog très descriptif qui m’a accompagné et a repondu à mes questions d’autoconstructeur !
    Qu’en est il d’une fenêtre type capotée aluminium (sans faire de pub mais pour que vous puissiez vous rendre compte du type de structure : https://www.finstral.com/fr/fenêtres-portes/aluminium/fin-project/21-50.html )
    Faut-il les relier dans les salles de bains ? C’est un point que j’ai négligé mais à qques semaines du Consuel, il est encore temps ! 😃

  12. Bonjour
    Super blog que je regrette de n’avoir pas découvert plus tôt (mais vaut mieux tard que jamais)
    Dans la configuration de Morgan (message du 1er octobre) si les lignes ont toutes leur propre fil de terre arrivant directement du tableau (ou d’une boite) cela suffit-il? ou faut-il vraiment relier en plus ces lignes de terre entre elles (vu qu’elles le sont déjà au tableau)?
    Mais du coup le sèche serviettes et les luminaires ne seraient équipés qu’en 1,5mm2 ou faut-il alors équiper ces lignes en 2,5mm2?
    Merci d’avance

    • Bonjour,

      Si les lignes ont toutes leur propre fil de terre jusqu’au tableau, c’est effectivement l’idéal. (pas besoin de les relier entre elles puisqu’elle se regroupent sur la barrette de terre du tableau électrique)

      Pour les sections des fils de terre il faut qu’elles soient identiques à l’alimentation électriques (exemple si sèche serviette alimenté en 2,5mm2, le fil de terre doit aussi être en 2,5mm2)

      Cordialement

      Guillaume

  13. Bonjour Guillaume et merci pour ta réponse autant rapide que claire.
    Tes fiches et tes vidéos m’ont été d’une très grande utilité pour terminer mon installation et les plans.
    Encore merci

    Cordialement

    Eric

  14. Bonjour,
    Votre blog est tres bien fait ,bravo.
    Une question suplementaire: dans une douche avec bac plastique mais avec le support des robinets et
    du pommeau qui sont metalliques.Que faire ?
    Merci.
    Joseph.

  15. Bonjour,

    Merci pour votre article particulièrement intéressant. Nous prenons depuis plusieurs années des “châtaignes” dans notre baignoire auxquelles je n’avais pas prêté vraiment attention. Depuis quelques semaines, il semble que le problème s’aggrave. Je viens de mesurer au multimètre les différences de potentiel, de l’ordre de 10V alternatif entre la bonde (= évacuation en cuivre, = baignoire métallique) et un point “neutre” (porte-savon, robinet). ***Lorsque je coupe au général de notre appartement, les mesures ne sont pas modifiées.*** Nous sommes dans un immeuble. Que me conseillez-vous ?

    Merci.

  16. Bonjour est ce qu avec une installation PER il y a besoin d une LES ????

    merci d avance ce blog est génial. Et pour ma part le pack à 19 euros est très bien. Comme on dit “tout travail mérite salaire”

  17. Bonjour Guillaume,
    Tout d’abord, je vous souhaite une excellente année 2017 (pleine de bons chantiers :D)
    Je me permets de revenir vers vous car j’ai un doute sur la section du fil de terre (jaune / vert) qui relie le tableau principale à une boite de dérivation pour la LES.
    En effet, ma salle de bain se trouve assez loin du tableau et j’ai donc placé une boite de dérivation derrière une cloison de la SDB. J’ai passé tous les fils (verts / jaune) en 2.5mm² (idem pour les spots) et je les ai tous envoyés dans cette boite.
    La section du fil de terre qui va du tableau à la boîte peut être en 2.5mm² ? ou dois-je passer un fil de 6mm² (sous gaine) ?
    D’avance, je vous remercie beaucoup pour votre réponse.
    Gérald

  18. Comment se fait’il qui ne faille pas connecter à une liaison équipotentielle une structure métallique pesant plusieurs centaines de kilos, supportant les plaques de BA 13 ?
    Ces rails qui sont tous reliés entre eux par vissage ou rivetage seraient très simples lors de la construction à être mis à la terre.
    Lors d’une construction ou d’une rénovation les installations d’eau, ou électriques ne présentent pas de défaut, ou en principe !! , mais au bout de quelques années ou lors de changement de propriétaire, qui ne fera pas un trou dans ce revêtement et sera susceptible de perforer une gaine conductrice d’électricité, sans le savoir, et ouvrira ainsi une porte au passage électrique. De même avec toutes les boites de raccordement ou d’encastrement qui sera à l’abri un jour qu’un fil ne se déconnecte et de se mette en contact avec cette structure.
    Et il en est de même avec un tuyau, métallique ou en cuivre qui après un certain temps peut entrer en contact avec ces rails et s’il est mal relié à la terre.
    Sachant aussi que toutes les huisseries métalliques des portes et fenêtres sont fixées sur ces rails.
    Cela est tellement simple lors de la réalisation de les relier à la terre ? Alors pourqu’oi cela n’est pas imposé ?
    Merci.

  19. Bonjour et bonne année Guillaume,
    Peut-on faire arriver dans une boite de dérivation tous les circuits de la salle de bain (prises et luminaires ; phases, neutres et terres), la liaison équipotentielle des différents chassis (2,5 mm2) et un fil de terre en 2,5 mm2 venant du tableau électrique puis faire la connexion de tous ces fils de terres dans la boite de dérivation? Cette boite de dérivation pourrait-t-elle servir aussi pour les connexions phases neutres ? Enfin, cette boite de dérivation pourrait-elle être dans une autre pièce, distante de la salle de bain ?
    Je ne sais pas si j’a été très clair !!
    Merci

    • Bonjour,

      Si j’ai bien compris, vous voulez vous servir de la boite de dérivation comme noeud de raccordement de tous les réseaux de la salle de bain? C’est tout a fait possible, même si la boite est éloignée de la pièce de la salle de bain.

      Guillaume

      • Merci beaucoup Guillaume pour votre réponse.

        Vous avez bien compris ma demande…Mes questions venaient du fait que selon les sites Legrand, Schneider…. , l’interprétation de la norme NF 15 100 diffère. Notamment ce qui m’inquiète serait la nécessité (ou pas ) que la boite de dérivation soit sur une paroi commune avec la salle de bain (le placard de la chambre dans laquelle sera la boite de dérivation n’est pas accolé à une cloison de la salle de bain).

        Merci aussi à Carminas, pour son commentaire.

        • Bonjour

          En fait la norme recommande 2 cas de figures :
          – raccordement dans le tableau de répartition (en locaux d’habitation)
          – raccordement dans la sdb, ou dans un local adjacent ou sur une paroi commune
          Mais c’est une recommandation, pas une obligation au sens strict.

    • Bonjour

      Je vais dans le sens de Guillaume
      Par contre inutile d’ajouter “un fil de terre en 2,5 mm2 venant du tableau électrique” vu que vos circuits ont déjà leur conducteur de terre
      La liaison équipotentielle supplémentaire c’est juste une interconnexion des conducteurs de terre et des masses métalliques

      • Merci Carminas pour ces précisions.
        – En effet, j’utiliserai un des circuits (“sa terre en 1,5 mm2”) pour relier à la terre l’ensemble des circuits de la salle de bain. Puis je retirerai les “terres en surnombre” des autres circuits (car j’ai utilisé par commodité des gaines pré-filées) ?
        -Une autre obligation (ou recommandation) dans la norme NF 15-100, concernant les LES, est celle d’une “boite de connexion spécifique à l’ensemble des circuits concernés par le local”. Cela permet sans doute de réaliser la connexion des phases et neutres des circuits de la salle de bain. Cela interdit-il, par le consuel, de réaliser dans cette même boite des connexions concernant une autre pièce, la taille de la boite de dérivation le permettant ?
        – Ce réseau (tous les circuits SdB, dont leur terre, arrivant dans la même boite de dérivation) qui me paraissait le plus simple, est-il une aberration pour un électricien devant réaliser une LES ?
        Je sais, j’abuse avec mes questions. Mais je suis impressionné par la rapidité et le professionnalisme de vos réponses.

        • Bonsoir

          1/ Je n’ai pas bien compris pourquoi vous retirez les fils de terre en surnombre

          2/ On peut tout à fait utiliser la boite de connexion de la LES pour faire des interconnexions de phases ou de neutres.
          En général j’utilise pour faire la LES un boitier double de profondeur 50, placé près du lavabo et où je mets une prise et un interrupteur

          3/ C’est une des solutions possibles.
          On 2 manières d’envisager l’interconnexion dans la boite de dérivation :
          http://www.casimages.com/img.php?i=0707040939023832807572.jpg
          http://www.casimages.com/img.php?i=0707040938483832807566.jpg

          • Bonjour,

            – J’ai fait le montage “image liaison équipotentielle 7”. Sur ce schéma, je pensais que l’un des 2 fils de terre à destination du tableau électrique (circuit prise ou circuit luminaire), “en sur nombre”, pouvait être supprimé (les fils étant de même calibre).

            -Si j’ai bien compris vous utilisez un boitier double, habituellement utilisées pour 2 prises ou 2 interrupteurs ou une prise et un interrupteur comme vous le faites, pour y adjoindre la connexion de la LES ?
            Avec ma batibox de 230.170.50 mm, c’est sûr, j’ai la place pour pouvoir réaliser la LES ainsi que d’autres connexions sans surcharger le boitier.

            Je m’aperçoit que si rassembler plusieurs boites de dérivation dans un même placard est plus esthétique, ce n’est pas toujours la solution la plus pratique à réaliser. Compte tenu de vos réponses, elle semble cependant conforme.

            Merci de votre patience

  20. Bonjour Guillaume, déjà bonne année.
    Je me demandé dans la salle de bain si on a un circuit prise et un circuit Dédier au lave linge qui sont donc déjà câblé sur la liaison équipotentiel principal ( les deux terre ramèné au tableau), et qu’on a aucun objet apparent métallique dans la sdb. À t’on besoin de faire en plus une liaison équipotentiel supplémentaire pour relier le circuit prise et le circuit du lave linge? si j’ai bien compris normalement non mais je préfère m’en assurer à un expert. Merci

    • Bonjour,

      Non, si tous les éléments métalliques sont reliés à la terre, pas besoin de faire de LES, compte tenu que vos prises sont directement reliés au tableau électrique

      • Merci à vous de votre confirmation.
        J’ai projet pour ma salle de bain mais je dois obligatoirement passer l’alimentation de mon sèche serviette dans le volume 2 ( car j’ai une gaine libre qui arrive juste la) qui se situe derrière une cloison collé à la baignoire ( la cloison fait la largeur de la baignoire) je me demandé si on avait le droit de la passé en cable en a partent ou peut en goulotte étanche ( si cela existe ). Vu que c’est du carreau de plâtre je ne peux pas faire de saigne a l’horizontal sur les 80 cm de la cloison. Et j’ai du chauffage au sol du coup du coup pas de saignet au sol… encore merci 😊

  21. Bonjour et merci pour vôtre blog
    J’ai une question concernant l’installation éléctrique dans ma salle de bains : j’ai mis des spots au plafond, mais qui sont en 12 volts. Le transfo qui alimente les spots est relié à la terre, mais celui ci alimente 3 spots. Faut il faire une liaison equipotentielle entre les spots car ceux ci sont métalliques? Si Oui En Quelle Section dois je faire la liaison en sachant que mon arrivée a la boite de derivation est en 2.5, puis je pars avec du 1.5 jusqu’à mon transfo? Ou alors est ce que je dois tirer un autre fil de 2.5 entre les spots independemment de l’alimentation et partir a ma boite de dérivation reliée à la terre?

  22. Bonjour et merci pour vôtre blog
    J’ai une question concernant l’installation éléctrique dans ma salle de bains : j’ai mis des spots au plafond, mais qui sont en 12 volts. Le transfo qui alimente les spots est relié à la terre, mais celui ci alimente 3 spots. Faut il faire une liaison equipotentielle entre les spots car ceux ci sont métalliques? Si Oui En Quelle Section dois je faire la liaison en sachant que mon arrivée a la boite de derivation est en 2.5, puis je pars avec du 1.5 jusqu’à mon transfo? Ou alors est ce que je dois tirer un autre fil de 2.5 entre les spots independemment de l’alimentation et partir a ma boite de dérivation reliée à la terre?

  23. Bonjour et merci pour votre blog ou Jai beaucoup appris pour refaire l installation de ma maison. Jai une question concernant ma salle de bain : Jai 2 spots (deux interrupteurs séparés) et un radiateur en fonte alimenté par du per et une prise électrique. Si ma prise est reliée en directe au tableau de même que mes 2 spots (mais en 1,5) est ce grave ? Et dois Je relier mon radiateur alors qu il est alimenté par du per ? Merci à vous.

  24. Bonjour,
    Dans ma salle de bain, j’ai une parois de douche en verre.
    Celle ci est fixée au mur par un profile métallique.
    C’est le seule élément métallique de ma salle de bain.
    Est ce que je dois relier ce profil metalique à ma terre?

  25. Bonjour,
    Je pense avoir fait une grosse bêtise.
    J’ai utilisé des gaines prèfilées pour la salle de bain qui irradient vers une boite de dérivation dédiée à cette salle de bain. Mais j’ai utilisé du diamètre 1,5 pour les appliques (5 appliques) et les prises (3 prises) (pour le sèche serviette, la fenêtre et les bati-supports j’ai, par contre, bien utilisé des fils de terre en 2,5 mm2). Ai je le droit de me servir de ce réseau en 1,5 mm2 pour mes liaisons équipotentielles ?
    Merci

  26. Bonjour,
    merci pour tous ces article vraiment pratique.
    Je me demander si on a une baignoire en fonte et qu’on a une prise de courant par très loin. Peut on ce raccorder sur la terrre de la prise ou doit on tire r une terre spécifique pour la baignoire en fonte ? Que dit la norme ? Je crois que l’ancienne norme l’interdiser si je ne dis pas de bêtise.
    Merci pour le temps passer a nous répondre

  27. Rebonjour,
    Vous dites qu’on peut faire un repiquage à partir d’une prise déjà existante pour la terre en 2,5mm. On peut le faire que depuis l’amendement A5. Est ce exacte ? Quand il stipule qu’on peut faire un raccordement direct sur le tableau de répartition en locaux d’habitation.
    Je vous demande cela car je discute avec des anciens élec,la ou je travail et ils me disent qu’on ne peut pas faire de repocage. Ps: on ne fait que du tertiaire pas de maison maison ou appartement.

    Encore merci de vos échanges

  28. bonjour,

    Merci pour votre site.
    Si j’ai dans l’ordre une douche, un lavabos, un wc, un chauffe eau alimentés par des tuyaux d’eau en cuivre. Dois-je mettre deux colliers pour la douche, 2 pour le lavabos, 1 pour le WC, 2 pour le chauffe eau ou bien suffit-il de mettre deux colliers à l’élément le plus éloigné du chauffe eau ?
    encore merci

  29. Bonjour,

    Pourriez vous me dire si l’on peut raccorder les fils de terre de 2,5² de la salle de bains, chauffe eau, etc.. directement au bornier de terre dans le tableau? ou doit on absolument regrouper tous les 2,5 dans une boite de derivation et repartir ensuite avec du 16² jusqu’a la barrette de coupure?

    Merci d’avance

  30. Bonjour à tous,

    je suis un peu perdu et perplexe.
    J’aurais besoin de vos avis avisés.
    Je viens de passer le Consuel, pas de souci majeur, ça a été…cependant une chose m’a été reproché et je reste perplexe.
    J’ai fait une jolie boite de dérivation pour mes LES dans les pièces d’eau/salle de bain. De celle jolie boite sont interconnectées toutes mes liaisons (fils terre en 2,5²) allant à chaque spots/chauffage/tuyauteries/machine à laver/ECS Bref la totale DONC LES ok. Le contrôleur m’apprend, et je voulais savoir si c’est exact, que j’aurais du avoir les Terre en 1,5 pour les spots, les Terre en 2,5 pour ECS etc pour chaque circuit propre donc allant au tableau PLUS une boite de dérivation pour mes LES….je me retrouve donc avec 2 terre….je ne vois pas l’intérêt ??? C’est ça qu’il fallait faire??? Je ne vois pas ce que ça apporte de plus puisque je suis déjà connecté à la Terre par la boite de dérivation et si y avait un souci de potentiel, du fait de la boite chaque élément serait au même potentiel même si la terre principale était amenée à disparaître….

  31. Bonjour, je consulte depuis peu votre blog et il m est tres precieux. Donc pour cela merci.
    Je viens de verifier la LES de mon appartement elle raccorde bien entre eux les elements concernés [baignoire tuyaux eau chaude froide etc…] par un cable jaune et vert de 2,5 mais ce denier au lieu d être rccordé au bornier dans le tableau electrique est raccordé au fil de terre de la prise de la cuisiniere electrique qui elle est en 6mm2. Ce raccordement est il bon ou faut il obligatoirement se raccorder au bornier dans le tableau electrique. Merci pour votre aide.

    • Bonsoir

      Le liaison équipotentielle supplémentaire consiste à relier localement les conducteurs de terre et les masses métalliques
      Il n’est nullement nécessaire de ramener cette liaison au tableau.

  32. Bonjour et merci beaucoup pour tous vos conseils mais je galère encore un peu. Suite a une fuite d’eau j,ai du démonter mon plancher. J.ai donc accès au câbles électrique. J.ai 2 circuits éclairages 2 circuits prises et une LES qui interconnecte baignoire et plomberie. Chaque circuit a son fil de terre qui va au coffret général situer à 3 mètres au dessous. Me faut t’il creer une interconnexion locale des terre en plus ? Merci .

    • Bonsoir

      Dans l’ancienne version de la norme, oui c’était obligatoire.
      La nouvelle version permet l’interconnexion au tableau.
      Donc si vous raccordez votre LES au coffret général, cela peut désormais suffire.

  33. Bonjour,

    Je suis en train de réaliser la LES et l’alimentation en eau est faite en tuyau cuivre. Je vais donc raccorder sous le lavabo les deux conduits d’eau (chaud et froid) à la LES. Par contre, la salle de bain est équipée d’un WC et d’une douche alimentées aussi via du cuivre qui fait partie du même réseau. Suis-je obligé de sortir un câble de terre devant les WC et la douche ? Ou la liaison du lavabo suffit-elle ?

    J’ai aussi prévue de relier le début du réseau d’eau cuivre dans la buanderie.

    Merci,
