Le titre de cet article pourrait vous faire penser à une fable de Mr De la Fontaine, mais il n’en est rien. Il s’agit plutôt d’un point de détail de la norme NF C 15-100 dans la salle de bain. Un détail qui peut poser certain problème d’interprétation et mener à une non conformité vis à vis du CONSUEL: la paroi de douche.

Pourquoi la paroi de douche peut elle poser problème?

La Paroi de douche n’est pas en soit un problème puisqu’elle n’est pas proscrite au niveau de la norme en elle même (encore heureux).

Le problème soulevé est plutôt en rapport avec la notion de volume dans la salle de bain (Pour rappel, il y a 3 volumes: Volume 0,1 et 2 tout est détaillé ici).

volumes-salle-de-bain-0-1-2
Rappel de la notion de volumes dans la salle de bain

Et selon le type de paroi de douche installé, la méthode de calcul des volumes varie.

Voyons tout d’abord ce que dit la norme électrique à ce propos:

Ce que dit la norme NF C 15-100:

Il faut tout d’abord distinguer “Ancienne norme” et “Nouvelle norme” électrique (je l’explique ici).

Si vous travaillez avec l’ancienne norme, la paroi de douche ne pose pas forcément un problème.

Quelque soit sa composition, elle fait office de délimitation en terme de volume (avec la règle de contournement).

Faite bien attention à cette distinction de version de norme car je me suis fait avoir de mon côté et j’ai dû faire une levée de réserve avec le CONSUEL.

J’ai par erreur travaillé avec les deux versions de norme sur un chantier qui s’est déroulé précisément au moment de l’apparition de l’amendement A5.

Mais à l’heure ou j’écris cet article (fin 2016) il y a de fortes chances que vous deviez répondre à la nouvelle norme.

Et voici ce que dit la norme.

Paroi de douche dans la norme électrique:

Toute paroi fixe et pérenne, jointive au sol, limite les VOLUMES lorsque sa hauteur est supérieure ou égale à celle du volume concerné et en appliquant alors la REGLE DU CONTOURNEMENT HORIZONTAL. Dans les autres cas, cette paroi ne délimite pas les VOLUMES.” – partie 701.2: Caractéristiques générales du local.

Comme à l’accoutumée, la norme n’est pas claire du tout. Voici donc une traduction:

  • Paroi fixe et pérenne: C’est une paroi qui ne peut pas être démontée ou un paroi bâtie (Je donne des exemples après).
  • Jointive au sol: Il ne faut pas de jour en bas de la paroi.
  • Hauteur supérieure ou égale au volume concerné: la paroi est dans le volume 1, elle doit être au moins de la même hauteur pour pouvoir faire une “séparation”.
  • Règle du contournement horizontal: Le contournement horizontal a lieu d’être utilisé lorsqu’une paroi vient interrompre un volume, mais pas dans sa totalité. Au point d’extrémité de la paroi, on continue la mesure du volume.

Schéma explicatif avec mesures des volumes en électricité:

Voici les schémas explicatifs de la règle du contournement.

Il faut prendre pour point de référence de la mesure la sortie du mitigeur (ce point de mesure initial peut varier selon le type de sortie d’eau):

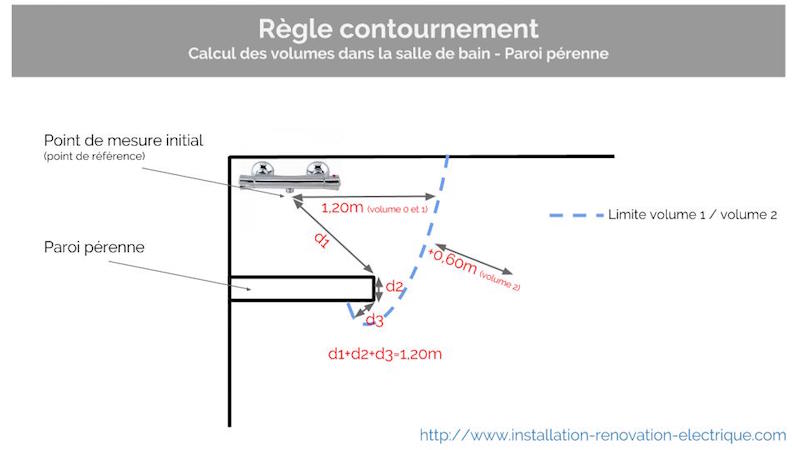

Pour une paroi dite pérenne:

règle contournement calcul volume nfc15100
Cas d’une paroi de douche dite pérenne

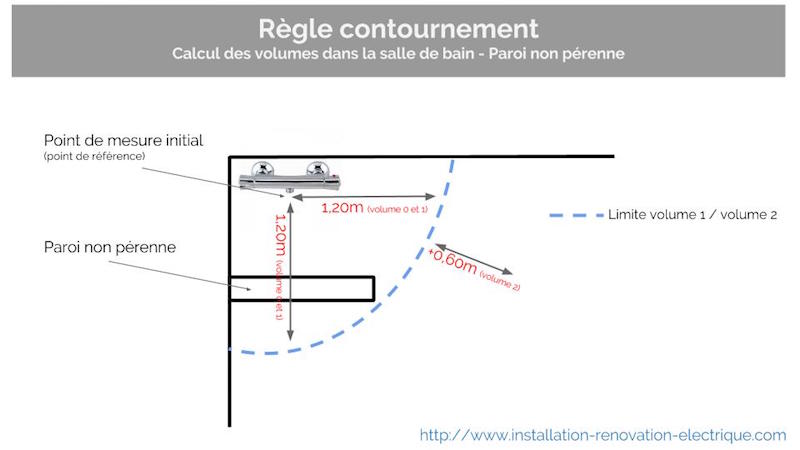

Pour une paroi dite non pérenne:

contournement-calcul-volume-nfc15100-paroi-douche

Les schémas montrent que selon le type de paroi, la distance du volume est prolongée. Cela impact l’emplacement d’éléments électriques comme les prises ou encore les luminaires.

En pratique sur chantier: la paroi de douche et les volumes dans la salle de bain

Pour être concret, je vais prendre des exemple de parois qui peuvent poser des problèmes d’interprétation.

Il s’agit au final de savoir si ces parois sont pérennes ou non.

Note: je prends pour hypothèse que la paroi est bien égale à la hauteur du volume dans lequel elle est située.

Carreau de plâtre:

Une paroi de douche fabriquée en carreau de plâtre est bien une cloison pérenne. Elle est considérée comme une paroi aux yeux de la norme NF C 15-100.

Paroi de douche en verre fixée:

Une vitre fixée au mur et qui fait office de paroi de douche (comme ce modèle par exemple), n’est pas considérée comme une paroi pérenne.

Elle ne crée donc pas une séparation dans la notion de volume dans la salle de bain.

Vitre mobile:

Il s’agit là d’un modèle qui pivote sur un axe.

Ce type de paroi est plus souvent utilisé pour les baignoires.

Si la vitre de douche fixe ne fait pas office de paroi pérenne, vous vous doutez qu’un modèle mobile ne fait pas non plus l’affaire.

pare-baignoire-volume-nfc-15-100

Paroi de douche en cloison placo:

Une paroi de douche réalisée en placo est par définition une paroi bâtie.

Elle permet de réaliser une interruption partielle du volume de la douche.

Conclusion:

L’installation d’une paroi de douche, qui n’est pas réalisée par l’électricien, a pourtant un incidence importante sur son métier.

Il faut, avant d’entamer l’installation électrique dans la salle de bain, s’assurer que les matériaux posés satisfassent les préconisations de la norme et plus particulièrement les volumes dans la salle d’eau.

Electricien professionnel, je vous propose de partager mon métier, mes conseils et mes astuces à travers les différents articles de ce blog en électricité. Bonne lecture!

27 Commentaires

  1. Bonjour

    Ce qui est intéressant c’est de voir la justification donnée par Promotelec sur la limitation des volumes par les parois fixes et pérennes jointives au sol :
    “Éviter la non-conformité à la fin du chantier, car cette paroi permet de limiter l’étendue horizontale des volumes.”

    Donc, en gros les volumes ne doivent pas dépendre d’un accessoire qui peut être posé ultérieurement ou qui peut être enlevé . Seul les éléments fixes de la construction nécessairement présents à la fin du chantier peuvent être pris en compte pour la détermination des volumes.

  2. C’est très bien expliqué ! Il faut toujours respecter les normes pour éviter tout type de problème électriques qui peuvent être très grave (incendie..).

  3. Bonjour,
    J’ai une petite salle de bain de 160cm de large, avec un bac et cabine de douche disposés dans un angle.
    La paroi et les portes de la cabine sont en verre, maintenues par un encadrement stable en plexi de 190cm de hauteur, qui est lui-même fixé horizontalement sur les rebords du bac à douche et verticalement sur les murs. Le bac est lui-même supporté par un muret carrelé d’environ 15cm de hauteur.
    Bref, la hauteur de la cabine s’élève à 210cm du sol et l’espace qui la sépare du plafond est donc de 40cm.
    La cabine fait 90cm de large avec portes escamotables sur le devant, 70cm de profondeur (paroi fixe), et j’ai installé mon lave-linge de 60cmX60cm sur sa droite.
    Cette installation réalisée avec l’accord de mon propriétaire au printemps 2015 est-elle conforme pour obtenir aujourd’hui le CONSUEL ? Et le cas échéant, remplacer la paroi fixe de la cabine pour qu’elle atteigne le plafond suffirait-il pour obtenir ce certificat de conformité ?
    Je vous remercie par avance de vos éclaircissements et éventuellement de vos suggestions et devis afin de pouvoir conserver mon lave-linge à côté de ma cabine de douche, tout en étant conforme au CONSUEL demandé.
    Cordialement,
    Lauriane Pasdeloup
    Paris 13e

    • Bonsoir

      Dans quel contexte faites vous cela ?
      Car il est rare que sur une installation existante, on ait besoin d’une attestation de conformité du consuel.

      Mais je pense que ce que vous proposez n’est pas conforme à la dernière version de la norme pour 3 raisons :
      En effet dans celle-ci, seules les parois fixes et pérennes limitent le volume. Ce qui à mon avis n’est pas votre cas.
      Mais en admettant qu’on considère que votre paroi soit fixe et pérenne, il faudrait de plus qu’elle fasse la hauteur du volume 2 pour limiter celui-ci, c’est à dire qu’elle monte à 2m40 du sol (2,25+0,15)
      Enfin pou que le lave-linge soit hors volume 2, il faudrait qu’il y ait 0m60 entre l’extrémité de la paroi fixe et le lave-linge.

      Vous n’avez pas fait de schéma, mais de ce que je comprend de votre descriptif aucune de ces 3 conditions n’est vérifiée.
      Dans la version précédente de la norme notion était correctes dans votre cas de figure, mais à mon avis pas la dernière (voir cependant comment ouvre la porte)

      Une solution pourrait de faire pour le lave-linge un emplacement fermé par une porte tout hauteur avec imposte. Cela le mettrait hors volume.

  4. Bonjour Guillaume,
    je voulais connaitre votre point de vue concernant ce point:
    J’ai eu mon permis de construire en 2006 et j’ai construis ma maison tranquillement.
    J’ai appliqué la norme précédente et je crois savoir que je n’ai pas forcement besoin d’être en phase avec la dernière (mais au moins avec celle qui correspond a mon permis en cours de 2006). Et cela serait un problème pour moi de devoir être conforme a la dernière car il y a des variantes comme par exemple les parois fixes de douche ou l’équipement du tableau électrique.
    Pensez vous donc que si j’ai respecté la norme en vigueur en 2006 (en fait j’ai utilisé la version promotelec de 2010) alors je n’aurai pas de problème avec le consuel.
    D’avance je vous remercie pour votre réponse.

  5. Bonjour,

    question peut-être curieuse, mais j’aime beaucoup la disposition de la salle de bain utilisé en illustration. Auriez vous les plans et la référence du chantier ?

    Cordialement

  6. Bravo pour votre texte sur la sdb ou se.Je parle en connaissance de cause car j’ai suivi l’évolution de cette norme(A1àA4,A5 je ne l’ai pas connu:retraite oblige) durant mon travail

  7. Bonjour,
    tt d’abord félicitations pour votre site qui est tres bien conçu et ou l’on trouve plein d’infos !!
    concernant la salle de bain est ce qu’il est obligatoire d’avoir une paroi lors du passage du consuel ?
    mon receveur extra plat est installé mais pas ma paroi.
    mes prises sont à plus d’1m8 de la douche et l’applique à plus d’1m20.
    Merci de votre aide

  8. Bonsoir

    Visiblement votre paroi est démontable
    Elle ne limite donc pas les volumes
    Qu’elle soit présente ou non ne donc change rien.

    Mais visiblement, même sans paroi, votre prise est hors volume et votre point d’éclairage en volume 2. Il faut juste s’assurer que ce dernier est de classe 2 et IPx4

  9. Bonjour,
    Pour information et je ne pense pas être le seul dans ce cas, le CONSUEL vient de m’être refusé car j’ai équipé ma nouvelle maison d’une cabine de douche avec jets hydro qui n’a pas de toit, il considère à ce moment que la SDB est entièrement en volume 0 et donc pas de lumière ni de prise ce qui n’est pas envisageable dans une SDB…
    En revanche, je n’ai trouver aucune information concernant ce point sur les cabines de douche avec jets hydro.
    Si quelqu’un peux m’éclairer SVP

  10. Bonsoir

    À mon avis ce n’est pas un problème de toit

    C’est un problème de jets horizontaux.
    Dans ce cas le volume 1 est délimité par les parois qui font obstacle aux jets.

    Car sinon je ne vois pas de texte normatif faisant référence à ce point.

  11. Bonjour

    Déjà un grand merci pour ce blog que je consulte régulièrement car les explications sont vraiment claires .

    J’ai un petit problème concernant l’emplacement d’un interrupteur de plafonnier dans une SdB.
    En effet , la configuration du lieu fait que lorsque l’on ouvre la porte ( poussant à droite ) de la SdB , le bac à douche se trouvant à droite , l’interrupteur se trouverai à 10 cm de la porte pivotante et vitrée d’accès au bac à douche . Pourriez vous me donner votre avis sur ces différentes possibilités , soit un mettre un inter spécial ( étanchéité ) , soit de faire tout le réseau en TBT ( pas super efficace pour le plafonnier) soit un système émetteur ( pile ) / récepteur radio ou plus beaucoup plus simple, si cela est dans les usages, de placer l’inter coté extérieur de la SdB .
    D’ avance merci .
    Nota : le consuel passera .

  12. Bonjour,

    Au niveau de la salle de bains, la norme NFC 15-100 précise ce qui suit « dorénavant, les volumes peuvent être limités par la présence de parois fixes et pérennes jointives au sol et dont la hauteur est supérieure ou égale à celle du volume concerné ». Qu’entend on par parois fixes et pérennes ?

    Est-ce qu’une paroi en verre fixée de haut en bas (2m50) et jointée au sol serait considérée comme paroi fixe et prenne?

    Merci

    • Bonjour,

      Non, une paroi en verre n’est pas considérée comme pérenne (elle peut cassée). J’ai eu le cas avec un contrôle CONSUEL.

      Cordialement

  13. Bonjour,
    Merci pour article. Je souhaiterai vous faire part d’un cas de figure que je rencontre qui ne me semble pas abordé ici.
    Dans le cas d’une cloison en carreau de plâtre de 200cm d’une douche (qui ne couvre donc pas totalement la hauteur du volume) et situé dans le volume 2, comment est mesuré la distance si une prise est placé au dos de cette cloison à 120cm du sol ?
    Faut-il tracer un trait droit en le centre de la tête de douche jusqu’à la prise en passant à travers la cloison ? Ou faut-il appliquer une règle de contournement vertical en passant par dessus la cloison et en redescendant le long de l’autre côté (ce qui change tout car dans le premier cas, la prise ne pourrait pas être installée car située en volume 2, dans le deuxième cas elle deviendrait hors volume).
    Merci d’avance.

      • Bonsoir

        Pour limiter un volume, une paroi doit être fixe et pérenne, mais sa hauteur doit être supérieure à celle du volume concerné.

        Dans ce cas si la paroi fait 200cm, elle ne peut donc pas limiter le volume.
        La prise ne peut donc pas être derrière la cloison, car sinon elle se touverait probablement en volume 1 ou 2.

      • Merci pour votre réponse.
        J’en étais arrivé à la conclusion inverse pour ma part et pensais partir sur une cloison hauteur plafond.
        Extrait d’un forum dont les messages datent de 2017 (je ne sais pas si je peux mettre le lien) :

        – “Ayant eu un passage de consuel suivi d’un refus pour :
        La cloison de la douche a l’italienne ne monte pas jusqu’en haut du coups cela ne délimite pas le volume. Et dû coups mes prises rasoirs et LL ne sont plus aux bonnes distances. ”

        – “Cette nouvelle norme s’applique pour les permis de construire postérieurs au 27/11/2015
        Auparavant il suffisait que la cloison fasse 1m80 avec application du contournement vertical. ”

        Je crois donc comprendre qu’une cloison dont la hauteur total est inférieure strictement à la hauteur du volume de la douche n’existe plus lors de la mesure des volumes avec la toute dernière norme, de même que cette notion de contournement vertical.

        Qu’en pensez-vous ? Avez-vous d’autres éléments dans la norme qui pourraient aller dans le sens d’un contournement vertical dans le cas d’une cloison dont la hauteur est inférieure à la hauteur du volume considéré ?

        Merci.

  14. Bonjour Guillaume,
    J’installe une salle d’eau ouverte dans une chambre parentale. Cette salle d’eau est cloisonnée de deux côtés par des murs en carreaux de plâtre hydrofuges toute hauteur, du sol au plafond. Un troisième côté est fermé par un mur en carreaux de plâtre hydrofuge toute hauteur sur la moitié de la largeur, par une porte en verre battante sur l’autre moitié. Enfin, le dernier côté est cloisonné par une partie de verre toute hauteur.
    Je souhaite installer des interrupteurs sur deux des cloisons en carreaux de plâtre, à l’extérieur de la douche, ainsi qu’une applique, en ai-je le droit ? Ces interrupteurs peuvent-ils être proche des vasques de lavabos ? Je souhaite également installer des plafonniers basse-tension dans la douche et à l’extérieur, est-ce possible ? Je peux vous faire parvenir un plan si vous me communiquez une adresse mail. Merci d’avance pour votre réponse !

    • Bonjour

      Si vos cloisons vont jusqu’au plafond et sont en carreaux de plâtre, elles limitent donc les volumes.
      Les volumes se déterminent en faisant le contournement de ces cloisons.
      Par ailleurs, le calcul des volumes n’est pas le même suivant qu’il s’agit d’une baignoire, d’une douche avec receveur, d’une douche sans receveur, d’une douche avec jets horizontaux

      Pour mettre un interrupteur vous devez être hors volume
      Pour mettre une applique vous pouvez être en volume 1 ou 2 mais en mettant des luminaires adaptés à ces volumes

      Les vasques de lavabos, n’entrent pas dans le calcul des volumes, pouvez pouvez donc être proche de celles-ci. A vous cependant de faire cela avec bon sens.
