Pieuvre électrique et le kit électrique, la bonne solution pour votre chantier

Pieuvre électrique et le kit électrique, la bonne solution pour votre chantier

Non je ne vais pas écrire ici un remake de vingt mille lieux sous les mers, et non je ne suis pas le capitaine Némo. Oui, je vais par contre vous parler de pieuvre, mais de pieuvre électrique et aussi de kit électrique. Un système qui peut vous aider à gagner du temps et à vous simplifier les travaux d’électricité.

Pieuvre électrique, définition et principe:

La pieuvre électrique (aussi appelée araignée électrique) est un système de distribution de l‘installation électrique. Le principe est simple: l’ alimentation électrique est envoyée sur une boîte de dérivation qui distribue elles même les différentes commandes et récepteurs dans tout l’habitation: interrupteurs, prises, points lumineux etc…… Cet ensemble fait donc penser à une pieuvre (ou à une araignée) avec ses tentacules, d’où son nom.

La pieuvre électrique est située dans les faux plafonds, et permet donc de réaliser l’étape de pose du placo-plâtre en même temps que l’électricité. Pour une installation électrique complète, il faut plusieurs pieuvres électriques afin de faire le maillage de tout le réseau électrique (courant fort et courant faible).

installation électrique en faux plafond

Exemple de pieuvre électrique installée en faux plafonds

La réalisation des pieuvres électriques:

L’étude en amont / les plans électriques:

Les pieuvres électriques sont réalisées à partir du plan d’implantation électrique ou plan architectural: à l’aide de ce plan, la pieuvre électrique est réalisée et positionnée dans l’habitation sur un plan, avec les longueurs de gaines et de fils électriques nécessaires (ces longueurs sont mesurés avec de la marge, afin de ne pas avoir de gaines trop courtes lors de la pose).

Les éléments techniques qui constituent  la pieuvre électrique:

Chaque pieuvre électrique est constituée de:

  • Gaines ICTA avec les fils électriques correspondants aux éléments en bout de ligne (prises, interrupteurs…). Chaque ligne est identifiée grâce à un scotch avec une indication qui correspond à celle du plan: ex PC35 – prise de courant 35.
  • D’une boîte de dérivation avec les câblages réalisés, boîte identifiée sur le plan et numérotée.
pieuvre électrique gaine ICTA identification

identification sur une gaine de pieuvre électrique

Des exemples de plans de pieuvre électrique:

Voici le plan architectural global présentant les pieuvres électriques pour un logement.

Pieuvres électriques dans un logement

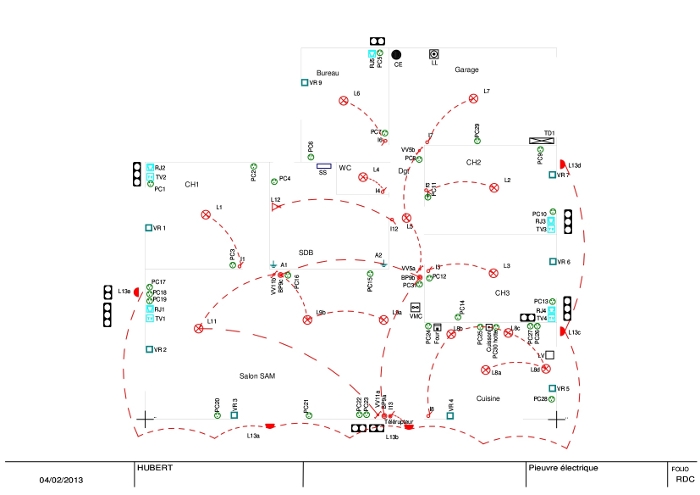

Le plan suivant concerne les éclairages et permet de localiser les commandes (interrupteurs et boutons poussoirs) et les récepteurs (lampe et DCL) dans le logement:

pieuvre électrique plan électrique des éclairages

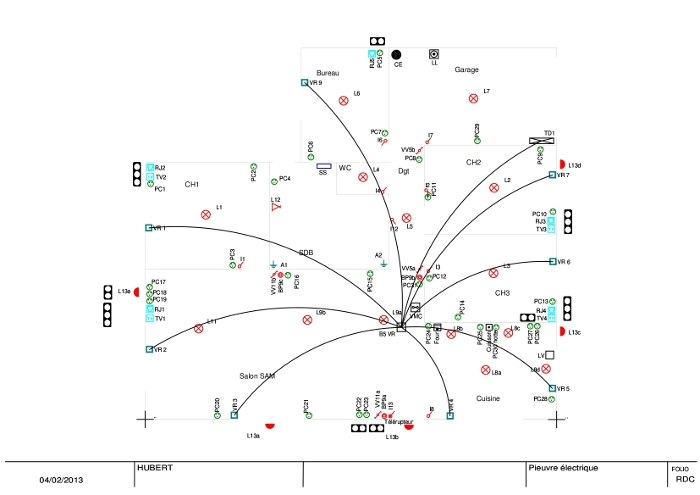

Les volets roulant possèdent une araignée électrique dans cette habitation:

pieuvre électrique Boite de dérivation pour les volets roulants

Les réseaux de courant fort et de courant faible sont tirés directement depuis la GTL vers les points de destinations. Ces alimentations, appelées lignes directes, sont fournies dans le kit électrique.

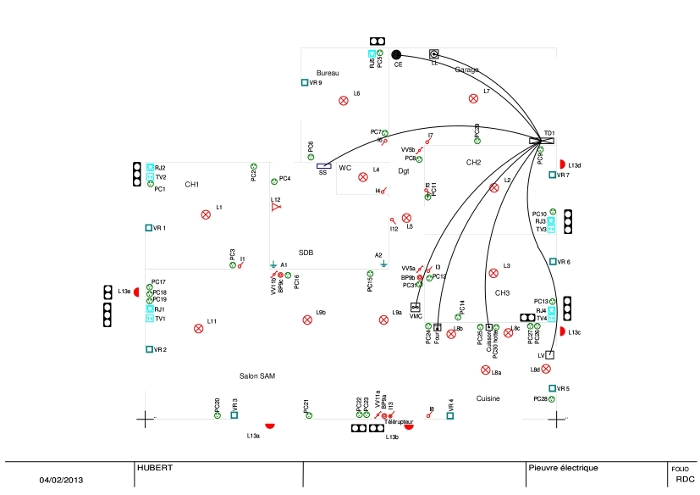

lignes prises spécialisées de l'installation électrique

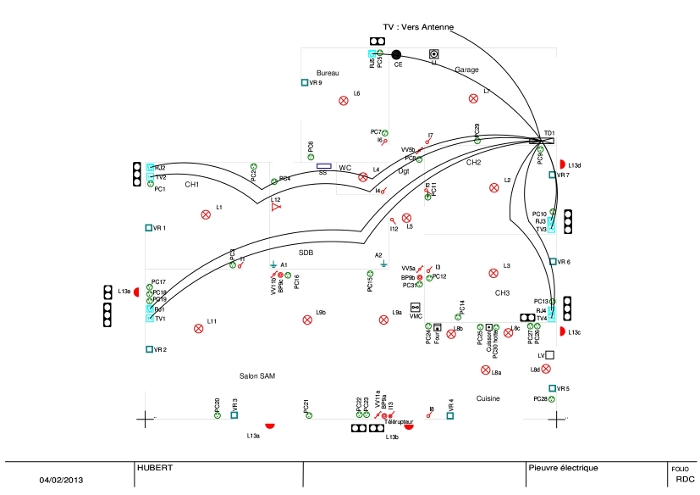

prises réseau VDI tv téléphone sur un plan électrique

Et le Kit électrique, c’est quoi?

C’est l’association de plusieurs pieuvres électriques ,de l’appareillage, des boîtes d’encastrement et du tableau électrique pré-câblé. Cet ensemble forme ainsi un kit appelé kit électrique. C’est une solution clé en main pour faire l’ensemble de votre installation électrique.

Le kit électrique contient aussi les lignes directes: ce sont les gaines ICTA avec des fils électriques qui sont dédiées aux prises spécialisées (lave vaisselle, machine à laver, sèche linge

Les lignes de courant faible sont aussi dans le kit électrique. Ce sont également des lignes directes, avec du fil TV ou réseau.

Les avantages  de la pieuvre électrique pour votre chantier:

La pieuvre électrique à de nombreux avantages:

  1. La distribution des gaines ICTA est déjà réalisée. Vous n’avez plus qu’à poser les pieuvres selon le plan fourni avec les pieuvres électriques.  Plus aucun fil électrique a tirer, plus aucune gaine ICTA à aiguiller.
  2. Les boites de dérivation sont câblées, les montages et schémas électriques sont simplifiés: Il ne vous reste plus qu’à câbler d’un côté l’appareillage, et de l’autre côté le tableau électrique. Plus besoin de perdre du temps à câbler les boîtes de dérivation.
  3. La facilité de pose: La pieuvre électrique est simple à poser, si vous êtes un ancien féru de Lego, c’est dans la poche! Il suffit de suivre le plan fourni avec la pieuvre, vous ne pouvez pas vous tromper.
  4. Vous gagner du temps sur votre chantier, vous pouvez poser immédiatement votre placo après avoir positionné les pieuvres électriques (ou en même temps).

Le kit électrique vous permet également:

  1. De vous abstenir de faire votre plan et vos calculs au niveau du tableau électrique: chaque alimentation qui fait partie d’une pieuvre électrique, va se câbler directement au tableau électrique.
  2. Le tableau est précablé en conformité avec la norme NF C 15-100: aucun souci à prévoir avec le CONSUEL de ce côté là!
  3. De ne pas oublier de matériel et de référence d’appareillage: aucun calcul à faire, l’appareillage est livré conformément à votre plan.
  4. Une fois de plus, vous gagner du temps, pas de matériel à aller chercher, tout est livré dans le kit électrique.

Quelques questions réponses à propos su système de pieuvres électriques

Dans quel cas avoir recours au kit électrique et à la pieuvre électrique?

Vous pouvez très bien avoir recours à la distribution à base de pieuvre électrique dans le cadre d’une rénovation en électricité, pour une extension, ou dans le cas d’une installation électrique neuve. Le seul point technique est que les boites de dérivation de pieuvre électrique doivent être accessibles. C’est lors de l’étude en amont que la position de la pieuvre électrique sera déterminée, idéalement dans un placard ou WC en faux plafond.

Quelle est la différence de prix entre une pieuvre électrique et un électricien?

J’ai écris un article et c’est à lire ici: La différence de tarif entre un kit électrique complet et l’intervention d’un artisan.

Quel temps faut il compter pour poser une pieuvre électrique?

Difficile de répondre à cette question de manière générique, mais il est clair qu’une installation pieuvre électrique est très rapide à poser. Sur une maison de plain pied de 100m2, il faut compter 1 grosse journée à 2 (juste pour poser les pieuvres).

Pour un novice qui ne sait pas comment installer une pieuvre électrique, il faut un peu plus de temps.

Comment est fabriquée une pieuvre électrique?

La fabrication d’une pieuvre électrique:

La réalisation des pieuvres électriques reste artisanales: les lignes sont tirées une par une dans les gaines ICTA, marquées en bout. Les boites de dérivation sont identifiées et reportées sur le plan fourni avec le kit électrique.

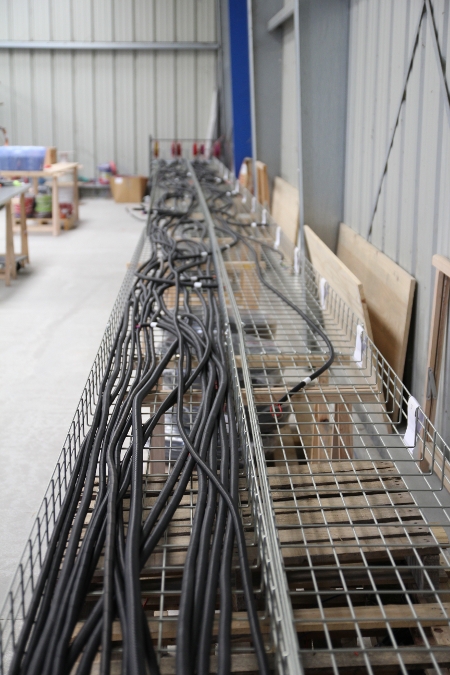

Voici la « ligne de tirage » qui sert à mesurer les gaines à la bonne longueur et à tirer les fils électriques à l’intérieur:

pieuvre et kit électrique pour l'habitation

Ligne de tirage pour fabriquer les pieuvres en électricité

Les boites de dérivation sont percées au bon diamètre correspondant aux gaines ICTA qui rentrent à l’intérieur:

Kit de pieuvre électrique pour le logement NF C 15-100

Le kit électrique est fabriqué selon les plans par un pieuvriste

Le conditionnement des pieuvres électriques:

Les pieuvres électriques sont livrées prêtes à poser. elles sont enroulées de façon à occuper moins de place. Chaque boite de dérivation est numérotée pour chaque pieuvre, en corrélation avec le plan électrique livré.

installation pieuvre électrique

Araignée électrique conditionnée, prêt à l’expédition

Le tableau électrique est précablé et identifié, une bonne façon pour gagner du temps et faciliter la vérification lors du passage du CONSUEL

kit électrique et tableau précâblé

Tableau électrique précâblé

identification des lignes précâblées du kit électrique au niveau du tableau

Tableau électrique correspondant à une pieuvre électrique pour une maison

Vous avez aimé cet article ?
Écrit par Guillaume, électricien expert
Guillaume DENIS
Électricien
Passionné par l'électricité, qu'elle vienne d'un transformateur ou qu'elle soit issue du soleil. Ingénieur électronicien de formation, j'ai décidé de me reconvertir en tant qu'électricien en...
8 commentaires
Tellec
25 avril 2023

Bonjour,

La pieuvre électrique a été beaucoup utilisée en incorpo dans les appartements des années 1970-80 en les plaçant au milieu du plafond de la pièce. Aujourd’hui, on met des DCL bien que le boitier soit plus étroit.

Mon immeuble a été construit en 1991 et c’est le système qui a été utilisé. Ce sont des bulbes inversés avec une ouverture fermée par un couvercle à crochet large de 94 mm. Le tout coulé dans le béton.

Ce que je critique sur ce système, c’est la facilité de l’intervention pour les réparations et dépannages. L’ouverture est trop étroite et attraper les connecteurs Wago présents peut causer des dommages aux fils en essayant de les déployer vers l’ouverture du boitier.

J’aurais pensé qu’une pieuvre électrique se mettrait vers le centre de l’habitation dans un placard plus accessible.

Pour le repérage des circuits, il y a aussi les couleurs de fils notamment pour les phases.

Ensuite dans une habitation, rien n’empêche de mettre un pieuvre principale et des pieuvres secondaires.

Anthony
5 mars 2021

Bonjour,
Je suis sur le point de rénover complètement l’installation électrique d’une maison de 1970.
Le tableau électrique se situe au sous-sol.
J’ai l’intention de tirer les gaines d’alimentation depuis le tableau au sous-sol jusqu’à des pieuvres situées dans les combles en passant par la cheminé inutilisée.
Ma question est: est-il possible de répartir de ces pieuvres situées dans les combles jusqu’aux équipements situés à l’étage au-dessous en y effectuant des saignées du plafond vers le sol (en dépassant la limite des 80cm depuis le plafon)?

gabriel
27 janvier 2021

Bonjour,

Je souhaite rénover une vielle maison dont les mur son épais et en béton, est-ce utile et possible de mettre des pieuvres et d’encastrer les boites sur les murs vertical ?
Merci

pasini
13 février 2019

j’ai un soucis de coupure de courant à certaines heures du main et du soir, j’ai fais venir un électricien qui nous a dis de vérifier ou se trouve la pieuvre qui dessert le rdc de notre maison, en ce qui concerne le 1er étage tout va bien, nous avons fait construire notre maison en 1991 e nous nous souvenons pas ou se trouve cette pieuvre comment peut on faire pour trouver celle ci merci de votre réponse

richard jf
24 septembre 2018

quelle lattitude si je veux au dernier moment déplacer une prise ou un inter dans une meme pièce
quel mou ? 1m ou1.5m ou2m
merci par avance
jf richard

Bertrand
27 octobre 2016

Bonjour,
mon installation électrique est en pieuvre. La fibre va bientôt être installé chez moi et je me demande si je peux changer mes câbles RJ45 cat5 en cat6 !
Est-ce facilement réalisable ?
Cordialement,
Bertrand

Guillaume
27 octobre 2016

Bonjour,

En se servant des câbles existants comme aiguille, c’est faisable (utilisez du lubrifiant comme je le conseille dans cet article)

Cordialement

Guillaume

TRUCHET
20 octobre 2016

Bonjour,

Je suis sur la point d’acheter un appartement entièrement à rénover mais dans lequel il n’y a pas de placo pour faire passer les gaines électriques, il faudrait donc utiliser des goulottes.
est-ce que cela est réalisable avec une pieuvre?

Merci bcp
Cordialement
Cécile

Guillaume
20 octobre 2016

Bonjour,

La pieuvre n’est pas conseillée dans votre cas de figure.

Cordialement

Guillaume

julien
11 mars 2015

Bonjour,

Je renove une maison complètement inutilisée depuis au moins plus de 40 ans.

1 – Pour les pieces du RDC, est ce qu’il est possible de prévoir de placer la pieuvre ailleurs qu’au plafond ? Dans le sol sous la dalle/chappe par exemple ?

Merci pour tous vos articles !

Guillaume
12 mars 2015

Bonjour,

La pieuvre est idéalement placée en faux plafonds. Il faut en effet pouvoir accéder aux boites pour un éventuel dépannage.

Cordialement

Guillaume
