Les enjeux du bâtiment sont clairement orientés sur les économies d’énergie.

La plupart des nouveautés des fabricants de matériel électrique s’axent donc sur ce créneau et je vais vous en présenter une que j’ai pu tester, la solution sans fil de gestion active de l’énergie de Legrand.

Sans plus attendre, entrons dans le vif du sujet:

Présentation de la solution  de gestion active de l’énergie Legrand

Legrand a mis au point un nouveau système sans Fil de gestion active de l’énergie qui est composé de modules programmables qui mesurent la consommation d’énergie des équipements raccordés et  qui vous permettent d’agir pour consommer moins.

Concrètement, ce système est composé de prises électriques qui se branchent sur l’installation existante (pas de travaux donc) et qui permet de mesurer votre consommation.

En fonction des résultats que vous obtenez, vous pouvez venir piloter certains appareils afin de diminuer la consommation électrique.

Le système sans fil de gestion active de l’énergie Legrand est donc architecturé selon 3 grandes parties:

  • Visualisation: permet de recueillir les données des différents capteurs et envoyer des ordres de pilotage
  • Commande: permet de récupérer des données (température, hygrométrie, présence)
  • Mesure: permet de mesurer des données de consommation sur lesquels le pilotage n’est pas possible
  • Mesure et pilotage: permet de mesurer certaines consommation et d’agir sur les éléments connectés à l’installation électrique pour diminuer la consommation

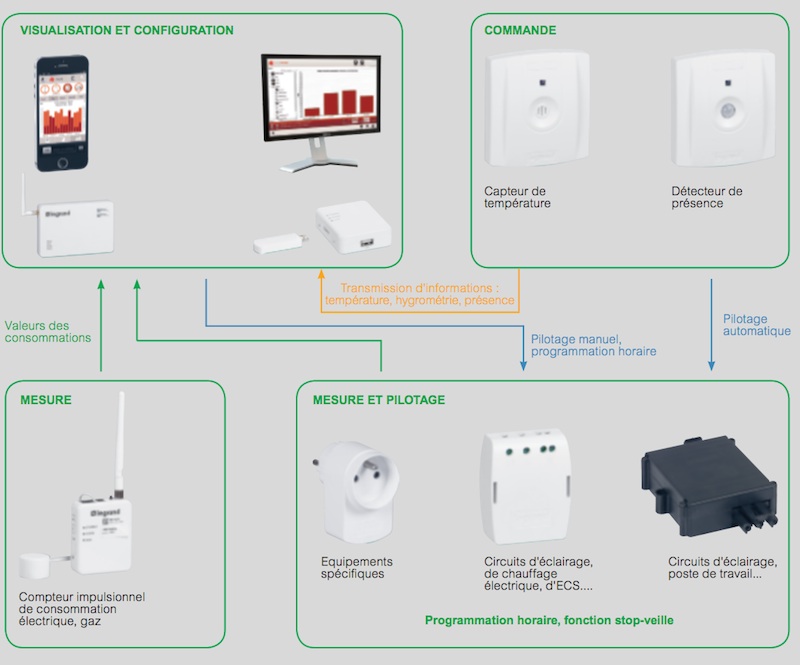

systeme sans fil de gestion active de l'énergie de  Legrand
Le système Legrand s’architecture en 4 groupes

Voici une vidéo explicative du fonctionnement globale de la solution

Installation du prêt à poser référence 049052

J’ai pu tester ce produit avec un pack prêt à poser (référence 049052) et quelques modules supplémentaires (capteur de température, capteur de présence et relais).

Je vais donc commencer par vous décrire ce pack et ces accessoires, la façon de l’installer et son fonctionnement.

domotique Legrand gestion de l'énergie
Système sans fil de gestion active de l’énergie Legrand 049052

Contenu du pack Legrand 049052

Le pack Legrand est composé de 3 prises à brancher et d’une clé USB qui permet de piloter l’ensemble et de récupérer les mesures de consommation électrique.

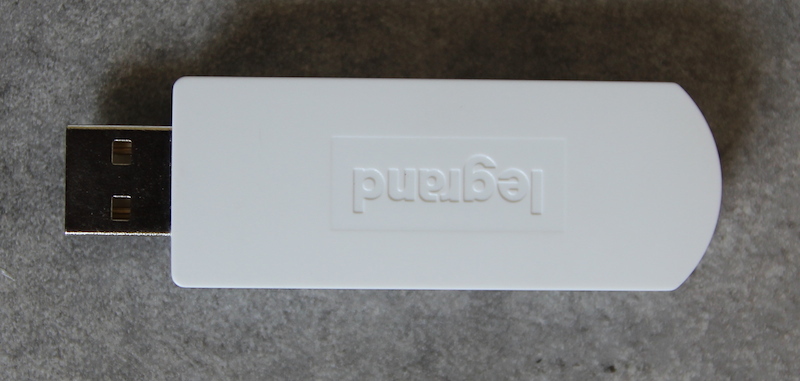

clé USB Legrand Système sans fil de gestion active de l'énergie
La clé USB permet de commander les modules d’énergie et de récupérer les données

Parmi les 3 prises électriques, il y a un module coordinateur et deux autres prises d’analyse.

Le module coordinateur permet aussi de faire l’analyse de consommation et le pilotage de l’appareil branché dessus.

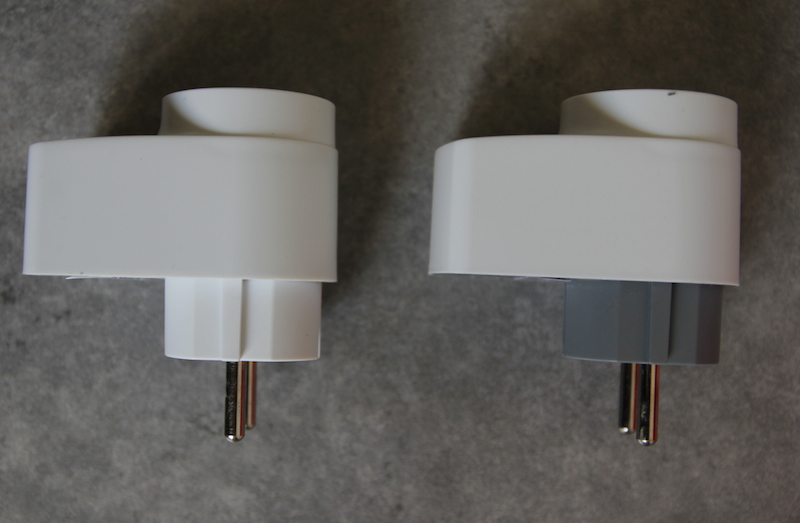

Système Legrand de gestion de l'énergie
Les modules de gestion d’énergie se branche sur les prises à analyser. La prise en gris est le coordinateur

Le tout est bien entendu livré avec la notice qui est assez succinste, mais pour la bonne raison que tout se passe sur ordinateur avec les explications (nous le verrons dans la suite de l’article)

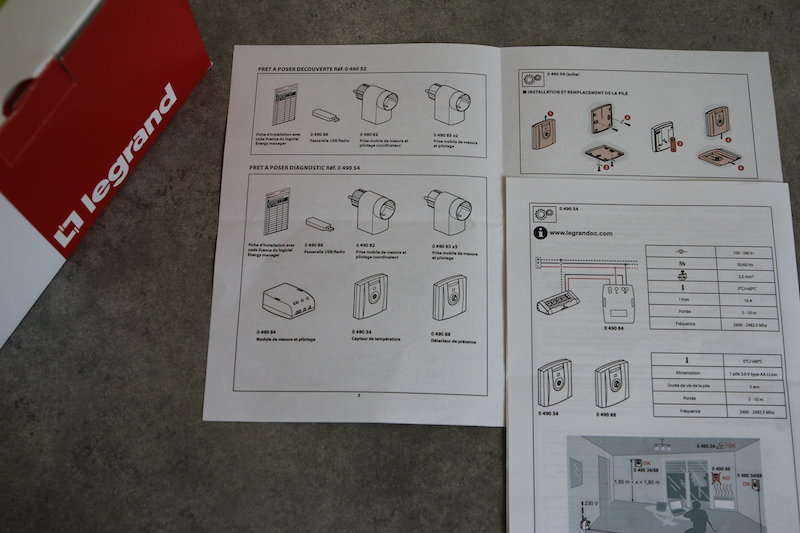

notice
Le pack Legrand est fourni avec une documentation qui présente l’ensemble des modules disponible

Accessoires supplémentaires

Comme on le voit sur la notice de la photo précédente, il est possible de rajouter des modules supplémentaire et c’est ce que j’ai pu tester aussi en réalité avec l’ajout:

  • D’un capteur de température et d’humidité
  • D’un détecteur de présence qui permet d’activer les autres modules (en utilisant la programmation)
  • D’un module type contacteur

Voici les visuels de ces modules ajouté au pack Legrand

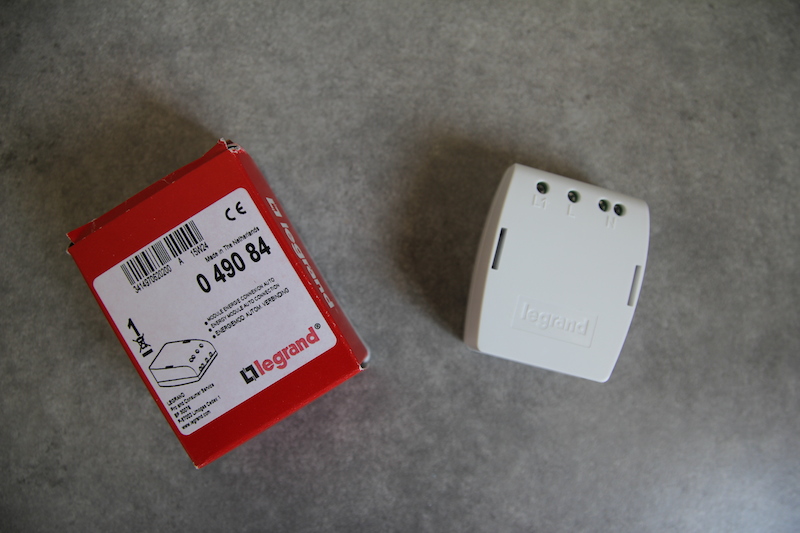

049084 Legrand Module
Module de gestion du système Legrand de gestion de l’énergie

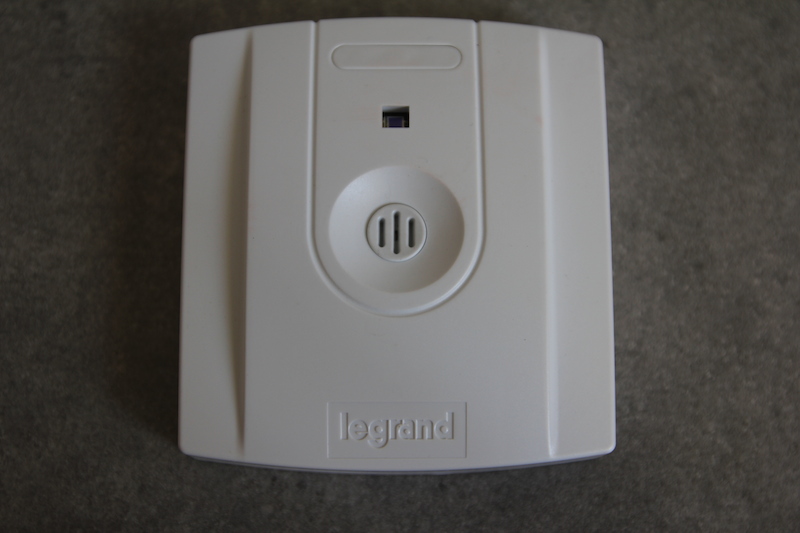

049034 Legrand
Capteur de température Legrand référence 049034

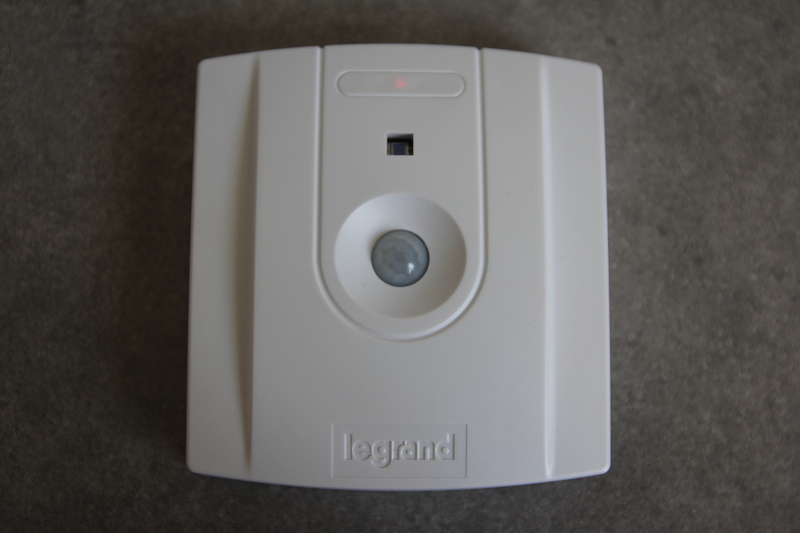

049088 Legrand
Capteur de présence Legrand 049088

Installation du système sans fil de gestion active de l’énergie de Legrand

L’installation passe par le téléchargement d’un logiciel, « energy manager » (disponible ici)

Il faut préciser que ce logiciel n’est compatible que sur Windows: Je trouve cela dommage (encore plus pour moi, car je ne suis équipé que de Linux et Mac, j’ai donc du trouver une solution).

D’autant plus qu’à l’heure d’aujourd’hui, la plupart des applications de ce type sont directement en ligne, les logiciels à installer se font de plus en plus rare.

La configuration du pack se déroule en 10 étapes principales

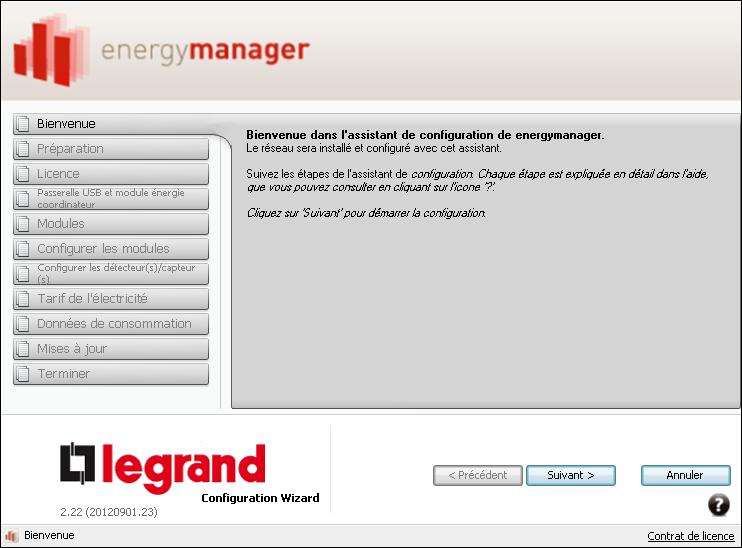

installation du système sans fil de gestion active de l'énergie

Pour installer ce pack, il faut suivre les indications données par le logiciel.

J’ai trouvé les explications très claires et je n’ai pas rencontré le moindre problème durant toutes les étapes suivantes:

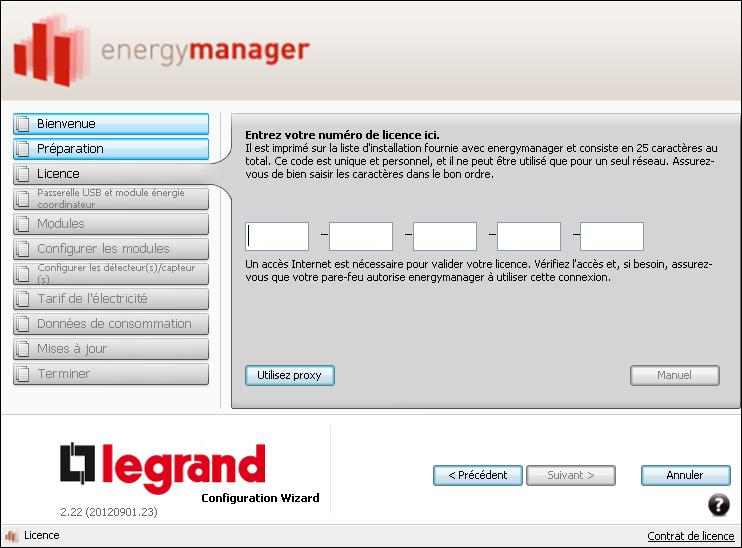

Le pack est fourni avec une licence qui doit être utilisé pour pouvoir installer les modules et bénéficier du système.

installation EnergyManager de Legrand

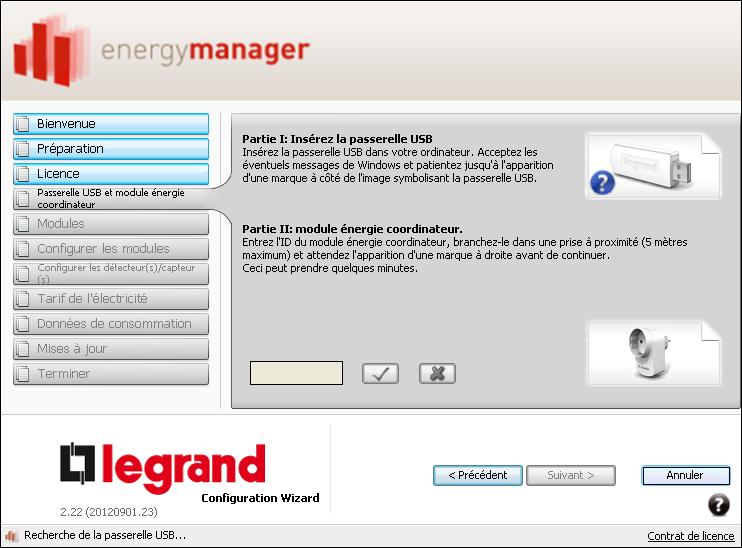

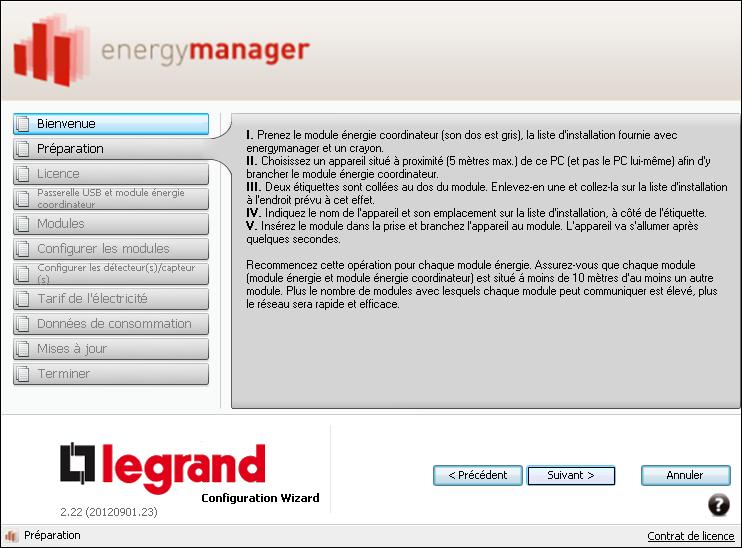

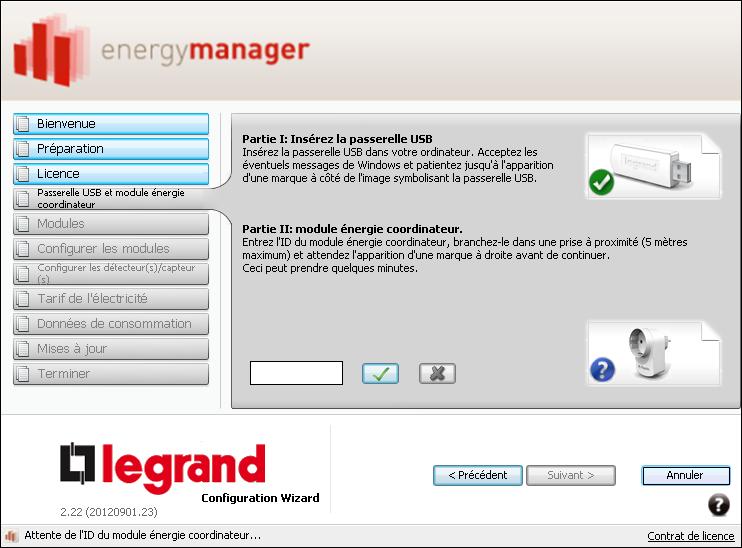

La première étape consiste à venir brancher la clé USB et le module d’énergie coordinateur à proximité (5m maximum) afin d’appareiller les deux modules.

Système sans fil de gestion active de l'énergie

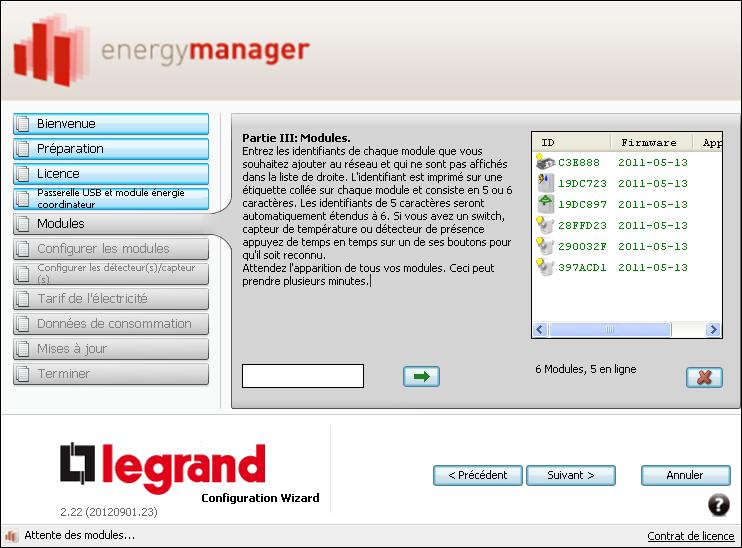

Une fois les appareils de contrôle installé et reconnu, il faut installer tous les autres modules.

Je me retrouve dans le cadre de ce teste avec 3 prises, 2 capteurs et un module relais pilotable.

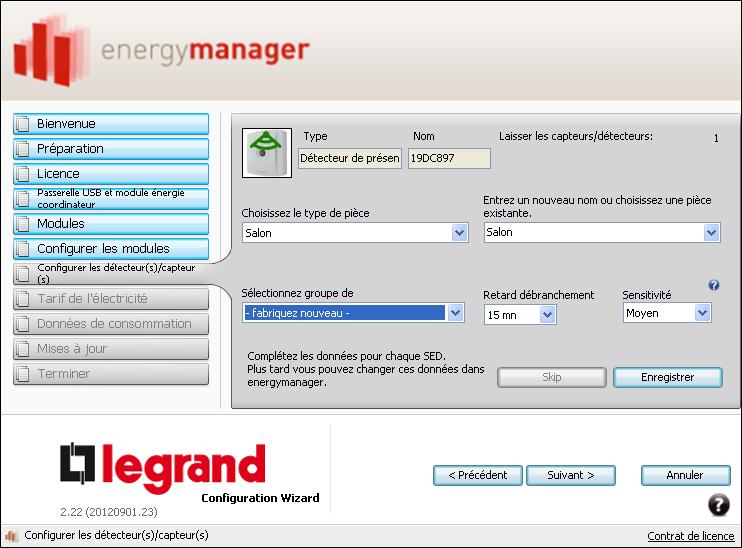

Chacune des modules peut être associé à un appareil et à une pièce avec une liste de suggestions:

EnergyManager by Legrand

Une fois tous les capteurs et modules nommé et affectés aux pièces, il faut intégrer le coût de l’énergie.

Avec ces données, nous serons en capacité déterminer les économies d’énergie mais aussi financières réalisées.

Pour information, au moment ou je teste ce produit, le kilowatt heure est à 0,0041 euros avec un cout en émission de CO2 équivalent de un kWh pour environ 0,09 kg d’équivalent CO2

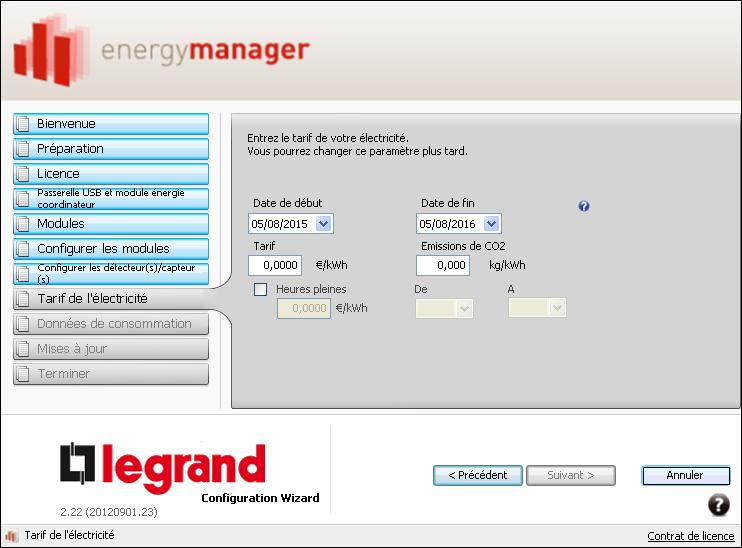

Système sans fil de gestion active de l'énergie
Il est possible de faire des ééglages des tarifs pour estimer les économies réalisées par la suite avec la solution Legrand

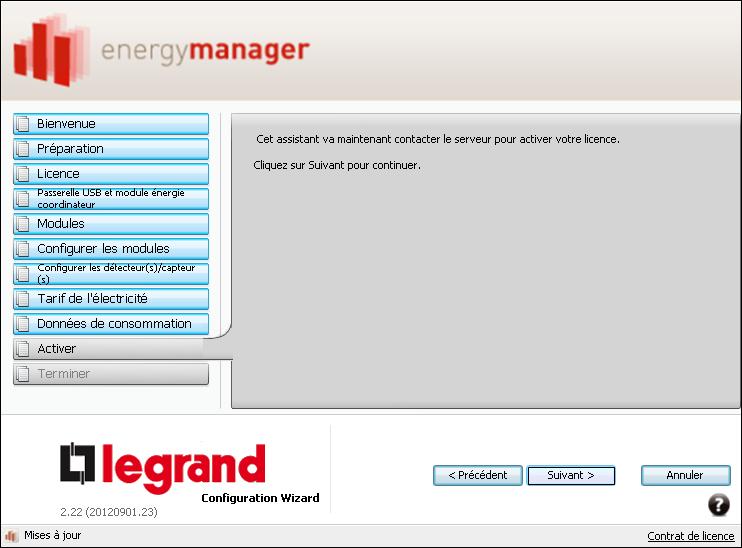

Installation de Energy Manager de Legrand
Fin de l’installation de la solution Legrand

Interface d’analyse Energy Manager de Legrand

Une fois les produits installés on peut accéder au logiciel Energy manager.

Ce logiciel va permettre dans un premier temps d’analyser la consommation avec des rapports d’analyse sur chaque éléments branchés sur les modules et ensuite de procéder à tous les ajustements pour réduire la consommation d’énergie.

Le menu principal permet d’accéder à toutes les fonctionnalités du logiciel:

  • Appareils: définition des différents appareils connecté
  • Pièce définition des pièces couverte par le système
  • Groupe: création de groupes de modules
  • Ajouter des modules: Permet de venir compléter le système en passant d’un pack découverte à un système d’analyse plus complet
  • Système: permet de visualiser le système dans sa globalité
  • Données personnelles: réglage du compte
  • Tarifs énergie: configuration pour régler les tarifs de l’électricité
  • Programme: zone permettant de venir créer des scénarios pour limiter la consommation énergétique
  • Sauvegarder: sauvegarde des données et des rapports

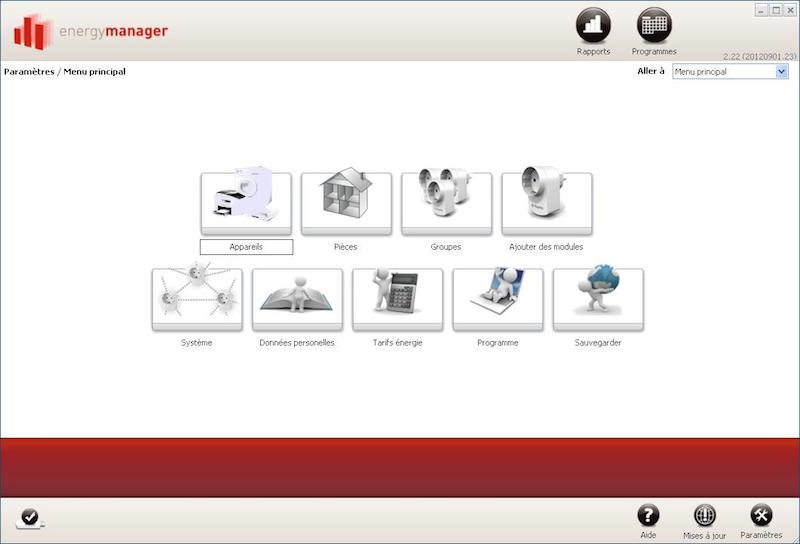

Energy manager
Ecran d’accueil du logiciel Energy manager

Il est également possible de venir reconfigurer chaque appareil et d’analyser en partie leur consommation.

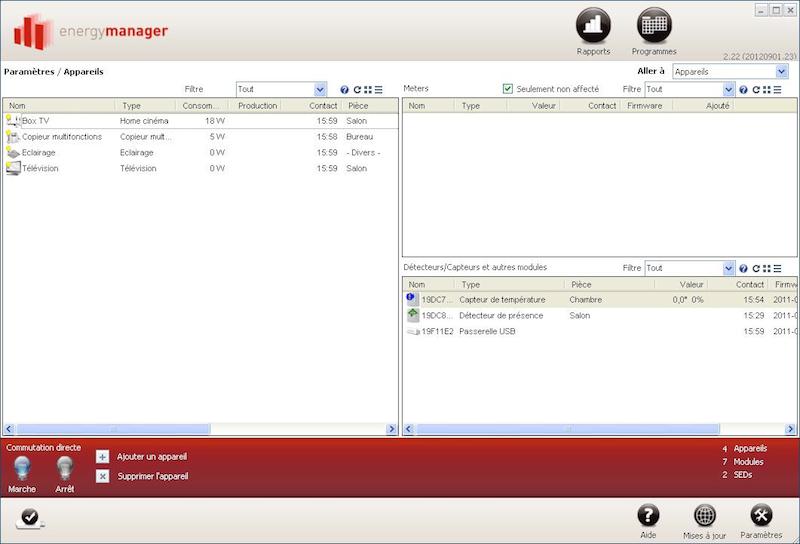

Gestion des produits dans Energy manager

Vous remarquerez en bas à gauche de l’écran qu’il est possible de piloter chaque module de façon indépendante (ON/OFF) et ce dans l’optique de créer des scénarios et venir faire des économies.

Toutes les données sont ensuite compilées sur dans des rapports. Bien évidemment sur le graphique ci dessous, je n’ai pour l’instant aucune donnée puisque j’ai juste installé la solution Legrand.

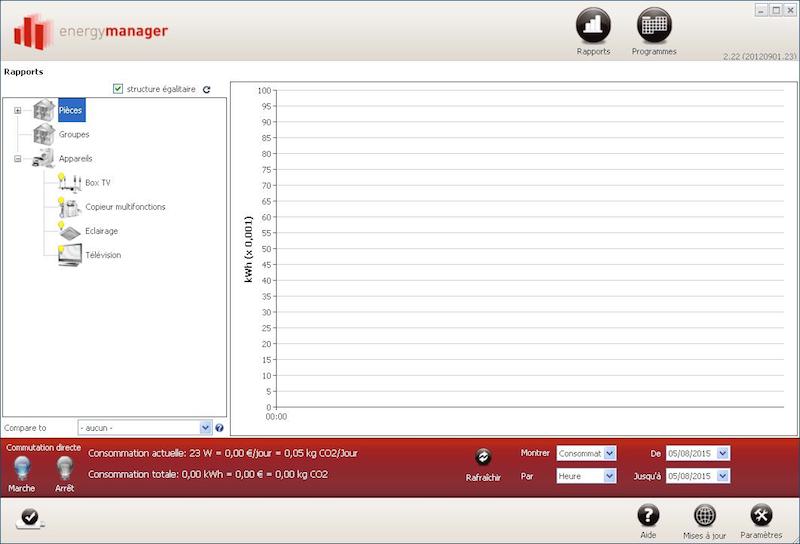

Energy manager
Le logiciel Energy manager permet de visualiser les consommations sous forme de rapports

La partie du logiciel Energy Manager qui devrait être intéressante se trouve dans l’écran programmation: C’est ici que les scénario sont mis en place pour piloter les modules et réaliser des économies.

Economies qui pourront être chiffrées puisque le tarif a été inclus en début de configuration de la solution.

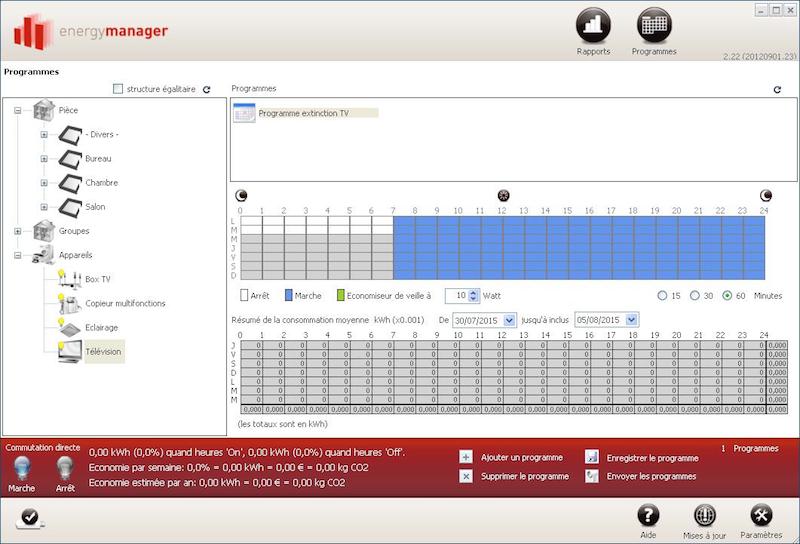

programmation modules Energy manager
Après analyse des consommations, il est possible d’agir sur les modules pour consommer moins

Mon avis sur ce produit Legrand:

Installation et mise en place

J’ai trouvé ce produit assez simple à mettre en oeuvre: il suffit de suivre les étapes indiquée pour arriver à installer le pack Legrand.

Je suis un peu plus réservé sur l’installation d’un logiciel sur ordinateur avec une clé.

Mais ce n’est qu’un pack découverte: les références 049053 et 049054 permettent d’utiliser le système sur tablette et d’agir à distance (en savoir plus ici sur les deux autres pack).

Des résultats à venir

Je n’ai pas voulu alourdir cet article avec la présentation et les résultats, c’est pourquoi je me suis cantonné à vous présenter uniquement le produit et comment il fonctionne dans sa globalité.

Je pense le faire fonctionner quelque temps et revenir avec un autre article et une première analyse un peu plus poussée des résultats.

Enfin, j’appliquerai ensuite des correctifs avec les fonctions de programmation pour vous donner les économies réalisables avec un tel produit.
