Le plancher chauffant électrique, comment ça fonctionne?

Principe de fonctionnement du plancher chauffant électrique

Le plancher chauffant électrique fonctionne sur le même principe que le chauffage électrique mural.

Un courant électrique circule à travers une résistance qui chauffe. La valeur de la résistance d’un plancher chauffant électrique est très importante. En effet, c’est une valeur de contrôle de bon fonctionnement (je l’explique plus en détail dans le chapitre sur l’installation).

La différence, c’est la mise en oeuvre qui change. Le chauffage électrique mural est installé au mur alors que le plancher chauffant électrique est coulé dans une chappe béton.

Description du plancher chauffant électrique:

Concrètement, un plancher chauffant électrique est cable électrique installé en spiral sur un trellis support.

Il est constitué:

  • D’une trame, le câble dans lequel circule le courant électrique et qui chauffe.
  • D’un trellis plastique qui supporte la trame. Il sert à fixer le plancher au sol.
  • D’une alimentation qui relie le câble chauffant à la boite d’alimentation (boite d’encastrement). Ce câble est appelé liaison froide.



explication composition plancher chauffant électrique

Description des éléments qui constituent un chauffage électrique au sol – Source THERMOR

Les étapes pour poser un plancher chauffant électrique.

Pour installer un chauffage électrique au sol, il faut respecter plusieurs étapes.

Dimensionnement du plancher chauffant électrique:

La première étape indispensable avant de penser à poser un plancher chauffant électrique, c’est de commander le matériel.

Oui mais avant de commander ce matériel, il faut aussi réaliser le dimensionnement et le chiffrage.

Pour ça, il faut se tourner vers les grossistes de matériel électrique. En leur fournissant un plan des lieux, ils sont en capacité de fournir la référence de plancher chauffant électrique.

Dans le cas de mon exemple, j’ai fourni le plan architectural avec la taille des pièces. J’ai obtenu en échange un devis équivalent pour les 3 pièces à équiper: Une grande cuisine, une arrière cuisine et une buanderie.

dimensionnement plancher chauffant électrique

Les planchers chauffants électriques sont positionnés sur les trois pièces entourées sur ce schéma

plancher chauffant électrique, comment le dimensionner?

Devis du matériel pour la pose d’un plancher chauffant électrique

La pose du plancher chauffant électrique:

L’installation d’un plancher chauffant électrique s’effectue sur isolant. Ce matériau apporte une solution d’isolation du sol et permet de stocker l’énergie calorifique.

La première étape consiste à tracer les éventuels meubles qui seront installés au sol.

C’est important dans mon exemple puisque un des planchers chauffants est installé dans une cuisine (et une arrière cuisine) avec des meubles qui nécessites des perçages au sol.

explication pose de plancher chauffant électrique au sol

Au sol, un matériau isolant est posé au préalable

Il faut également réaliser des tracés en correspondance avec les préconisations du fabricant du plancher chauffant électrique.

Dans mon exemple, la distance au mur doit être de 20cm minimum.

tutoriel d'installation de plancher chauffant électrique

Il fait respecter certaines distances notamment vis à vis des murs extérieurs

Une fois que les différentes contraintes sont prises en compte, il faut dérouler le plancher chauffant électrique.

Celui ci est conditionné en rouleau.

Il faut dérouler sur les longueurs et faire des allez-retour en coupant le treillis plastique de support de la trame chauffante à chaque changement de direction.

chauffage électrique au sol conditionné sous forme de rouleau

Le chauffage électrique au sol est conditionné sous forme de rouleau

Il faut débuter le déroulage au niveau de l’alimentation de la trame du plancher chauffant.

La trame chauffant est maléable et peux être tournée pour suivre les besoins de la pose du plancher chauffant électrique.

Enfin, une fois la trame répartie sur toute la pièce, il faut fixer le treillis avec des cavaliers fournis dans le kit.

Ces cavaliers maintiennent le plancher chauffant au sol. Ainsi, lors du coulage de la chappe, le treillis ne remonte pas à la surface.

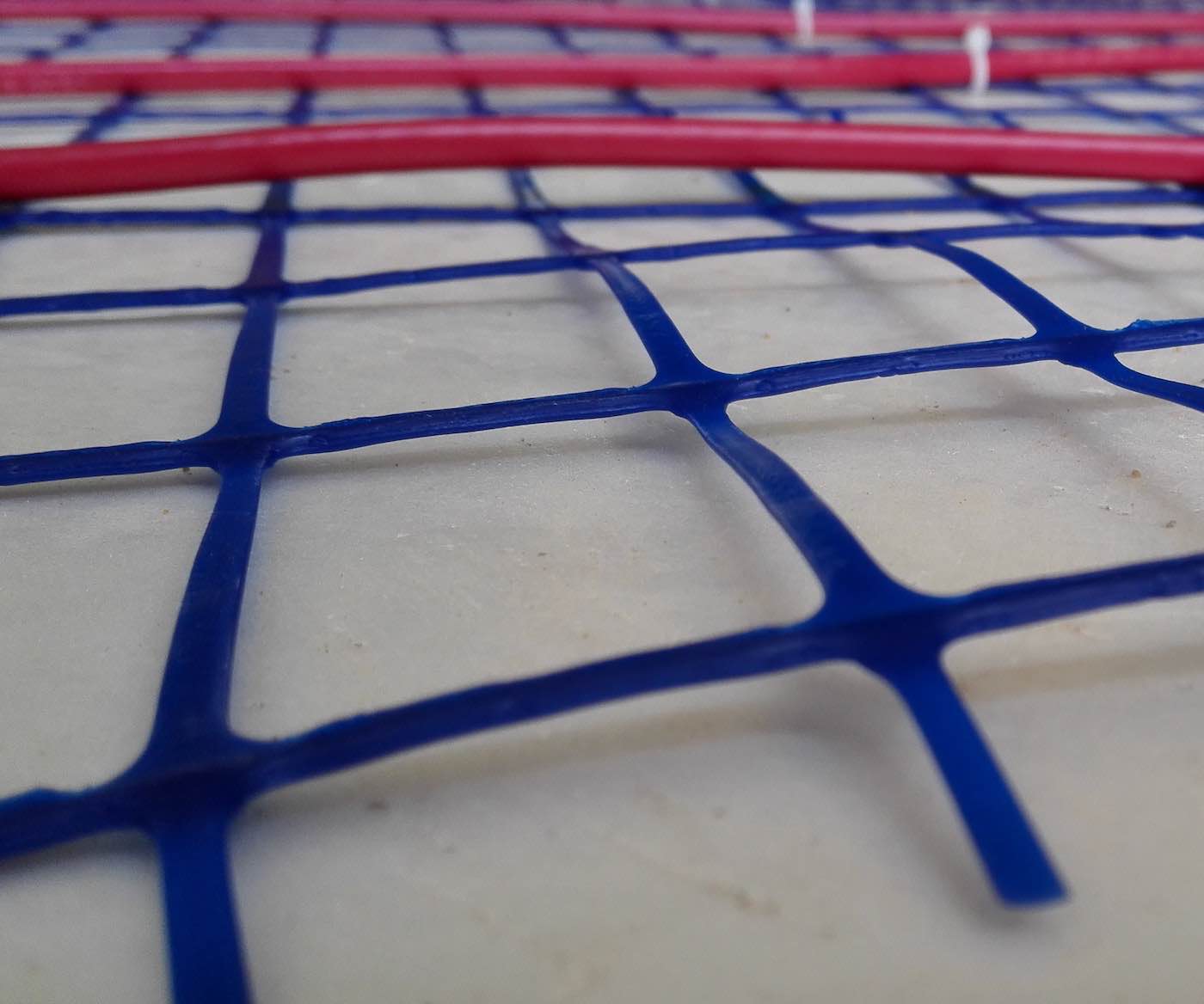

trame de chauffage électrique au sol

Le treillis du chauffage électrique au sol se découpe pour alterner les allez-retour

Il faut également fixer le cable d’alimentation (la liaison froide) de la trame chauffante.

c'est quoi la liaison froide sur un plancher chauffant électrique

La liaison froide – cable de raccordement du plancher au sol électrique

Le contrôle avant pose de la chappe sur le plancher chauffant électrique:

Une fois la trame du plancher chauffant électrique posée et fixée au sol, il faut faire une vérification de la valeur de la résistance de la trame.

En effet, c’est un moyen de vérifier que le plancher chauffant n’est pas endommagé et fonctionnel, avant la pose de la chappe.

La valeur de cette résistance est donnée par le fabricant et indiquée sur une étiquette au niveau du cordon d’alimentation du plancher chauffant électrique et aussi généralement sur la notice.

Une fois cette chappe coulée, il faut une fois de plus vérifier que la résistance est bonne et qu’il n’y a pas eu de détérioration lors de la pose de la chappe.

La vérification se fait avec un multimètre positionné sur Ohmmètre (sur la photo ci dessous, la mesure a été faite avec le fluke T5-1000).

test de la résistance sur un chauffage au sol électrique

Mesure de la résistance du plancher chauffant électrique pour vérifier le bon fonctionnement

Raccordement du plancher chauffant électrique:

Le plancher chauffant électrique se raccorde dans une boite d’encastrement.

branchement électrique d'un chauffage électrique

Raccordement en cours dans une boite d’encastrement électrique

L’alimentation va directement au tableau électrique. Le chauffage au sol est relié avec du fil électrique de section adaptée à la puissance du matériel.

Le plancher chauffant électrique est protégé par un disjoncteur qui dépend aussi de la puissance.

Calibre du disjoncteur de protection du plancher chauffant électrique et section de fil électrique.

  • 10A jusqu’à 2300W, section de fil électrique en 1,5mm2.
  • 16A jusqu’a 3500W, section de fil électrique en 1,5mm2 ou 2,5mm2.
  • 20A jusqu’à 4500W, , section de fil électrique en 2,5mm2.

Le pilotage se fait par thermostat. Ce thermostat contrôle un contacteur de puissance comme sur la rangée du tableau électrique ci dessous.

pilotage plancher chauffant électrique à l'aide d'un contacteur

Deux contacteurs de puissance pour piloter deux zones à l’aide de thermostats

Conclusion:

La pose d’un plancher chauffant électrique n’est pas un exercice  très compliqué dans la mesure ou on respecte les préconisations constructeur.

Il faut bien le fixer au sol pour qu’il ne se soulève pas au moment de la pose de la chappe.

Enfin, par précaution, tout au long du chantier, il faut bien indiquer sur un panneau visible dans chaque pièce qu’il y a un plancher chauffant électrique dans le sol. Cela évite les problèmes avec un plombier qui voudrait percer au sol!

Pour information, sur ce chantier, j’ai utilisé un plancher chauffant électrique de la marque Thermor. Vous pouvez retrouver les références en vente en ligne ici chez ManoMano.
