Il existe deux techniques de raccordement électrique au réseau des maisons individuelles. On parle alors de « type » de raccordement. Je vais vous expliquer aujourd’hui le raccordement électrique au réseau de type 1:

En quoi consiste un raccordement électrique au réseau pour une habitation?

Ce raccordement  électrique est effectué par les équipes ERDF (vous n’avez donc rien à faire, si ce n’est les démarches administratives – faire la demande de branchement).

Le principe est de créer une dérivation du réseau pour alimenter l’habitation en question. On parle de dérivation individuelle.

En pratique, cette dérivation est composée de plusieurs éléments:

  • Le coffret de branchement qui comprend le CCPICoupe Circuit Principal Individuel qui contient des fusibles pour la protection de la ligne et le sectionnement. Ce coffret est installé en limite de propriété par EDF. La liaison électrique est faite soit en souterrain soit en aérien
  • Un système de comptage: Le compteur électronique. C’est le compteur qui permet de faire votre relevé de consommation électrique
  • L’AGCP – disjoncteur de branchement de l’habitation (voir ici pour les explication du disjoncteur de branchement)
  • Les conducteurs électriques faisant la liaison entre le coffret installé par ERDF et l’habitation.

Et ce raccordement électrique au réseau de Type 1?

Vous vous doutez que si je parle de type 1, c’est qu’il existe un type 2.

Les éléments pour le branchement de type 1

Le type 1 est appliqué dans le cas ou la liaison entre le CCPI (coffret EDF avec les fusibles) et le compteur électronique est inférieure à 30m.

Dans le raccordement électrique de type 1 vous avez donc:

  • Le CCPI en limite de propriété
  • Le compteur électronique dans votre maison
  • Le disjoncteur de branchement dans votre maison
  • Le câble de liaison entre le CCPI et le compteur électronique, qui est enterré et protégé par un fourreau rouge (Gaine TPC)

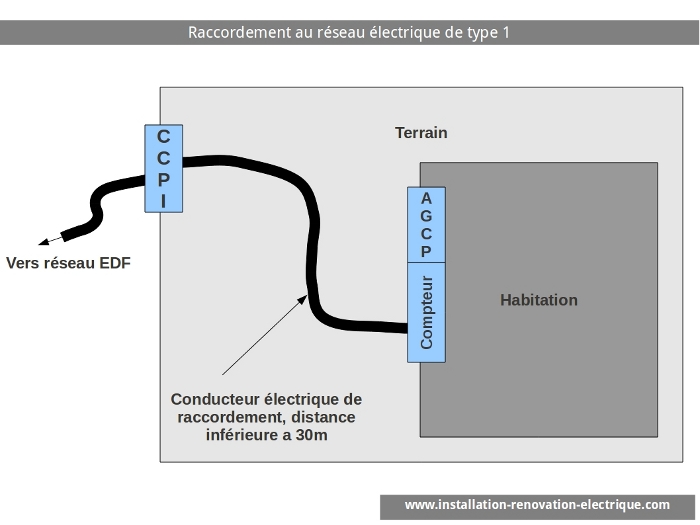

Schéma du raccordement électrique de type 1:

Branchement de type 1 au réseau ERDF raccordement électrique

Branchement de type 1: distance entre le CCPI et le compteur inférieure à 30m

Dans l’article sur la norme NF C 14-100, j’ai expliqué que le Point de Livraison, est situé au niveau du disjoncteur de branchement.

Pour rappel, ce PDL marque la limite entre la norme NF C 14-100 et NF C 15-100. Comme ce schéma l’indique, le PDL est situé à l’intérieur de l’habitation. La pose du câble de raccordement électrique entre le CCPI et le compteur dépend donc de la norme NF C 14-100 et c’est au fournisseur d’énergie de poser ce câble.

Vous avez aimé cet article ?
Écrit par Guillaume, électricien expert
Guillaume DENIS
Électricien
Passionné par l'électricité, qu'elle vienne d'un transformateur ou qu'elle soit issue du soleil. Ingénieur électronicien de formation, j'ai décidé de me reconvertir en tant qu'électricien en...
43 commentaires
vincent
15 mai 2024

Bonjour,
Je vous contacte afin d’obtenir un renseignement concernant ma fourniture d’électricité. J’habite sur HAGUENAU, en alsace.
Actuellement ma puissance de souscription est de 6KVA. J’ai en projet de mettre en place une pompe à chaleur qui nécessitera une augmentation de puissance à 12KVA.
En coffret de rue j’ai mon compteur Linky, et dans ma cave, j’ai le disjoncteur d’abonné ou AGCP. La distance entre les 2 est de 18m en sous-terrain via une gaine électrique, je dois être en raccordement type 1, est-ce bien cela ?
Le disjoncteur d’abonné est limité à 45A, ainsi il faudra le remplacer par un 60A , de plus le câble électrique an amont du disjoncteur d’abonné ( entre le linky en limite de propriété et le disjoncteur d’abonné dans ma cave ) est en 10mm², il faudra donc le remplacer par un 16mm².
D’où ma question : ce câble d’une vingtaine de mètres est bien remplacé par le technicien qui viendra me faire le remplacement de disjoncteur d’abonné ?
En vous remerciant de votre retour,

vincent
14 mai 2024

Bonjour,
Habitant près de Strasbourg, j’ai électricité de Strasbourg en fournisseur.
Quoi qu’il en soit j’ai le coffret CCPI en limite de propriété avec un compteur Linky (seulement le compteur pas de disjoncteur) à l’intérieur.
Puis une liaison en 10mm² jusqu’à ma GTL ( dans ma cave ) avec ma platine et mon disjoncteur de branchement.
Je vais installer une PAC et doit passer mon abonnement de 6KVA à 12KVA avec remplacement de mon disjoncteur car limité à 45A.
Cependant le câble de liaison entre le compteur dans la CCPI et le disjoncteur dans la cave, lui est en 10mm²: donc a remplacer par un 16mm².
Cette liaison fait 15m : Qui doit remplacer ce câble ?
C’est bien une installation type 1 malgré que le compteur est en limite de propriété lui ?

merci à vous
Vincent

Plisson
18 août 2022

Bonjour
Je jette une bouteille à la mer !
Je rénove un petit collectif
J’ai convenu avec enedis de mettre un coffret rembt en limite de propriété.
Ils me parlent d’installer une grille de terre en fond de fouille. Plusieurs personnes me disent qu’il n’y a pas besoin. Que dit la norme d’après vous ? Merci

Carminas
18 août 2022

Bonjour

Vous devez avoir une terre unique pour l’ensemble du batiment
Si ce n’est pas le cas, il faut en réaliser une.
Une grille à fond de fouille est une solution, mais il y en a d’autres

Etrard
3 août 2022

Vous dites que le câble entre le CCPI et le compteur doit être posé par le fournisseur d énergie
Depuis combien de temps est ce ainsi ? Avant c’ était au particulier à le faire lui même ou à le confier à une entreprise.

Alwïn
18 juillet 2022

« Ce raccordement électrique est effectué par les équipes ERDF (vous n’avez donc rien à faire, si ce n’est les démarches administratives – faire la demande de branchement).

Le principe est de créer une dérivation du réseau pour alimenter l’habitation en question. On parle de dérivation individuelle.

En pratique, cette dérivation est composée de plusieurs éléments:

Le coffret de branchement qui comprend le CCPI – Coupe Circuit Principal Individuel qui contient des fusibles pour la protection de la ligne et le sectionnement. Ce coffret est installé en limite de propriété par EDF. »

Bonjour suite a votre Blog j’aimerais préciser que ERDF n’existe plus mais est remplacé par Enedis et que EDF ne fais que fournisseur d’électricité, RTE s’occupe du transport 400 000V et 200 000V et Enedis s’occupe de la distribution, donc c’est Enedis qui installe les coffrets CCPI ou CCPC et des branchements de type 1 ou du type 2.

Toto
23 juin 2022

Un branchement en bout du réseau torsadé 3×35+2×16+Neutre porteur ; Le branchement possède un Un Compteur Mono.et Un Disjoncteur Diff. 30 A et en temps un branchement est tiré du même connecteur (N+P) pour une habitation en construction mais en chantier abandonné et sans Compteur ( Les deux voisins ont un Neutre COMMUN et sont distants inférieure à 30 M par branchement .Alors on demande qui est le branchement type 1 ou/et type 2 et qui va SUBIR la consommation du réactif si le chantier redémarre et que les deux habitations utilisent DES MOTEURS ( Perceuses + suppresseurs + machines à laver ….ect.) .

Charlotte
18 mars 2022

Bonjour,
Merci pour le blog très instructif.
J’ai deux questions que je souhaiterais vous poser :
– Lors du remplacement d’un ancien fusible à tabatière, j’ai coupé plusieurs sections de câbles, et par erreur coupé une section qui passait derrière en croyant qu’elle passait aussi dedans, bref, après cela ni mon compteur Linky, ni mon disjoncteur de branchement, plus rien ne s’allumait…. J’ai donc relié ces fils coupés et là l’electricité est revenue, ma question est, les fils que j’ai coupés par erreur sont donc, selon toute logique, les câbles d’alimentation principale du logement ? Si oui, voici la deuxième question :
– C’est une vieille maison qui date de 1948, et j’ai coupé ces câbles par erreur car ils semblent n’être que de 6mm2 (ce sont encore des vieux câbles avec gaine en tissu), est-ce possible que l’arrivée générale de la maison se fasse avec un si petit diamètre de câble ? ? Mon disjoncteur de branchement indique 3x 15A. Est-ce que je vais devoir, une fois la nouvelle installation mise en place, faire appel à EDF et qu’ils vont changer les câbles principaux ?

Merci énormement pour vos retours.

Carminas
18 mars 2022

Bonsoir

Sans etre sur place, difficile de vous répondre.
C’est vrai que sur de très anciennes installation les fils n’était pas forcément plus important que 6²

Par contre vous avez eu de la chance. Vous auriez pu :
– faire toucher phase/neutre ce qui aurait provoqué une explosion
– toucher un des fils ce qui aurait provoqué votre electrocution
Dans les 2 cas de figure vous n’auriez plus été de ce monde

NE TOUCHE PAS A CES FILS et voyez avec ENEDIS

Laure
17 mars 2022

Bonjour,

Dans le cadre de la construction d’une maison neuve, il est dit que concernant le raccordement électrique, on a en principe le choix entre le type 1 et le type 2, sauf si la maison est à plus de trente mètres de la bordure de propriété.

Ma future maison sera à moins de trente mètres de la limite de propriété. je suis donc censée avoir le choix entre le type 1 et le type 2.

Sauf que ENEDIS me dit que en fait je n’ai pas le choix : ils m’imposent le type 1. le problème c’est que dans le type 1 le compteur (linky) se trouve à l’intérieur de la maison, ce que je ne souhaite pas.

Que puis-je leur répondre ? , comment faire pour que le compteur soit à l’extérieur ? Merci pour votre aide et vos idées.

Carminas
18 mars 2022

Bonsoir

C’est bizarre, habituellement ENEDIS ne pousse pas pour le type 1 qui leur coute plus cher, lorsque vous demandez un type 2

Une solution c’est de ne pas mettre de double BA13 à l’endroit où serait la panneau de contrôle. Ainsi l’emplacement n’est pas compatible avec la NF C14-100 et vous ne pouvez pas avoir un type 1.
… en espérant qu’ils ne refusent pas le raccordement.

Laure
21 mars 2022

ah bon ok merci, je vais voir ! On me dit aussi que je peut mettre en avant le critère médical de l’électrosensibilité. Bonne journée

Legah
20 janvier 2022

Bonjour,
J’ai le compteur EDF (linky) a coté du disjoncteur de branchement dans le coffret erdf en limite de propriété, à environ 12-15m de la maison. Pour le raccorder au tableau électrique dans la cave, je vais devoir enterrer sur 8m environ, puis faire remonter les fils le long d’une poutre pour ensuite longer la partie haute du mur (abritée), passer par un trou dans le mur de la cave pour rejoindre le tableau dans la-dite cave. Je ne peux pas enterrer tout le long car c’est de la roche.
J’ai cru comprendre que le câble (un R02V me semble t il) doit être dans un fourreau TCP. Ma question est la suivante : Dois je maintenir le câble dans la gaine TCP tout le long du parcours, ou est ce que la gaine TCP c’est seulement pour la partie enterrée?

Carminas
21 janvier 2022

Pour la section du câble : 2×16² jusqu’à 27m.
Ne pas oublier les éventuels câbles supplémentaires : téléinfo, asservissement HC… suivant vos besoins.

Legah
4 février 2022

Pour la partie du cable qui sera enterrée (donc un R2V de 2x16mm²), quel doit etre le diametre de la gaine tcp? J’ai cru comprendre qu’il fallait qu’il soit 3 fois plus large que le cable…

Carminas
4 février 2022

Bonsoir

Pour être tranquille TPC90
A la limite 75

Legah
4 février 2022

C’est noté merci 😉

Carminas
21 janvier 2022

Bonjour

En aval du disjoncteur EDF, le câble R2V peut être posé en apparent.
Donc vous pouvez tout à faire ne le mettre sous gaine que sur les parties enterrées.
De plus la gaine TPC ne peut pas être posé en apparent car elle est inflammable.
Ceci dit rien ne vous empêche d’ajouter des protections supplémentaires sur le reste du parcours (goulotte, tube IRL…)

Legah
21 janvier 2022

Merci Carminas pour vos reponses!
Elles m’evoquent une autre question que je me suis pas mal posé et j’ai eu droit a toutes les reponses possibles venant d’electriciens (quand j’ai fait des demandes de devis), et aucun ne savait vraiment.
Puis je relier le disjoncteur de branchement au tableau par un cable r2v posé directement sur le sol? il ne s’agit bien sur pas du sol ou on marche, mais d’une butte entre le coffret en limite de propriété et la maison, donc entre des arbustes, des pierres et autres fourrées en tous genres.

Carminas
22 janvier 2022

Bonsoir

Je ne pense pas que ce soit interdit.
Mais je dirais que ce n’est pas pertinent
A mon avis cela amène un risque de détérioration
Voir dans quelques années on aura oublié que c’est là caché sous des broussaille et un engin mécanique l’arrachera.

Bref habituellement on ne fait pas cal.

jean michel lavau
3 novembre 2021

Même si vous avez moins de 30 m du PDL a l’intérieur Enedis compte a partir du branchement de la ligne au PDL plus la distance du PDL a l’interieur et impose un branchement de type 2.

Lysandre
25 juillet 2021

Bonjour,j’ai un branchement de type 2, j’ai fait la tranchée et la pose du fourreau EDF moi même, faut-il faire vérifier les travaux par un bureau de contrôle.Merci.

Carminas
27 juillet 2021

Bonjour

Non aucune nécessité

Pierre
11 mars 2021

Bonjour et merci pour votre site.
J’ai acheté une maison de 1993 et mon compteur est en limite de propriété, seul avec le CC, tandis que mon DB est lui dans mon garage 30m plus loin, au dessous de mon tableau. Je ne suis pas vraiment dans le type 1 et pas vraiment non plus dans le type 2. Où s’appliquent les NFC14-100 et NFC15-100 du coup ?
Merci pour votre aide

renaud maret
24 janvier 2021

Ce blog est phénoménal merci

Cev
6 décembre 2020

Bonjour, Merci beaucoup pour tout votre travail sur ce site. Je suis perdue dans les démarches à effectuer, et mon électricien semble l’être également. J’explique : j’ai acheté une maison des années 60. Un électricien a rénové complètement l’électicité. Il a enterré un câble pour raccorder le nouveau câblage au compteur (linky) et me dis que c’est à ENEDIS de faire le branchement final. Lorsque j’appelle ENEDIS, la personne me dit qu’ils ne font pas ce branchement, c’est à nous de le faire. L’électricien me dit que comme c’est encore plombé, il ne doit pas y toucher. Et moi, je tourne en rond. Pouvez-vous m’aider à y voir plus clair ? Merci beaucoup.

André
26 novembre 2020

Bonsoir,

J’étais à la recherche d’information sur une installation en type 1 ou type 2 et je suis tombé sur votre blog très bien fait. Je vous en remercie d’ailleurs.

J’ai une question à laquelle vous pourrez peut être répondre. Je vous explique mon cas de figure.

Dans une petite Copropriété, j’ai divisé mon appartement en 2 logement. J’ai fais faire l’électricité et fais tout en règle (consuel, vdi, etc).

J’ai pris rendez vous avec Enedis pour un devis afin d’installer un compteur électrique. Dans la copropriété, il y a 2 autres appartements avec les compteurs déjà existant dans une armoire électrique dans les parties communes.

J’ai donc fais tirer un câble de mon tableau électrique à l’intérieur de mon logement fraîchement créé vers cette armoire dans les parties communes.. Et suite à mon rendez vous, Enedis me dit que je suis dans l’obligation de faire une installation de type 1 (j’ai moins de 30m effectivement) mais cette installation de type 1 me pose problème car je suis obligé de casser un bout de mur et surtout mon placo pour faire venir leur câble à l’intérieur et avoir le compteur et dysjoncteur à l’intérieur du mon logement. Alors que mon électricien m’a déjà tirer un câble de mon tableau électrique vers l’extérieur du logement.

Ma question est la suivante : suis je vraiment obliger de me faire installer en type 1 ? Le mot obligatoire me paraît exagérer sachant les autres logements de la copropriété ont leur compteur dans les parties commune.

Merci pour votre réponse.

Bonne continuation

Frison Rémy
16 novembre 2020

Bonjour,

Au début de cette page, vous expliquez que la partie NCF14-100 (donc avant mon disoncteur principal) doit être réalisée par ENERDIS. Chez moi dans la région de Strabourg, ES (électricité de Strasbourg) me demande suite à l’ajout de panneaux solaires en autoconsommation, de poser un coffret de sectionnemment S22 en limite de propriété et bien sur me demande de le payer !
Comme il s’agit d’une pose avant le disjoncteur, j’ai refusé de payer cette intervention. Que pensez-vous ?
Merci de votre aide.
Cordialement,
Rémy

Mengin
28 septembre 2020

Bonjour, j’ai un souci avec mon contact heures creuses pour mon chauffe eau, le câble 1,5 mm2 d’asservissement qui part du compteur à une fuite à la terre.
Ces deux petits fils sont moulés dans le gros câble avec la phase et le neutre entre le compteur qui se trouve en limite de propriété et le disjoncteur principal qui se trouve dans mon garage .
Cela fait maintenant 4 techniciens Enedis qui passent et toujours pas de solutions.
Savez vous si ce câble appartient à Enedis ou à moi ?
Quelle solution puis je envisager ?

Nicolas
18 juillet 2020

Bonjour,
Suite à un achat d’une maison mitoyenne par les deux côtés, disons la maison B, entre A et C.
Nous avons obtenu un permis de construire avec une extension par l’arrière.

Problème :
C’est que le câble Enedis alimente les trois maison on longeant les façades:
Poteau et traverse la route.. Angle maison À : Boîtier en aster dans le mur dérivation
descent et alimente la maison A. (compteur)
continu sa route sous la toiture de la maison A pour aller sur la maison B:
Derivation descent alimenter la maison B et continu sur la façade pour alimenter la maison C. (compteur)
Bref. Le câble d’alimentation passe sur mon mur et sur mon terrain pour alimentater la maison C. (maisons année 1960)
(Compteur)
Ce câble gêne pour mon extension.

Quels sont les obligations d’enedis.
J’ai proposer un passage en sous sol sous ma construction pour alimenter la maison C pour éviter d’avoir un v’cablesur ma façade pour alimenter le voisin .. Ce que me propose Enedis.(facile) (faire le tour de ma façade en aérien…) alors que je propose de même creuser le passage de cable.
Ca va être propre.

Merci de votre aide.

Maxime
23 mars 2020

Bonjour,
petite question le coffret ccpi est généralement posé par qui? (Electricien, masson qui fait également asservissement, enedis,etc).
L’électricien intervient généralement une fois le gros œuvre réalisé.
Merci

margot
20 mars 2020

Bonjour,
Est ce que le CCPI peut se trouver dans les parties privatives de l’immeuble suite à un rachat des parties communes où il est placé ?

matsemel
11 juillet 2019

Bonjour

Je compte restaurer une maison avec un terrain sur lequel est installé le réseau public d’électricité, il n’y a pas de contrat de servitude ou d’arrêter préfectoral car il s’agit d’un branchement individuel.
Cependant ce réseau est vétuste et très dangereux car plus au norme.
Qui doit prendre en charge la restauration du réseau extérieur propriété d’Enedis? (Pour info, il y a encore un contrat d’elec sur la maison)

Nous avons fait une demande de modification, afin d’utiliser la tranchée qui sera réalisée pour les autres réseaux… devis enedis =13 000€!

Ce devis étant beaucoup trop élevé pour notre budget, pensez vous possible de le faire baisser en demandant la déduction du cout de la restauration du réseau actuel (si celui-ci est à leur charge) ? Ou par un autre moyen.

Merci pour votre aide

A cause d’Enedis le projet d’une vie est au point mort..

Damien
8 janvier 2019

Bonjour!Je souhaite faire le raccordement au réseau de ma maison neuve par enedis.La maison est située a moins de 30 mètres du coffret.
Si j’ai bien compris c’est enedis qui installe dans la maison le compteur et le disjoncteur ?
Est ce que enedis fournit aussi la platine sur laquelle sera installé le disjoncteur et le compteur?
Est ce qu’il faut d’abord que enedis installe le disjoncteur avant que je fasse passer le consuel?
MERCI
cordialement

Carminas
9 janvier 2019

Bonjour

Oui ENEDIS fournit la platine

En principe ENEDIS fait le raccordement en posant le câble, la platine, le compteur, le disjoncteur, mais sans mettre en service
Ensuite, vous faites passer le consuel
Puis vous vous adressez à un fournisseur d’électricité avec l’attestation du consuel pour souscrire un abonnement et ils mandaterons ENEDIS pour faire la mise en service.

Gérard T.
20 octobre 2018

Bonjour, J’ai demandé a mettre Linky contre mon mur d’enceinte en dehors de la maison neuve distance 11 m. J’ai un coffret côté rue PDL et un coffret côté privé, posé gratuitement.
Edf vient branché Mardi 23.
Dans un type 1 le DB doit être près du Linky ou dans la maison ?
L’électricien veut en mettre un dans la maison + les 11 m de câble = 800 euros.
Est-ce a edf ou a moi de payer le câble et le DB ?
Merci pour ce blog interressant.
Gérard de Bretagne

Carminas
21 octobre 2018

Bonsoir

Soit c’est un type 1 : Linky et DB sont dans la maison.
C’est ENEDIS qui paye le câble et le DB
En principe pour 11m, vous devriez être dans ce cas de figure, sauf incompatibilité avec la NF C14-100 ou sauf souhait différent de votre part.

Soit c’est un type 2 : Linky et DB sont dans le coffret en limite de propriété
C’est ENEDIS qui paye le DB et vous qui payez le câble
Et vous devez ajouter un dispositif de coupure d’urgence dans le logement (DB ou interrupteur sectionneur) en tête de l’installation
Si vous voulez impérativement le Linky en limite de propriété vous serez dans ce cas de figure.

Si vous voulez le faire vous même, 11m de 2×16² cela coute une soixantaine d’euros, un interrupteur sectionneur 63A ou un DB 30/60A non différentiel, moins de 90€.

Eric
5 octobre 2018

Bonjour,

Dans le cas d’un branchement type 1
Enedis fournit le compteur, le DB et leur platine a poser sur la GTL ainsi que le cable ?
Reste à charge la tranchée et la pose du fourreau TPC ?

Carminas
5 octobre 2018

Bonsoir

Oui c’est cela.

Erwan49
21 janvier 2021

Bonjour,
et lors d’une pénétration dans un logement individuel (tableau de comptage avec CCI, disjoncteur et compteur), qui réalise le passage et l’installation du cable et du fourreau sur la partie avant CCI?

carminas
22 janvier 2021

Bonjour

En principe sur un raccordement neuf de type 1, le CCPI est en limite de propriété.
Seuls le compteur et le disjoncteur sont dans le logement.

Il faut voir le devis de raccordement d’ENEDIS. Habituellement :
– la tranchée en partie privative est à votre charge, ainsi que la fourniture du fourreau associé.
– La fourniture et le passage du câble sont du ressort d’ENEDIS

Mais parfois il y a des réglementation locales différentes

Anton
9 juillet 2018

Au Secours !
Veuillez me dire comment construire la fouille pour la pose des EDF + PTT + EAU POTABLE et la distance entre eux. Merci a tous, Anton

Roger
7 juin 2018

Bonjour,

Je viens d’acheter un appartement dans une petite copropriété où nous ne sommes que deux: moi au RdC et mon voisin du dessus.

Le CCIP est en limite de copro et un premier câble arrive dans une boite chez le voisin du dessus. De là partent deux cables, un pour lui, et un qui redescend chez moi par les murs de la maison. A l’arrivée chez moi il y a un vieux tableau avec le compteur, le disjoncteur et deux autres boitiers.

Je suis en plein travaux de création d’une salle de bains et j’ai la possibilité de déplacer ce tableau à gauche, après l’angle, pour le placer dans un placard de la salle à manger, accessible de face. Bien entendu le câble d’alimentation sera coffré.

J’ai appelé Enedis et un technicien sous-traitant est venu pour me dire que l’alimentation de mon compteur ne peut plus se faire de cette façon, qu’il faut:

1. doubler le CCIP pour qu’il y ait un boitier pour moi et un pour le voisin
2. installer mon compteur juste derrière (sur mon terrain) et tirer un câble pour alimenter mon tableau dans la maison. Ou creuser une tranchée de 0,80 sur mon terrain et amener le câble au compteur à installer où je veux dans la maison.

Dans les deux cas, ça va me couter une fortune, alors qu’il me semble que la longueur du câble arrivant au compteur est suffisante pour bouger le tableau comme je veux, et créer un tableau un peu plus petit et normé ?

De plus, si je ne veux pas retarder les travaux de 2 à 3 mois, (alors que je dois aménager début juillet) je devrais prendre un compteur de chantier ?

Merci pour vos conseils.

Jerome
12 mai 2018

Bonjour
Bravo pour votre blog, très pédagogique même pour des profanes.
J’ai une question : je rénove une vieille bâtisse dans un hameau, qui n’etait plus raccordée au réseau public depuis plus de 50 ans. Je me pose des questions sur l’emplacement du coffret de raccordement car la limite de parcelle n’est ni clôturée ni matérialisée par un mur et je n’imagine pas non plus un boîtier planté au milieu de nulle part. J’aimerais pouvoir vous envoyer une photo pour que vous compreniez la configuration des lieux et puissiez me suggérer une solution, en espérant qu’Enedis y soit réceptif…

Jean-françois
15 février 2018

Bonjour,
Ma maison est à 50m du poteau Enedis. Le cable vieux de 80 ans à lâché, je me retrouve donc dans le type 2.
Toutefois, j’ai un garage à mi-chemin, avec un janolène rouge de liaison avec la maison, le technicien y a d’ailleurs fait passer le cable de dépannage pour rejoindre la maison.
Est-il envisageable de faire un panneau de contrôle intermédiaire sur le garage (de préférence en extérieur), à moins de 30m du poteau, puis d’utiliser le janolène existant pour rejoindre la maison, Enedis prendrait en charge le branchement jusqu’au garage dans ce cas, et cela m’éviterait d’avoir un disjoncteur en limite de propriété.
Avec mes remerciements

Carminas
16 février 2018

Bonsoir

D’un point de vue de la NF C15-100 c’est possible, s’il y a bien un dispositif de coupure d’urgence dans le logement et que le câble de liaison est correctement dimensionné (a priori 2×16² si moins de 25m)

Reste à voir si ENEDIS sera d’accord

Vous pourrez en profiter pour faire un petit tableau dans le garage afin de l’alimenter électrique (prises, éclairage…)

Rousseau Roger
29 septembre 2017

Bonjour,
Je dois déplacer mon coffret électrique actuel qui comprend le point de raccordement et le compteur sur la clôture de ma maison côté rue (car je dois percer une voie d’accès à l’arrière de mon terrain sur 3,5m). Ma maison est à Saint-Fargeau Ponthierry 77310.
La clôture est à 20/21m de l’entrée de mon garage. En tenant compte de la traversée de la clôture et de l’arrivée sur le mur de mon garage où peut être placé le compteur, en étant généreux, on arrive à 25m de cable. Or ENEDIS m’indique qu’il faut un coffret de type 2 car LR+DI = 50 m. D’une part je ne comprend pas ces sigles LR et DI et d’autre part il me semble que je suis éligible pour le type 1 puisque 25m < 30 m.
Merci

Carminas
30 septembre 2017

Bonsoir

Il y a plusieurs conditions pour avoir un type 1 :
– que la liaison entre la GTL et le coffret en limite de propriété soit inférieure à 30m
– que la liaison entre la GTL et le point de raccordement au réseau (par exemple le haut du poteau) soit inférieure à 36m
– que la GTL et le cheminement du câble respectent la NF C14-100.

Visiblement, dans votre cas, la 2eme règle n’est pas respectée.

francois
7 août 2017

Bonjour

je voudrais motoriser mon portail et j’aurais voulu savoir si j’ai le droit de faire passer mon alimentation dans la gaine qui vas au compteur en limite de terrain.

Merci

Carminas
7 août 2017

Bonjour

Si c’est un branchement type 2 avec compteur et disjoncteur ENEDIS en limite de propriété c’est possible.

Dans le cas contraire (branchement type 1 avec compteur et disjoncteur ENEDIS dans le logement) c’est interdit.

John
6 août 2017

Bonjour.
Dans notre ancien appartement que nous avons vendu se trouve le compteur et disjoncteur de la voisine.
Les nouveau propriétaires veulent rénover l’appartement et veulent faire retirer le système électrique de la voisine.
Lors de la vente nous parlions a chaque fois de compteur de relevé (et pas de disjoncteur). Sur l’acte il est écrit « compteur electrique ».
Ma question est: dans une installation comme ça le compteur et le disjoncteur sont ils toujours installés ensemble par EDF??
A l’heure actuelle on nous demande de payer le devis de déplacement car nous utilisions toujours le terme de compteur et de disjoncteur. Déplacer un disjconteur ou un compteur est il le même prix?

En attente de vos réponses
Merci

Carminas
9 août 2017

… Et pour répondre plus précisément à votre question, de nos jours (ce n’était pas forcément le cas sur d’anciennes installations) le compteur et le disjoncteur EDF sont toujours installés ensemble.
Donc si EDF (ou plutôt ENEDIS) déplace l’un, il déplacera l’autre automatiquement.

Carminas
6 août 2017

A mon avis déplacer un seul ou les deux doit être relativement similaire en terme de coût.

Mais attention il aurai la partie d’EDF à déplacer (jusqu’au disjoncteur) mais également la partie privative (en aval du disjoncteur) et ceci n’est pas du ressort d’EDF mais d’un électricien

Patrick
29 mars 2017

Bonjour,
J’achète une maison de 1962, et le réseau électrique est hs, foudroyé et vandalisé.
Actuellement un poteau par dans le terrain du voisin pour venir alimenter en enterré la maison.
Il existe un poteau au droit de mon entrée piéton, ou je souhaite faire mettre la nouvelle installation
jusqu’à intérieur du garage, la distance est de 10m.
Je demande en premier un compteur de chantier.
J’aimerai savoir si un raccordement aérien est possible, la hauteur serait de plus de 4m.
Je suppose que le raccordement est de type 1, je demande du 9kw mono.
Qui paye la nouvelle installation du futur compteur définitif ?
cordialement

denaud
28 février 2017

bonjour, enedis me dit que je n ai pas le droit d’avoir le compteur disjoncteur dans la suisine de mon appartement,, j insiste en disant c est un suisine ouiverte donc une seule pièce salle à manger/cuisine, je ne touve pas le texte qui precise cela, je cherche une solution, la tableau general electrique est autorise dans la suisine mais pas le comptage?, je connais beauxcoup dappartement ou studio ou il est impoossible de faire autrement, y a t’il une solution légale de la mettre dans la cuisine merci

Lallemand
16 septembre 2022

Il est strictement interdit de placer le tableau électrique et disjoncteur dans les pièces d eau ,cuisine salle de bain

Bebert
26 février 2017

Bonjour,
Je vais construire une maison neuve avec sous sol et un étage.J’ai contacté Enedis pour un devis,ils me proposent un raccordement de type 1.Ma question: la gaine TPC de 75 arrivera au sous sol et le câble doit monter a l’étage mais pas directement au dessus de l’arrivée. (Enedis dit que la gaine doit arriver a l’aplomb de la GTL) Quelle gaine ou goulotte dois je mettre,sachant qu’il y aura des angles pour arriver a la GTL ?

Merçi

Cordialement

Patrick GHETTI
8 février 2017

Bonjour Guillaume

On vous l’a déjà écrit, mais encore bravo pour ce site c’est ma référence depuis quelques temps.
En effet, à presque 50 ans je suis retourné à l’école pour passer un CAP PROELEC pour devenir électricien.
Conscient que cela ne suffit pas pour respecter les normes et surtout la sécurité j’en apprends tous les jours et je suis bien content de lire vos articles.

Je me suis lancé il n’y a pas longtemps en commençant par des petites bricoles, mais il y a un moment ou il faut faire du vrai boulot d’électricien MDR mais là il y a certains point délicat (pour coller le plus possible à la norme, et aux réglementations etc etc)

Je suis sur une rénovation complète d’un appartement de 50 m² des années fort fort lointaines ou l’utilisation des tubes métalliques n’était pas interdite ainsi que des fusibles sur les prises et les interrupteurs non plus.

Actuellement il y a un tableau et un disjoncteurs EDF dans un placard fixé sur le coté (pas conseillé ou interdit maintenant) apparemment cela correspond à une installation de type 1. En fait j’hésite sur le travail à faire donc je préfère demander conseil à quelqu’un qui pratique depuis beaucoup plus longtemps que moi.
Je souhaite mettre un nouveau tableau sur le même mur mais a l’extérieur avec un nouveau disjoncteur 500mA le tout sur une GTL du sol au plafond. Le compteur EDF est à l’extérieur dans la colonne de l’immeuble avec une boite ou je suppose il y a les fusibles de coupure.
Est ce que je peut faire le travail moi même ou c’est EDF qui doit modifier l’installation ? Si EDF doit passer c’est qui qui paye et c’est qui qui installe la GTL (avec la platine que pour le disjoncteur 500 mA)
Le tableau doit il obligatoirement être un 3 rangées il n’y a pas de chauffage électrique, pas de clims, pas de tarifs HC et pas de volet électriques non plus pour le moment ?
J’ai compris aussi que même en rénovation (fait par un pro) l’utilisation des tubes en métal existant était interdite (merci de confirmer).

Merci d’avance pour les réponses et les infos

Guillaume
8 février 2017

Bonjour,

Tout travaux sur la colonne montante doit être effectuée par ENEDIS (ERDF). Les frais sont à la charge du propriétaire.

Le tableau doit répondre aux normes en vigueur: Un interrupteur différentiel suivi de 8 disjoncteurs maximum. Il faut voir combien de circuits seront installés, mais pour une surface de 50m2 sans besoins électriques, un tableau 2 rangées peut suffire.

Daniel
24 novembre 2016

Y a t il règlement pour Les traverse de rue entre L alimentations et secondaire vers la fixation au poteau de la maison vers le panneau du compteur : la hauteur minimum demander pour la circulation des véhicules lourd ex. Service de recyclage ont dès camion jusqu a 4m de haut

Patrick Umfreville
12 janvier 2016

Le consuel a refusé le certificat de conformité: Absence de dispositif de coupure d’urgence (coupure en dehors du logement). Mon électricien retraité ne comprends pas ce qu’il veut. Je m’en suis renseigné auprès de pas mal de gens. Eux aussi ne comprennent rien. Je voudrais savoir où on pose le disjoncteur diff Type S à l’extérieur du pavillon. Dans le boitier du compteur? Dans un coffret encastré/contre un mur de la maison? Où? Le pavillon est moins de 30m du coffret ERDF, et se situe en Dordogne.
Je suis particulier et voulais construire une maison de mes propres mains de fond en comble. Je suis britannique par dessus le marché.
Merci d’avance

Guillaume
14 janvier 2016

Bonjour,

Je suis étonné de votre commentaire. Etes vous bien dans un branchement de type 1 (celui ou EDF installe le disjoncteur de branchement dans le logement)?

Cordialement

Guillaume

BERAUD
14 octobre 2015

Bonjour
Du fait que je fait du télétravail, un bureau de contrôle a inspecté mon installation et m’indique que mon disjoncteur EDF, l’AGCP, n’est pas conforme car il n’a pas de système différentiel 500mA , sur la base de la c14100,
Pour l’EDF, qui se fait le relais d’ERDF, leur installation est conforme. A savoir qu’il ont changé le disjoncteur a mon emménagement début mai 2015

Guillaume
14 octobre 2015

Bonjour,

Il faut vérifier votre disjoncteur de branchement qui doit porter l’indication dessus.

Il est cependant très étrange que cette remarque ait été faite, compte tenu que votre disjoncteur de branchement a été changé.

Cordialement

Guillaume

billot
13 juillet 2015

Bonjour,

Tous mes compliments en ce qui concerne le raccordement électrique au réseau pour habitation.
Commentaires excellents.
Cordialement.

Manu-H2O
13 avril 2014

Bonjour
SVP. Quel est le décret du code de la construction qui régit la pose des coffrets individuels de raccordement type S22.
Car suite à un projet d’enfouissement on m’a raccordé un voisin qui se trouve de l’autre côté de la rue et ce dernier ne veut entendre parler de maintenance du coffret.

Guillaume
21 avril 2014

Bonjour,

Je ne connais pas ce code, peut être qu’un lecteur pourra vous renseigner. Je vous invite à vous tourner vers votre Mairie qui pourra vous aiguiller sur ce sujet.

Cordialement

Erick
25 novembre 2013

Bonsoir ,

Ok ! Merci !

Erick
22 novembre 2013

Bonjour ,

Ce blog est intelligemment fait ! bravo surtout pour le boulot que celà représente pour s’en occuper après vos journées de travail !

Comme tout le monde , ici , j’ai des problèmes d’interprétation de la norme et que chaque cas étant toujours différent de celui du voisin , je ne me permettrai pas de vous importuner avec des problèmes techniques sur un habitât ancien , sans vous demander auparavant , si vous verriez un inconvénient à ce que je les décrivent dans le blog , car je pense que toute explication personnelle , adaptée à chaque cas , ont un coût , et vos explications nous sont distillées sans que celà nous coute ! D’où ma requête polie , et encore merci !

Guillaume
25 novembre 2013

Bonjour,

Je vous invite à m’envoyer votre question par mail, je pourrais en faire un article et en faire profiter à tout le monde!

Cordialement

Guillaume

beauge jean claude
2 octobre 2018

Bonjour
J’ai refait une installation électrique complète dans un appartement où il y avait déjà l’électricité, compteur lincky sur le palier dans l’armoire EDF, le disjoncteur était dans l’appartement au raz du plafond dans le couloir alimenté pas 2 fils 6mm, j’ai installé mon nouveau tableau de fusible dans l’entrée et j’ai mit au dessus un tableau spécial pour recevoir le disjoncteur. En suite j’ai passé du tableau pour le disjoncteur à l’armoire EDF sur le palier une gaine de diam 32 encastrée et passé en même temps un cable 2x25mm au compteur lincky.
1: Comme il y avait déjà le courant dans cette appartement j’ai lu que je n’avait pas a demandé le consuel vu qu’il n’y avait pas eût de demande de coupure de courant.
2 : J’ai donc demandé a INEDIS de me débrancher le disjoncteur au raz du plafond pour le rebrancher sur le nouvel emplacement sur le tableau spécial a l’entrée, et comme j’ai passé le câble il ont juste à brancher celui-ci au disjoncteur et à l’autre bout au compteur.
Il refuse car je n’ai pas demandé le consuel alors que normalement je n’ai pas à le demander pour les raisons évoquées plus haut merci pour vos réponses.
Salutations

Aurora
14 novembre 2013

Bonjour
D’après votre article je comprends que malgré que nous ayons réalisé toute notre installation électrique nous-mêmes (mon compagnon est électricien de formation), et même si nous sommes en mesure de faire le raccordement (enfin pose du câble !) nous-mêmes également, cela serait illégal ? Et nous sommes donc obligés de passer par ERDF (enfin l’un de ses gestionnaires, le SDET, dans notre cas) ?
Merci de votre réponse, et plus globalement merci pour votre blog instructif, à l’écriture claire et au ton agréable !

Guillaume
15 novembre 2013

Bonjour,

Pour ce genre de question, je ne peux pas m’avancer, il vous faut prendre contact avec ERDF pour connaître les modalités de raccordement, mais selon moi, vous ne pourrez pas faire autrement.

Cordialement

Guillaume

Laisser un commentaire

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *
