Fixation: Le scellement chimique pour charge lourde

Fixation: Le scellement chimique pour charge lourde

Avant de commencer cet article, vous allez surement vous demander ce que viens faire cet article sur un blog dédié à l’électricité?

Et bien si il est évident de fixer une goulotte au mur, un détecteur d’alarme ou encore un tableau électrique, c’est une autre paire de manche pour fixer une charge lourde au mur.

Certains éléments qui peuvent être posés par un électricien (ou un particulier en autoconstruction), comme la climatisation, le chauffe eau ou un moteur de VMC double flux, doivent être fixés solidement au mur.

Et ce n’est pas possible avec de simples chevilles et vis.

Mais il existe des solutions pour cela, dont le scellement chimique fait partie.

Entrons directement dans le vif du sujet en vous expliquant en image les étapes de fixation pour fixer une charge lourde au scellement chimique.

Fixation au scellement chimique dans un mur en brique:

Dans les explications qui vont suivre, je fixe au mur un sabot de menuisier pour faire tenir un bastaing.

Ce n’est pas en relation direct avec l’électricité (il m’arrive de bricoler aussi à titre personnel) mais que ce soit pour ce genre de fixation, ou pour un chauffe eau électrique, la philosophie reste exactement la même.

Concernant le matériel, j’utilise un coffret de fixation au scellement chimique Fischer sur lequel je reviendrai à la fin de l’article.

Le matériel pour la fixation au scellement chimique:

Voici le matériel nécessaire pour fixer une charge lourde au mur au scellement chimique:

  • Un ou plusieurs tamis qui servent de « cheville » pour le scellement chimique.
  • Des outils de nettoyage pour évacuer la poussière du trou percé.
  • Pistolet à mastic qui permet d’injecter le scellement chimique.
  • Cartouche de résine de scellement chimique qui est sous la forme d’un tube de mastic.
  • Fixation (tige filetées ou goujon) qui doivent être insérées dans le tamis juste après avoir mis le chimique.
tamis pour fixation charge lourde au scellement chimique

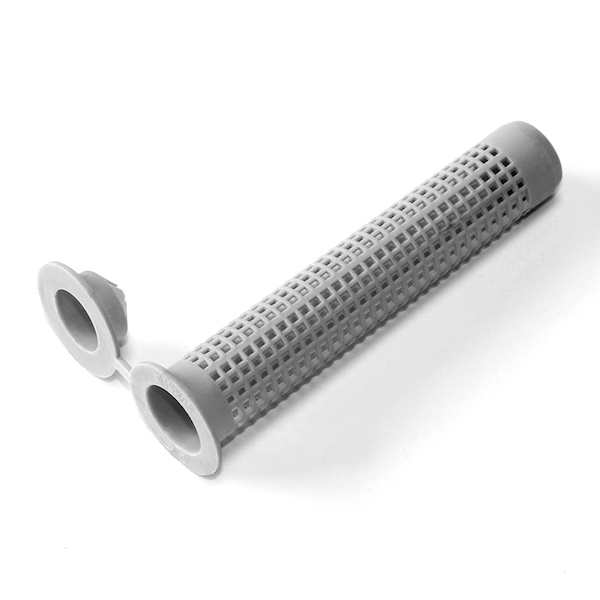

Tamis pour scellement chimique dans matériau creux

Fixation au scellement chimique pour charge lourde en 4 étapes:

Précautions à prendre avec le scellement chimique:

Le tube de scellement chimique est constitué de deux résines chimiques séparées: au moment de l’injection, le mélange entre les deux résines se fait dans le tube embout via une vis sans fin. La prise est généralement très rapide.

Le temps de prise est conditionné par la chaleur: plus il fait chaud, plus le temps de prise du scellement chimique est rapide.

Il faut donc préparer tous les outils et les trous bien à l’avance.

Je vous conseille également de travailler avec des gants de protection.

Trous de fixation:

La première étape vise à faire les trous de fixation. Il faut prévoir idéalement tous les trous de fixation pour pouvoir faire tous les scellements dans la foulée.

Le scellement chimique ne vous attendra pas!

Le diamètre des trous de fixation est conditionné par le diamètre des tamis (ci dessous, diamètre 16mm).

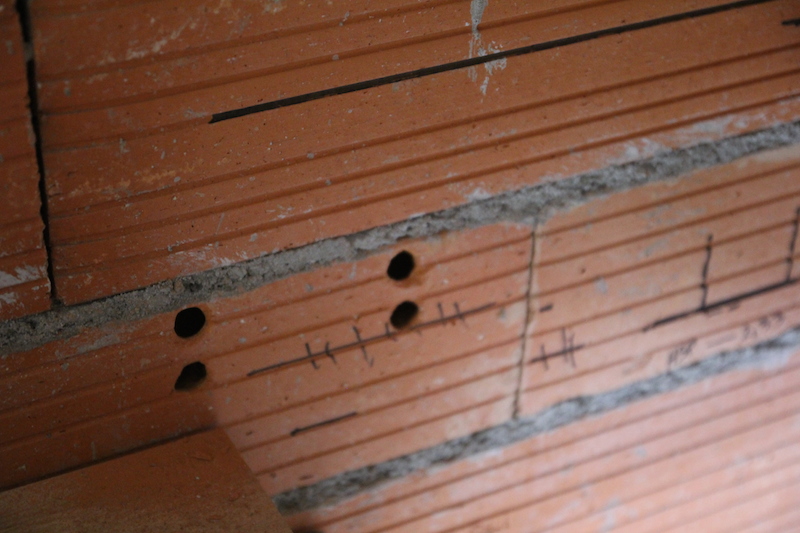

diamètre trou pour tamis scellement chimique pour charge lourde

Les trou sont réalisés au perforateur au diamètre du tamis (ici diamètre 16mm)

Pose des tamis et nettoyage:

Une fois les trous percés, il faut procéder à un nettoyage minutieux pour garantir une adhérence maximum aux matériaux (ici la brique).

C’est une étape très importante à ne pas prendre à la légère.

Voici comment je procède:

  • Nettoyage des trous avec une soufflette.
  • Nettoyage avec un écouvillon.
  • Insertion des tamis.
  • Nettoyage de nouveau avec une soufflette.
  • Nettoyage de nouveau avec un écouvillon.

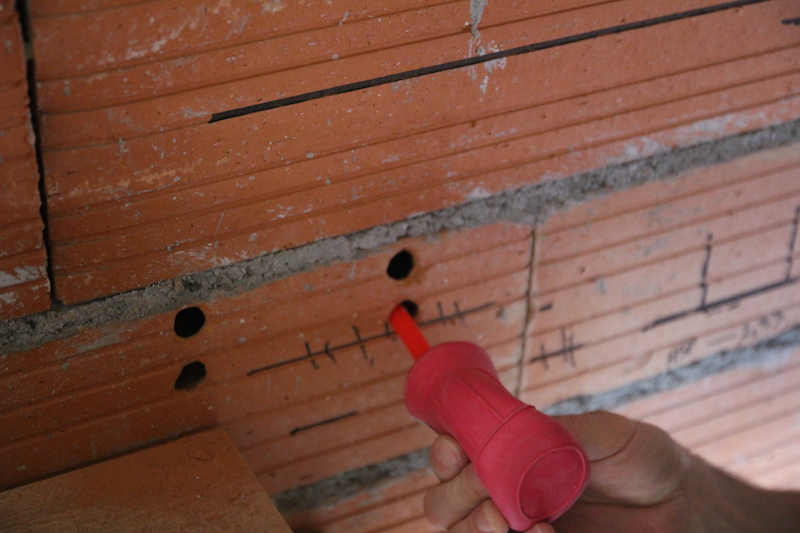

scellement chimique nettoyage

le nettoyage avec l’utilisation du scellement est primordiale

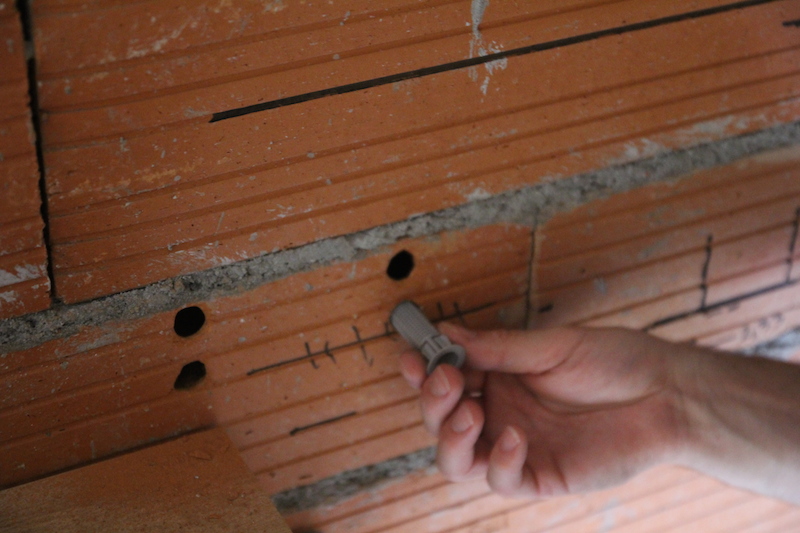

tamis pour scellement chimique

Les tamis sont ajoutés après avoir enlevé la poussière

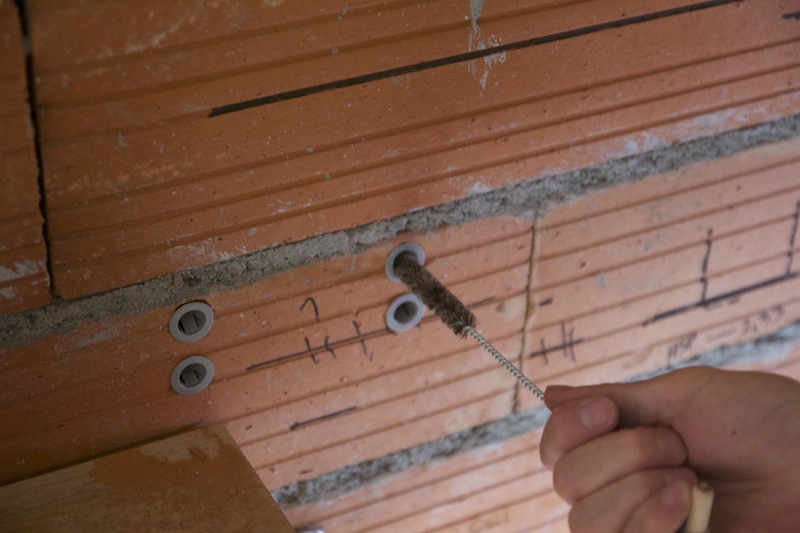

scellement chimique ecouvillon

L’écouvillon permet de finaliser le nettoyage en profondeur avant de mettre le scellement chimique

Pose des tiges filetées / vérification:

Avant de procéder à la pose du scellement chimique, il faut faire une dernière vérification pour contrôler si les tiges filetées rentrent bien dans le tamis et si les trous du support à fixer sont bien axés avec les tiges.

scellement chimique d'un sabot au mur

Il faut vérifier que le support rentre facilement avec les tiges filetées avant de mettre le scellement chimique

Insertion du scellement chimique:

C’est maintenant l’étape du scellement avec la résine chimique.

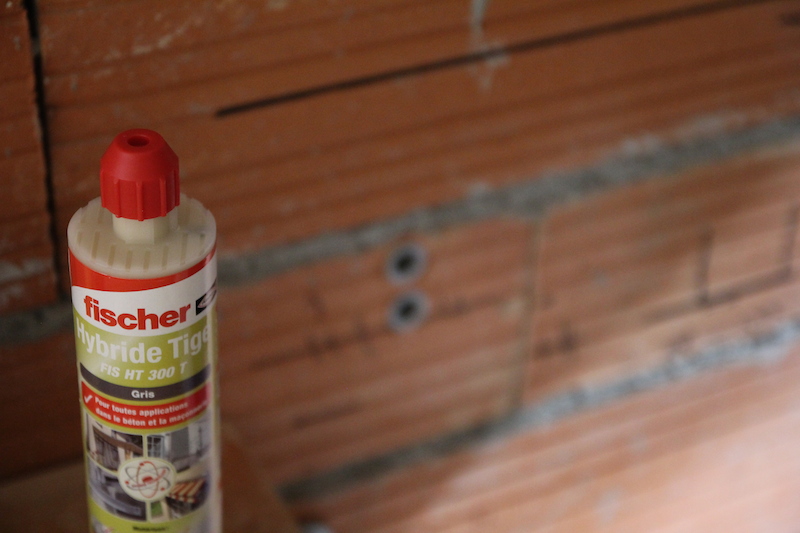

scellement chimique Fischer pour installer des charges lourdes

Cartouche de scellement chimique fischer

La cartouche de scellement chimique s’utilise de la même façon qu’un tube de mastic classique, avec un pistolet.

Il faut bien remplir les tamis en partant du fond et en allant jusqu’à l’entrée. Le scellement va sortir par les trous du tamis et se fixer à l’intérieur de la brique.

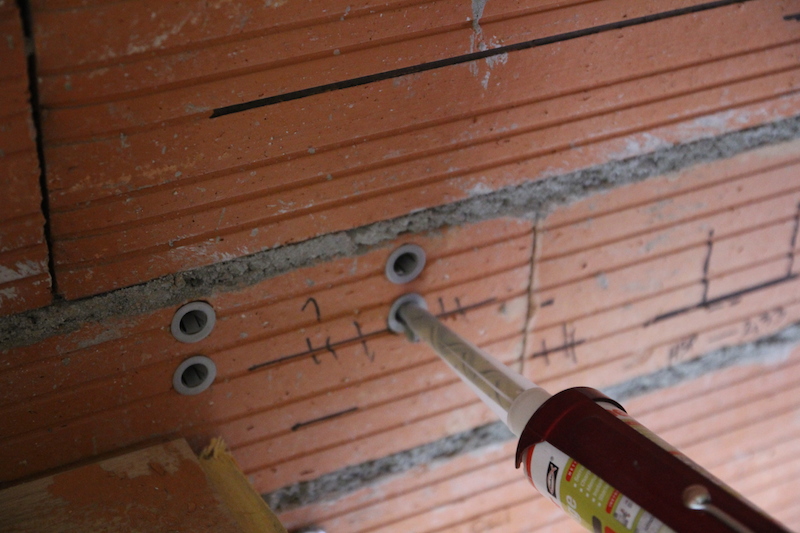

scellement chimique dans brique creuse

Le scellement chimique est inséré dans le tamis avec un pistolet à mastic

Il faut ensuite insérer les tiges filetées et mettre le support pour donner l’axe des tiges filetées qui ne pourront plus être bougées par la suite.

Le temps de prise est très rapide. Il ne faut donc pas tarder à mettre la tige filetée!

scellement chimique charge lourde

les tiges filetées et le support doivent être positionné aussitôt que le scellement chimique a été inséré: le temps de prise est très rapide

Au niveau du temps d’utilisation, il faut respecter les indications données par le fabricant.

Dans le cas de mon exemple, le vissage des tiges filetées ne se fera qu’au bout d’une heure.

Vidéo sur le fonctionnement du scellement chimique:

Dans cette exemple, j’ai utilisé du scellement chimique pour fixer dans un matériau creux (le brique).

Il est également possible de fixer dans des matériaux pleins, comme le montre la vidéo ci dessous.

Vous pouvez aussi voir comment se répartie la résine de scellement chimique dans les tamis pour les matériaux creux:

Coffret de scellement chimique Fischer:

A propos de Fischer:

Fischer est une société Allemande fondée en 1948. Elle a aujourd’hui plusieurs cordes à son arc, mais la division la plus grande est la partie Fixation avec une gamme de 14.000 références.

Niveau solidité, c’est une fabrication industrielle Allemande. Au même titre que l’outillage Bosch que je vous présente depuis quelques temps déjà (comme cette visseuse par exemple): C’est du « costaud »!

Contenu du coffret:

Dans cet exemple, j’ai utilisé un coffret de scellement chimique Fischer, référence 511435.

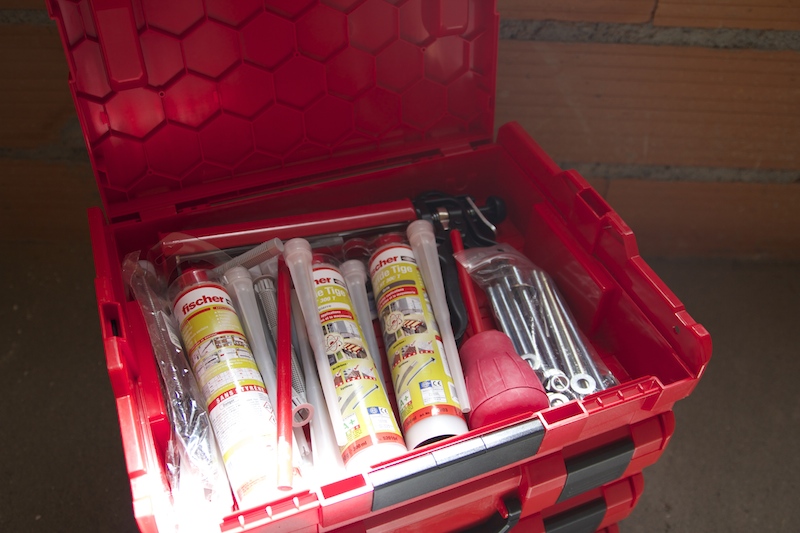

scellement chimique fischer

Coffret de scellement chimique Fischer

Voici le contenu de ce coffret

  • 4 cartouches de scellement chimique FIS HT gris 300ml (avec chacune 2 embouts).
  • Un pistolet PSC300B.
  • 10 tamis 16×130.
  • 10 tiges filetées 10×160 avec écrous et rondelles.
  • 2 écouvillons pour le nettoyage.
  • 1 soufflette pour la poussière.
  • 1 boite de rangement L-Boxxx.

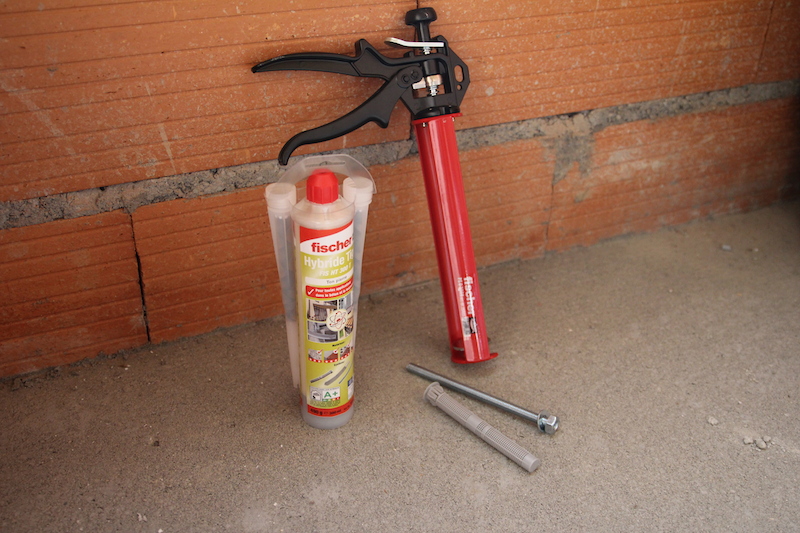

outils pour un scellement chimique

Le coffret contient tous les éléments pour faire un scellement: Pistolet, cartouche, tamis, tige

Mon avis sur ce coffret de scellement chimique:

Ce contenu est intéressant au niveau du contenu, car il permet de réaliser une fixation au scellement chimique dans les règles de l’art, avec tout le matériel nécessaire.

C’est un coffret de scellement chimique « clé en main ».

Le pistolet est très robuste avec une bonne prise en main.

Au niveau du tarif (environ 100 euros ttc), compte tenu des prix individuels des éléments du pack, c’est très intéressant.

Voici un détail des prix en fonction du contenu. Les prix sont issus du site de matériel ManoMano (retrouvez tous ces éléments ici).

  • Cartouches: 33,6 €.
  • Tamis: 2,64 €.
  • Tige filetées: 8,28 €.
  • Pistolet: 38,16 €.
  • Soufflette: 11,04 €.
  • Ecouvillon: 5 €.

Soit un total de 98,72 euros. Moins cher que le coffret complet, mais le prix n’inclus pas la boite de rangement L-Boxx.

Cette boite est particulièrement pratique car elle permet de s’emboiter avec les systèmes compatibles:

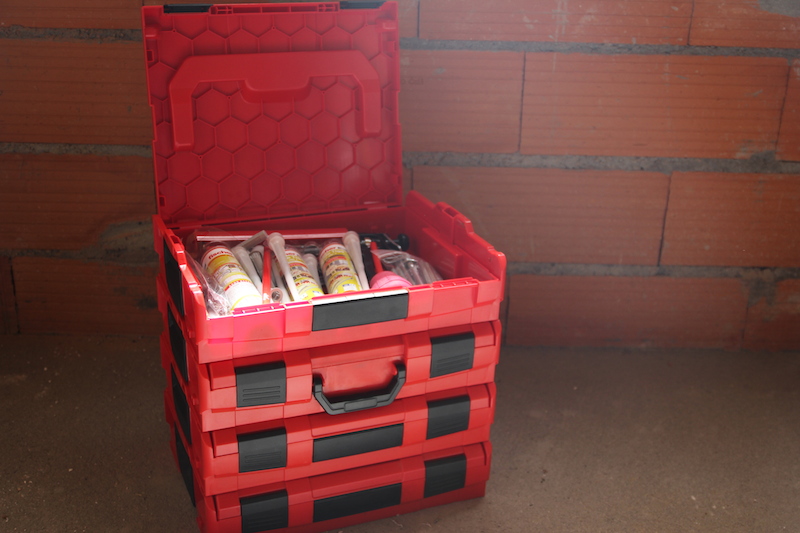

kit de scellement chimique

Boite-L-Boxx de fischer

Pour quelques euros de plus, je vous conseille plutôt de choisir le coffret complet.

Où trouver ce coffret à prix intéressant?

Ce type de coffret n’est plus disponible à la vente depuis que j’ai écris cet article, mais vous pouvez retrouver les références de ce pack ici sur le site ManoMano.
