Le schéma électrique d’une prise commandée

18
29160

Principe de la prise commandée:

Le montage prise électrique commandée permet d’éteindre ou d’allumer une prise à partir d’un interrupteur. C’est le même principe que le simple allumage, avec une prise à la place du point lumineux.

Schéma de principe de la prise de courant commandée:

installation électrique schéma prise courant commandée 2P+T
Prise de courant commandée: branchement électrique

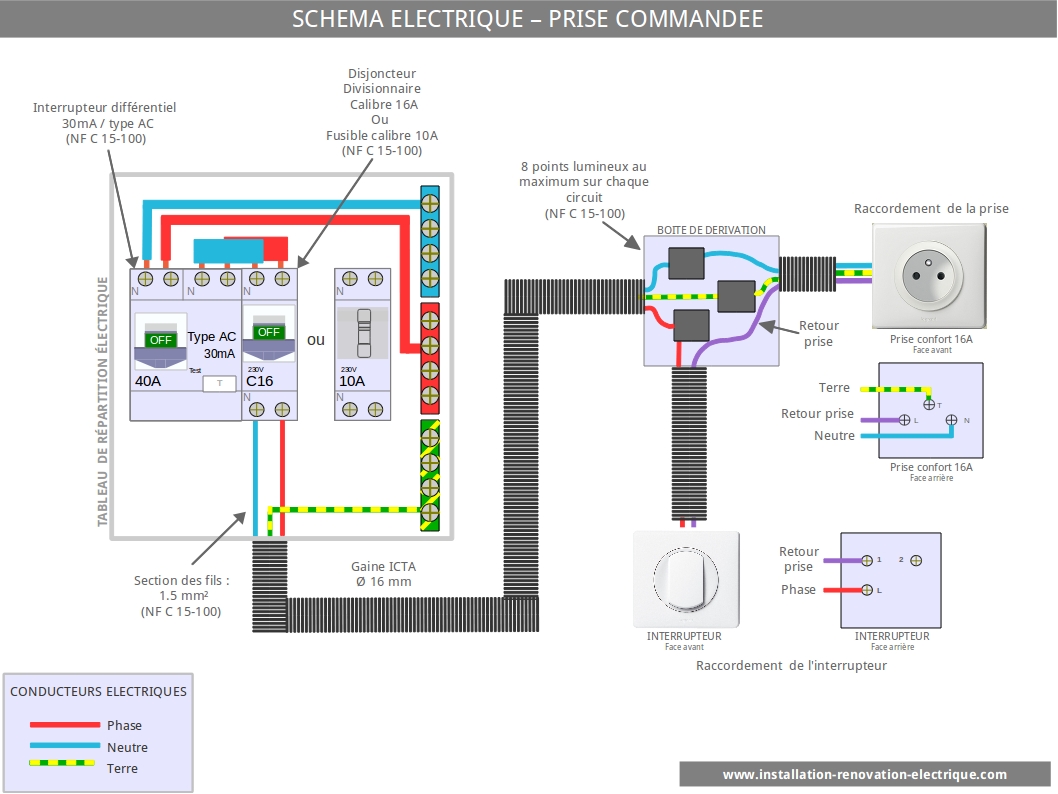

Schéma électrique d’une prise commandée:

Le schéma suivant fait partie du guide des schémas électriques

installation électrique cablage électrique prise commandée schéma-électrique
Le schéma électrique d’une prise commandée avec sa protection au niveau du tableau électrique



guide des schémas électrique du blog

Le matériel électrique pour la prise de courant commandée:

Il vous faut

  • De la gaine ICTA en diamètre 16 ou 20mm de préférence.
  • Du fil en 1.5²
    • Neutre: Bleu obligatoirement
    • Phase: Rouge de préférence
    • Terre: vert/jaune obligatoirement
  • Un interrupteur (ils sont tous va et vient maintenant)
  • Une prise de courant 16A 2P+T

 La protection du tableau électrique pour une prise commandée:

  • Un interrupteur différentiel 30mA de type AC en tête de ligne
  • La prise de courant commandée est protégée par un disjoncteur divisionnaire de 10A ou 16A maximum

La prise commandée est vue comme un point lumineux vis à vis de la norme NF C 15-100.

Le coût de la prise commandée:

Pour simplifier, 3 fils en moyenne passent dans la gaine.

  • Gaine ICTA diamètre 20 mm:0.32€ / mètre linéaire
  • Fil en 1.5² : 0.16€ / mètre linéaire
  • Prise de courant 16A: minimum 3€
  • Interrupteur: 3€ au minimum

cout minimum pour la prise de courant commandée: 6€ + 0.8€ / mètre linéaire de gaine tirée

Nous n'avons pas pu confirmer votre inscription.
Merci de vous être inscrit, vous allez bientôt recevoir votre premier mail. Guillaume

Vous avez aimé cet article ?

Je peux vous donner encore plus d'astuces et de conseils pour réussir vos travaux électriques.

Recevoir 30 astuces d'électricien gratuites

Electricien professionnel, je vous propose de partager mon métier, mes conseils et mes astuces à travers les différents articles de ce blog en électricité. Bonne lecture!

18 Commentaires

  1. Bonjour,

    Merci pour ce merveilleux blog. Sans lui, je ne sais pas si j’aurais eu le courage de refaire mon installation electrique.

    J’en viens à ma question. Est-ce qu’on peut brancher d’autres appareils sur une prise commandée ? Je pense notamment à:
    – La commande de la porte de garage pour ne pas qu’on puisse utiliser les ondes radio et ouvrir la porte la nuit
    – Alimenter des outils dans l’atelier (perceuse à colonne, tour…) ?

    Merci

    • Bonsoir

      On n’est plus dans la logique de la prise commandée destinées à de l’éclairage
      Rien n’interdit d’ajouter un dispositif de sectionnement sur un circuit prises classique ou un circuit spécialisé.
      Assurez vous que l’interrupteur accepte un intensité adaptée à la puissance de l’appareil
      Préférez un interrupteur bipolaire.

  2. Bonjour,

    L’interrupteur utilisé est-il le même que pour un éclairage ?
    Si oui, je pense qu’il est préférable de sécuriser le circuit par un disjoncteur 10A ; l’interrupteur étant donné pour 10A maximum.

    Qu’en pensez-vous ?

    • Comme je vous l’ai dit il me semble préférable d’utiliser un interrupteur bipolaire qui coupe phase+neutre.
      En général ils sont donnés pour 16A (donc adaptés à une prise 16A)
      Mais effectivement, si c’est un 10A, il est pertinent de mettre un disj 10A au départ.

  3. Bonjour,

    Merci de votre réponse et pour ce blog très intéressant.
    Je vois sur le net qu’un permutateur peut faire office d’interrupteur bipolaire.
    Mais quand je regarde pour la série Odace de chez Schneider, les connexions internes semblent l’empêcher de l’utiliser en tant qu’interrupteur bipolaire. Est-ce vrai ?

    Merci.

    • Bonsoir

      Un permutateur permute les connexions, il ne les coupe pas.
      Je ne vois pas comment cela pourrait convenir pour ce que vous voulez faire.

    • Bonsoir

      Une prise commandée à destination de l’éclairage est considérée par la norme comme un point d’éclairage.
      Sachant qu’on peut mettre au maximum 8 points d’éclairage par circuit, on peut donc mettre au maximum 8 prises commandées.
      Attention toutefois, la norme limite à 2 le nombre de prises commandées par le même interrupteur. Au delà, il faut passer par un télérupteur ou un contacteur.

  4. Salut

    Je sais que ca fait longtemps que vous avez fait l’article mais je cherche un PDF ou une video qui peut me permet de comprendre le fonctionnement d’une prise intelligente.

    Cordialement

  5. Bonjour et Merci pour votre contribution au travers de ce site.

    La norme impose, lorsque c’est possible un point lumineux central dans les chambres.
    N’étant pas très fana esthétiquement, je souhaite installer également 2 prises commandées (pour mettre des lampes sur pied…).
    Est-il possible de commander ces prises à partir du même interrupteur que l’éclairage central ?

    Par ailleurs, je ne comprends pas pourquoi à partir de 3 prise commandée on est contraint de passer par un télérupteur… Les prises sont en parallèle dans les 2 cas (interrupteur / télérupteur) du coup je ne vois pas le gain en sécurité sur un circuit d’éclairage. Je ne met pas en question la norme, je cherche à comprendre ce qui m’échappe).

    Merci d’avance !

    JP

  6. Bonjour,
    Dans ma chambre je dispose d’un interrupteur simple qui allume/éteint un point lumineux + une prise commandée. C’est une maison récente avec une pieuvre dans les combles.
    Je souhaite modifier cette prise commandée en une prise classique, est-ce possible ? et est-ce simple à réaliser ?

    • Bonjour

      Normativement les prises commandée sont à destination de l’éclairage et sont placée sur un circuit d’éclairage.
      Ce qui est bizarre dans votre cas, c’est que ce soit le même interrupteur qui commande un point d’éclairage + la prise. Ce n’est pas très pertinent, mais pas interdit.

      Si vous transformez cette prise commandée en prise classique, cela deviendra hors norme (il faut séparer prises et éclairage sur des circuits différents), mais en restant sécurisé, donc pas dramatique.

      La difficulté est qu’il faut amener la phase du circuit d’éclairage en direct sur la prise. Tout dépend de la manière dont c’est réalisé.
      2 cas de figure sachant que la phase repart arrive l’interrupteur
      – depuis l’interrupteur repartent 2 fils vers d’une part la prise et d’autre part le point d’éclairage. Il suffit dans ce cas de déplacer le fil de la prise, sur la borne où se trouve le fil de phase
      – depuis l’interrupteur repart un seul fil qui desservira la prise et le point d’éclairage (soit dans un sens, soit dans l’autre, soit par l’intermédiaire du boite de dérivation placée plus loin). Il faudra dans cas repasser un fil de phase pour alimenter la prise, ce qui peut être plus ou moins simple, suivant la manière dont a été réalisé le câblage.

  7. Bonjour,
    Pourquoi sur un interrupteur commandant une prise, il y a 70 volt si rien n’est branché sur la prise ?

    j’ai installé un interrupteur avec voyant pour une salle de bain, mais du coup la lumière de la salle de bain est très faible ?

  8. Bonjour, tout d’abord merci pour votre travail !
    Je me pose la question du symbole de la prise commandée, comment la repérez vous, sur le schéma et physiquement chez un client ?
    Merci à vous
