Spot EASY-INSTALL de SLV: vraiment facile à installer?

2
5301
test installation spot Easy install slim led de la marque SLV

Suite à un mauvais choix de modèle de spot dans mon habitation (un problème de matériel), j’ai du changer et me suis orienté vers une autre marque: SLV. Ce sont des produits que je connais bien puisque je les propose à mes clients régulièrement. Alors je vous propose d’en savoir un peu plus sur SLV et un nouveau modèle de la gamme, le spot EASY-INSTALL.

Avec une référence comme celle ci, on peut s’attendre à gagner en efficacité.

Est ce vraiment le cas?

Voici la réponse.

SLV, c’est qui?

SLV, pour « Sound, Light Video » est une société créée au siècle dernier (1979).

En plein dans les années 80, la société s’est spécialisée dans le matériel pour les DJ professionnels avec notamment les boules à facettes (Born to Be Alive!)

Depuis, la société a bien évolué et propose des luminaires de qualité professionnelle pour l’éclairage technique, décoratif et les extérieurs.

La gamme de luminaires SLV est très étoffée. Elle est réunie dans un catalogue connu chez les électriciens professionnels sous le nom de « BIG WHITE » (édité en noir pour 2020).

Un catalogue au moins aussi épais qu’un annuaire téléphonique (pour ceux qui ont connu), disponible au format papier et heureusement aussi au format numérique en suivant ce lien.

Le spot EASY INSTALL SLV, présentation:

EASY INSTALL ce n’est en réalité pas qu’un seul spot mais une gamme de plusieurs références:

  • SLIM LED.
  • QPAR51 (GUI10).
  • MINI LED.

Ici, ce sont 7 spots SLIM LED que j’ai installé dans 2 couloirs.

Spécifications SLIM LED:

  • Coloris disponibles: Blanc Mat / Alu brossé.
  • Température de couleur: 2700K, 3000K et 4000K.
  • Flux lumineux:
    • 455 lumen (2700K).
    • 480 lumen (3000K).
    • 510 lumen (4000K).
  • Angle de diffusion: 35°.
  • Puissance:
    • 6W (2700K).
    • 6,2W (3000K).
  • Diamètre d’encastrement: 75mm.
  • Profondeur d’encastrement: 35mm.
  • IP44.
test spot LED SLV

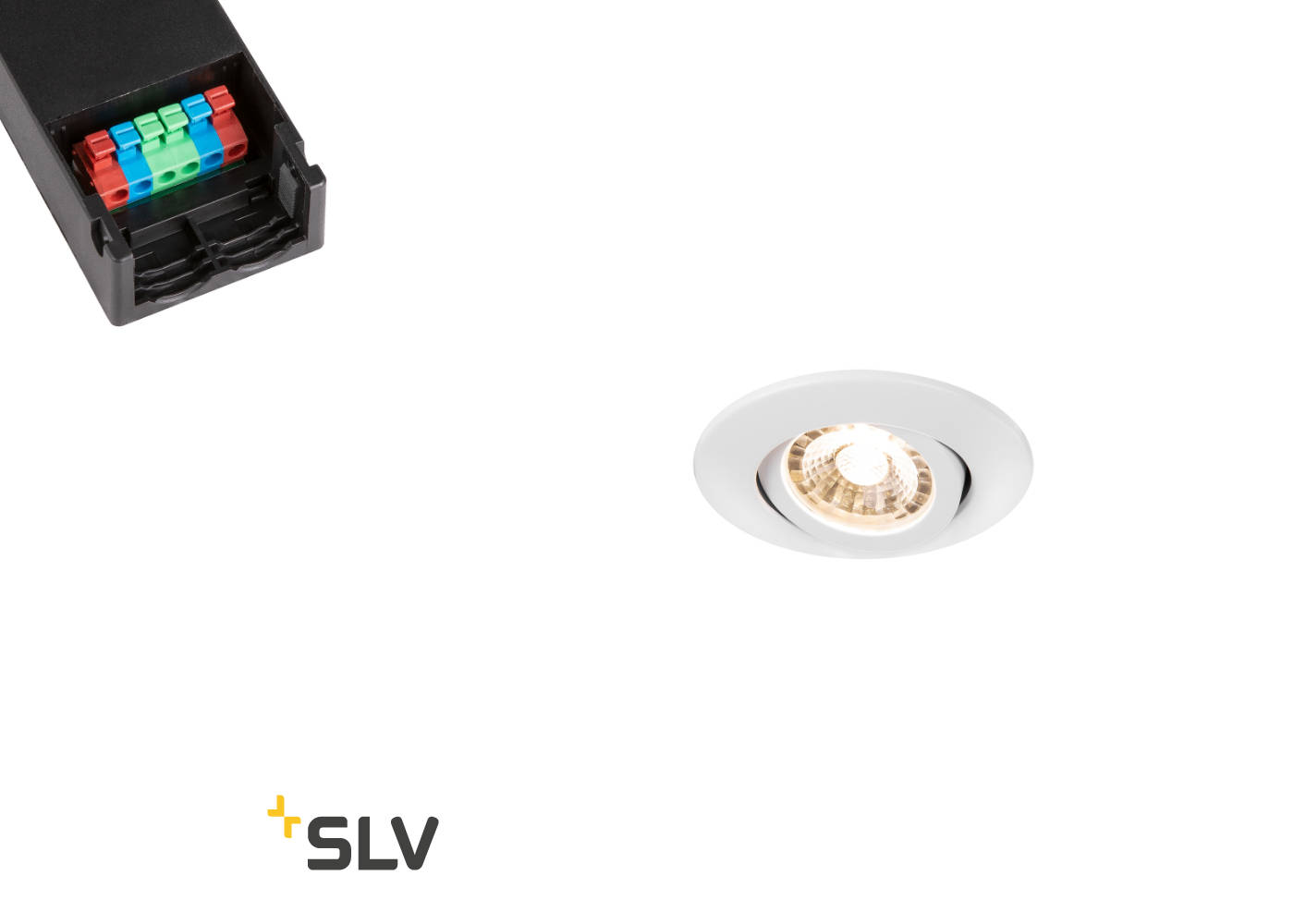

Le spot SLV SLIM LED est conditionné en deux éléments: le driver et le spot LED

Un spot pensé pour les installateurs:

C’est ce qui fait en partie la différence entre un matériel d’entrée de gamme et un matériel professionnel: les caractéristiques pensées pour l’utilisateur.

Ce modèle EASY-INSTALL de SLV est équipé de plusieurs éléments qui permettent de faciliter l’installation.

J’en ai sélectionné quatre qui sont pour moi primordiaux.

Un bloc transformateur facile à connecter au spot:

C’est un des premiers atout de ce spot SLV. Le transformateur (ou driver) est connecté au spot via un connecteur rapide.

C’est très pratique au niveau du gain de temps pour la connexion, mais cela permet aussi de connecter les transformateurs avant les travaux de finition et la peinture.

De cette façon, les branchements électriques sont tous réalisés et il n’y a plus qu’à brancher les spots au dernier moment, en même temps que l’appareillage électrique.

connexion électrique d'un driver de spot LED
Le transformateur du spot LSV EASY-INSTALL

Des connexions électriques rapides:

Pour réaliser la connexion électrique, pas besoin de tournevis. Le transformateur est équipé de connecteurs automatiques.

Pour brancher, il suffit d’insérer le fil (comme dans un wago). Pour déconnecter il faut appuyer sur le connecteur (avec un tournevis ou même à la main).

Les connexions sont doublées pour pouvoir faire les dérivations électriques entre spots.

Test spot LED SLV
Connexions automatique du spot SLIM LED SLV

Un spot sans protection coupe feu:

C’est une caractéristique très intéressante de ce spot. Il ne nécessite pas de protection coupe feu contre les isolants.

En effet, quand on pose un spot, la diffusion de la chaleur à l’arrière du spot nécessite l’installation d’un dissipateur de chaleur pour spot pour éloigner l’isolant.

Ici la dissipation se fait en façade, si bien qu’il n’y a pas besoin de protection coupe feu pour ce spot SLV EASY-INSTALL.

Faible profondeur d’encastrement:

Dernière caractéristique à laquelle je porte souvent attention, la profondeur d’encastrement.

En rénovation, les vides de construction sont parfois étroits. Les faux plafonds sont collés aux plafonds existants.

La hauteur d’encastrement est donc un critère très important dans le choix du spot.

Ce spot SLV ne nécessite que 35mm de profondeur d’encastrement.

Installation et test du modèle EASY INSTALL by SLV:

Le contexte de cette installation:

Comme je l’ai indiqué en introduction, j’ai choisi d’installer ces spots SLV en remplacement d’autres dans deux couloirs.

Les précédents, bien qu’ils étaient design et avec un rendu d’éclairage correct, souffraient d’un gros problème de fixation.

Remplacement de spots dans un couloir
Une partie des spots à remplacer

Le perçage pour l’installation de ces spots EASY-INSTALL n’est donc pas classique.

J’ai dû les mettre en lieu et place d’autres spots, qui avaient un diamètre de perçage initial plus petit, de 30mm environ.

Les spots EASY-INSTALL Slim LED nécessitent un trou d’encastrement de 75mm, comme indiqué sur la notice.

diamètre encastrement spot led faux plafond
Le diamètre d’encastrement de ce spot est de 75mm

En pratique, comment remplacer un spot avec un diamètre différent:

C’est donc un cas un peu spécifique d’installation que j’ai voulu vous présenter en même temps que le spot SLV.

Il y a deux solutions pour résoudre ce problème d’encastrement avec un trou plus grand.

La première solution, c’est d’avoir un lot de scies cloche adapté à ce genre de travaux. Ce sont des scies cloches qui s’emboitent. En ayant le diamètre identique au trou à élargir, on peut faire un trou du diamètre voulu.

Ce type de scie cloche peut résoudre le problème (avec les diamètres adaptés):

scie cloche perçage spot
Scie cloche Fisher qui permet d’avoir une scie cloche centrale pour axer le perçage

Mais attention, c’est possible si il n’y a pas de rail à proximité du trou existant.

Dans mon cas, je n’ai pas le diamètre 75mm et j’avais des rails à proximité du spot encastré.

J’ai donc innové et trouver une autre solution. Il s’agit d’utiliser un gabarit en carton du diamètre d’encastrement avec un niveau laser.

Installation du spot avec LASER et gabarit de perçage:

conseil électricité installation de spots encastrés
Laser et gabarit de perçage pour le nouveau spot SLV

J’aligne le laser sur le centre des trous de spots existants, et je positionne le gabarit au niveau du trait du laser au plafond, sur le trou de l’ancien spot.

Voici les photos qui permettent d’y voir pus clair.

technique pour changer des spots avec un diamètre plus grand
Le laser est aligné sur les spots existants
test et installation d'un spot SLV
Le gabarit recouvre le trous du spot et est aligné avec le Laser vert

Je scotche le gabarit sur le plafond et je trace au crayon le trou d’encastrement.

Ensuite je réalise le perçage à la scie à guichet, en faisant une première passe avec un cutter pour bien découper le placo au bon endroit.

Il faut aussi prendre des précautions avant d’effectuer le tracé.

Vu que le trou d »encastrement va être plus grand, il faut vérifier qu’il n’y ait pas de rail au plafond à l’endroit ou il faut couper.

Cette vérification se fait avant le tracé en vérifiant avec le doigt en périphérie du trou existant.

réalisation d'un trou pour spot dans du placo
tracé du diamètre d’encastrement du nouveau spot
installation de spot en ligne dans du placo
Le nouveau spot est aligné sur l’axe des spots précédents

Retour sur l’installation du spot EASY INSTALL Slim LED:

Je reviens maintenant au matériel en lui même.

Côté branchement électrique, les parties détachables, transformateur et source, sont très pratiques. Cela permet de se concentrer sur le branchement électrique sans avoir le spot qui pend en même temps.

Les ressorts de fixation sont protégés à l’extrémité ce qui permet de ne pas détériorer le placo à l’insertion et au retrait du spot.

test du spot LED EASY-INSTALL
Pattes de fixation du spot SLV SLim LED EASY-INSTALL

Côté design, les spots sont esthétiques.

Enfin, le rendu final au niveau éclairage est très satisfaisant dans mon cas pour l’éclairage de mes dégagements.

installation de spots en plafond
Les trois spots installés en lieu et place des anciens, dans le même axe
Quel spots choisir en LED avec faible hauteur d'encastrement
Le rendu final est très satisfaisant

Où acheter ces spots EASY-INSTALL de SLV?

La gamme EASY-INSTALL est disponible chez les revendeurs de matériel électrique ou sur l’application mobile SLV (disponible sur Google Play).

On peut également retrouver les références en ligne, comme par exemple ici chez ManoMano avec le slim LED encastré 3000K Alu brossé.

Conclusion:

La référence EASY-INSTALL Slim LED de SLV est un bon modèle de spot LED avec faible profondeur d’encastrement.

Avec les connecteurs automatiques, le driver détachable ou encore l’absence de protection coupe feu, c’est un modèle de spot fiable et facile à installer: EASY to INSTALL, comme son nom l’indique!
