Le cablage de la prise 32A vis à vis de la norme NF C 15-100 impose d’utiliser un certain type de matériel et parmi celui ci du fil de section 6mm2.

Ces fils arrivent à l’intérieur de la boite d’encastrement dans la cuisine.

C’est la que les choses se compliquent, puisque dans la boite d’encastrement en question se trouveront:

  • Les trois fils du circuit électriques d’alimentation de section 6mm2 (phase, neutre et terre)
  • Un domino de raccordement
  • Les trois fils de départ vers la plaque de cuisson

Tout ce matériel réuni dans une seule boite classique s’avère compliqué à câbler, d’autant plus que le raccordement de la plaque de cuisson s’effectue une fois que les meubles de cuisine ont été posés.

Un peu d’anticipation et un investissement très faible vous permettra de solutionner ce problème:

La boite d’encastrement 85mm pour simplifier le cablage de la prise 32A

Rien de bien compliqué en soit, mais il faut le savoir et surtout y penser.

Le matériel

Voici le matériel qu’il faudra acheter pour brancher votre prise 32A:

  • Une boite d’encastrement diamètre 85mm
  • Une sortie de câble compatible avec la boite (sortie de câble 32A)

La réalisation:

Le seul inconvénient de cette solution, c’est le fait que le trou d’encastrement à réaliser soit de 85mm.

En effet, la scie cloche habituelle est de diamètre 68mm.

Il faudra alors poser la boite au mur et faire le tour avec un crayons pour faire une marque et découper ensuite avec une scie à guichet.

Vous avez aussi la possibilité de faire un gabarit pour tracer au niveau de l’endroit de l’encastrement.

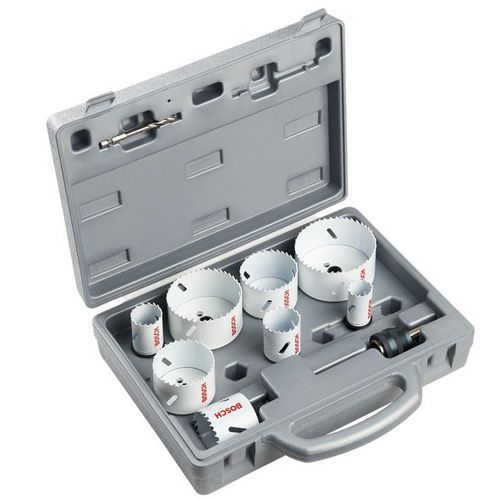

Certains disposeront peut être d’un coffret de scies cloches (comme celui la) qui permet d’avoir tout une panoplie de diamètres différents.

coffret scie cloche
Coffret de scies cloches permettant de réaliser des trous pour plusieurs diamètres de boites d’encastrement

Coté tarif: surplus généré avec une boite d’encastrement 85mm

Mettons de côté la scie cloche en 85mm pour se concentrer uniquement sur le matériel électrique.

Je vais faire la comparaison en utilisant des références de prix Legrand sélectionnés notamment sur  cette boutique

Cout du matériel standard:

  • Boite d’encastrement classique Batibox diamètre 67mm: 1,15 €
  • Sortie de cable compatible: 3,30 €
  • Total: 4,45 €

Cout du matériel pour avec boite d’encastrement 85mm:

  • Boite d’encastrement 85mm: 9,05 €
  • Sortie de cable 32A: 4,88 €
  • Total: 13,93 €

La différence de prix est trois fois supérieure en ce qui concerne l’utilisation d’une boite de 85mm pour câbler une prise 32A.

Un investissement certes plus important mais qui reste essentiel pour arriver à brancher facilement la plaque de cuisson.
