Lorsqu’il s’agit d’installer un prise électrique dans du placo, on utilise une scie cloche. Jusque là, rien de nouveau pour vous si vous avez quelques notions de bricolage en électricité. Mais là ou il y a parfois des interrogations, c’est sur le diamètre de perçage pour la prise électrique: 67 ou 68mm?

Voyons ce qu’il en est:

A noter que j’ai parlé de prise électrique, mais ce qui va suivre est valable pour la grande majorité de l’appareillage électrique: interrupteur, sortie de câble…

Avant de percer pour une prise électrique, le diamètre de la boite d’encastrement:

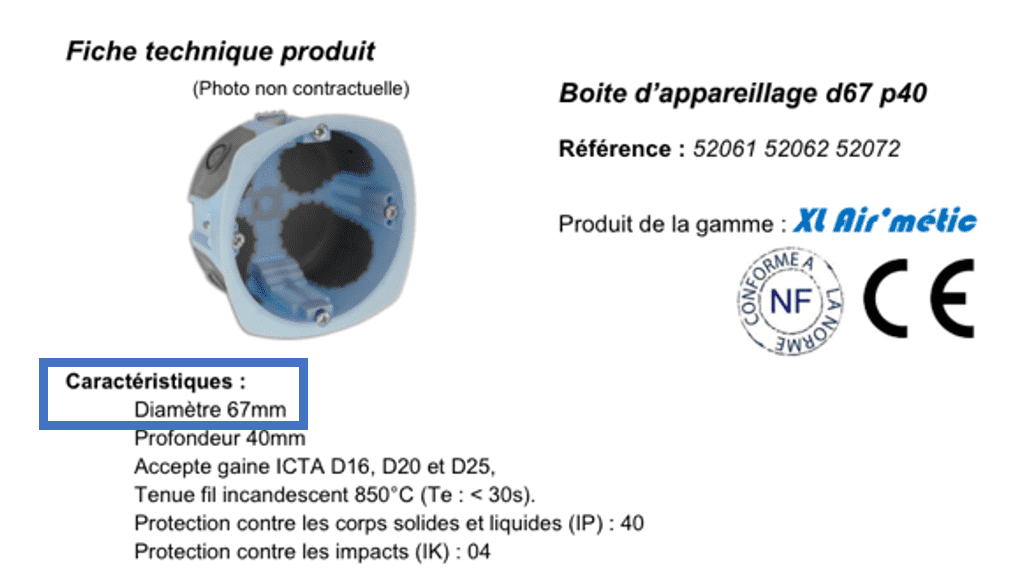

Boite encastrement des fournisseurs et données techniques:

Pour savoir ce qu’il en est exactement, je vous propose d’analyser tout d’abord trois sites de constructeurs et leurs références de boites d’encastrement :

  • Legrand: Boite monoposte Ecobatibox 080021.
  • Schneider Electric: Boite multi-supports étanche 67mm IMT35001.
  • Capri: Boite encastrable Capritherm CAP713040.

Pourquoi ceux là? Ils font partie des grandes marques de matériel électrique utilisés par les pros et les particuliers.

La boite legrand: 67mm.

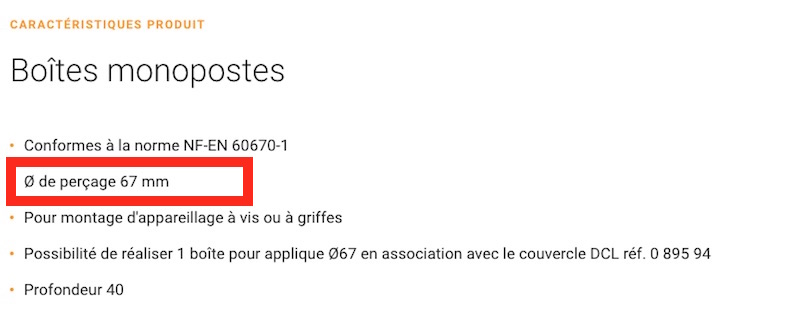

Elle affiche un diamètre de perçage de  67mm sur la documentation:

diamètre de perçage pour installer une prise ou un interrupteur

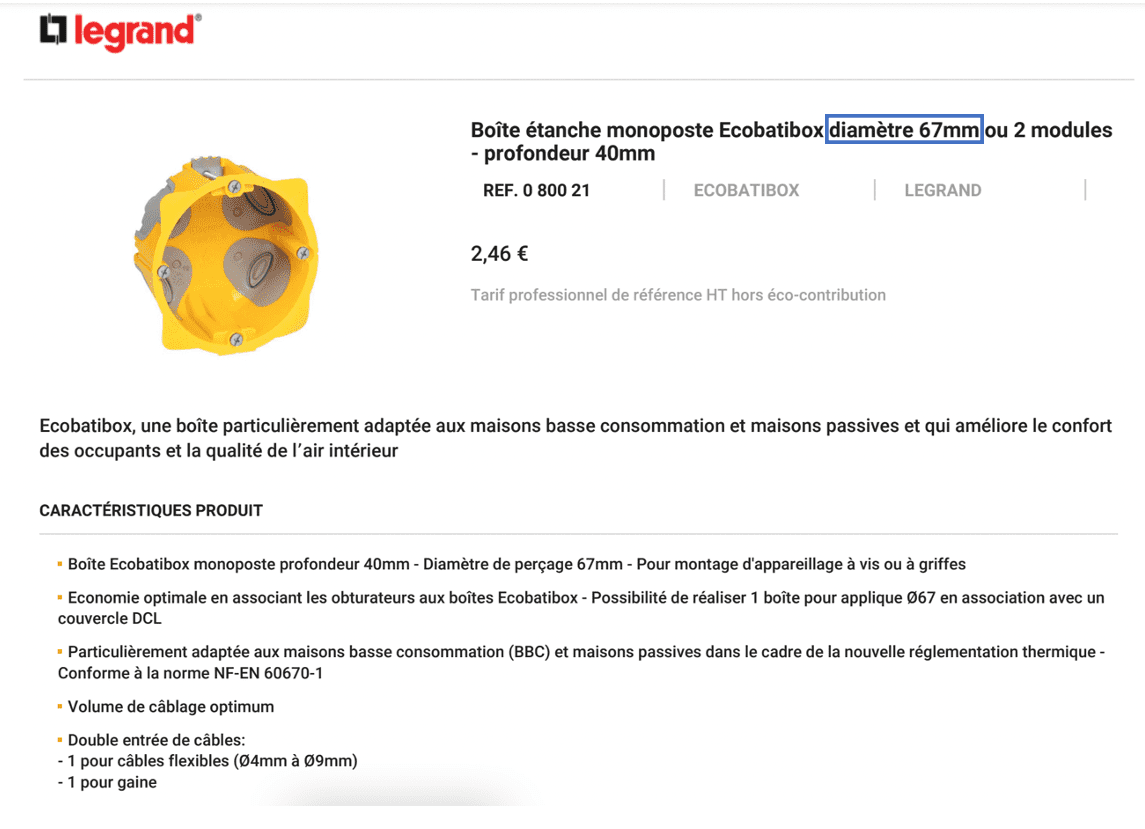

Chez Legrand, la boite d’encastrement mesure 67mm

En ce qui concerne la réalité, Legrand maintien le suspens, car comme on peut le voir sur la photo ci dessous, c’est indiqué perçage 67/68mm.

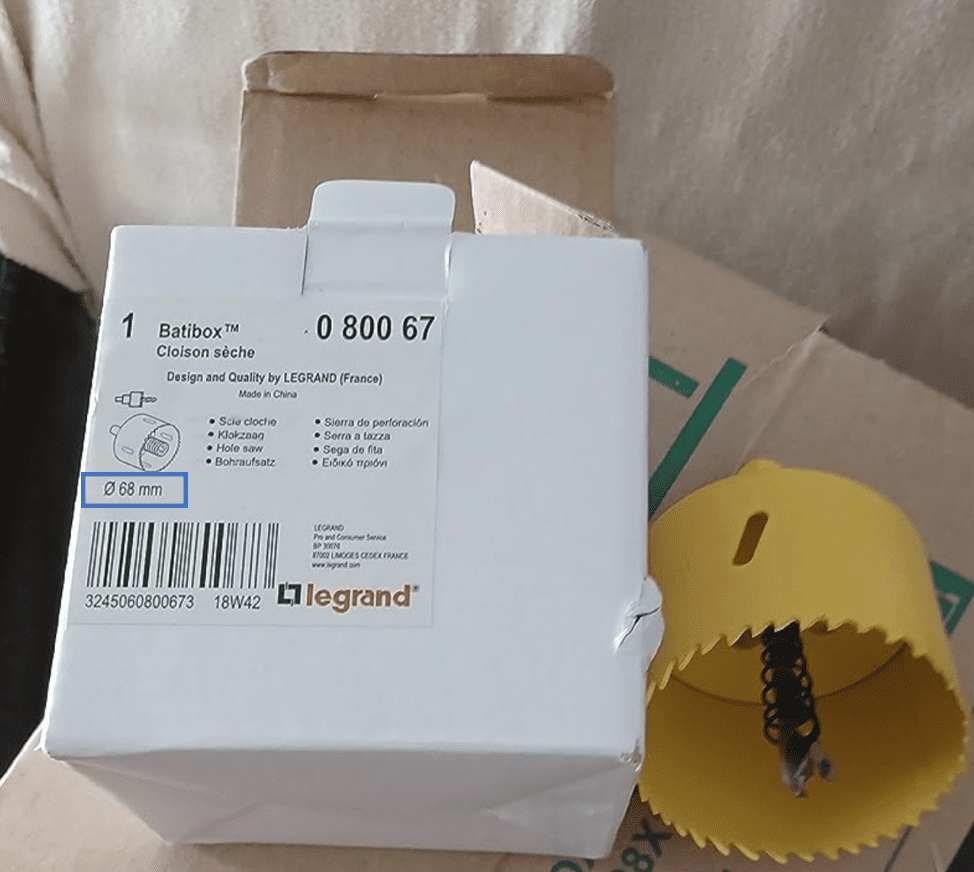

boite Legrand perçage diamètre 67 68mm
diamètre de perçage pour une prise électrique: 67 ou 68mm

Côté schneider: 67mm.

Idem chez Schneider Electric. La boite d’encastrement IMT35001, c’est du 67mm.

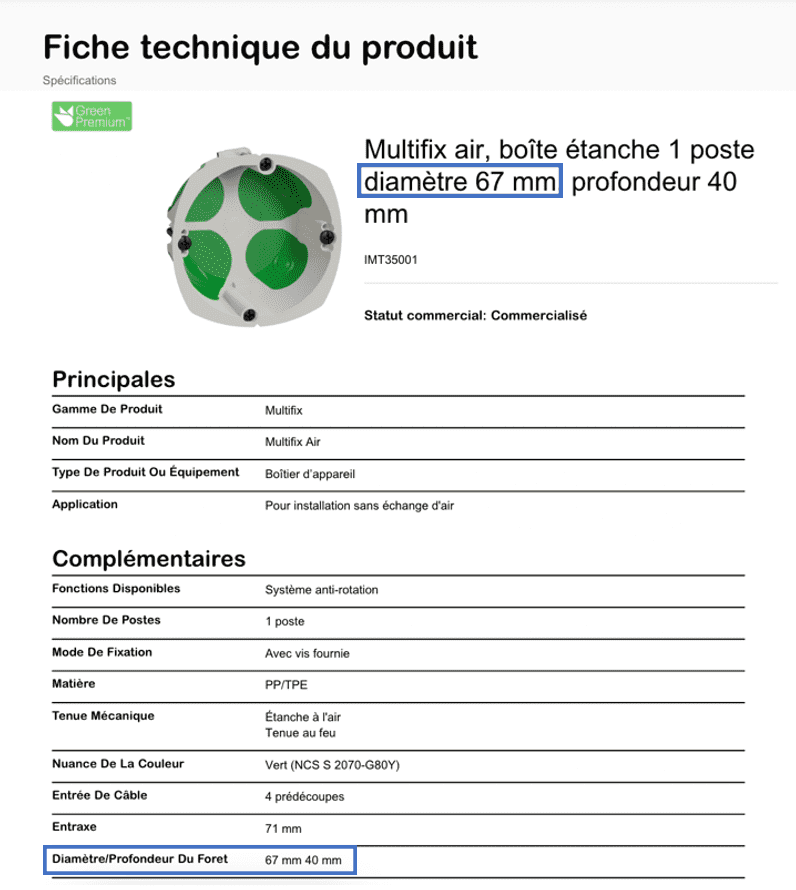

boite encastrement schneider Electrique 67mm

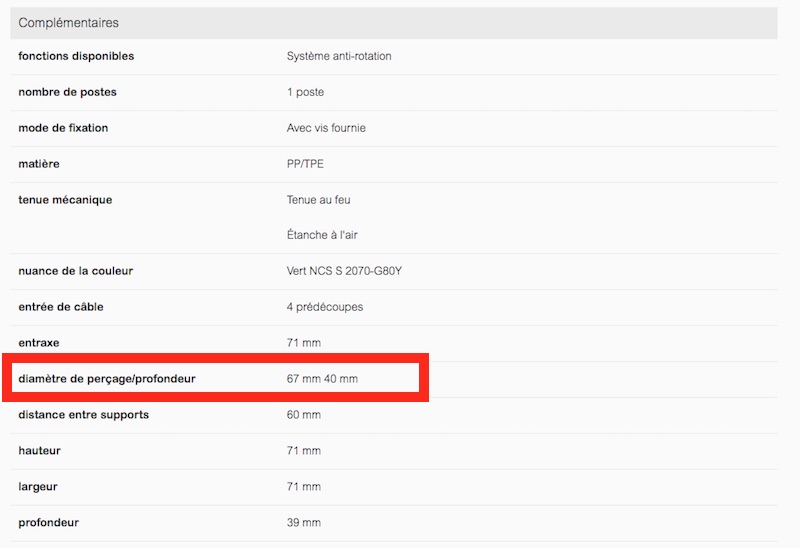

Informations techniques Schneider Electrique: 67mm

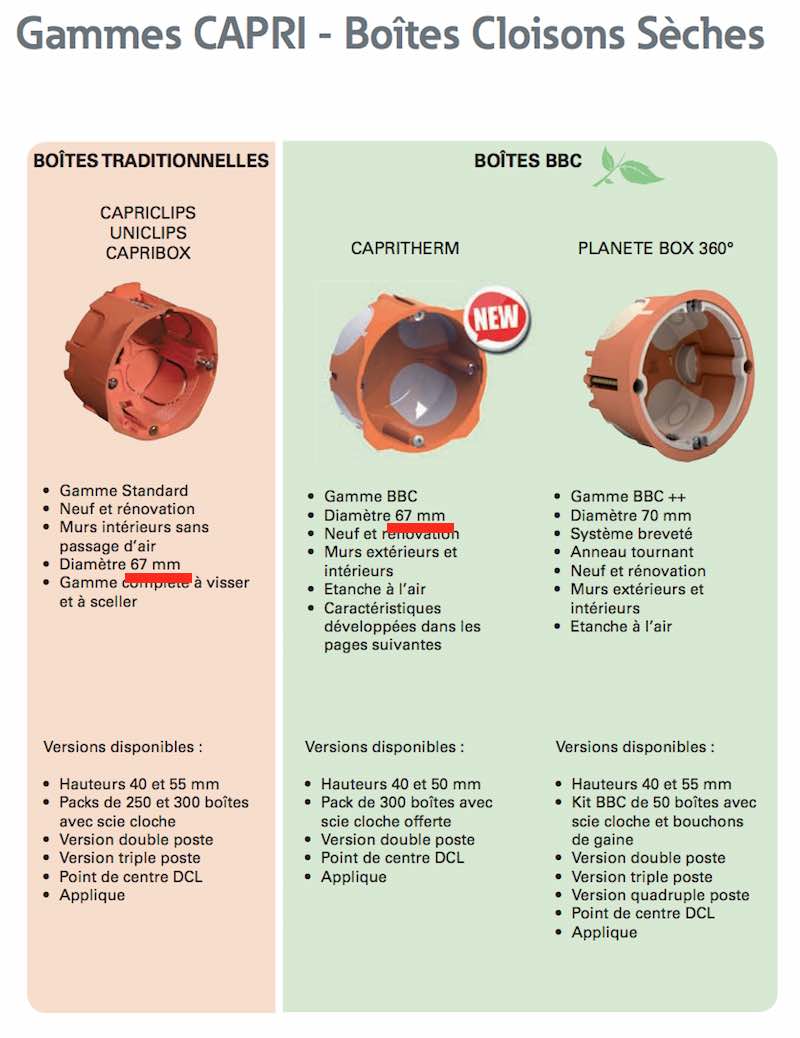

Boite d’appareillage Capri:

Pour avoir les informations, il faut aller sur le site de la marque Eaton qui a racheté CAPRI il y a pas mal de temps déjà.

Une fois de plus, c’est du soixante-sept millimètres.

taille en réalité d'un boitier pour appareillage électrique
Même information technique pour la boite d’encastrement CAPRI EATON: 67mm

Résultat coté constructeur, 67 ou 68mm pour la boite d’encastrement?

Côté constructeurs et spécifications, c’est clairement indiqué: Sur le papier, la boite d’encastrement possède un diamètre de 67mm.

Côté réalité, l’exemple avec la boite Legrand laisse un peu à désirer avec l’information 67/68mm.

Je vous propose de voir ce qu’il en est du côté du perçage du trou de la boite d’encastrement avec l’accessoire dédié: la scie cloche.

Diamètre de scie cloche pour perçage d’une prise électrique:

De la même façon, je vais prendre trois scies cloches de fabricants différents.

Scie trépan Bosch:

Ce modèle de la marque Bosch est affiché pour un diamètre de perçage de 68mm.

A noter que c’est un modèle qui nécessite un adaptateur pour fonctionner (mais je reviendrai sur ce point dans un autre article dédié à la scie cloche).

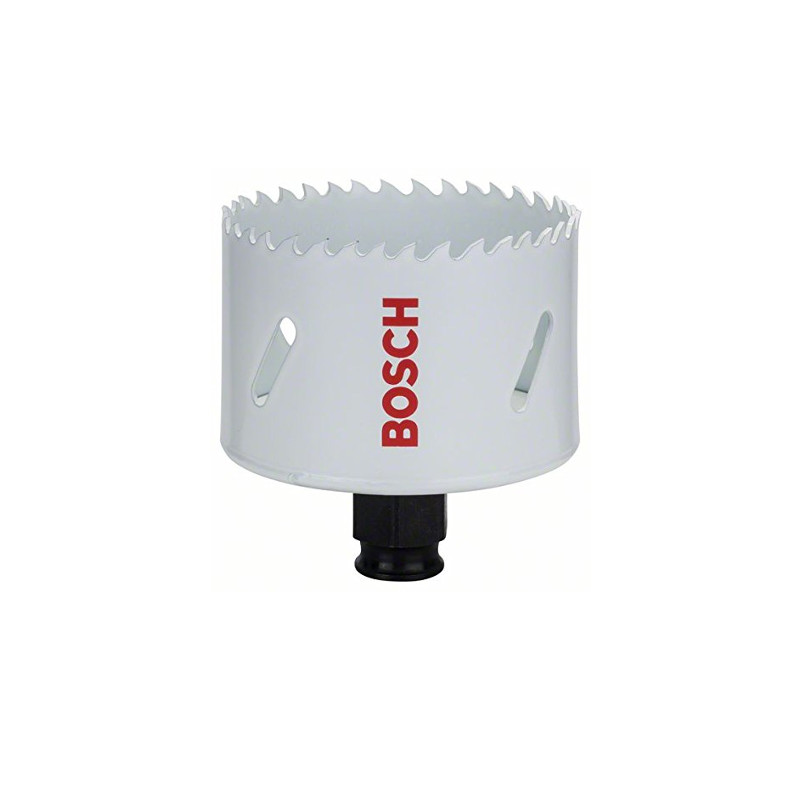

scie trépan pour placo 68mm Bosch

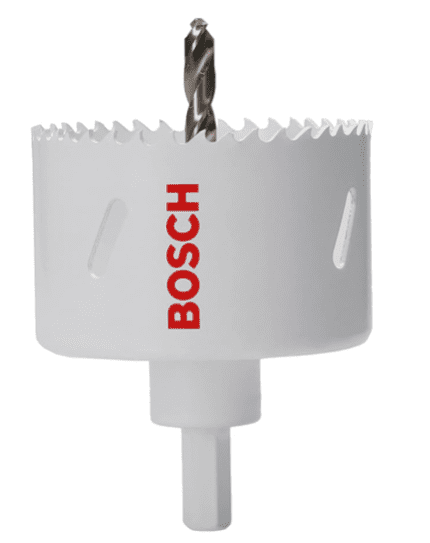

Cette scie cloche Bosch 68mm est indiqué pour réaliser les trous d’encastrement pour les appareillages électrique

Wolfcraft Multimatériaux:

Il s’agit de cette référence qui convient aux bricoleurs occasionnels.

Elle affiche également un diamètre de réalisation des trous de 68mm.

Scie cloche à ressort Legrand:

La marque de matériel électrique Legrand propose également une scie pour réaliser les trous d’encastrement (disponible ici).

Côté diamètre, c’est du 67mm.

J’en viens à croire que Legrand à un peu de mal parfois dans l’utilisation de données techniques (c’est le cas aussi de l’utilisation du terme module dans le dimensionnement de l’appareillage électrique Mosaic, terme utilisé plutôt dans le coffret électrique).

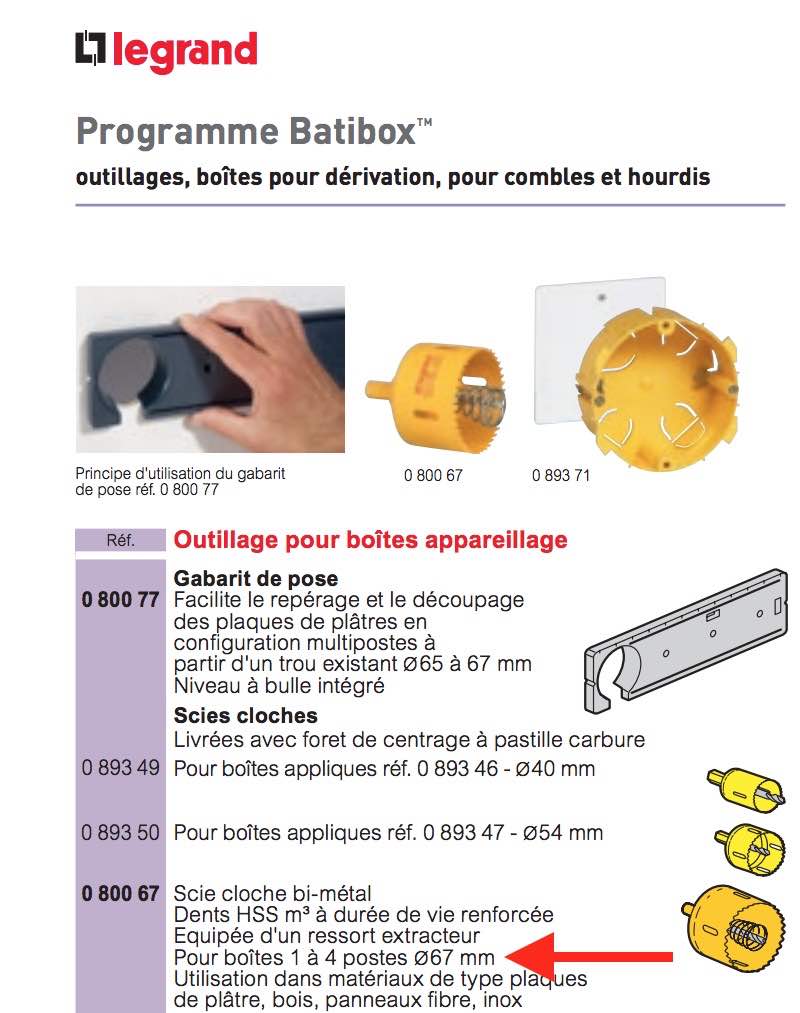

Bref, en se penchant sur la page commerciale du catalogue, on voit qu’il s’agit bien d’une scie cloche “POUR BOITE 67mm”.

Je doute donc que le diamètre de perçage de cet outil soit de 67mm.

trou et diamètre de perçage pour une prise électrique
Chez legrand, le diamètre de perçage pour une prise électrique est affiché en 67mm

Résultat cote scie cloche, diamètre de perçage de 67 ou 68mm?

Sauf Legrand qui vient jouer les perturbateurs sur le coup, il s’agit bien de percer avec une scie cloche de 68mm pour réaliser les trous des boites d’encastrement.

Conclusion:

Voila pourquoi il y a confusion (ou interrogation) sur le diamètre de perçage, puisqu’il y a deux dimensions pour effectuer le percement pour une boite de prise électrique:

  • 67mm pour le diamètre de la boite.
  • 68 mm pour le diamètre de perçage du trou à la scie cloche.

Au final, c’est le 68mm qu’il faut retenir pour la réalisation du trou pour le boitier d’encastrement, même si certains fabricants d’outillage vendent du 67mm (qui au final donne un rendu de 68mm).

Le fait que le perçage soit un millimètre plus gros que la boite est tout à fait logique. C’est fait pour que la boite puisse rentrer dans le trou et tenir, tout en pouvant l’ajuster.

Si le trou dans le matériau est de 67mm, l’insertion se fait en force (ce qui n’est pas conseillé dans le placo par exemple).
