La puissance maximale d’une prise électrique 16A / 32A

Prise 16 A, 20 A, 32 A : le tableau de la puissance maximale

Le calibre d’une prise ne va jamais seul : il se lit avec la section du fil et le calibre du disjoncteur. Voici ce que donnent les guides Legrand et Hager de la norme NF C 15-100 pour un logement.

Monophasé 230 V. Sections, disjoncteurs et nombre de prises : guide Legrand de la révision 2024 de la norme et guide Hager (art. 10.1.6.3.3 et 10.1.7.7.2). Circuit spécialisé : 2,5 mm² et 20 A chez Legrand, socle de prise 16 A 2P+T chez Hager (art. 10.1.6.4). Puissances calculées avec P = U × I : c’est le maximum du circuit entier, pas de chaque prise.

Dans votre logement, les socles de prises les plus courants sont en 16 A, mais vous trouverez aussi des prises en 32 A dans la cuisine notamment. Comment savoir quelle puissance peut délivrer une prise électrique et quel appareil vous pouvez brancher dessus sans risques ? On vous explique tout !

Comment connaître la puissance d’une prise électrique ?

La puissance d’une prise électrique, c’est en réalité la puissance que cette prise peut fournir pour alimenter tel ou tel appareil. Pour la calculer, c’est très simple. Nous avons tous appris à l’école la fameuse formule P = U x I. Elle indique que la puissance d’un équipement électrique (en watts W, noté P) est le produit de la tension à ses bornes (en volts V, noté U) par l’intensité du courant qui le parcourt (en ampères A, noté I).

Puissance d’une prise électrique 16 A

Pour savoir quelle puissance peut délivrer une prise 16 A à un appareil électrique, on a besoin des valeurs suivantes :

• Tension aux bornes de la prise : 230 V
• Intensité maximale que la prise peut supporter : 16 A

Aussi, la puissance maximale est 230 x 16 = 3 680 W.

Puissance d’une prise 20 A

Le même calcul avec 20 A donne 230 x 20 = 4 600 W. C’est le maximum d’un circuit câblé en 2,5 mm² et protégé par un disjoncteur 20 A.

Puissance de la prise électrique 32 A

Si on recommence notre calcul pour la prise de 32 A, on voit qu’elle peut alimenter un appareil d’une puissance jusqu’à 7 360 watts.

Le maximum du circuit, pas de chaque prise

Ces watts ne s’additionnent pas prise par prise. Huit prises 16 A sur un même disjoncteur 16 A se partagent 3 680 W. C’est le disjoncteur, choisi d’après la section du fil, qui fixe la limite : voyez notre tableau de la puissance maximale par section de câble.

En triphasé 400 V, la formule devient P = 1,732 x U x I : environ 11 000 W sous 16 A et 22 000 W sous 32 A. C’est le domaine de la prise triphasée.

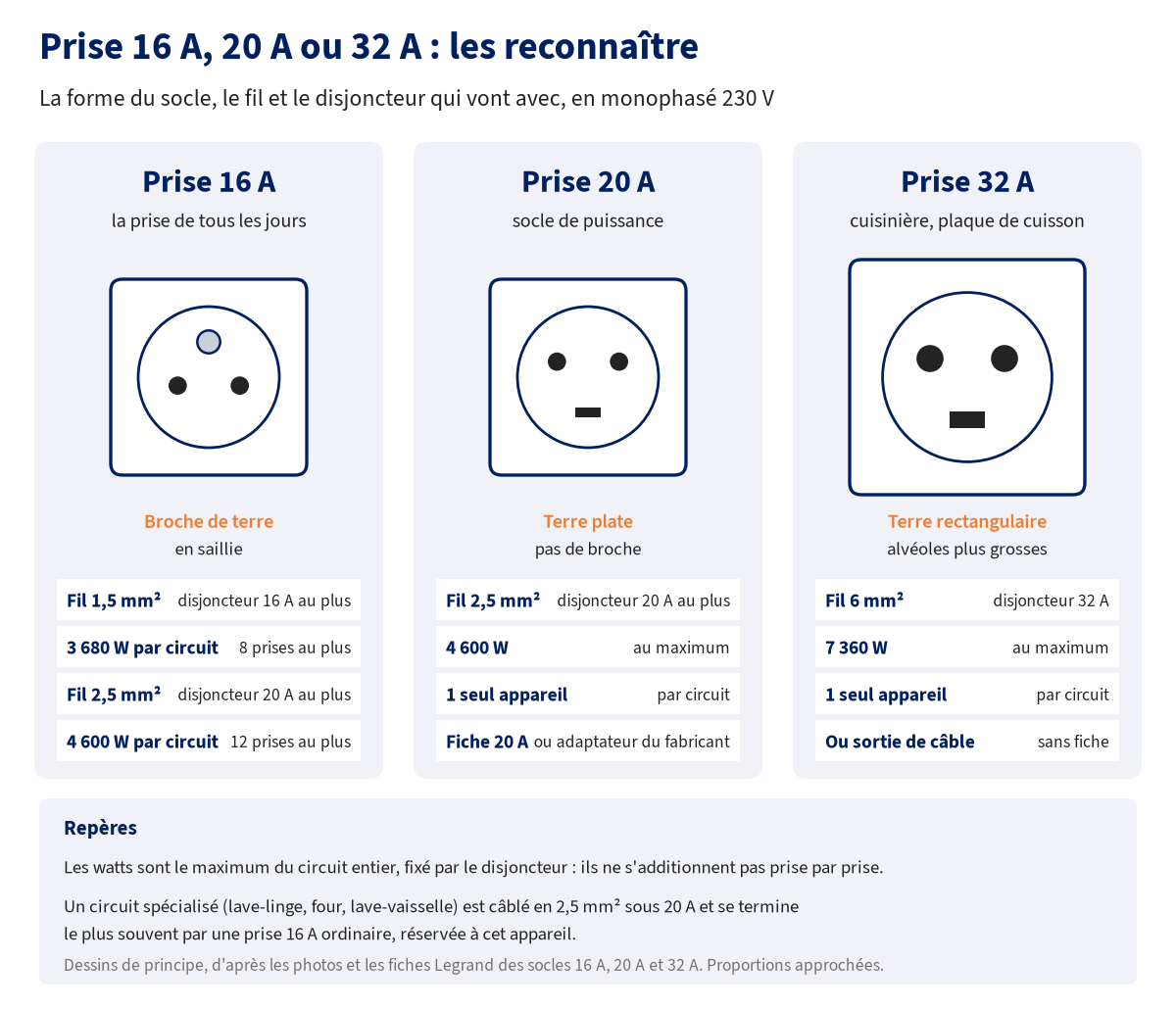

Comment savoir si une prise est en 16 A, 20 A ou 32 A ?

La forme du socle donne la première réponse.

• Prise 16 A (2P+T) : deux alvéoles rondes et une broche de terre qui dépasse. La fiche d’un modèle courant (Legrand dooxie) indique 16 A et 250 V, avec des bornes prévues pour des fils de 2,5 mm² au plus.
• Prise 20 A : un socle dit « de puissance », à deux alvéoles rondes et contact de terre plat, sans broche (Legrand, réf. 0 901 34). Ses bornes acceptent jusqu’à 6 mm². Legrand vend dans la même gamme une fiche 2P+T 20 A, et un adaptateur pour y brancher une fiche 2P+T 16 A.
• Prise 32 A : plus grande (plaque de 100 x 100 mm chez Legrand), avec deux alvéoles de 7 mm et une alvéole de terre rectangulaire. Ses bornes acceptent jusqu’à 10 mm². Elle peut être remplacée par une simple sortie de câble.

La forme ne dit pas tout : une prise 16 A peut dépendre d’un disjoncteur 16 A ou d’un disjoncteur 20 A. Pour le savoir, regardez le tableau électrique. Le calibre est inscrit sur la face avant de chaque disjoncteur. Si les circuits ne sont pas repérés, abaissez un disjoncteur et notez les prises qui ne sont plus alimentées (une lampe branchée suffit pour le voir).

La forme du socle et le tableau suffisent presque toujours : rien à démonter. Seule la section des fils demande d’ouvrir la prise. Dans ce cas, coupez d’abord le disjoncteur général, puis vérifiez l’absence de tension avec un appareil prévu pour cela, avant de toucher à quoi que ce soit. Au moindre doute sur ce que vous trouvez (fils sans terre, isolant abîmé, traces de chauffe), refermez et faites venir un électricien.

Quels appareils brancher sur quelles prises ?

Sur une prise électrique, vous pouvez brancher tout appareil qui consomme une puissance inférieure à la puissance maximale délivrée par la prise. La puissance d’un appareil se lit sur sa plaque signalétique ou dans sa notice. Les gros appareils ménagers ont en plus leur propre circuit.

Prise électrique 32 A : dédiée aux gros appareils de cuisson

Dans un logement, la prise 32A sert à l’alimentation d’une plaque de cuisson ou d’une cuisinière électrique : c’est le circuit de cuisson que décrivent les guides Legrand et Hager de la norme NF C 15-100. Prévue dans la cuisine de tout logement neuf ou entièrement rénové, la prise 32 A est installée seule, sur un circuit spécialisé. Vous la reconnaîtrez d’un seul coup d’œil. Il y a soit une simple sortie de câbles, soit un socle de prise spécial avec deux trous ronds et un trou rectangulaire.

Pour le câblage, voyez comment brancher une prise 32 A. Et si votre cuisine est au gaz, la question de savoir si la prise 32 A reste obligatoire a sa page.

Prise 20 A : pour quel appareil ?

Dans un logement, « 20 A » désigne surtout un circuit : celui d’un gros appareil. Lave-linge, lave-vaisselle, sèche-linge et four indépendant ont chacun le leur. Le guide Legrand lui donne du fil de 2,5 mm² et un disjoncteur 20 A ; le guide Hager le termine par un socle de prise 16 A 2P+T, réservé à l’appareil. Le socle 20 A à terre plate existe aussi : il va avec une fiche 20 A ou avec l’adaptateur du fabricant. Le schéma complet est dans notre page sur le circuit spécialisé de la prise 20 A.

Les prises 16A :  pour tous vos autres appareils électriques

La puissance d’une prise électrique de 16A lui permet de faire fonctionner un appareil consommant jusqu’à 3 680 watts. Vous pouvez y brancher vos appareils classiques : sèche-cheveux, télévision, réfrigérateur, grille-pain, cafetière, recharge de téléphone etc.

Un cas demande plus d’attention : la recharge d’une voiture électrique sur une prise ordinaire est limitée. Le tableau des modes de charge du guide Hager donne 8 A au plus, soit 1,8 kW, sur une prise non dédiée, contre 16 A et 3,7 kW sur une prise renforcée dédiée. Notre guide des bornes de recharge et prises renforcées détaille ce point.

Quel risque si on branche un appareil trop puissant sur une prise ?

Lorsque la puissance demandée dépasse celle du circuit, les fils et les connexions chauffent. C’est contre cet échauffement que le disjoncteur protège : il est choisi pour la section du fil. Il ne surveille ni la prise elle-même, ni la multiprise branchée dessus. Les électriciens le constatent sur le terrain : une borne desserrée ou un socle fatigué peuvent chauffer avant que le disjoncteur ne réagisse, avec un risque d’incendie.

C’est pour cette raison qu’il faut se méfier des multiprises chargées. En effet, une multiprise n’augmente pas la puissance d’une prise électrique 16 A. La somme des puissances consommées sur chaque socle de la barre doit donc rester inférieure à 3 680 watts. Exemple : une bouilloire de 2 200 W et un radiateur d’appoint de 2 000 W font 4 200 W, soit 18 A sur un circuit prévu pour 16 A. Pour passer d’une puissance à une intensité sans calcul, utilisez notre convertisseur kW en ampères, en monophasé comme en triphasé.

Une prise tiède, une odeur de chaud ou un plastique qui brunit sont des signes à prendre au sérieux : voyez notre page sur la prise qui chauffe ou qui noircit. Si vous manquez de prises dans une de vos pièces, il vaut mieux installer de nouvelles prises électriques.

La prise dans le circuit électrique : combien de prises par disjoncteur ?

Une prise électrique fait toujours partie d’un circuit électrique. Certaines ont leur circuit dédié, qui n’alimente aucune autre prise. C’est le cas de la prise 32 A, mais aussi des prises des circuits spécialisés du lave-linge, du lave-vaisselle, etc.

Les autres prises 16 A de la maison appartiennent à des circuits de prise classiques. Pour chacun, les guides Legrand et Hager de la norme NF C 15-100 donnent un calibre maximal de disjoncteur, une section de fil et un nombre de prises. En résumé :

• prise 16A en fil de 1,5 mm² : disjoncteur 16 A au plus, 8 prises au plus
• prise 16A en fil de 2,5 mm² : disjoncteur 20 A au plus, 12 prises au plus (6 pour le circuit de la cuisine)
• prise 32A : fil de 6mm², disjoncteur 32A, une seule prise ou sortie de câble

Le décompte se fait socle par socle : une prise double compte pour deux, une triple pour trois. Faut-il câbler en 1,5 ou en 2,5 mm² ? La comparaison est faite dans notre article câbler ses prises en 1,5 mm² ou 2,5 mm².

Au-delà de 3 680 watts sur un circuit 16 A, le disjoncteur finit par déclencher. Si vous n’avez pas respecté les sections minimales des fils conducteurs et que vous avez sous-dimensionné votre câblage, les fils électriques chauffent encore plus vite, peuvent fondre et provoquer un incendie…

Questions fréquentes sur les prises 16 A, 20 A et 32 A

Combien de watts sur une prise 16 A ?

3 680 W au plus sous 230 V (16 x 230). Cette puissance se partage entre toutes les prises branchées sur le même disjoncteur. Sur un circuit câblé en 2,5 mm² et protégé par un disjoncteur 20 A, le total monte à 4 600 W, mais chaque socle reste donné pour 16 A.

Quelle différence entre une prise 16 A et une prise 20 A ?

La prise 16 A est le socle courant, avec sa broche de terre. La prise 20 A est un socle de puissance à contact de terre plat, vendu avec sa propre fiche 20 A. Le plus souvent, « 20 A » désigne le disjoncteur d’un circuit en 2,5 mm² : au bout, la prise est un modèle 16 A ordinaire.

Peut-on mettre des prises 16 A sur un disjoncteur 20 A ?

Oui, si tout le circuit est câblé en 2,5 mm² : les guides Legrand et Hager de la norme donnent alors un disjoncteur de 20 A au plus et jusqu’à 12 prises. En 1,5 mm², le disjoncteur ne dépasse pas 16 A.

Peut-on brancher un four sur une prise 16 A ?

Oui pour un four indépendant : le guide Hager prévoit pour lui une prise 16 A 2P+T ou une sortie de câble, sur un circuit spécialisé qui ne sert qu’à lui. Une cuisinière ou une plaque de cuisson demandent un circuit 32 A.

Combien de prises sur un disjoncteur 32 A ?

Une seule. Le circuit 32 A est dédié à la cuisinière ou à la plaque de cuisson et se termine par une prise 32 A ou par une sortie de câble. On n’y ajoute aucune autre prise.

Sources

• Legrand, NF C 15-100, révision du 23 août 2024 : points clés (circuits prises et circuits spécialisés) et Combien de prises de courant par disjoncteur ?
• Hager, Installation électrique dans l’habitat, guide réglementaire et normatif (révision 2024 de la norme : nombre de prises par circuit, protection, circuits spécialisés, modes de charge d’un véhicule).
• Legrand, guide de l’amendement 5 de la NF C 15-100 (2015) : décompte des socles, une prise égale un socle.
• Legrand, fiches techniques F02024FR/00, socles et fiches 20 A et F02025FR/00, socles et fiches 32 A ; pages produit de la prise 2P+T dooxie 16 A, de la prise de puissance 20 A et de la prise de puissance 32 A, et de l’adaptateur pour fiche 2P+T 16 A sur prise 20 A.
