Distribuer Internet dans toute la maison via les prises RJ45

Suite à une question posée par un internaute, nous vous proposons un article complet pour comprendre comment redistribuer Internet depuis une box 5G vers toutes les prises RJ45 d’une maison.

Contexte de la demande

« Bonjour à tous,
J ai réceptionné ma maison fin février et je m’attaque au sujet des RJ45 auquel je ne comprends pas grand chose. J espère que vous pourrez m’éclairer.
Mon tableau électrique est dans l’entrée et j’ai une prise RJ45 plus loin dans le salon (et d’autres à l’étage, chambre et bureau).
Je dispose d’une box 5g SFR que j’ai branché sur la RJ45 du salon.
Ma question est de savoir comment faire pour, à partir du tableau, renvoyer le signal de la box vers les autres RJ45 de la maison.
Je vous joins 3 photos de l’installation mais ça ne me parle pas du tout … 🙁
J ai cru comprendre qu’il fallait un switch et des petits câbles Ethernet (Déjà achetés !), mais là franchement je bloque »

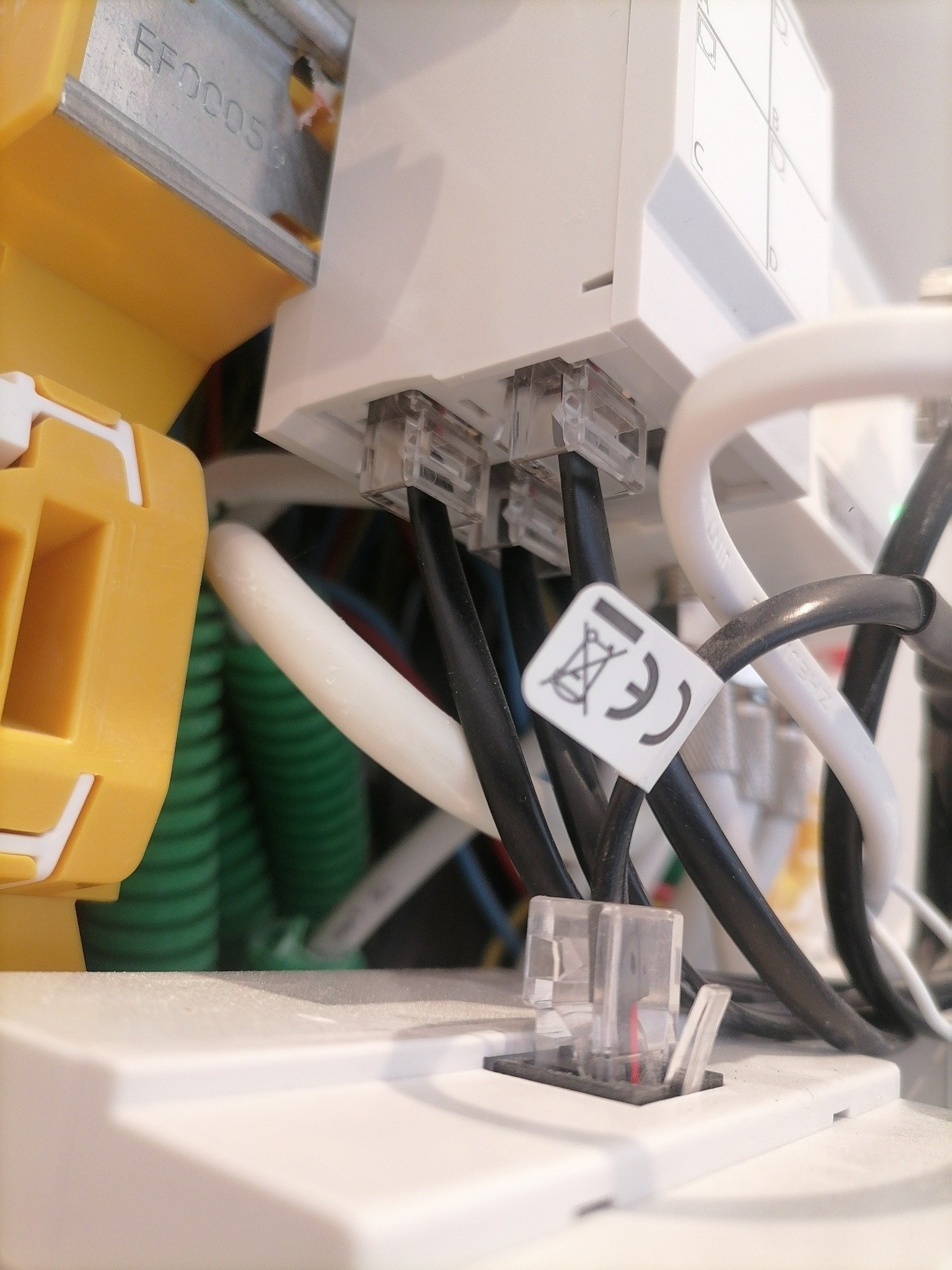

L’internaute a également fourni 3 photos de son tableau de communication, les voici :

Il exprime donc une difficulté fréquente :

“Je souhaite garder ma box 5G dans le salon, mais je ne sais pas comment envoyer Internet vers les autres prises RJ45 de la maison via le tableau. J’ai acheté un switch et des câbles, mais je bloque.”

Si vous êtes dans la même situation, cet article est fait pour vous.

Résumé pour les pressés

Vous pouvez laisser votre box dans le salon : elle envoie Internet via une prise RJ45 murale.

Ce câble arrive dans le tableau de communication, où il faut l’identifier.

Il suffit ensuite de le relier à un switch Ethernet et de redistribuer vers les autres pièces via les ports RJ45 du tableau.

Des cordons RJ45 courts (cat.6) suffisent pour faire le brassage.

Vous pouvez retrouver nos articles :

• Installation d’un coffret de communication AXCITY : tutoriel complet pas à pas (partie 1)
• Branchement d’un coffret de communication RJ45 : DTI, prises TV et réseau (guide complet – partie 2)

Comprendre votre installation

L’internaute dispose :

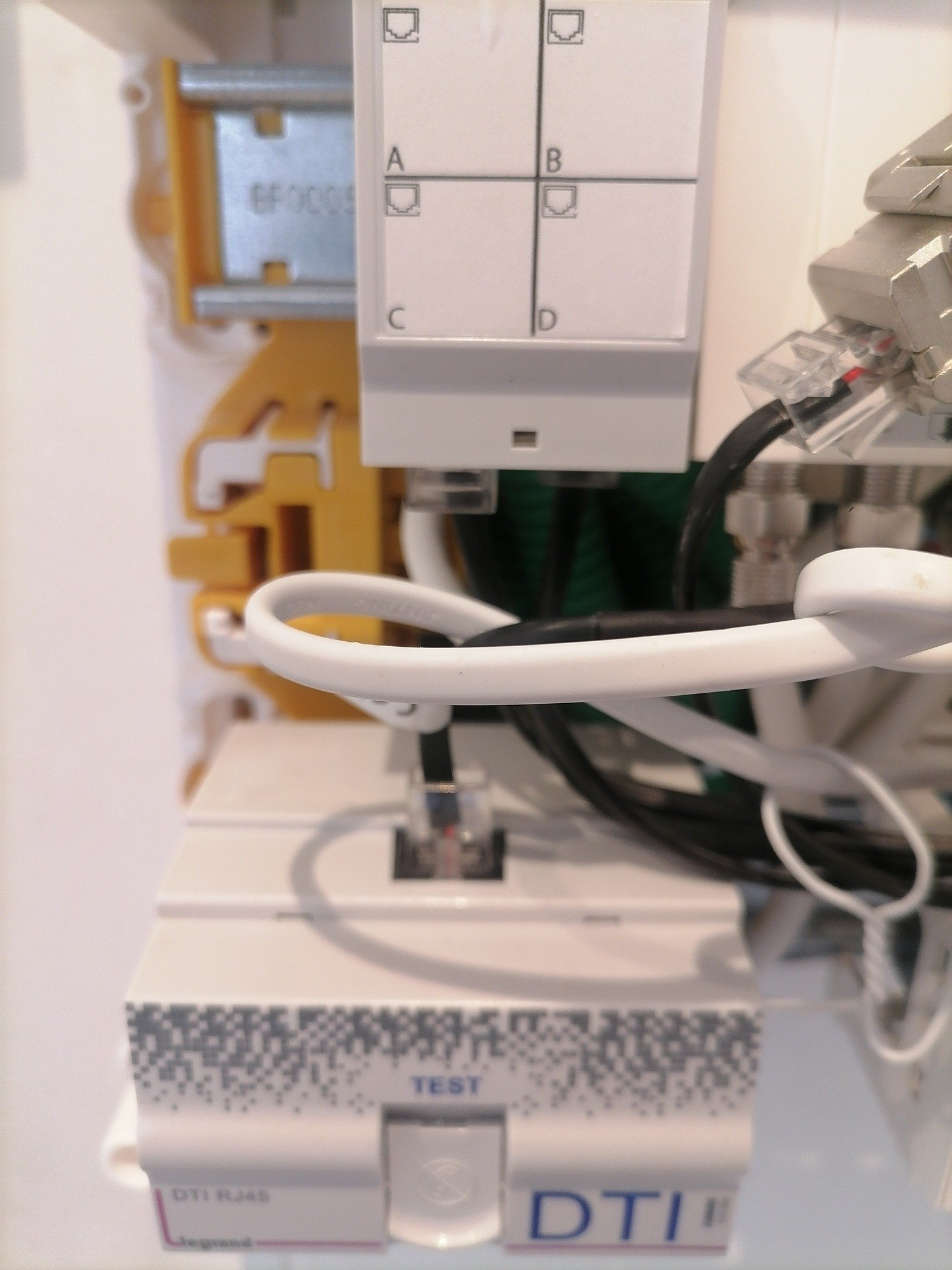

• d’un boîtier de communication Legrand avec 4 ports RJ45 en façade (A, B, C, D),
• d’un boîtier DTI RJ45 (utile pour l’ADSL, ici non utilisé),
• de câbles réseau multicolores déjà connectés à l’arrière des ports A, B, C, D,
• et d’un câble RJ45 relié à la box 5G dans le salon, branché sur une prise murale.

Quelles sont les étapes pour redistribuer Internet dans toute la maison ?

1. Identifier la ligne RJ45 du salon

Le premier but est de savoir quel port (A, B, C ou D) correspond à la prise RJ45 murale du salon.

Méthodes simples :

• Branchez un PC ou un testeur RJ45 directement sur les ports du tableau, un à un, jusqu’à trouver celui qui donne du réseau quand la box est connectée dans le salon.
• Notez ce port : il s’agit du port de retour de la box.

2. Renvoyer le signal de la box vers les autres pièces

Une fois le bon port identifié (ex : port B), vous allez :

• Brancher un cordon RJ45 entre le port B et un switch Ethernet.
• Puis, relier les ports A, C, D du tableau aux autres ports du switch, toujours avec des cordons RJ45 courts.

Le switch devient ainsi la « répartiteur » réseau :

• Entrée = le câble venant du salon (via B),
• Sorties = les câbles partant vers les autres pièces.

Pourquoi un réseau RJ45 bien configuré vaut mieux que le Wi-Fi ?

Même si le Wi-Fi 5G ou fibre est rapide, un réseau câblé reste :

• Plus stable : pas de perte de signal ou d’interférences.
• Plus rapide en local : pour transférer des fichiers ou jouer en réseau.
• Indispensable pour certaines applications : TV connectée, NAS, alarme IP, caméra de surveillance, etc.

Un bon câblage RJ45 = moins de latence, meilleure sécurité, débit constant.

Tester votre réseau après l’installation

Une fois les branchements faits :

1. Testez chaque prise RJ45 murale avec un ordinateur ou une TV connectée.
2. Faites un test de débit (Speedtest.net) pour vérifier si le débit est similaire à celui de la box.
3. Si le débit est très faible ou absent, revérifiez :
   1. Le brassage dans le tableau.
   2. Les câbles utilisés (évitez les Cat.5, les câbles usés ou trop longs).
   3. Le câblage aux normes (norme 568B aux deux extrémités).

Un testeur de continuité RJ45 (environ 10–20 €) peut aussi valider rapidement vos lignes. Retrouvez notre article sur les testeurs de continuité.

 Astuce : comment étiqueter facilement vos prises RJ45

Pour éviter les tâtonnements futurs :

• Numérotez chaque prise RJ45 murale (ex. : Salon 1, Bureau 2…).
• Notez l’équivalent sur une étiquette au tableau (port A = Salon, B = Bureau…).
• Utilisez un petit schéma imprimé collé dans la porte du coffret.

Un tableau bien documenté vous fera gagner un temps fou pour toute future modification réseau ou ajout d’appareil.

Matériel nécessaire

• Switch Ethernet (4 à 8 ports) : redistribue Internet vers plusieurs prises RJ45
• Câbles RJ45 courts (cat. 6) : pour relier ports A, B, C, D au switch
• Testeur RJ45 (optionnel)  : pour repérer facilement les lignes

À éviter absolument : les petits câbles noirs fournis par défaut dans certains tableaux, qui sont téléphoniques (4 ou 6 fils). Ils ne servent à rien pour l’Internet !

Recommandé pour :

• Les maisons neuves ou rénovées avec prises RJ45 déjà en place
• Les utilisateurs de box 4G/5G qui ne souhaitent pas déplacer leur box
• Ceux qui veulent un réseau plus stable que le Wi-Fi
• Les personnes non expertes souhaitant un montage simple, sans tirage de câbles
• Les installations où plusieurs équipements nécessitent un débit constant (TV, console, PC…)

⚠️ Erreurs fréquentes

1. Penser que la box doit être dans le tableau → non, elle peut rester dans le salon.
2. Brancher directement les ports entre eux sans switch → vous aurez un seul lien, pas plusieurs.
3. Utiliser des câbles téléphoniques → incompatible avec un réseau Ethernet moderne.
4. Ne pas vérifier le câblage (568B aux deux extrémités) → perte de débit ou de signal.

✅ Bonnes pratiques

• Utiliser des cordons RJ45 droits, courts et blindés (cat. 6 ou 6a).
• Étiqueter chaque port RJ45 dans le tableau (ex. : A = bureau, B = salon…).
• Vérifier la norme de câblage utilisée (EIA/TIA 568B de préférence).
• Si le DTI ne sert plus, vous pouvez le retirer pour gagner de la place.

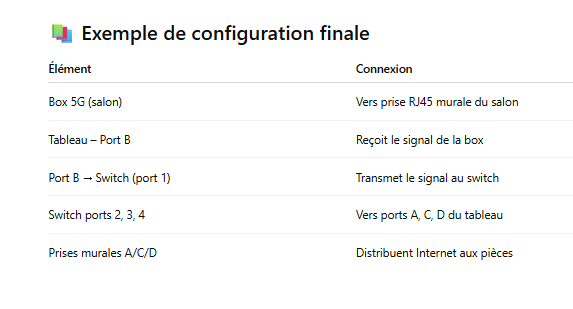

Exemple de configuration finale

Conclusion

Grâce à ce montage simple, vous pouvez conserver votre box dans le salon et distribuer Internet dans toute la maison via les prises RJ45 existantes. Un petit switch, quelques câbles bien branchés, et le tour est joué.

Ce genre d’installation est courant dans les maisons neuves, mais reste flou pour les non-initiés. Une fois le fonctionnement compris, vous gagnez en confort, en stabilité réseau, et en performance, surtout pour la TV, les PC fixes ou les consoles.

A retenir

• Votre box peut rester dans le salon si une prise RJ45 y est reliée au tableau.
• Un switch Ethernet dans le tableau permet de redistribuer Internet vers toutes les pièces.
• Il faut repérer la prise RJ45 du salon dans le tableau et la relier au switch.
• Les cordons de brassage RJ45 (catégorie 6 minimum) remplacent les anciens câbles téléphoniques.
• Évitez les erreurs classiques : mauvais câbles, absence de switch, DTI inutilement conservé.
• Un bon câblage réseau = Internet rapide et stable dans toute la maison, sans Wi-Fi aléatoire.

FAQ

Je n’ai pas la fibre, ça change quelque chose ?

Non. La solution fonctionne que vous soyez en 5G, ADSL ou fibre, du moment que la box est Ethernet.

Peut-on brancher la box directement dans le tableau ?

Oui, c’est possible, mais pas obligatoire. Beaucoup préfèrent la laisser dans le salon pour le Wi-Fi ou l’accès visuel.

Combien de prises peut-on alimenter ?

Autant que le nombre de ports disponibles sur votre switch. En général 4 à 8.

Dois-je acheter du matériel spécial ?

Non, un switch Ethernet classique gigabit et des câbles RJ45 Cat.6 suffisent.

À quoi sert le DTI RJ45 et peut-on le retirer ?

Le boîtier DTI RJ45 (Dispositif de Terminaison Intérieur) :

• Était obligatoire pour l’ADSL (test de ligne France Télécom).
• Ne sert à rien si vous utilisez une box 5G ou la fibre via ONT.

Glossaire

• RJ45 : Connecteur standard pour les réseaux Ethernet (Internet filaire).
• Prise RJ45 murale : Prise encastrée dans un mur, reliée au tableau de communication via un câble réseau.
• Tableau de communication : Boîtier central où arrivent tous les câbles RJ45 de la maison. Il permet de gérer la distribution réseau.
• Switch Ethernet : Appareil permettant de redistribuer le signal réseau vers plusieurs ports RJ45. Il agit comme une multiprise réseau.
• Cordon de brassage : Petit câble RJ45 (court) utilisé pour relier les ports du tableau au switch.
• Port A/B/C/D : Repères des prises réseau dans le tableau de communication. Chacun correspond à une pièce.
• Brassage RJ45 : Opération qui consiste à relier le signal de la box vers les prises RJ45 murales, via le switch.
• DTI (Dispositif de Terminaison Intérieur) : Boîtier utilisé pour les installations ADSL ; inutile en fibre ou 5G.
• Norme EIA/TIA 568B : Standard de câblage réseau à respecter pour assurer un bon fonctionnement des prises RJ45.
• Catégorie de câble : Classe de performance réseau. Privilégier Cat.6 ou Cat.6a pour du Gigabit Ethernet.

À lire aussi : ce qu’il faut anticiper côté réseau pendant une rénovation électrique.
