Electricité, isolation et traversée de mur avec gaine ICTA

Electricité, isolation et traversée de mur avec gaine ICTA

J’ai plusieurs fois évoqué l’importance du branchement électrique des circuits extérieurs, avec notamment l’utilisation d’un disjoncteur différentiel pour les protéger.

Mais il y a un autre point tout aussi important qui concerne ces circuits mais pas au niveau de l’électricité en elle même. Il s’agit des points de passage intérieur vers l’extérieur.

Ces traversées de mur posent effectivement des interrogations à propos des performances thermiques et de l’isolation.

Voici quelques informations à ce niveau.

Accès extérieurs et réseaux électriques:

Voici dans un premier temps les circuits électriques branchés à l’extérieur qui amènent à réaliser des traversées de mur.

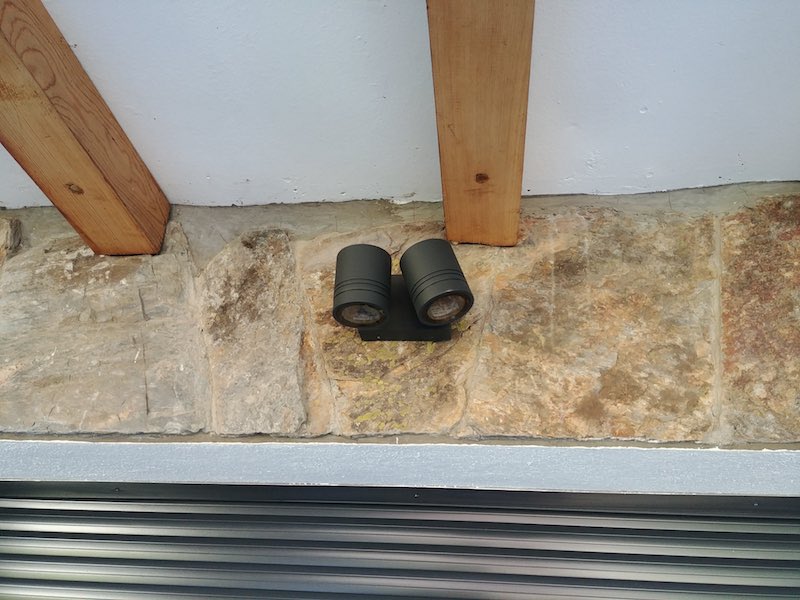

Prises et éclairages extérieurs:

Les prises électriques extérieures ainsi que les circuits d’éclairages sont les principaux circuits de l’installation électrique résidentielle qui demandent des traversées de mur intérieur-extérieur.

Les éclairages sont souvent pilotés par détecteur infrarouge ce qui évite une gaine supplémentaire pour l’interrupteur.

Les réseaux spécifiques:

D’autres circuits électriques demandent de faire des passages vers l’extérieur et notamment:

  • La climatisation avec son groupe extérieur.
  • Le garage attenant à l’habitation (si il n’est pas isolé).
  • Les dépendances (abri de jardin, pool House) avec des réseaux qui passent plutôt en sous terrain. Ils sont moins concernés par les traversées de mur puisque les réseaux arrivent par le sol.

Comment faire les traversées et minimiser les pertes énergétiques?

Ces réseaux traversent les murs et sont protégés mécaniquement par des gaines ICTA de différents diamètres.

Il y a alors deux passages qui peuvent amener une perte énergétique et un défaut d’isolation:

  • Le perçage qui ne peut pas être ajusté au plus près de la gaine.
  • La gaine ICTA en elle même qui créé un appel d’air entre l’extérieur et l’intérieur.

Isoler le trou percé:

Une fois la gaine ICTA insérée dans le trou de perçage, il reste toujours un passage d’air au niveau de l’encolure du trou.

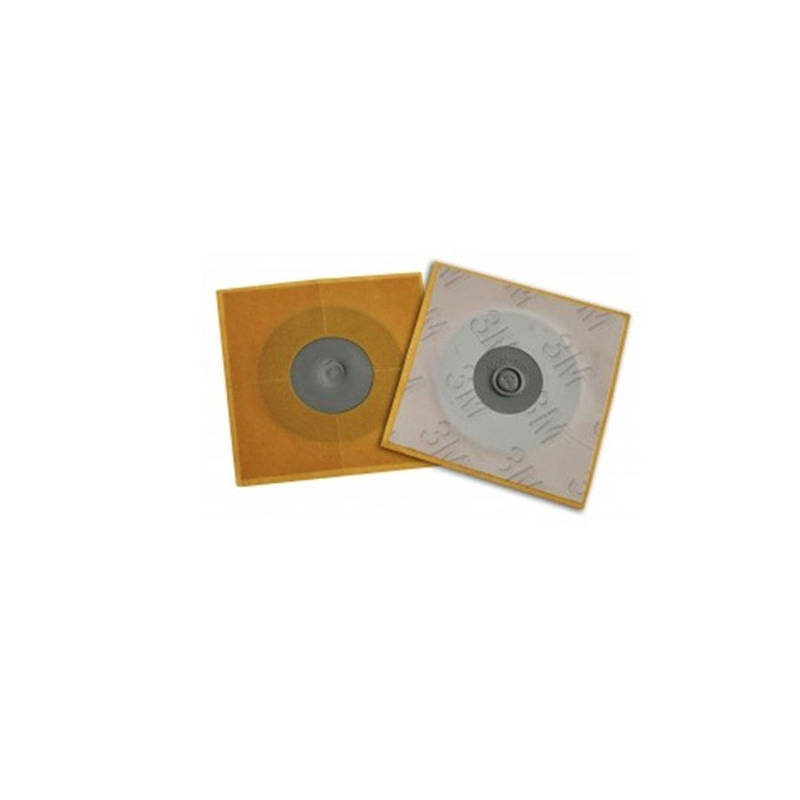

Pour les maisons avec pare vapeur intérieur, il faut utiliser une membrane passe-câble étanche spéciale (par exemple ce modèle).

Quand il n’y a pas de par vapeur, il faut utiliser un mastic acrylique identique à celui utilisé pour les menuiseries, en l’appliquant de chaque côté du trou.

Atténuer le passage de l’air dans la gaine:

La gaine ICTA créée aussi un passage d’air intérieur extérieur.

Pour diminuer ce phénomène, il y a deux solutions:

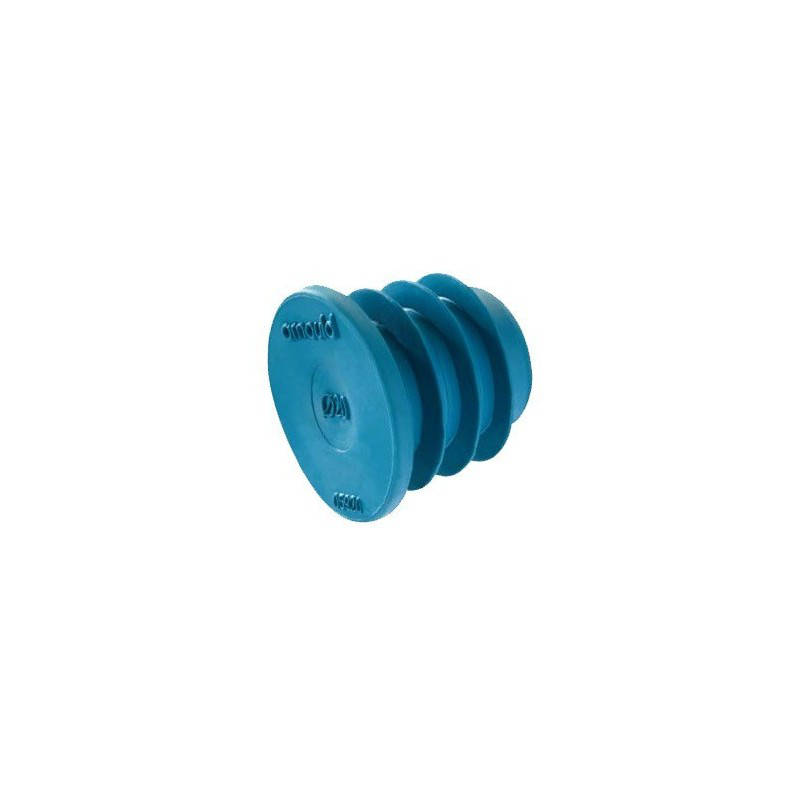

  • Le bouchon de gaine ICTA qui se fixe de chaque côté de la gaine.
  • La boite d’encastrement BBC avec membrane, dans le cas ou la gaine ICTA arrive au niveau d’un appareillage électrique (un interrupteur pour un circuit lumineux extérieur).

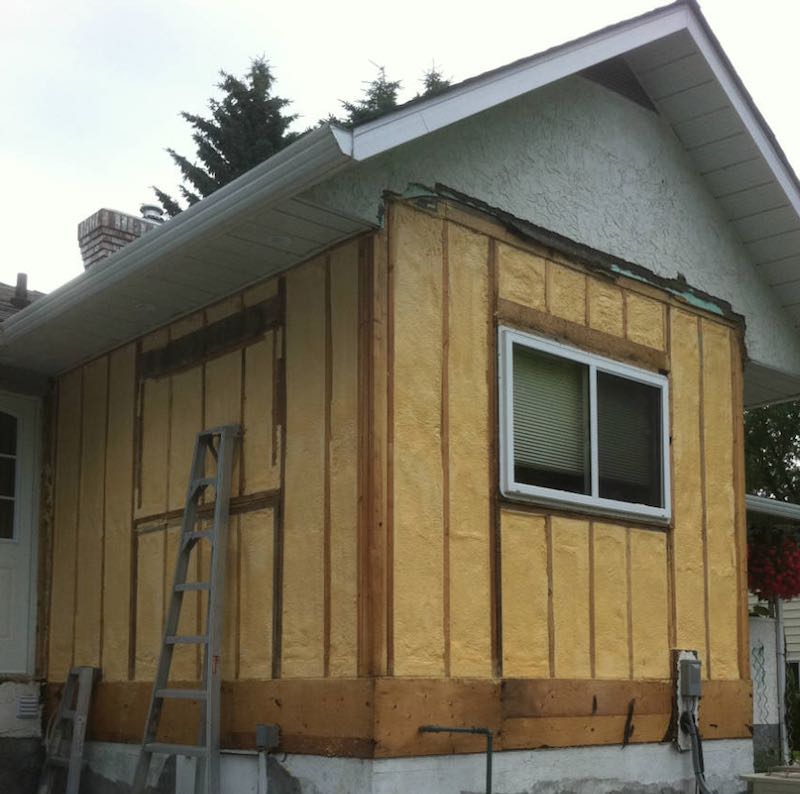

Le cas particulier de l’isolation par l’extérieur:

L’ITE, pour isolation thermique par l’extérieur, est une méthode employée pour renforcer les performances techniques d’un logement.

L’intérêt est aussi de ne pas toucher à la structure interne du bâti.

Au niveau de l’électricité, on ainsi en profiter pour rénover l’installation électrique en passant les gaines par l’extérieur.

Cette technique est utilisable mais n’est pas idéale surtout si il faut intégrer les gaines dans l’isolant et donc perdre l’efficacité de ce dernier.

De plus, en passant les gaines par l’extérieur, on augmente les points de pénétrations de gaines électriques depuis l’extérieur.

Passer les gaines électrique avec l’isolation par l’extérieur, c’est donc une méthode à utiliser avec parcimonie.

Conclusion:

Les passages électriques intérieurs extérieurs doivent être minimisés au maximum pour éviter les pertes énergétiques.

Quand ces traversées sont réalisées, il faut penser à la contre-mesure qui permet de diminuer les passages d’air froid, comme je viens de l’expliquer.

Il faut également penser à un autre point: le sens de perçage.

Effectivement, il faut percer depuis l’intérieur de l’habitation vers le bas pour qu’il n’y ait pas d’effet entonnoir depuis l’extérieur avec un mur exposé aux intempéries.

Vous avez aimé cet article ?
Écrit par Guillaume, électricien expert
Guillaume DENIS
Électricien
Passionné par l'électricité, qu'elle vienne d'un transformateur ou qu'elle soit issue du soleil. Ingénieur électronicien de formation, j'ai décidé de me reconvertir en tant qu'électricien en...
7 commentaires
Bruno
19 avril 2023

Bonjour
il y a un point que je ne comprends pas sur la norme.
Je fais une construction et tous les cables seront ramenés dans des chemins de cable en faux plafond.
Pour la remontée depuis les prises ou autres équipements jusqu’au placo, je dois être sous gaine ICTA. Quand je suis dans le chemin de cable, puis je supprimer la gaine et passer uniquement le fil?
La principale raison serait de ne pas trop sircharger les chemins de cables et j’ai l’impression que dans les chemins de cable on a souvent des cables seuls.
Quand mon chemin de cable traverse une cloison. Je ferai une ouverture pour le laisser passer. Dois je imaginer remettre les cables dans de la gaine ICTA a cet endroit? N’y a t il pas des produits qui permettent de protégrer tout le chemin de cable?
Merci encore de votre aide.

Alex
7 février 2022

Bonjour, un cable R2V est-il obligatoire pour une sortie dans une boite de dérivation extérieure ou une applique extérieure ?

Une ligne directe avec fils ho7vu dans un ICTA partant du tableau (disjoncteur dédié) vers la boite extérieure n’est pas autorisée ?

Merci

Carminas
8 février 2022

Bonsoir

Si c’est juste une traversée de mur pour alimenter l’équipement fixé sur le mur, la gaine ICTA + fils, c’est bon (et encore il faut bien soigner la liaison entre le mur et l’équipement)

Si c’est pour cheminer en extérieur ce n’est pas autorisé, il faut du câble.

Helene
6 octobre 2021

Bonjour,

Nous avons acheter une maison dans laqielle toute l’électricité est à refaire.
Le compteur général est à changer pour un linky et à déplacer car sous une pièce d’eau actuellement.. Extrêmement dangereux au vu de la vétusté des différentes installations.
Enedis doit venir installer le linky dans notre garage. Mais on souhaite faire l’isolation du garage avant la pose de celui ci.
Que peut on mettre comme isolant sous ce compteur? Faut il prévoir une planche de bois sur laquelle reposerait le compteur ?

Merci d’avance pour votre réponse

Carminas
7 octobre 2021

Bonjour

Vous mettez ce que vous voulez comme isolant avec devant une double plaque de BA13 (afin que ce soit suffisamment rigide pour poser le compteur)
Voir exemples :
https://www.casimages.com/i/120702110450383210056392.jpg.html

Denis
30 janvier 2021

Bonjour,
Tout d’abord, merci pour votre site que j’utilise fréquemment, réalisant régulièrement des installation électriques en amateur (Mais DUT GE et pas mal d’expérience).
Je travaille sur une Maison Ossature Bois en autoconstruction où le consuel devra valider l’installation.
J’ai un faisceau de câbles qui passent d’un coté à l’autre de la maison dans un vide de construction non isolé (sur 8m de long) J’ai utilisé pour l’accrochage, un tube PVC de 100 mm de diamètre, qui doit donc traverser au départ depuis le tableau, l’isolation constituée de 280 mm de laine de verre posée sur le plafond. J’envisage de faire ce passage à un endroit qui restera accessible (combles non aménagées (60 cm de haut) accessibles par une trappe) et de combler le vide dans le tube PVC avec de la laine de verre. Mais du coup on est plus vraiment en vide de construction alors chaque câble devrait être du coup gainé lors de ce passage ?
J’ai d’autres passage ext/int de câble mais individuels. J’ai mis des bouts de gaine au niveau du passage et scotché la gaine aux deux extrémités. C’est correct ? Je sais que pas vraiment parce que le câble ne peut plus coulisser dans la gaine, mais la protection mécanique du câble est réalisée et la circulation d’air évitée, alors est ce que le premier point peut être rédibitoire pour le consuel ?
Cordialement,

Laurent
8 décembre 2020

Bonjour,
j’ai une question si une personne peut m’y répondre ca serait super.
Je vais installer des PC étanches sur la façade de ma maison (en construction), mais suis je obligé de mettre un câble dans la gaine ou puis je mettre des fils dans la gaine tout simplement ?
L’ensemble sera ensuite relié au circuit PC intérieur.
En vous remerciant par avance.

mat
14 août 2020

pas compris le bouchon de gaine icta. Comment mettre le bouchon étant donné que des fils sortent de la gaine jusque dans le boitier d’encastrement ?

carminas
16 août 2020

Bonjour

On perce le bouchon avec les fils.
Mais comme c’est du caoutchouc, cela reste étanche.

Didier
9 juin 2020

Bonsoir,

Nous allons isoler nos rampants de toiture par l’extérieur (sarking ou surchevronnage) et nous nous interrogeons au sujet du passage des gaines électriques. Le couvreur nous a dit qu’il faut laisser un espace entre le frein vapeur (situé sous les chevrons et entre les pannes) et le placo pour le passage des gaines. Du coup cela va nous faire perdre de l’espace intérieur alors que justement nous choisissons une isolation par l’extérieur (bien plus chère) pour ne pas perdre de hauteur à l’intérieur (les rampants étant déjà plutôt bas). N’y a-t-il moyen de faire passer les gaines sans perdre de hauteur?
