Electricité et Salle de bain ouverte calcul des volumes!

Je le dis régulièrement, la salle de bain, c’est le point obscur de l’installation électrique au niveau de la norme NF C 15-100. Chaque cas est spécifique et le côté “absurde” de la norme ne simplifie parfois pas les choses.

C’est encore le cas pour cet article ou je vais vous parler du problème de la salle de bain ouverte et du calcul des volumes en électricité dans ce cas précis.

Quelles sont dans ce cas les précautions à prendre au niveau de l’électricité quand la salle d’eau est ouverte sur la chambre ou sur une autre pièce?

Voici la réponse.

Bien définir les statut de la salle de bain: ouverte ou fermée?

Avant tout chose il faut bien cadrer ce qu’est une pièce salle de bain ouverte et même plus largement une pièce ouverte.

C’est une salle de bain qui ne possède pas de porte.

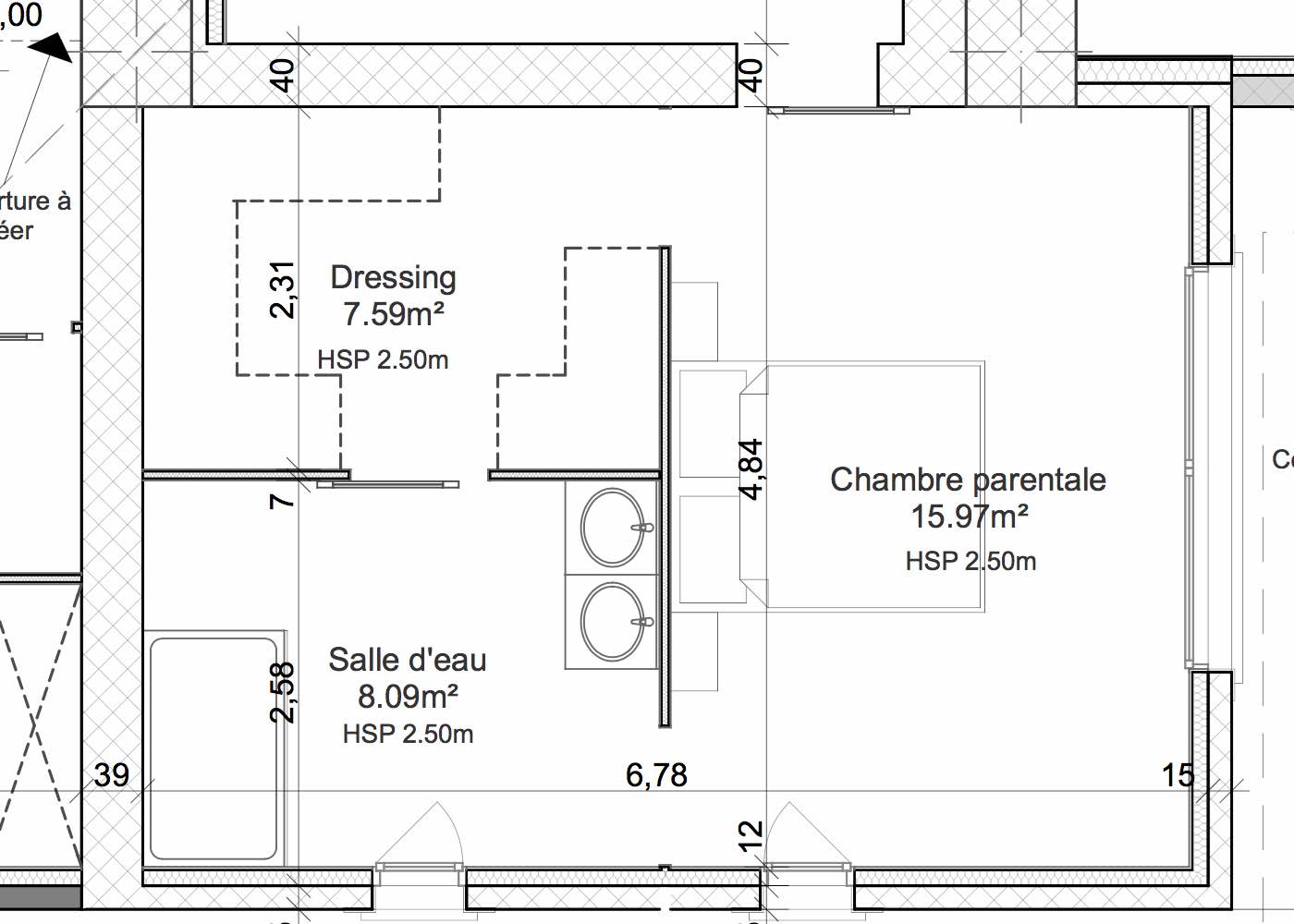

Exemple de plan architectural:

Pour illustrer mes propos, voici un plan architectural:

exemple de plan électrique et d'une salle de bain ouverte
Electricité et Salle de bain ouverte, comment aborder le calcul des volumes?

Au analysant ce plan on peut voir:

  • La salle de bain est équipée d’une porte au niveau du dressing.
  • Cette même salle de bain est ouverte sur la chambre.
  • La chambre est ouverte sur le dressing.
  • La chambre est équipée d’une porte vers un dégagement.

Quelles sont les conséquences d’un tel aménagement au niveau normatif?

Salle de bain ouverte et norme NF C 15-100:

D’un point de vue normatif, les pièces ouvertes sur la salle de bain font partie de cette même salle de bain.

Ainsi, dans le plan en exemple que j’ai choisi:

  • La chambre fait partie de la salle de bain puisqu’il n’y a pas de porte de séparation entre les deux pièces.
  • Le dressing fait partie de la salle de bain puisqu’il n’est pas isolé de la chambre par une porte et que la chambre est vue comme une salle de bain du point de vue de la norme électrique.

Salle de bain ouverte et calcul des volumes:

Le calcul des volumes dans le salle d’eau se fait de la même façon que pour une salle de bain classique.

Il faut partir du point d’eau et tracer les espaces.

Pour l’exemple, voici ce que ça donne approximativement:

A noter que le volume 0 et 1 sont confondus sur ce plan en deux dimensions vu de dessus. Le volume 1 est une projection verticale du volume 0 à 2,25m du fond du receveur dans ce cas précis.

Le dressing et la chambre sont donc situées hors volume.

volume électricité salle de bain ouverte sur la chambre
Calcul des volumes en électricité dans une salle de bain ouverte

Ce que cela implique au niveau de l’installation électrique:

Les pièces qui sont considérées comme salle de bain (ouvertes sur cette dernière) sont donc hors volume.

D’après la norme, tous les matériels électriques peuvent être installés dans ce volume, il n’y a pas de préconisation à ce niveau.

Il y a seulement une contrainte à respecter: la liaison à la terre des huisseries métalliques. D’après la norme NF C 15-100, les huisseries métalliques de la salle de bain doivent être raccordées à la terre (j’en parle notamment ici).

Pour revenir à cet exemple, la chambre est équipée (au même titre que la salle de bain) d’une huisserie aluminium.

raccorder les huisseries à la terre dans les pièces à côté d'une salle de bain ouverte
Les pièces qui sont adjacentes à la salle de bain doivent avoir la liaison à la terre au niveau des huisseries en aluminium

La fenêtre de la salle de bain doit donc être raccordée à la terre. Et c’est la même obligation pour celle de la chambre puisqu’elle fait partie, normativement parlant, de la salle de bain.

Conclusion:

Oui je sais, c’est un peu tordu, mais c’est ainsi. Mais je peux aller encore plus loin dans cet esprit de logique étrange!

Prenons le cas d’un Loft: Comme toutes les pièces sont techniquement ouvertes sur la salle de bain, le loft tout entier est considéré comme une salle d’eau.

C’est anecdotique mais c’est quand même assez révélateur de l’absurdité des systèmes normatifs en général.
