Afficheur Consommation Electricite

L’afficheur consommation electricite est devenu un outil indispensable, tant pour les professionnels que pour les bricoleurs avertis et étudiants en électrotechnique. Cet appareil permet de visualiser la consommation d’énergie en temps réel ou sur des périodes déterminées, ce qui aide à mieux maîtriser ses dépenses énergétiques et à agir en conséquence.

Définition claire et concise

Un afficheur consommation electricite est un dispositif électronique qui permet de mesurer, d’afficher, et d’analyser la consommation d’électricité d’un circuit ou d’un système. Il peut prendre la forme d’un écran numérique autonome ou être intégré dans des systèmes domotiques plus larges. Cet outil offre une lecture en temps réel et peut parfois se connecter à des logiciels de suivi pour une analyse approfondie des données.

Présentation de l’outil et de ses avantages

L’utilisation d’un afficheur consommation electricite présente plusieurs avantages :

• Permet une surveillance continue et précise de la consommation d’énergie.
• Aide à détecter d’éventuelles anomalies ou surconsommations dans le réseau électrique.
• Facilite la gestion des dépenses énergétiques pour particuliers et professionnels.
• Optimise l’efficacité énergétique des installations.

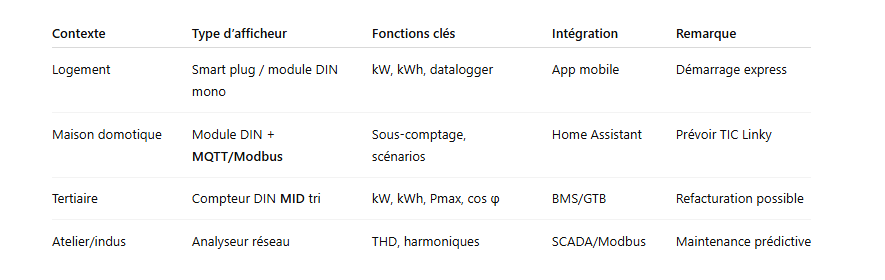

Bien choisir son afficheur

À quoi ça sert ?

L’afficheur consommation electricite est destiné à :
p>

• Mesurer la consommation: Il fournit en temps réel la puissance consommée par un ou plusieurs appareils électriques.
• Analyser les données: Grâce à ses fonctionnalités avancées, il permet d’identifier les pics de consommation et de comprendre les habitudes énergétiques.
• Optimiser la consommation: En permettant de suivre l’évolution de la consommation, il aide à mettre en place des actions pour réduire les gaspillages énergétiques.
• Surveiller la sécurité: Certains afficheurs sont équipés de systèmes d’alerte pour prévenir des anomalies pouvant engendrer des risques électriques.

En somme, cet afficheur se révèle particulièrement utile pour la gestion énergétique dans des contextes domestiques comme professionnels, notamment dans le cadre de la transition énergétique.

Les principaux types d’afficheurs

• Prise/“smart plug” : mesure d’un appareil unique, installation immédiate.

• Pince ampèremétrique autonome : lecture instantanée (A, kW), pose non intrusive.

• Module rail DIN : mesure au tableau, mono/tri, sous-comptage durable.

• Module TIC Linky : lecture directe des index/puissances via la téléinfo.

• Passerelle IoT (Wi-Fi/MQTT/Modbus) : intégration domotique et datalogging avancé.

Comment ça fonctionne ?

Le fonctionnement d’un afficheur consommation electricite repose sur plusieurs composants et principes techniques :

Principes de mesure

L’appareil intègre des capteurs (tels que des transformateurs de courant, des résistances de shunt ou des capteurs hall) qui détectent le courant circulant dans le circuit électrique. Ces capteurs transforment le courant mesuré en un signal proportionnel qui est ensuite converti en données numériques par un microcontrôleur.

Conversion des données et affichage

Les données numériques issues de la conversion analogique sont traitées par une unité de contrôle qui calcule la consommation en temps réel et, selon les modèles, peut enregistrer l’historique des mesures. L’affichage se fait via un écran LCD ou LED, offrant une lecture claire et lisible dans diverses conditions d’éclairage.

Connectivité et intégration

Certains afficheurs de consommation d’électricité disposent de fonctionnalités de connectivité telles que le Wi-Fi ou le Bluetooth. Cela permet de les intégrer dans des systèmes de domotique, d’interagir avec des applications mobiles ou de transmettre les données vers une plateforme de gestion énergétique pour des analyses plus poussées.

Rappels de mesure et bonnes pratiques

• Puissance active : $P=U\times I\times \cos \phi$ ; en tri équilibré : P=3 ULL I cos⁡φP = \sqrt{3} \, U_{LL} \, I \, \cos \varphiP=3​ULL​Icosφ.

• Énergie : $E[kWh]=\int Pdt$. L’intégration correcte suppose un échantillonnage True RMS.

• Orientation CT : respecter la flèche source → charge ; ne pas pincer le neutre.

• Tri : 3 CT (ou compteur tri) + mesure de tension adéquate ; vérifier l’ordre des phases.

• Burden / saturation : CT avec résistance de charge adaptée pour éviter la saturation.

• Sécurité : sectionneur côté capteurs, câbles torsadés courts, cheminement séparé des puissances, terre et équipotentialité soignées.

Exemples d’utilisation

L’afficheur consommation electricite trouve sa place dans divers contextes :

• Gestion des bâtiments: Dans les immeubles résidentiels ou les bureaux, il est utilisé pour suivre la consommation énergétique, identifier les gaspillages, et mettre en place des stratégies pour économiser de l’énergie.
• Surveillance industrielle: Dans les usines ou ateliers, l’afficheur permet de contrôler la consommation sur différentes lignes de production, facilitant l’optimisation des processus industriels.
• Projets de domotique: Les bricoleurs et amateurs de domotique intègrent souvent ce dispositif dans leur installation afin de piloter l’ensemble des appareils électriques via une application centralisée.
• Écoles d’électrotechnique: Il constitue un support pédagogique important pour des expérimentations et pour comprendre les principes de la mesure et de la gestion énergétique.

Normes ou mesures associées

La conception et l’utilisation d’un afficheur consommation electricite doivent respecter plusieurs normes et standards, notamment :

• Norme IEC 62053 : Relatif aux compteurs d’énergie électrique, assurant la précision des mesures.
• Norme CE : Marquage européen garantissant le respect des exigences de sécurité.
• Normes de compatibilité électromagnétique (CEM) : Pour minimiser les interférences avec d’autres équipements électroniques.

Diverses certifications peuvent également être obtenues, attestant de la fiabilité et de la performance de l’afficheur dans des environnements variés.

Avantages et inconvénients

Comme tout dispositif, l’afficheur consommation electricite présente des avantages et quelques inconvénients :

Avantages

• Précision: Les lamelles de mesures et les capteurs utilisés garantissent une lecture fiable et précise.
• Facilité d’utilisation: Son interface intuitive permet une prise en main rapide, même pour des utilisateurs non spécialistes.
• Monitorage en temps réel: Permet la détection immédiate des anomalies de consommation.
• Connectivité: Les versions équipées de connectivité peuvent être intégrées dans des écosystèmes domotiques de plus en plus répandus.

Inconvénients

• Coût: Les modèles de haute précision, incluant des fonctionnalités avancées (comme la connectivité), peuvent être onéreux.
• Dépendance à l’alimentation: En cas de panne de courant, certaines unités doivent être équipées d’une solution de secours pour ne pas perdre les données.
• Installation technique: L’installation et la calibration nécessitent parfois l’intervention d’un professionnel.
• Adaptabilité: Tous les afficheurs ne sont pas compatibles avec tous types de réseaux électriques, d’où la nécessité de vérifier les spécifications techniques.

Sécurité & erreurs à éviter

1. Pincer le neutre au lieu de la phase → mesure nulle.
2. Inverser le sens de la pince CT → puissance négative.
3. Oublier la mesure de tension avec CT seul → kWh faux si cos φ ≠ 1.
4. Mélanger circuits AC/DC sur une même chaîne de mesure.
5. Négliger terre/équipotentialité et protections CEM (câbles de capteurs longs).

Équipements ou composants liés

Dans le domaine de l’affichage de la consommation électrique, plusieurs équipements et composants interagissent pour garantir une mesure fiable :

• Capteurs de courant: Transformateurs de courant, capteurs à effet Hall, resistances de shunt.
• Microcontrôleurs: Utilisés pour la conversion des signaux analogiques en numériques et le traitement des données.
• Interfaces de communication: Modules Wi-Fi, Bluetooth ou filaires permettant l’intégration dans un réseau ou une application mobile.
• Afficheurs LCD/LED: Écrans permettant une lecture en temps réel des mesures.
• Logiciels de gestion: Applications ou plateformes web qui analysent et stockent les données de consommation.

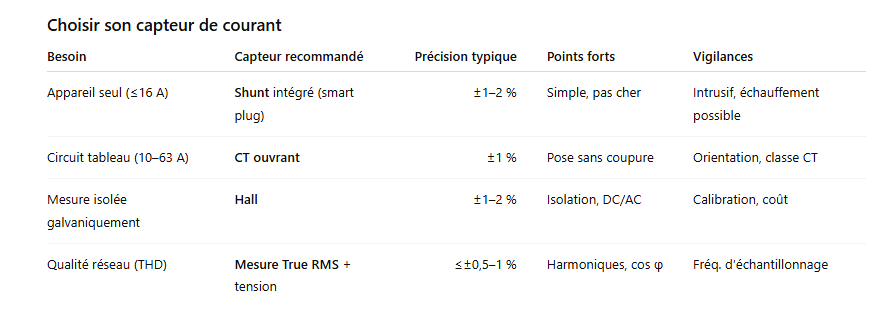

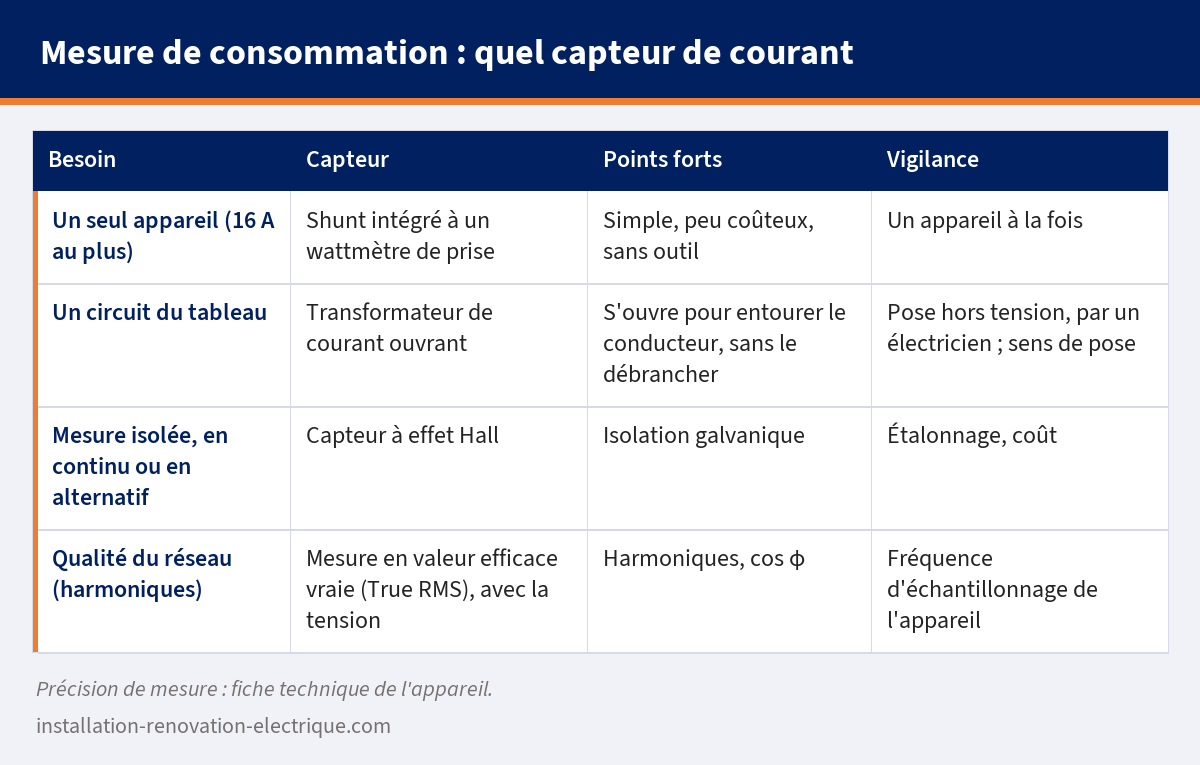

Choisir son capteur de courant

Mots-clés associés

• Mesure consommation électrique
• Suivi énergétique
• Gestion de l’énergie
• Compteur d’énergie
• Domotique énergétique
• Analyse consommation

Questions fréquentes (FAQ)

1. Qu’est-ce qu’un afficheur consommation electricite ?

C’est un dispositif qui mesure et affiche en temps réel la consommation d’électricité d’un circuit ou d’un système, permettant ainsi d’optimiser la gestion énergétique.

2. Comment l’afficheur mesure-t-il la consommation d’énergie ?

Il utilise des capteurs spécialisés (comme les transformateurs de courant, les capteurs à effet Hall ou les résistances de shunt) qui transforment le courant en signaux numériques, traités ensuite par un microcontrôleur pour un affichage en temps réel.

3. Est-il facile d’intégrer cet appareil dans un système de domotique ?

Oui, de nombreux modèles sont équipés de modules de connectivité (Wi-Fi, Bluetooth, etc.) permettant leur intégration dans des systèmes de gestion domotique. Cependant, une configuration technique peut s’avérer nécessaire selon l’installation.

4. Dans quels contextes peut-on utiliser un afficheur consommation electricite ?

Il est utilisé dans divers contextes tels que la gestion des bâtiments résidentiels et professionnels, dans les installations industrielles, pour l’optimisation énergétique dans la domotique, ou encore dans un cadre pédagogique pour l’enseignement de l’électrotechnique.

5. Quelles sont les normes à respecter pour l’utilisation d’un afficheur consommation electricite ?

Les normes typiquement associées incluent la norme IEC 62053 pour les compteurs d’énergie, le marquage CE et les normes de compatibilité électromagnétique (CEM). Ces certifications garantissent la précision et la sécurité de l’appareil.

6. Quels sont les principaux avantages d’un afficheur consommation electricite ?

Il permet une surveillance précise, une analyse en temps réel, aide à améliorer l’efficacité énergétique et permet de détecter rapidement des anomalies de consommation, ce qui en fait un allié précieux pour la gestion énergétique.

7. Existe-t-il des modèles portables d’afficheur consommation electricite ?

Oui, il existe des modèles portables conçus pour être utilisés lors d’audits énergétiques sur site, permettant ainsi une flexibilité dans le diagnostic de la consommation électrique.

8. Un afficheur peut-il remplacer le compteur officiel ?

Non. Pour la facturation, il faut un compteur certifié MID (EN 50470). L’afficheur est destiné au pilotage et au suivi.

9. Compatibilité Linky (TIC) ?

Oui, si le modèle lit la TIC standard/historique. Activer le port TIC dans l’espace client du fournisseur si besoin.

10. Faut-il un onduleur (UPS) pour ne pas perdre les données ?

Utile si l’appareil n’a pas de mémoire non volatile. Un mini-UPS basse conso suffit pour la sauvegarde propre.

11. Quelle précision viser ?

Usage domestique : classe 1. Pro/sous-comptage : classe 1 ou 0.5S. Analyse qualité : spécifier True RMS et THD.

Conclusion

L’afficheur consommation electricite constitue un outil incontournable pour une gestion proactive de l’énergie. Que ce soit dans un cadre résidentiel, industriel ou pédagogique, il offre une vision détaillée et immédiate de la consommation électrique, ce qui permet d’agir efficacement face aux enjeux de performance énergétique. Bien que son installation puisse nécessiter un expert dans certains cas, ses avantages en termes de sécurité, d’économie d’énergie et de suivi en temps réel en font un investissement judicieux pour toute installation électrique moderne.

Glossaire – Afficheur consommation électricité

• Afficheur consommation électricité : Dispositif électronique qui mesure, affiche et enregistre la puissance/énergie consommée d’un circuit ou d’une installation.
• Capteur de courant : Élément mesurant l’intensité (A) via CT, shunt ou effet Hall pour convertir le courant en signal exploitable.
• Transformateur de courant (CT) : Capteur inductif qui reproduit à échelle réduite le courant d’un conducteur pour la mesure.
• Résistance de shunt : Résistance faible insérée en série ; la chute de tension mesurée est proportionnelle au courant.
• Capteur à effet Hall : Capteur isolé galvaniquement mesurant le champ magnétique créé par le courant.
• Microcontrôleur : Unité de traitement embarquée qui convertit, calcule (RMS, kW, kWh) et pilote l’affichage/communication.
• Conversion analogique–numérique (ADC) : Étape qui transforme un signal analogique (capteur) en données numériques.
• Puissance active (kW) : Puissance réellement consommée par les charges ; base du calcul d’énergie.
• Énergie (kWh) : Quantité d’électricité consommée dans le temps (puissance × durée).
• Facteur de puissance (cos φ) : Rapport entre puissance active et apparente ; proche de 1 = meilleure efficience.
• True RMS : Méthode de mesure qui tient compte des formes d’onde non sinusoïdales pour une lecture exacte.
• THD (distorsion harmonique) : Taux d’harmoniques présents ; indicateur de qualité du réseau et des charges.
• CEM (Compatibilité électromagnétique) : Exigences limitant émissions/perturbations et garantissant l’immunité des appareils.
• IEC 62053 : Famille de normes définissant la précision et les essais des compteurs/mesureurs d’énergie.
• Classe de précision : Tolérance d’erreur d’un appareil de mesure (ex. classe 1, 0.5S).
• Afficheur LCD/LED : Écran indiquant puissance instantanée, énergie cumulée et alertes.
• Data logger (enregistreur) : Fonction qui stocke l’historique des mesures pour analyses ultérieures.
• Seuil d’alerte : Valeur programmable déclenchant une notification (surconsommation, dépassement de puissance).
• Connectivité (Wi-Fi/Bluetooth) : Liaison sans fil pour applications mobiles, domotique ou plateformes de suivi.
• API / Intégration domotique : Interface logicielle (ex. vers Home Assistant) pour remonter et automatiser les données.
• Sous-comptage (submetering) : Mesure dédiée par zone/usage pour affiner le suivi énergétique.
• Rail DIN : Standard de montage en tableau électrique pour modules de mesure/affichage.
• Alimentation auxiliaire : Source dédiée (ex. 5–24 V) nécessaire au fonctionnement de certains afficheurs.
• Étalonnage / calibration : Ajustage des mesures d’un appareil pour garantir sa précision.
• Norme CE : Marquage attestant la conformité sécurité/santé/EMC des équipements mis sur le marché européen.
