Testeur prise
Résumez cet article :

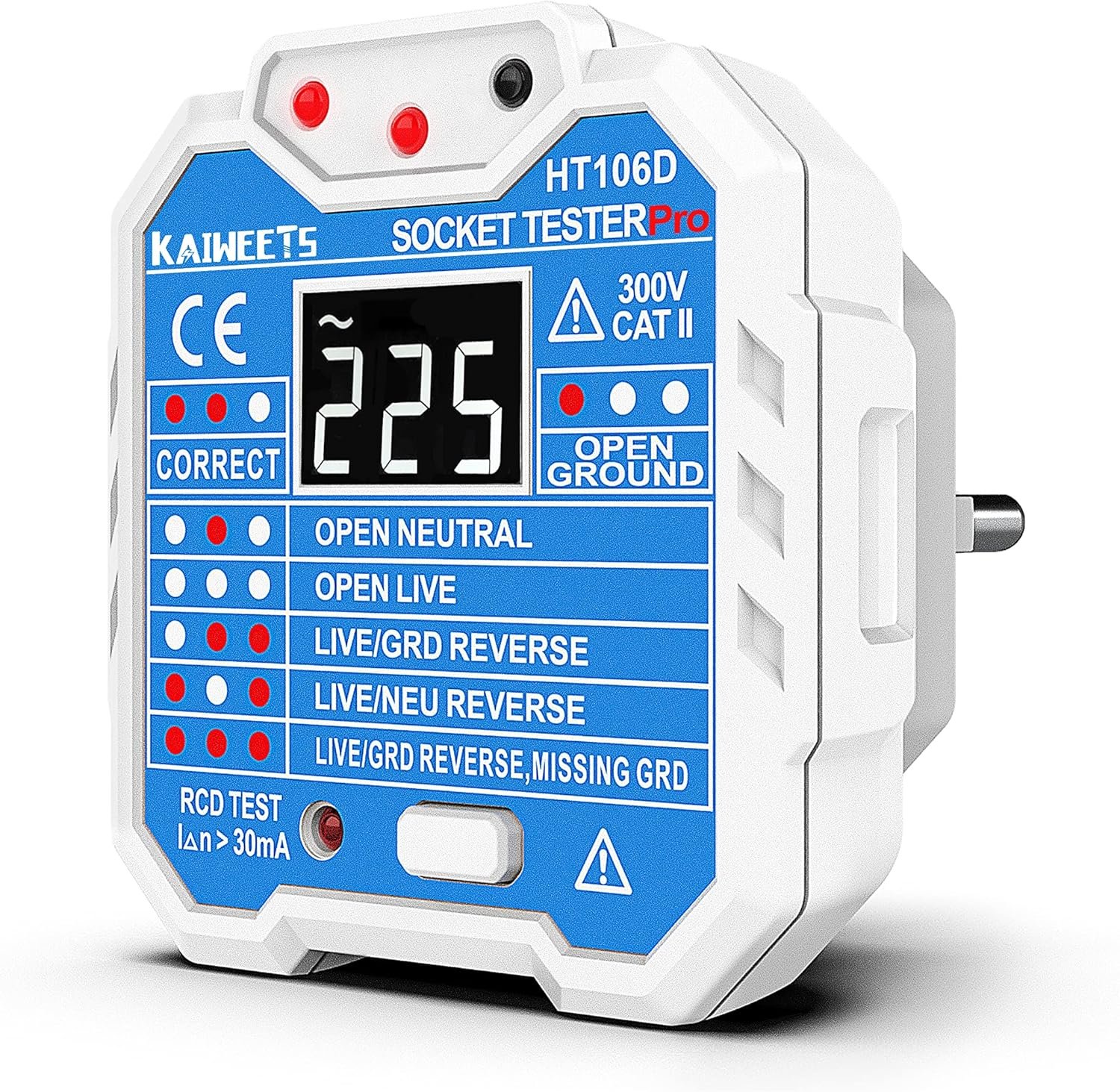

Le testeur de prise est un petit appareil qui se branche directement sur une prise domestique standard (type E, 2P+T) et indique via des LEDs ou un afficheur si le câblage phase/neutre/terre est correct. Il est l’outil de première détection des défauts de câblage les plus courants, sans outillage ni démontage.
Défauts détectés par un testeur de prise
| Défaut détecté | Signalisation typique | Cause fréquente |
|---|---|---|
| Câblage correct | LEDs 1 + 2 allumées (vert) | — |
| Absence de terre (PE ouvert) | LED 1 seule (ou code d’erreur) | Fil PE non raccordé en boîte ou en tableau |
| Inversion phase / neutre | LED 3 allumée | Câble inversé lors du raccordement |
| Absence de phase | Aucune LED (prise morte) | Disjoncteur déclenché, conducteur rompu |
| Phase sur borne PE | LED 3 + signal d’alerte fort | Erreur de câblage grave (danger immédiat) |
| Neutre ouvert | LED 2 seule | Fil N non serré en tableau ou en boîte de dérivation |
Utilisation sur une installation réelle
Contrôle rapide après travaux : après remplacement d’une prise ou intervention sur le tableau, un passage systématique avec le testeur sur toutes les prises du circuit modifié détecte en quelques secondes les erreurs de câblage. C’est particulièrement utile lors d’une réception par le Consuel, qui exige que toutes les prises soient correctement câblées.
Diagnostic d’une prise défectueuse : avant de démonter une prise qui ne fonctionne pas, le testeur de prise indique si le défaut est côté alimentation (absence de phase — disjoncteur déclenché ou fil rompu) ou côté câblage local (connexion défaillante dans la prise elle-même).
Attention aux faux négatifs sur la terre : certaines installations anciennes ont une borne PE connectée au neutre en tableau (mise à la terre du neutre). Le testeur indique « correct » mais la protection différentielle contre les contacts directs est absente. Pour vérifier la vraie résistance de terre, un mesureur de terre (méthode à trois piquets ou à pince) est nécessaire. Lien : liaisons équipotentielles.
FAQ
- Le testeur de prise fonctionne-t-il sur les prises de cuisine (16 A) et les prises 20 A four ?
- Les prises 16 A (type E, 2P+T standard) sont compatibles avec la majorité des testeurs. Les prises 20 A (type E renforcé, broche de terre décalée) nécessitent un testeur spécifique 20 A ou un adaptateur. Ne pas forcer un testeur 16 A sur une prise 20 A : les dimensions des broches diffèrent.
- Peut-on utiliser un testeur de prise sur une installation 230 V/50 Hz hors de France ?
- Les testeurs conçus pour le type E (France, Belgique, Pologne…) fonctionnent sur tout réseau 230 V avec le même standard de prise. Hors Europe, les types de prise varient (type B aux USA, type G en UK…) : utiliser un testeur adapté au pays. Vérifier que la tension d’utilisation correspond à la plage d’entrée de l’appareil (généralement 100-250 V AC).
- L’inversion phase/neutre est-elle vraiment dangereuse sur une prise ?
- Oui. L’inversion phase/neutre met la phase sur la borne normalement neutre. Les appareils à carcasse métallique peuvent présenter leur carcasse à un potentiel dangereux même interrupteur ouvert si l’interrupteur coupe le neutre et non la phase. Sur un luminaire à douille à vis (E27), inversion phase/neutre expose la partie accessible de la douille à la tension réseau.
