Bandeau électrique

Dans le domaine de l’électricité, le terme bandeau électrique est souvent mentionné dans les guides techniques et les équipements de distribution. Ce glossaire a pour objectif de vous accompagner, que vous soyez bricoleur averti, professionnel ou étudiant en électrotechnique, en vous fournissant un contenu dense, technique mais accessible. Vous découvrirez ici une définition claire, des explications sur son fonctionnement, ainsi que des exemples d’utilisation et des conseils pratiques pour faire le meilleur usage de ce dispositif.

Définition claire et concise du bandeau électrique

Le bandeau électrique se définit comme une pièce de distribution ou d’interface utilisée dans les installations électriques. Il permet de regrouper et d’organiser les connexions de multiples câbles ou composants au sein d’une armoire électrique ou d’un panneau technique. Conçu pour sécuriser et rationaliser les raccordements, ce bandeau est essentiel dans les systèmes de gestion de l’énergie et la distribution de circuits.

À quoi sert un bandeau électrique ?

L’utilité du bandeau électrique va bien au-delà d’un simple support de connexion :

• Organisation : Il permet de regrouper de nombreux câbles de façon ordonnée, limitant ainsi les risques de mélange ou d’erreurs lors des connexions.
• Sécurisation des connexions : En permettant de réaliser des connexions stables et durables, le bandeau contribue à la sécurité globale de l’installation.
• Facilité de maintenance : Un branchement organisé simplifie le diagnostic et la maintenance, notamment pour repérer les problèmes ou les dysfonctionnements.
• Distribution de puissance et de signaux : Utilisé dans les armoires électriques, il aide à répartir la tension et les signaux électriques de manière efficace.

Comment fonctionne un bandeau électrique ?

Le fonctionnement du bandeau électrique repose sur des principes simples d’ingénierie électrique. Conçu pour recevoir plusieurs connexions, il se présente généralement sous la forme d’une plaque isolante avec des points de contact métalliques. Ces points de contact permettent d’insérer directement les extrémités de câbles ou de fils, assurant ainsi une connexion électrique fiable. Voici quelques points techniques à retenir :

Les bases techniques du fonctionnement

Le bandeau électrique fonctionne comme un intermédiaire de connexion. Lorsqu’un câble est inséré dans le bandeau, le contact métallique se fait à travers un mécanisme de serrage ou de clip. Ce système garantit une conductivité optimale et minimise toute résistance électrique indésirable qui pourrait entraîner une perte de puissance ou une surchauffe.

La conception du bandeau permet également une distribution efficace de l’électricité. En répartissant la charge sur plusieurs points de connexion, il contribue à prévenir les surcharges électriques et augmente ainsi la fiabilité de l’installation.

Exemples d’utilisation du bandeau électrique

Le bandeau électrique est courant dans de nombreux contextes, que ce soit dans les installations domestiques, industrielles ou même dans les véhicules électriques. Voici quelques exemples d’utilisation détaillés :

• Armoire électrique résidentielle : Dans une armoire électrique, plusieurs bandeaux électriques permettent de regrouper et de distribuer l’alimentation des différents circuits domotiques ou d’éclairage.
• Applications industrielles : De grandes installations industrielles utilisexent des bandeaux électriques pour connecter divers capteurs, contrôleurs et systèmes automatisés.
• Systèmes embarqués : Dans l’automobile ou l’aéronautique, le bandeau électrique facilite le passage et la distribution de signaux critiques entre différentes unités de contrôle.
• Installations solaires : Le bandeau est utilisé pour connecter les panneaux solaires aux onduleurs et aux systèmes de stockage, garantissant une répartition homogène de l’énergie.

Normes et mesures associées aux bandeaux électriques

La mise en œuvre d’un bandeau électrique nécessite le respect de normes strictes garantissant la sécurité et la fiabilité des installations. Parmi les normes et mesures applicables, on retrouve :

• NF C 15-100 : En France, cette norme régit les installations électriques à basse tension et précise les conditions d’utilisation des équipements tels que le bandeau électrique.
• IEC 61439 : Norme internationale relative aux tableaux de distribution, qui définit les exigences techniques pour les dispositifs de connexion comme les bandeaux électriques.
• Tension et courant : Les bandeaux doivent être conçus pour supporter les niveaux de tension et de courant prévus dans l’installation (par exemple 230V pour une utilisation domestique).
• Matériaux et certification : Les composants doivent être fabriqués avec des matériaux ignifuges et certifiés pour garantir une résistance à la corrosion et aux températures élevées.

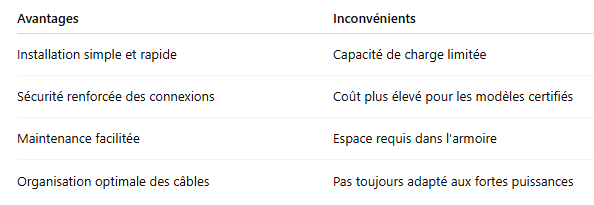

Avantages et inconvénients du bandeau électrique

L’utilisation d’un bandeau électrique présente de nombreux avantages, mais il est également utile de considérer certaines limitations :

Les avantages du bandeau électrique

• Simplicité d’installation : Facilite le raccordement de plusieurs câbles sans nécessiter d’outillage important.
• Sécurité renforcée : Réduit les risques d’erreurs de connexion et de court-circuit.
• Maintenance simplifiée : Permet d’identifier et de remplacer rapidement les sections défectueuses.
• Flexibilité : Adapté à différents types d’installations, aussi bien domestiques qu’industrielles.

Les inconvénients du bandeau électrique

• Limitation de charge : Certains bandeaux peuvent ne pas être adaptés pour des charges électriques très élevées.
• Coût parfois élevé : Dans des installations complexes, leur intégration peut représenter un surcoût, surtout si des dispositifs certifiés de haute qualité sont requis.
• Espace requis : Le bandeau, en fonction de sa taille, nécessite une place suffisante dans l’armoire électrique, ce qui peut poser des contraintes en cas d’espace limité.

Erreurs fréquentes à éviter

1. Utiliser un bandeau électrique pour des charges supérieures à sa capacité.
2. Négliger l’équilibrage des circuits raccordés → risque de surchauffe.
3. Installer le bandeau dans un environnement humide ou mal ventilé sans protection adaptée.
4. Mélanger câbles de puissance et câbles de signal sans séparation → perturbations électromagnétiques.

Bonnes pratiques d’utilisation

• Toujours respecter la norme NF C 15-100 pour le câblage basse tension.
• Vérifier la compatibilité tension/courant du bandeau avant installation.
• Privilégier des bandeaux certifiés (marquage CE, conformité IEC 61439).
• Inspecter régulièrement les connexions pour prévenir l’oxydation et le desserrage.
• Éviter de surcharger un bandeau au-delà des valeurs indiquées par le fabricant.

Équipements ou composants liés au bandeau électrique

Dans une installation électrique, plusieurs équipements et composants se côtoient pour assurer un fonctionnement optimal. Les composants liés au bandeau électrique incluent :

• Les interrupteurs et disjoncteurs : Ces dispositifs protègent les circuits connectés au bandeau contre les surcharges et les courts-circuits.
• Les borniers de raccordement : Ils permettent la jonction entre plusieurs conducteurs et s’intègrent souvent avec le bandeau pour une distribution homogène de l’énergie.
• Les armoires de distribution : Ces structures abritent le bandeau ainsi que les équipements de commande et de protection.
• Les câbles et conducteurs : Sélectionnés en fonction de la charge à transmettre, ils se connectent directement au bandeau pour assurer la continuité électrique.

Mots-clés associés au bandeau électrique

• Distribution électrique
• Armoire électrique
• Connectique
• Borniers
• Norme NF C15-100
• Installation électrique
• Tableau électrique
• Câblage

Questions fréquentes (FAQ) sur le bandeau électrique

Qu’est-ce qu’un bandeau électrique exactement ?

Le bandeau électrique est une pièce de connexion utilisée dans les cabinets d’armoires électriques pour regrouper et distribuer les différents câbles de manière sécurisée.

Où doit-on utiliser le bandeau électrique ?

On utilise le bandeau électrique principalement dans les tableaux et armoires de distribution, que ce soit dans des installations domestiques, industrielles ou dans les véhicules électriques, pour assurer une organisation et une sécurité optimales des connexions.

Quelles normes respecter lors de l’installation d’un bandeau électrique ?

Il est essentiel de respecter la norme NF C 15-100 en France, ainsi que la norme internationale IEC 61439 pour les tableaux de distribution. Ces normes garantissent la sécurité, la performance et la fiabilité de l’installation.

Le bandeau électrique nécessite-t-il une maintenance régulière ?

Oui, une inspection périodique est recommandée pour s’assurer que les connexions restent sécurisées et que le bandeau ne montre aucun signe d’usure, de corrosion ou de surchauffe.

Quels sont les principaux avantages de l’utilisation d’un bandeau électrique ?

Parmi les avantages figurent la simplicité d’installation, la sécurité des connexions, la facilité de maintenance et la distribution efficace de l’énergie dans l’installation.

Existe-t-il des alternatives au bandeau électrique ?

Dans certains cas, des borniers modulaires ou des systèmes de raccordement rapide peuvent être utilisés. Toutefois, le bandeau électrique reste très apprécié pour sa fiabilité et sa capacité à organiser les connexions dans une armoire.

Peut-on installer soi-même un bandeau électrique ?

Oui, mais il est recommandé de faire appel à un électricien qualifié pour garantir la conformité et la sécurité.

Quelle est la différence entre un bandeau électrique et un bornier ?

Le bornier est une pièce unique de connexion, tandis que le bandeau regroupe plusieurs connexions dans une seule structure.

Un bandeau peut-il être utilisé en haute tension ?

Non, il est réservé aux installations basse tension (domestiques ou industrielles).

Conclusion

En récapitulant, le bandeau électrique est un élément indispensable dans la distribution et la sécurisation des raccordements électriques. Sa conception ingénieuse offre une solution efficace pour organiser les câblages, réduire les risques de défaillance et faciliter la maintenance des installations. Que vous soyez en phase de conception d’un nouveau projet ou que vous cherchiez à optimiser une installation existante, ce guide vous apporte toutes les informations nécessaires pour exploiter au mieux ce dispositif.

Glossaire – Bandeau électrique

• Bandeau électrique : Dispositif de distribution et d’organisation des câbles dans une armoire ou un tableau électrique. Il assure la connexion et la répartition de l’énergie de manière sécurisée.
• Armoire électrique : Coffret regroupant les équipements de protection, de commande et de distribution (disjoncteurs, interrupteurs, borniers, bandeaux électriques).
• Tableau électrique : Équipement central d’une installation domestique ou industrielle où sont connectés et protégés les différents circuits électriques.
• Bornier : Pièce de connexion permettant de relier plusieurs conducteurs électriques de façon sécurisée. Souvent associé aux bandeaux électriques pour organiser les raccordements.
• Disjoncteur : Appareil de protection coupant automatiquement le courant en cas de surcharge ou de court-circuit.
• Interrupteur différentiel : Dispositif de protection des personnes qui coupe le courant en cas de fuite électrique vers la terre.
• NF C 15-100 : Norme française qui encadre la conception et la sécurité des installations électriques basse tension dans les bâtiments.
• IEC 61439 : Norme internationale définissant les exigences techniques pour les tableaux de distribution électrique et leurs composants.
• Conducteur électrique : Fil ou câble permettant de transporter le courant entre différents points d’une installation.
• Connectique : Ensemble des dispositifs permettant de réaliser les connexions électriques entre câbles, appareils et circuits.
• Distribution électrique : Organisation du transport d’électricité depuis la source jusqu’aux différents circuits d’un bâtiment.
• Serrage : Mécanisme qui maintient le câble en place dans le point de contact du bandeau.
• Surintensité : Dépassement du courant prévu, pouvant endommager les équipements.
• Oxydation : Dégradation des contacts métalliques due à l’humidité ou au temps, diminuant la conductivité.
