Bloc Electrique

Dans le domaine de l’électricité, le terme « bloc électrique » apparaît régulièrement dans la littérature technique ainsi que dans le quotidien des professionnels du secteur et des bricoleurs avertis. Cette fiche de glossaire a pour objectif de vous présenter de manière exhaustive et pédagogique ce composant essentiel. Nous aborderons la définition, le fonctionnement, l’utilisation et les normes qui s’y appliquent, le tout dans un langage clair et accessible.

Définition claire et concise du bloc électrique

Un bloc électrique est un dispositif ou une unité modulaire conçue pour regrouper plusieurs fonctions ou équipements électriques en un seul ensemble compact. Il prend en charge des tâches précises telles que la distribution de l’énergie, la protection des circuits, la commande des appareils et le raccordement des câbles. Ce composant, très répandu dans les installations industrielles, commerciales et domestiques, permet de centraliser et sécuriser la gestion du courant électrique et favorise une meilleure organisation du câblage.

La notion de « bloc électrique » englobe divers types de modules, allant des tableaux de distribution simples aux blocs de commande électroniques sophistiqués, en passant par des unités de protection contre les surcharges électriques. Dans ce contexte, la modularité et l’ergonomie sont des critères essentiels qui assurent un soin particulier aux normes de sécurité en vigueur.

À quoi ça sert ? L’utilité du bloc électrique

Le bloc électrique est essentiel dans la conception et la maintenance des installations électriques. Son rôle est multiple :

• Distribution de l’énergie : Il assure la répartition du courant électrique dans différentes branches d’un circuit.
• Sécurité : Grâce à des dispositifs intégrés comme les disjoncteurs ou les fusibles, il protège les installations contre les surcharges et les courts-circuits.
• Facilité de maintenance : En regroupant les composants, il permet une identification rapide des problèmes et un accès simplifié pour la réparation.
• Optimisation de l’espace : Il offre une solution compacte et organisée, essentielle dans les environnements où l’espace est restreint.

Pour le professionnel ou le bricoleur averti, comprendre l’utilité d’un bloc électrique permet d’optimiser la conception de projets techniques et d’assurer une installation conforme aux directives de sécurité électrique.

Comment ça fonctionne ? Les mécanismes derrière le bloc électrique

Le fonctionnement d’un bloc électrique repose sur l’intégration de plusieurs éléments qui coopèrent pour distribuer et réguler l’électricité de manière sécurisée :

Les fondements de la distribution et de la protection

Les blocs électriques intègrent souvent :

• Des dispositifs de coupure : Les disjoncteurs et les fusibles, qui interrompent le circuit en cas de dysfonctionnement.
• Des interrupteurs : Permettant de contrôler l’alimentation des circuits individuels.
• Des barres de distribution : Qui facilitent le raccordement des câbles et assurent une distribution équitable du courant.

Le design du bloc électrique est pensé pour garantir un fonctionnement optimal et sécurisé. Le contrôle de la température, les dispositifs de ventilation et les barrières isolantes figurent parmi les éléments souvent intégrés pour prolonger la durée de vie des composants et éviter toute surcharge thermique.

En somme, le bloc électrique fonctionne comme une petite centrale de commande, veillant à ce que l’électricité soit administrée de manière sûre et efficace, même dans les installations les plus complexes.

Exemples d’utilisations du bloc électrique

Le terme « bloc électrique » se retrouve dans de nombreux contextes et applications :

• Tableaux de distribution domestiques : Un bloc électrique peut être intégré dans un tableau de distribution pour gérer les circuits d’une maison.
• Systèmes industriels : Dans les usines et ateliers, il permet de centraliser le contrôle des machines et des systèmes automatisés.
• Installations tertiaires : Dans les bureaux et les commerces, il sert à répartir les charges électriques entre différents services et étages.
• Systèmes domotiques : Dans les maisons connectées, le bloc électrique peut intégrer des dispositifs de commande à distance et d’automatisation.

Ces exemples illustrent la polyvalence du bloc électrique, qui s’adapte aux contraintes des installations modernes et répond aux exigences de sécurité, de modularité et d’efficacité énergétique.

Normes et mesures associées au bloc électrique

La conception, l’installation et la maintenance d’un bloc électrique doivent se conformer à diverses normes et règlementations. Parmi les normes les plus couramment référencées, on retrouve :

• NFC 15-100 : La norme française qui définit les règles relatives aux installations électriques dans les bâtiments résidentiels et tertiaires.
• IEC 61439 : Un standard international concernant les assemblages d’appareillage basse tension, garantissant la sécurité et la fiabilité des équipements.
• CEI : Les recommandations émises par la Commission électrotechnique internationale.

Ces normes garantissent la sécurité de l’installation et encadrent les mesures techniques telles que les capacités, les intensités nominales et les dispositifs de protection intégrés dans le bloc électrique. Le respect de ces normes assure également une interopérabilité entre différents équipements et favorise la conformité lors des inspections ou certifications.

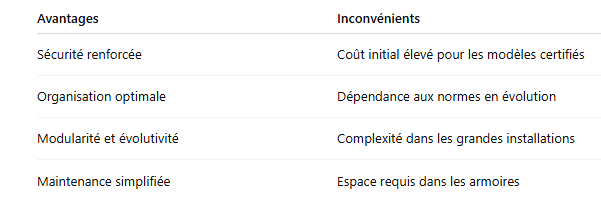

Avantages et inconvénients du bloc électrique

L’utilisation d’un bloc électrique présente plusieurs avantages majeurs, mais comporte également quelques inconvénients :

Avantages

• Sécurité accrue : Les dispositifs de protection intégrés limitent les risques de surtensions et de courts-circuits.
• Modularité et évolutivité : Il permet d’ajouter ou de modifier des composants sans devoir refondre toute l’installation.
• Organisation optimale : Une structure compacte qui simplifie le câblage et facilite l’entretien.
• Facilité d’installation : Adapté à une large gamme de projets, des petites installations domestiques aux systèmes industriels complexes.

Inconvénients

• Coût initial : La qualité et la sécurité du bloc électrique peuvent représenter un investissement conséquent.
• Dépendance aux normes : Les mises à jour des normes peuvent nécessiter des modifications ou des remplacements de certains modules.
• Complexité dans les grandes installations : Une mauvaise configuration peut entraîner des difficultés de maintenance et de diagnostic.

Bonnes pratiques d’utilisation

• Toujours vérifier la compatibilité tension/intensité avec l’installation.
• Respecter la norme NF C 15-100 pour le dimensionnement et l’installation.
• Prévoir une ventilation suffisante dans le tableau ou coffret pour éviter les surchauffes.
• Utiliser uniquement des modules certifiés CE et conformes IEC 61439.
• Faire une vérification périodique : serrage des connexions, absence de traces de chauffe, propreté.

Erreurs fréquentes à éviter

1. Installer un bloc électrique sous-dimensionné par rapport aux besoins (risque de surcharge).
2. Négliger l’équilibrage des circuits lors du raccordement.
3. Mélanger des modules de marques incompatibles → perte de garantie et risques de dysfonctionnement.
4. Ne pas prévoir d’extensions modulaires lors de la conception (domotique, bornes IRVE, etc.).
5. Oublier la protection différentielle obligatoire pour la sécurité des personnes.

Cas pratiques concrets

• Maison connectée : un bloc électrique intègre les disjoncteurs modulaires et les modules domotiques pour gérer volets roulants, chauffage et éclairage.
• Atelier industriel : bloc électrique regroupant la commande des automates et des moteurs.
• Installation photovoltaïque : bloc électrique utilisé pour sécuriser la liaison panneaux → onduleur → réseau.

Équipements ou composants liés au bloc électrique

Le bloc électrique s’intègre généralement dans une architecture plus globale d’équipements et de composants électriques. Parmi ceux-ci, on peut citer :

• Tableaux de répartition : Dispositifs qui centralisent la distribution électrique dans les bâtiments.
• Disjoncteurs modulaires : Éléments clés pour protéger les circuits contre les surcharges.
• Interrupteurs différentiels : Permettent de détecter les fuites de courant et de protéger les personnes.
• Modules de commande : Intégrés dans les systèmes domotiques et industriels pour automatiser le contrôle des installations.
• Blocs d’alimentation : Utilisés pour convertir les tensions électriques afin d’optimiser le rendement des dispositifs connectés.

La compatibilité entre ces différents composants et le bloc électrique est cruciale pour garantir un fonctionnement harmonieux et sécurisé de toute l’installation électrique.

Mots-clés associés au bloc électrique

• Tableau de distribution
• Disjoncteur
• Module électrique
• Installation électrique
• Sécurité électrique
• Commande électrique
• Domotique
• Normes électriques

Questions fréquentes (FAQ) sur le bloc électrique

• Qu’est-ce qu’un bloc électrique ? Un bloc électrique est une unité modulaire qui regroupe plusieurs fonctions comme la distribution de courant, la protection et le contrôle des circuits électriques. Il s’avère indispensable dans les installations modernes pour assurer la sécurité et la gestion optimale de l’électricité.
• Quels sont les composants principaux d’un bloc électrique ? Les composants typiques comprennent des disjoncteurs, des interrupteurs, des barres de distribution et, dans certains cas, des modules de commande électronique qui assurent le contrôle et la protection dans l’intégralité du circuit.
• Comment choisir un bloc électrique adapté à mon installation ? Le choix dépend de plusieurs facteurs tels que le nombre de circuits à gérer, le type d’installation, le niveau de protection requis et la compatibilité avec les normes en vigueur. Il est recommandé de consulter un professionnel qualifié pour évaluer précisément vos besoins.
• Quelles normes encadrent l’utilisation du bloc électrique ? Les installations doivent respecter des normes comme la NFC 15-100 en France et la norme IEC 61439 au niveau international, garantissant la sécurité et la qualité technique des équipements.
• Le bloc électrique est-il compatible avec les systèmes domotiques ? Oui, de nombreux blocs électriques modernes intègrent des modules spécifiques pour la domotique, permettant ainsi une gestion centralisée et automatisée des fonctions électriques dans une maison connectée.
• Peut-on mettre à niveau un bloc électrique existant ? Il est souvent possible de mettre à niveau un bloc électrique en ajoutant des modules complémentaires ou en remplaçant les composants obsolètes, sous réserve de respecter les normes actives lors de la réparation ou de l’amélioration.

• Quelle est la différence entre un bloc électrique et un tableau de distribution ?
  Le tableau est l’ensemble de distribution complet, tandis que le bloc électrique désigne un sous-ensemble modulaire ou fonctionnel intégré.

• Un bloc électrique peut-il être installé en extérieur ?
  Oui, à condition d’être dans un coffret IP adapté (IP55 minimum).

• Faut-il un Consuel pour installer un bloc électrique ?
  Pas pour un remplacement simple, mais oui en cas de création ou de rénovation complète d’installation.

Conclusion et conseils pratiques

Le bloc électrique représente un pilier essentiel de toute installation électrique, qu’elle soit domestique, tertiaire ou industrielle. Sa conception modulaire permet non seulement d’assurer une répartition efficace de l’énergie, mais aussi d’intégrer des dispositifs de sécurité innovants. En adoptant une approche rigoureuse dans le choix et l’installation de ce composant, le professionnel ou le bricoleur averti s’assure d’obtenir un système fiable et conforme aux normes en vigueur.

Pour conclure, voici quelques conseils pratiques :

• Analysez les besoins spécifiques de votre installation avant de choisir un bloc électrique.
• Assurez-vous de la compatibilité entre les composants et de leur conformité aux normes telles que la NFC 15-100 et l’IEC 61439.
• Optez pour des blocs électriques modulaires qui facilitent les mises à niveau et les interventions de maintenance.
• N’hésitez pas à consulter des professionnels pour vous guider dans vos choix, surtout si votre installation présente des défis techniques particuliers.

Glossaire – Bloc électrique

• Bloc électrique : Unité modulaire regroupant plusieurs fonctions électriques (distribution, protection, commande) dans un ensemble compact, utilisé en domestique, tertiaire et industriel.
• Tableau de distribution : Dispositif central d’une installation électrique permettant de répartir l’électricité dans les différents circuits d’un bâtiment.
• Disjoncteur : Appareil de protection qui coupe automatiquement le courant en cas de surcharge ou de court-circuit.
• Fusible : Composant de sécurité qui interrompt un circuit électrique lorsque l’intensité dépasse une valeur limite, en fondant son filament.
• Interrupteur : Dispositif de commande permettant d’ouvrir ou fermer manuellement un circuit électrique.
• Barre de distribution : Élément conducteur utilisé dans un bloc électrique ou un tableau pour répartir le courant vers plusieurs départs.
• Interrupteur différentiel : Appareil de protection qui coupe le courant en cas de fuite vers la terre, protégeant ainsi les personnes contre l’électrocution.
• Module électrique : Composant intégré dans un bloc ou un tableau (disjoncteur, relais, minuterie, commande domotique, etc.).
• Bloc d’alimentation : Dispositif qui convertit la tension du réseau (AC) en une tension adaptée (souvent DC) pour alimenter certains appareils.
• Domotique : Ensemble de technologies permettant d’automatiser, contrôler et superviser les fonctions électriques et électroniques d’une habitation.
• Sécurité électrique : Ensemble des pratiques, dispositifs et normes garantissant la protection des personnes et des biens contre les risques électriques.
• Norme NF C 15-100 : Norme française définissant les règles de conception, de protection et d’installation des réseaux électriques basse tension dans les bâtiments.
• Norme IEC 61439 : Norme internationale spécifiant les exigences techniques et de sécurité pour les ensembles d’appareillages basse tension.
• CEI (Commission électrotechnique internationale) : Organisme international qui élabore des normes pour les technologies électriques, électroniques et connexes.
• Conducteur électrique : Fil ou câble assurant le transport du courant entre différents points de l’installation.
• Courant de surcharge : Intensité supérieure à la valeur nominale du circuit, pouvant entraîner une surchauffe et endommager les équipements.
• Interopérabilité : Capacité de différents équipements électriques à fonctionner ensemble de manière sûre et conforme grâce au respect des normes.
• IP (Indice de Protection) : niveau d’étanchéité du coffret qui abrite le bloc électrique.
• Courant nominal : intensité maximale supportée en fonctionnement normal.
• Section de câble : dimension du conducteur adaptée à l’intensité du circuit.
• Coffret électrique : boîtier contenant le bloc électrique et ses composants.
