Panneau Électrique

Le panneau électrique constitue un élément central dans la distribution de l’électricité dans les bâtiments résidentiels, professionnels et industriels. Dans cette fiche de glossaire, nous allons explorer en profondeur ce terme en vue de fournir une compréhension claire et détaillée de ce composant essentiel.

Définition du Panneau Électrique

Un panneau électrique est un dispositif de gestion et de distribution de l’électricité servant à protéger et organiser les circuits électriques d’une installation. Il agit comme un véritable centre de commande pour la distribution de l’énergie, en intégrant un ensemble de dispositifs de sécurité, des disjoncteurs, fusibles ou interrupteurs, facilitant la gestion des circuits et assurant la protection des personnes et des équipements contre les surcharges et court-circuits.

À Quoi Ça Sert ?

Le panneau électrique remplit plusieurs fonctions principales :

• Distribution de l’électricité : Il répartit l’énergie électrique provenant du réseau principal vers divers circuits de l’installation.
• Sécurité : Il intègre des dispositifs tels que des disjoncteurs pour protéger les installations contre les surcharges, les courts-circuits et d’autres anomalies électriques.
• Gestion centralisée : Il permet de contrôler et de surveiller la répartition de l’électricité dans le bâtiment.
• Isolation des circuits : En cas de maintenance, il offre la possibilité de couper l’alimentation sur un circuit précis sans affecter l’ensemble de l’installation.

Comment Ça Fonctionne ?

Le fonctionnement d’un panneau électrique repose sur la coordination de différents composants. Voici un aperçu du processus :

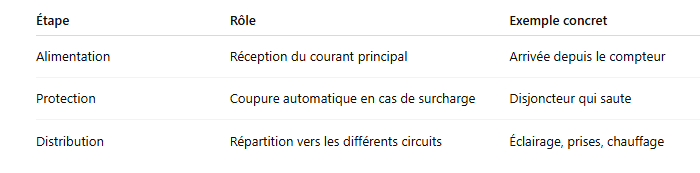

Schéma de Fonctionnement d’un Panneau Électrique

À la réception de l’alimentation principale, le panneau électrique distribue l’énergie vers chacun des circuits grâce à un ou plusieurs disjoncteurs. Chaque circuit est ainsi protégé par une protection dédiée qui interrompt automatiquement le flux électrique en cas de surcharge ou de court-circuit.

• Alimentation : Le courant entrant se divise en plusieurs branches selon les circuits prévus.
• Protection : Chaque branche est équipée d’un disjoncteur qui surveille la charge et coupe l’alimentation en cas de danger.
• Distribution : Les circuits protégés alimentent les éléments et appareils électriques du bâtiment.

Ce mécanisme intelligent assure non seulement la continuité de l’alimentation électrique, mais il garantit également la sécurité des installations et des utilisateurs.

Exemples d’Utilisation

Le panneau électrique trouve son application dans divers contextes :

• Résidentiel : Chaque maison ou appartement dispose d’un panneau électrique central qui regroupe les circuits d’éclairage, de prises de courant et de chauffage.
• Industriel : Dans les usines ou ateliers, le panneau électrique organise et sécurise l’alimentation de machines et équipements complexes.
• Commercial : Les locaux commerciaux intègrent des panneaux électriques pour gérer l’éclairage, la climatisation, et autres dispositifs électriques.

Normes et Mesures Associées

Le domaine de l’électricité est très réglementé. En Europe et dans de nombreux autres pays, plusieurs normes encadrent l’installation des panneaux électriques :

• NF C 15-100 : Norme française qui régit la conception, l’installation et la vérification des installations électriques dans les bâtiments résidentiels et tertiaires.
• IEC 61439 : Norme internationale concernant les ensembles d’appareillage de basse tension, incluant notamment les tableaux électriques.
• CE : Marquage indiquant la conformité aux exigences de sécurité pour le marché européen.

Autres points essentiels à rappeler :

• Le panneau électrique doit être accessible (pas enfermé dans un placard verrouillé).

• Chaque circuit doit être identifié clairement (étiquettes).

• Le respect de la NF C 15-100 impose un différentiel 30 mA pour protéger les personnes.

• Une installation non conforme peut empêcher l’obtention du Consuel.

Avantages et Inconvénients

Comme tout équipement, le panneau électrique possède ses avantages et ses limites :

Avantages

• Sécurité : Intègre des mécanismes de protection robustes, minimisant les risques d’incendie et de déconnexion accidentelle.
• Centralisation : Permet une gestion simplifiée de l’ensemble des circuits électriques d’une installation.
• Facilité de maintenance : La présence de disjoncteurs facilite l’isolement et la maintenance de circuits spécifiques.
• Adaptabilité : Peut être configuré pour répondre aux besoins spécifiques de divers types d’installations (résidentielles, industrielles, commerciales).

Inconvénients

• Coût initial : Le coût d’achat et d’installation peut être élevé, notamment pour les installations complexes.
• Risque d’erreur de configuration : Une mauvaise installation ou un entretien insuffisant peut compromettre la sécurité de l’ensemble du système électrique.
• Espaces contraints : L’installation d’un panneau électrique nécessite une place dédiée, parfois limitée dans les espaces réduits.

Équipements ou Composants Liés

Un panneau électrique n’existe pas isolément. Il est associé à plusieurs équipements complémentaires :

• Disjoncteurs : Appareils de sécurité coupant automatiquement le circuit en cas de surcharge ou de court-circuit.
• Fusibles : Dispositifs de protection qui se rompent en cas d’excès de courant.
• Interrupteurs : Permettent la coupure manuelle de l’alimentation électrique pour des opérations de maintenance ou d’ajustement.
• Para-surtenseurs : Équipements protégeant contre les surtensions pouvant endommager les installations électriques.
• Tableaux électriques secondaires : Utilisés pour répartir le courant dans des parties spécifiques de l’installation.

Mots-Clés Associés

• Tableau électrique
• Distribution électrique
• Installation électrique
• Norme NF C 15-100
• Disjoncteur
• Sécurité électrique

Questions Fréquentes (FAQ)

Qu’est-ce qu’un panneau électrique ?

Un panneau électrique est une unité centrale de distribution qui organise et sécurise la fourniture d’électricité aux divers circuits d’une installation. Il regroupe plusieurs dispositifs de protection comme les disjoncteurs ou les fusibles.

Quels sont les principaux composants d’un panneau électrique ?

Les composants principaux comprennent les disjoncteurs, les fusibles, les interrupteurs et des dispositifs de protection contre les surcharges et les surtensions. Ces composants assurent la sécurité et le bon fonctionnement de l’ensemble du système.

Comment choisir un panneau électrique adapté à mon installation ?

Le choix d’un panneau électrique dépend de plusieurs critères, notamment la puissance demandée, le nombre de circuits à gérer, la conformité aux normes locales (comme la NF C 15-100) et les spécificités de l’installation. Il est recommandé de consulter un professionnel pour une étude précise de vos besoins.

Quels sont les avantages d’un panneau électrique bien configuré ?

Un panneau électrique bien configuré offre une protection accrue contre les surcharges et les courts-circuits, facilite la maintenance et la gestion des circuits, et assure une meilleure sécurité pour l’ensemble des occupants du bâtiment.

Est-il possible d’installer soi-même un panneau électrique ?

En théorie, un bricoleur averti peut réaliser certaines opérations de maintenance sur un panneau électrique. Toutefois, l’installation complète et conforme aux normes électriques exige des compétences professionnelles et une connaissance approfondie des réglementations en vigueur. Il est fortement recommandé de confier cette tâche à un électricien certifié.

Quelle est la durée de vie d’un panneau électrique ?

En moyenne 20 à 30 ans, mais certaines pièces (disjoncteurs, différentiels) doivent être remplacées plus tôt selon l’usage.

Un panneau électrique doit-il être contrôlé régulièrement ?

Oui, un contrôle visuel et un test des différentiels (30 mA) sont recommandés tous les 6 mois.

Quelle différence entre un panneau principal et un tableau secondaire ?

Le panneau principal reçoit l’alimentation générale, tandis que le tableau secondaire redistribue le courant dans une partie spécifique du bâtiment (atelier, étage, dépendance).

Erreurs fréquentes à éviter

1. Surcharger un circuit en branchant trop d’appareils sur une même ligne → risque de déclenchement répété.
2. Ne pas identifier les circuits dans le tableau → perte de temps et danger en cas d’intervention.
3. Installer un panneau trop petit (nombre de modules insuffisant) → impossibilité d’ajouter de nouveaux circuits.
4. Négliger l’entretien (poussière, connexions desserrées) → risque de surchauffe.

Bonnes pratiques

• Toujours prévoir un panneau électrique avec réserve (20 à 30 % de modules libres).
• Étiqueter clairement chaque disjoncteur.
• Vérifier régulièrement le serrage des borniers.
• Protéger les équipements sensibles avec un parafoudre si l’installation est exposée.
• Faire appel à un professionnel certifié pour toute modification majeure.

Conclusion

Le panneau électrique est un élément fondamental pour la sécurité et la gestion de l’électricité dans tout type d’installation. Grâce à ses nombreuses fonctionnalités, il permet une distribution efficace de l’énergie et protège contre les risques électriques. Que ce soit pour un projet résidentiel, industriel ou commercial, la bonne compréhension et l’entretien régulier de votre panneau électrique garantissent une performance optimale de votre système électrique.

A retenir

• Le panneau électrique est le cœur de l’installation.

• Respecter les normes NF C 15-100 et IEC 61439 est indispensable.

• Prévoir toujours un tableau évolutif pour anticiper les futurs besoins.

Glossaire

• Panneau électrique : dispositif central de distribution qui regroupe les circuits électriques d’un bâtiment et assure leur protection.
• Tableau électrique : autre appellation du panneau électrique, utilisé en résidentiel et tertiaire pour organiser et sécuriser les installations.
• Disjoncteur : appareil de protection qui coupe automatiquement le courant en cas de surcharge ou de court-circuit.
• Fusible : dispositif de sécurité qui se rompt lorsqu’un excès de courant traverse un circuit.
• Interrupteur : composant permettant de couper manuellement l’alimentation électrique d’un circuit ou d’un appareil.
• Para-surtenseur : équipement destiné à protéger les installations contre les surtensions, notamment celles causées par la foudre.
• Tableau secondaire : panneau électrique complémentaire utilisé pour distribuer l’électricité dans une partie spécifique d’un bâtiment.
• Norme NF C 15-100 : norme française encadrant la conception et la mise en œuvre des installations électriques basse tension dans les bâtiments.
• Norme IEC 61439 : norme internationale définissant les exigences de sécurité et de performance des ensembles d’appareillage basse tension.
• Sécurité électrique : ensemble des pratiques, équipements et normes visant à protéger les personnes et les biens contre les risques liés à l’électricité.
