Hauteur de prise de courant: Norme et technique d’installation

16
111962
norme installation électrique prise

La norme NF C 15-100 impose de respecter une certaine hauteur lors de l’installation des prises de courant.  Je vais revenir un peu plus en détail sur cette information de positionnement en hauteur de la prise de courant en abordant les points suivants

  • La norme NF C15-100 et la hauteur de prise.
  • La hauteur de prise électrique idéale.
  • En pratique, comment aligner les prises de courant à la même hauteur.

NFC 15-100: Hauteur à respecter pour les prises de courant:

Ce que dit la norme à propos de la hauteur des prises de courant:

Tout d’abord un peu de révision sur le vocabulaire en électricité et sur les notions de base sur un chantier.

Notions techniques à connaitre avant de parler norme électrique et hauteur de prise:

  • Le niveau par rapport au sol fini: c’est le terme qui indique la hauteur par rapport au sol une fois que tous les revêtements ont été posés: carrelage, parquet, moquette…
  • Le socle de prise: C’est un terme en électricité qui indique l’emplacement d’un ou plusieurs prises de courant.

norme hauteur de prise de courant

Hauteur réglementaire de la prise de courant:

La norme NFC 15-100 indique que:

  • « l’axe des socles 16A et 20A doit être installé à une hauteur égale au moins à 5cm au dessus du sol fini« .
  • « La hauteur minimal pour les socles 32A est portée à 12cm ».

Décryptage:

Dans cette phase, il y a 16A, 20A et 32A: Ces termes correspondent à l’intensité maximale qui peut parcourir le circuit.

  • Le circuit 16A correspond à un circuit prise ‘classique’ (avec un disjoncteur de protection 20A au niveau du tableau électrique).
  • Un circuit 20A correspond au circuit de prise spécialisée (avec un disjoncteur de protection 20A au niveau du tableau électrique).
  • Le circuits 32A correspond le plus souvent aux prises pour les appareils électriques demandant plus de puissance.

Accessibilité aux personnes handicapées ou personnes à mobilité réduite (PMR):

Si vous construisez un logement concerné par l’accessibilité aux personnes handicapées, l’axe des prise de courant doit être situé à une hauteur inférieure ou égale à 1,30m.

Il y a également une règle similaire au niveau de la hauteur de l’interrupteur.

Hauteur des prises de courant: pensez au confort:

Hauteur des prises électriques classiques:

La hauteur des prises est généralement de 25 à 30cm au dessus du sol fini.

C’est un standard sur les chantiers en électricité, mais ce n’est pas une raison pour devoir installer toutes les prises de courant à la même hauteur.

A certains endroits, comme un plan de travail dans une buanderie, un bureau ou même un bar, il peut être intéressant de positionner les prises électriques afin de pouvoir brancher les appareils plus facilement.

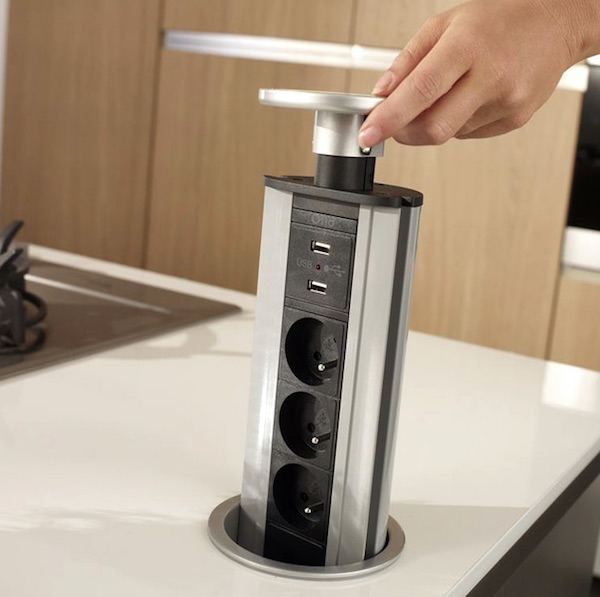

Il existe des solutions de prises électriques encastrées à hauteur notamment pour les bureaux qui sont très pratiques.

Vus trouverez par exemple des solutions de bloc escamotable de prise comme par exemple ce modèle disponible chez ManoMano ou encore ici sur Amazon.

bloc de prise hauteur de prise de courant

Hauteur pour les prises spécialisées:

Ce n’est ici pas une question de hauteur, mais plutôt d’accessibilité pour les prises 20A

Ces prises 20A spécialisées contrôlent notamment les appareils suivants:

  • Lave linge.
  • Sèche linge.
  • Four.
  • Lave vaisselle.

La hauteur de prise de courant n’est donc pas en cause (pas directement) mais plutôt la capacité à brancher et débrancher l’appareil et dépanner le circuit en électricité.

Il faut donc penser à décaler la prise électrique qui pilote l’appareil et ne pas la laisser derrière.

Installation des prises électriques à la même hauteur, comment faire?

hauteur prise electrique sol

L’installation des prises électriques au même niveau est un élément indispensable à prendre en compte. Une décalage de quelques millimètres sera visible à l’oeil.

Il faut donc bien aligner les axes des boites d’encastrement qui viendront contenir les prises de courant. (l’alignement final en hauteur des prises se fait au moment de la pose de l’appareillage électrique).

Pour cela, on utilise la notion de mètre fini: c’est une mesure qui indique la hauteur de 1m par rapport au sol fini dans toute l’habitation.

Le mètre fini est LE référentiel pour fixer la position en hauteur des prises électriques de manière identique dans toutes les pièces.

Pour en savoir plus à ce propos, je vous invite à lire l’article complet que j’ai rédigé à propos du mètre fini.

Nous n'avons pas pu confirmer votre inscription.
Merci de vous être inscrit, vous allez bientôt recevoir votre premier mail. Guillaume

Vous avez aimé cet article ?

Je peux vous donner encore plus d'astuces et de conseils pour réussir vos travaux électriques.

Recevoir 30 astuces d'électricien gratuites

Electricien professionnel, je vous propose de partager mon métier, mes conseils et mes astuces à travers les différents articles de ce blog en électricité. Bonne lecture!

16 Commentaires

  1. Bonjour,
    j’ai un doute sur ce que j’ai lu sur d’autres articles:
    doit on obligatoirement mettre une prise à proximité immédiate du dispositif de commande d’éclairage ?
    ou c’est conseillé ?
    merci et super pour les articles

  2. Bonjour

    C’est obligatoire pour les logements qui doivent respecter l’accessibilité aux handicapés.
    C’est à dire tous les logements neufs à l’exception des maisons individuelles qu’un propriétaire fait construire pour son propre usage.

    Néanmoins je trouve cela pratique dans tous les cas, par exemple pour brancher l’aspirateur sans avoir à se baisser.

  3. Bonjour
    Merci pour votre article.
    Je construis une maison neuve.
    Je suis en train de carreler les salles de bains (sdb commune et salle d’eau parentale).
    Dans les deux pièces j’ai ajouté une prise 16A à 15-20 cm du sol.
    Je précise que ces deux prises sont installées en hors volume.
    Suis-je dans la conformité consuel? Je dois le faire passer sous peu et j’ai maintenant un doute sur la hauteur malgré le fait que je sois en hors volume.
    Cela ne posait pas de problème à mon électricien.
    Vous remerciant pour votre réponse.
    Cordialement
    Fred

  4. Bonjour, pourriez vous me donné un petit renseignement svp car je suis en train de faire ma villa et je doit faire l Electricité , part rapport au hauteur des prises javais entendu dire que maintenant il fallait les mettre a une hauteurs de 40 cm est ce vrai ou pas car sur le site de Legrand il mette en 0.05 et 0.12 cm. En vous remercient par avance .
    Denis

    • Bonsoir

      Ce qu’indique le site Legrand est correct
      Mais ce sont les hauteurs mini.
      Il est bien entendu d’usage de les mettre plus haut.
      Une trentaine de centimètres est d’usage courant, la tendance étant d’ailleurs de les mettre de plus en plus haut au fil du temps. Donc 40cm, pourquoi pas.

  5. Une erreur de transcription ?
    « Le circuit 16A correspond à un circuit prise ‘classique’ (avec un disjoncteur de protection 20A au niveau du tableau électrique). »
    Et merci pour le blog. Je fais de électricité de temps en temps et m’y retrouve régulièrement.
    Cdt,

  6. Bonjour,

    J’ai demandé au promoteur de m’ajouter une prise au sol dans la cuisine ouvert ( appartement VEFA). Lors de la visite de pré livraison, j’ai remarqué que la prise a été posée au dessus de carrelage de 8 cm d’habituer.

    Je m’attendais a que la prise soit bien encastrée au sol et être à fleur du sol.

    J’ai demandé une modification mais le promoteur me confirme que la pose de la prise est bien conforme à la norme NF C 15-100 et elle doit être apparent.

    Pourriez-vous svp m’aider et me préciser les consignes de la norme pour les prise au sol?

    Merci d’avance

  7. Bonjour
    que risque t on vis a vis du Consuel l installation de prise et d interrupteur en salle bains ou chambre à une hauteur de plus de 1.3 m
    merci d avance
    jean luc

    • Bonjour

      On ne risque rien
      Cette hauteur maxi n’est pas exigée dans la NF C15-100, donc pas contrôlée par le consuel
      Mais cela fait partie du code de la construction pour les logements qui doivent respecter l’accessibilité aux handicapés.

    • Bonjour

      Il n’y a pas de hauteur normalisée, si ce n’est 5cm mini (et 1m30 maxi pour les logements devant respecter l’accessibilité aux handicapés)

      Comme je l’ai dit au dessus, avec le temps l’usage semble augmenter la hauteur usuelle. Autrefois 20cm, puis 25cm, on est plutôt aujourd’hui vers 30cm voire un peu plus.

      En conclusion vous avez le choix.

  8. Bonjour,

    Je suis en plein dans le tirage des câbles dans la construction de notre maison. La question est pour la hauteur des prises extérieures. Je lis dans les forums qu’il faut 1m. Mais je trouve cela énorme. Vous en pensez quoi ?

    Cordialement

    • Bonjour

      Aucune obligation normative à ce sujet.
      C’est juste une question bon sens.
      Et en extérieur une prise proche du sol est peu pertinent.
      1m voire un peu plus est assez pratique pour raccorder les différents outillages de jardin ou le matériel nécessaire sur une terrasse

  9. La hauteur d’une prise et d’un interrupteur pour une norme pmr est entre quoi et quoi du coup ?

    De 90 cm à 130 cm pour un interrupteur et pour une prise entre 30 cm et 130 cm ?

    Merci de votre retour .

  10. Bonjour

    Je vous répond dans le contexte d’un logement (sachant que ce point ne fait plus partie de la NF C15-100 depuis 2015, mais reste dans le code de la construction).

    Pour tous les dispositifs de commande fonctionnel (interrupteur par exemple) entre 0m90 et 1m30.

    Pour les prises entre 0m05 et 1m30, sauf prise hotte (1m80 mini), et sauf prise supplémentaire à l’entrée des pièces de l’unités et vie (à proximité du dispositif de commande d’éclairage)
