Aujourd’hui, je vous propose un tutoriel chantier avec l’installation d’un bloc 3 prises encastrable en lieu et place d’une prise électrique simple.

En effet, le manque de prises électriques dans une installation est monnaie courante.

Dans les maisons anciennes (et même parfois récentes), les rallonges électriques sont ajoutées pour palier à ce problèmes. C’est un souci au niveau de la sécurité électrique mais également au niveau de l’esthétisme.

C’est dans ce cadre que je vous propose cette explication car c’est une demande récurrente à laquelle j’ai affaire.

J’ai déjà évoqué ce sujet (ici) dans une réponse à une question de lecteur mais un peu différemment puisqu’il s’agissait d’une dérivation de prise électrique.

Dans le cas qui suit, il s’agit de partir d’une prise électrique simple et de l’agrandir pour poser au final un socle avec trois prises électriques encastrées.

Voici une explication complète qui permet va vous permettre d’augmenter le nombre de prises électriques tout en restant en sécurité.

Ce qu’il faut vérifier avant de vouloir « agrandir » un prise électrique:

Avant d’aller plus loin et d’envisager ce type de travail, il faut s’assurer que l’ajout de ces prises électriques se fasse dans les normes.

Et pas n’importe quelle norme puisqu’il s’agit de la NFC15-100 dont je parle beaucoup dans ce blog.

Que dit la norme?

  • Pour un circuit de prises électriques câblées en 1,5mm2, le circuit doit comporter au maximum 8 prises électriques.
  • Pour un circuit de prises électriques câblées avec du fil électrique de section 2,5mm2, le circuit doit comporter au maximum 12 prises électriques.

Il faut donc, dans le cas de la prise que vous envisagez de multiplier, compter le nombre de prises protégées par le disjoncteur électrique.

Cela va déterminer le nombre maximum de prises que vous allez pouvoir rajouter sur votre circuit.

Par exemple, si un disjoncteur 16A protège un circuit de 9 prises électriques (fils électriques de 2,5mm2), vous allez pouvoir rajouter 3 prises supplémentaires sur ce circuit.

Vous pouvez alors installer 3 prises doubles à la place de 3 prises simples ou encore une prise triple à la place d’une prise de courant simple.

C’est ce dernier cas que j’ai choisi de vous détailler en photo.

La méthode pour installer un bloc 3 prises encastrable:

La vérification de la norme et du nombre de prises électriques sur le circuit:

J’en ai parlé dans la partie précédente et je dois m’y tenir également.

Le tableau électrique concerné par ce chantier fait état de deux disjoncteurs dédiés aux prises électriques du salon.

Les deux disjoncteurs (20A) protègent respectivement un circuit électrique de 8 prises de courant en 2,5mm2 et un autre avec 6 prises de courant en 2,5mm2 également.

J’ai choisi d’ajouter mon bloc 3 prises encastrable au niveau du deuxième disjoncteur, ce qui porte au total 8 socles sur ce circuit électrique.

Le matériel utilisé dans ce tuto:

Le matériel électrique:

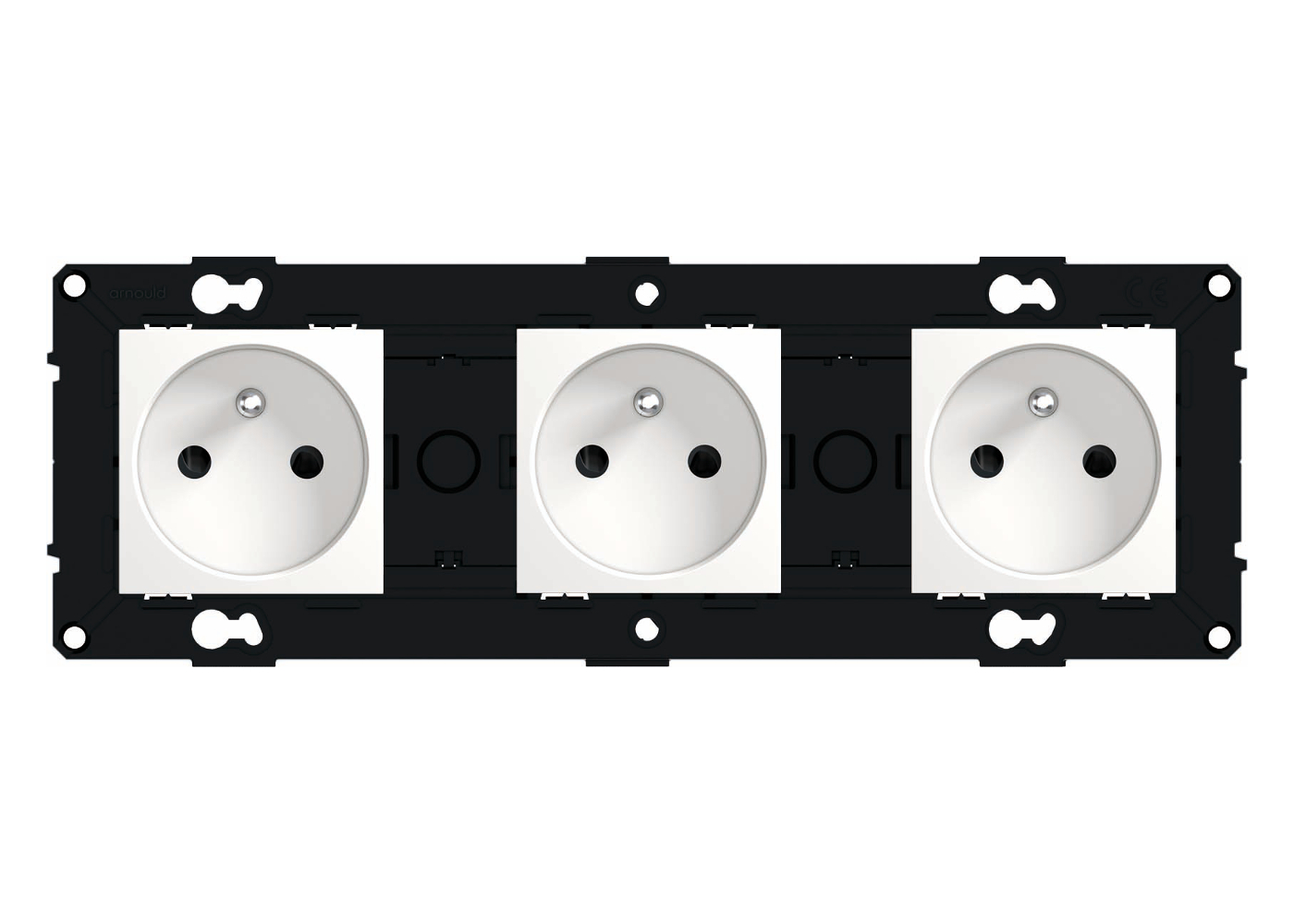

J’ai choisi cette référence de bloc de prises électriques car c’était le modèle déjà en place dans cette habitation.

L’outillage:

  • Un mutlimètre / voltmètre.
  • Un lot de tournevis isolés (voir mon choix ici).
  • Un niveau à bulle.
  • Un crayon de chantier à mine.
  • Une visseuse.
  • Une scie cloche 68mm.
  • Une scie à guichet (je vous conseille ce modèle Stanley).
  • Un cutter.
  • Le nécessaire de nettoyage (balais, pelle, aspirateur).

Réalisation en 6 étapes pour poser un bloc 3 prises électriques encastrable:

Vérification de l’absence de tension:

La première des étapes à faire, et c’est la plus importante lors de travaux électriques, c’est la vérification de l’absence de tension.

Dans le cas de cette prise électrique il faut identifier le disjoncteur de protection du circuit prise électrique et le mettre à 0.

Attention, cette mise  à 0 ne dispense pas d’une vérification au multimètre (ici le modèle Fluke t5 1000):

Vérification tension multimètre prise électrique

Vérification au niveau de la prise électrique de l’absence de tension pour pouvoir travailler en sécurité

Pensez également à bien prévenir les occupants du logement de la coupure d’un circuit prise électrique.

Au besoin, indiquez le par un écrit sur le tableau électrique (ou mieux encore, utilisez un cadenas de condamnation).

Ouverture et déconnexion de la prise électrique:

Une fois la prise électrique sécurisée, il faut s’attaquer au démontage de la prise électrique.

Dans mon cas, il s’agit d’une prise électrique Evolution de la marque Arnould.

Le démontage se fait au niveau des vis électriques latérales:

prise de courant 2P+T Arnould a vis

L’ancienne prise est un modèle Arnould 2P+T

Le cablage électrique est réalisé en 2,5mm2, et il s’agit d’un pontage de prises électriques:

Comment remplacer une prise électrique?

Il s’agit d’un pontage de prise électrique (une dérivation) réaliser avec du fil électrique de section 2,5mm2

Report du niveau et tracés:

Avant d’enlever la boite d’encastrement, il faut utiliser les vis latérales de la boite qui vont permettre de reporter l’axe de niveau.

méthode électricien pose boite électrique multiple

Il faut utiliser le vis de la boite d’encastrement en place pour effectuer le tracé de l’axe

Le tracé se fait au crayon papier de façon légère, sans appuyer, pour pouvoir effacer le trait au cas ou.

astuce électrique installation d'une prise électrique

Il faut réaliser le tracé au crayon papier pour pouvoir effacer le trait si l’installation du bloc 3 prises encastrable n’est pas possible

Attention, avant d’entamer les tracés et le pointage des axes de la nouvelle boite d’encastrement.

  • Il faut procéder à une inspection à l’intérieur du trou existant à droite et à gauche pour voir si il n’y a pas de réseaux qui pourraient gêner l’agrandissement.
  • Dans le cas d’une cloison séparatrice, il peut aussi avoir un autre boite d’encastrement de l’autre côté dans la cloison.
  • Il peut aussi avoir des rails de cloison, détectables à l’aide d’un détecteur de matériaux.

Une fois l’axe tracé, il faut se servir de la nouvelle boite d’encastrement et aligner:

  • Le bord de la boite avec le trou existant.
  • Les points de perçages situés en fond de boite avec le tracé pour effectuer les points de repère qui serviront au perçage à la scie cloche.

Pour information, l’entraxe entre les trous de la boite d’encastrement est de 71mm.

Installation d'une boite d'encastrement triple

Tracé de l’emplacement de la future boite d’encastrement

Ouverture du trou pour le nouveau bloc de prise:

Maintenant que le tracé est réalisé, il faut utiliser la scie cloche pour ouvrir le placo:

Scie cloche 67mm électricien utilisation

Ouverture à la scie cloche de 68mm

Il s’agit ici d’une ouverture dans du placo sur des murs périphériques isolés avec des plaques de placo avec doublage polystyrène.

C’est pour cela que sur la photo ci dessous, le rond de placo reste en place:

trous boite d'appareillage électrique 3 postes

Les trous pour la boite d’encastrement 3 postes sont réalisé dans le placo

Dans le cas présent, le mur est couvert de papier peint.

Avant d’entamer l’ouverture définitive à la scie à guichet et de retirer le placo et une partie de l’isolant, on procède à une découpe du papier peint pour éviter de l’arracher.

Il faut utiliser le niveau qui est aligné en haut et en bas de l’emplacement et faire une découpe au cutter.

Ainsi, pas de risque d’abîmer la tapisserie en place.

astuce électricien

Pour éviter d’arracher le papier peint, je conseille de prédécouper la tapisserie au cutter

Installation de la boite d’encastrement 3 postes:

Il faut retirer le placo qui a été découpé et retirer l’isolant qui gène à l’insertion de la boite d’encastrement.

Dans l’idéal, il faut essayer de conserver un maximum d’isolant derrière la boite d’encastrement électrique afin de ne pas créer de pont thermique:

installation d'un boitier d'électricien triple

Le trou d’encastrement est prêt à accueillir la boite triple

boitier d'encastrement pour bloc 3 prises encastrable

Boite triple installée

Connexion électrique du bloc 3 prises et finition:

Une fois la boite d’encastrement installée, il faut procéder au cablage électrique du bloc 3 prises électriques précâblées.

Pour ce bloc de prises de la marque Arnould, la connexion se fait au centre du bloc.

Le bloc de prise est équipé de connexions électriques doubles pour le pontage:

bloc 3 prises encastrable Arnould, tuto cablage électrique

Branchement électrique du bloc 3 prises encastrable Arnould

Informations pour le cas ou vous faites cette réalisation et que les fils électriques sont trop courts. Il est possible de connecter les fils avec des connecteurs automatiques comme un wago électrique et de les rallonger avec du fil électrique de même section.

Il faut ensuite installer le bloc de 3 prises électriques précâblé dans la boite d’encastrement:

Comment installer un bloc 3 prises encastrable

bloc 3 prises encastrable sans la plaque de finition

Enfin, il faut faire une vérification de l’alignement au niveau, poser la plaque de finition, passer l’aspirateur et ranger le matériel.

Sans oublier: il faut maintenant remettre le disjoncteur du circuit électrique sur ON et faire une vérification de la présence de tension sur chacune des prises électriques (même si c’est un bloc de prise précâblé).

Conclusion:

La pose de ce genre de bloc 3 prises encastrable est assez simple pour un bricoleur averti.

Pour les non initiés, il faut prendre son temps.

Il faut travailler méthodiquement tout en vérifiant que les tracés et les axes soient de niveau pour faciliter la pose de la boite d’encastrement.

Il faut surtout vérifier, je le répète, l’absence de tension avant de se lancer dans des travaux similaires à ceux ci.

Enfin, l’utilisation d’un bloc de prise comme je le présente dans cet article n’est pas obligatoire. Il est tout à fait possible d’utiliser des prises électriques simples qui seront ajoutées côté à côté.

Mais de mon point de vue de professionnel, c’est bien plus rapide et efficace d’utiliser un bloc de prises comme celui que j’ai installé dans le cadre de cet article.
