Le schéma électrique des circuits spécialisés: la prise 32A
Résumez cet article :
- La prise 32A est obligatoire pour toute cuisinière ou plaque vitrocéramique dépassant 4,5 kW (NF C 15-100 art. 559.5).
- Le câble doit être en 3G 6 mm² minimum — jamais du 2,5 mm² qui chauffe et déclenche les protections.
- Un disjoncteur 32A courbe C dédié est impératif ; ce circuit ne peut pas être partagé avec un autre appareil.
- Pour une borne IRVE (véhicule électrique), le circuit 32A monophasé délivre jusqu’à 7,4 kW — soit ~60 km/h de charge.
- L’installation doit être réalisée ou contrôlée par un électricien qualifié (Qualifelec RGE ou équivalent) pour une conformité CONSUEL.
Pourquoi la prise 32A est-elle indispensable pour les gros électroménagers ?
Dans un logement moderne, la montée en puissance des appareils électroménagers a rendu obsolète le réseau de prises standard 16A que l’on trouvait il y a vingt ans. Une cuisinière tout électrique avec quatre foyers vitrocéramique et un four développe couramment entre 7 000 et 9 000 W. À cette puissance, tenter de l’alimenter via un circuit 20A classique reviendrait à faire passer les débits d’une autoroute dans une voie communale : disjonction répétée, surchauffe des câbles, risque incendie réel.
La norme française NF C 15-100 (révision 2002, mise à jour 2015 et 2020) a prévu ce cas depuis longtemps. Son article 559.5 impose un circuit spécialisé unique, protégé par un disjoncteur 32A courbe C, câblé en 3G 6 mm², dès lors qu’un appareil de cuisson dépasse 4 500 W. Cette règle s’applique aussi bien aux cuisinières libres qu’aux plaques encastrées alimentées séparément du four. Le détail du câblage est dans le guide sur le branchement de la prise 32 A.
Aujourd’hui, un second usage fait exploser la demande de prises 32A dans les foyers français : la recharge des véhicules électriques. Une borne de charge murale (wallbox) de type 2 alimentée en monophasé 32A délivre 7,4 kW, ce qui représente environ 60 km d’autonomie gagnés par heure de charge — soit une nuit complète pour remplir une batterie de 70 kWh. Là encore, NF C 15-100 et la norme IRVE (NF EN 61851-1) imposent un circuit dédié 32A avec câble 6 mm² et protection différentielle de type A ou F.
Un troisième cas de figure concerne les sèche-linge thermodynamiques ou à résistance haute puissance (6 000 W et plus) ainsi que les fours combinés professionnels (four vapeur + plaque intégrée) que l’on retrouve désormais dans les cuisines résidentielles haut de gamme. Certains modèles de fours à pyrolyse intégrée couplés à une plaque à induction peuvent dépasser 10 kW en pic d’utilisation simultanée.
Comprendre pourquoi un circuit 32A est nécessaire, c’est comprendre la loi d’Ohm appliquée à l’habitat. La puissance (P) est le produit de la tension (U) par le courant (I) : P = U × I. Sur le réseau monophasé français à 230 V, un courant de 32 A donne P = 230 × 32 = 7 360 W. C’est le plafond de puissance disponible en continu sur ce circuit. Au-delà, le disjoncteur déclenche — c’est précisément ce qu’il est conçu à faire pour protéger les conducteurs.
La section du câble, elle, est calculée pour ne pas s’échauffer dangereusement sous ce courant. Un câble 2,5 mm² supporte 20 A en pose encastrée (selon la méthode de référence B1 de NF C 15-100, tableau 52G). Un câble 6 mm² supporte 36 A dans les mêmes conditions. C’est pourquoi le 6 mm² est la valeur minimale réglementaire pour un circuit 32A.
Dans cet article, nous allons détailler l’ensemble des aspects techniques de la prise 32A : matériaux obligatoires, schéma de câblage pas à pas, spécificités IRVE, erreurs les plus fréquentes et conseils de professionnels. Que vous soyez bricoleur averti voulant comprendre avant de confier les travaux, ou électricien cherchant un rappel normatif structuré, vous trouverez ici une référence complète.
Comparatif 16A / 20A / 32A : quel circuit pour quel usage ?
Avant d’entrer dans le détail de la prise 32A, il est utile de situer les trois niveaux de courant des circuits spécialisés résidentiels français. Le tableau ci-dessous synthétise les caractéristiques normatives de chaque circuit selon NF C 15-100.
| Caractéristique | Circuit 16A | Circuit 20A | Circuit 32A ★ |
|---|---|---|---|
| Tension nominale | 230 V AC | 230 V AC | 230 V AC |
| Courant max continu | 16 A | 20 A | 32 A |
| Puissance max (230 V) | 3 680 W | 4 600 W | 7 360 W |
| Disjoncteur requis | 16A courbe C | 20A courbe C | 32A courbe C |
| Section câble minimale | 2,5 mm² | 2,5 mm² | 6 mm² |
| Type de prise / sortie | Type E (Schuko compat.) | Prise spé. 20A NF | Prise spé. 32A NF ou IRVE type 2 |
| Protection différentielle | DDR 30 mA type AC | DDR 30 mA type AC | DDR 30 mA type A (ou F pour IRVE) |
| Usages typiques NF C 15-100 | Congélateur, lave-vaisselle, four <4,5 kW | Lave-linge, sèche-linge <4,5 kW, plaque 2 feux | Cuisinière >4,5 kW, borne IRVE 7,4 kW, sèche-linge haute puissance |
| Circuits max par DDR (logement) | Mutualisable | Circuit dédié | Circuit dédié OBLIGATOIRE |
★ Le circuit 32A fait l’objet de cet article. Le circuit 20A est traité dans notre article dédié « Schéma électrique des circuits spécialisés : la prise 20A« .
Matériel obligatoire pour un circuit 32A conforme NF C 15-100
Un circuit 32A se compose de quatre éléments principaux, tous soumis à des exigences normatives précises. Voici le détail de chaque composant avec les critères de sélection que tout électricien ou bricoleur averti doit connaître.
1. Le disjoncteur 32A courbe C
Le disjoncteur de protection doit être calibré à 32 ampères, courbe C. La courbe C est standard pour les circuits d’éclairage et les prises résidentielles à charge résistive ou légèrement inductive. Elle tolère des appels de courant jusqu’à 10× le courant nominal (320 A pendant quelques millisecondes), ce qui couvre les démarrages de moteur de lave-linge ou les pics d’inrush d’un four à résistance.
Pour les bornes IRVE avec chargeur embarqué à correction du facteur de puissance, certains fabricants recommandent parfois une courbe B (déclenchement à 3-5× In) — vérifiez la documentation de votre borne. Le disjoncteur doit être de calibre 32A : un 25A se déclencherait en régime normal sur une cuisinière puissante, un 40A serait surdimensionné et ne protégerait plus le câble 6 mm².
2. Le câble 3G 6 mm² (ou 3G 10 mm² au-delà de 30 m)
La section minimale imposée par NF C 15-100 pour un circuit 32A est de 6 mm² en cuivre. La désignation normalisée du câble est H07V-R 6 mm² (câble rigide) ou H07V-K 6 mm² (câble souple) pour les passages en goulotte, ou encore U1000 R2V 3G6 mm² pour une pose enterrée.
Le « 3G » signifie 3 conducteurs avec protection (phase + neutre + terre). Pour les très longues distances (au-delà de 30 mètres depuis le tableau), la chute de tension imposée par NF C 15-100 (≤ 5 % en BT pour les circuits terminaux) oblige à passer en 10 mm². En pratique, pour une borne de garage à 20 m du tableau, le 6 mm² convient parfaitement.
3. La prise 32A NF ou la prise IRVE type 2
Pour un usage électroménager (cuisinière, sèche-linge), on utilise une prise 32A à verrouillage NF. Ces prises sont différentes des prises standard européennes : elles ont un format spécifique à 3 broches en ligne (similaire aux prises industrielles bleues CEE 7, mais en version domestique blindée). Certains fabricants proposent des modèles encastrables pour cuisine.
Pour une borne de recharge IRVE, la sortie finale n’est pas une prise murale classique mais soit :
- Une prise type 2 (T2) sur la façade de la wallbox, vers laquelle le câble du véhicule vient se connecter ;
- Un câble type 2 fixe intégré à la wallbox (solution la plus répandue pour les maisons individuelles).
Dans les deux cas, c’est le câble 3G 6 mm² qui alimente la borne, et c’est la borne elle-même qui gère la communication avec le véhicule (protocole IEC 61851).
4. Le dispositif différentiel 30 mA type A
Contrairement à une idée reçue, un circuit 32A ne peut pas se protéger uniquement avec un disjoncteur magnétothermique. La norme NF C 15-100 impose également un interrupteur différentiel résiduel (DDR) de 30 mA en tête du circuit. Pour les appareils comportant des systèmes électroniques (fours avec programmateur, bornes IRVE avec chargeur), le DDR doit être de type A (sensible aux courants alternatifs et aux courants pulsés redressés), voire de type F pour les bornes IRVE récentes qui peuvent injecter des composantes continues dans le réseau.

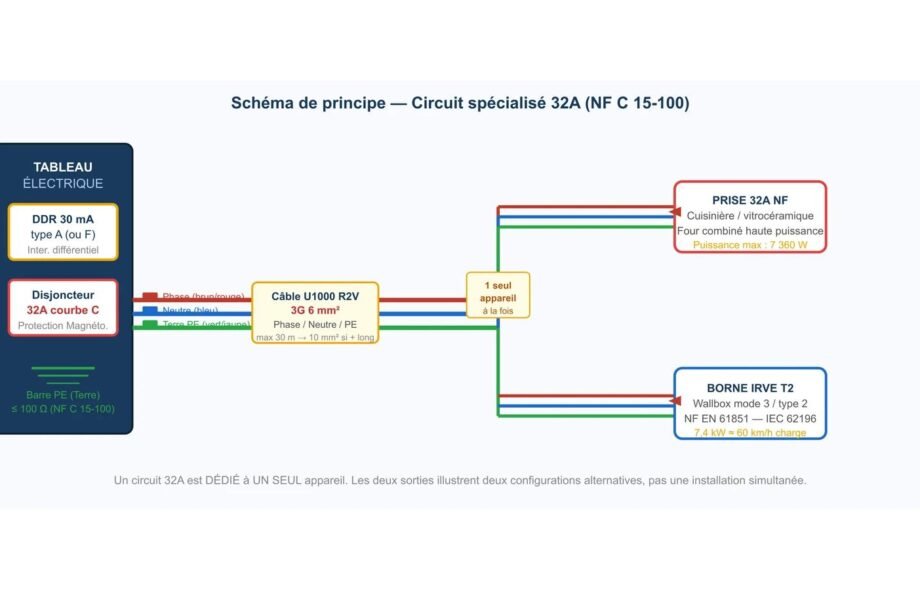

Schéma électrique du circuit 32A — vue d’ensemble
Le schéma ci-dessous représente l’architecture complète d’un circuit spécialisé 32A, depuis le tableau général basse tension (TGBT) jusqu’à la prise ou la borne finale. Chaque composant est identifié avec sa désignation normative.
Lecture du schéma : le disjoncteur 32A courbe C assure la protection magnétothermique (surcharge + court-circuit) tandis que le DDR 30 mA type A protège les personnes contre les contacts indirects. Le câble 3G 6 mm² achemine les trois conducteurs (phase, neutre, terre) jusqu’à la prise ou la borne. Rappel : un circuit 32A = un seul appareil — il est interdit d’y brancher une multiprise ou d’ajouter une dérivation.
La borne de recharge VE en 32A — spécificités IRVE
La multiplication des véhicules électriques en France (plus de 1,5 million de VE et hybrides rechargeables au 1er janvier 2026 selon les données des constructeurs) a conduit à un encadrement normatif strict des installations de recharge à domicile, regroupé sous l’acronyme IRVE (Infrastructure de Recharge pour Véhicules Électriques).
Le cadre réglementaire IRVE
L’installation d’une borne de recharge à domicile est régie par plusieurs textes :
- NF EN 61851-1 : norme relative aux systèmes de charge conductifs pour véhicules électriques, qui définit les modes de charge 1, 2 et 3 ;
- IEC 62196-2 : définit les connecteurs — dont le type 2 (T2 ou « Mennekes »), standard en Europe pour la recharge AC ;
- Décret n° 2017-26 du 12 janvier 2017 : impose des exigences techniques pour toute IRVE en France ;
- NF C 15-100 §722 : section spécifique aux circuits d’alimentation des IRVE, imposant notamment le DDR type A (minimum) ou type F.
Mode 2 vs Mode 3 : quelle différence ?
| Critère | Mode 2 | Mode 3 (recommandé) |
|---|---|---|
| Support | Câble avec boîtier ICCPD (In-Cable Control & Protection Device) | Wallbox dédiée (borne murale) |
| Prise murale | Prise 32A renforcée (ou schuko 16A) | Directement câblé sur le circuit 32A |
| Puissance typique | 2,3 à 3,7 kW | 3,7 à 7,4 kW (monophasé 32A) |
| Communication véhicule | Via signal pilote dans le câble | Via protocole IEC 61851 (signal CP/PP) |
| Sécurité | Bonne (ICCPD gère la protection) | Optimale (wallbox gère courant, communication, arrêt d’urgence) |
| Eligible TVA réduite 5,5 % | Non | Oui (installateur qualifié IRVE) |
| Obligation installateur | Non (usage provisoire) | Oui — qualification IRVE obligatoire |
En pratique, pour une installation permanente dans un garage ou un parking, le mode 3 avec wallbox est systématiquement recommandé. Il offre une vitesse de charge optimale, une gestion intelligente (pilotage via application, délestage), et ouvre droit à la TVA à 5,5 % ainsi qu’au crédit d’impôt CITE pour les logements de plus de 2 ans.
Qualification IRVE : pourquoi elle est indispensable
Depuis le décret du 12 janvier 2017, toute installation IRVE dans un bâtiment existant ou neuf doit être réalisée par un installateur qualifié IRVE (formation reconnue par QUALIFELEC, AFNOR ou équivalent). Cette qualification atteste que l’électricien maîtrise les spécificités électriques et de communication des bornes (protection contre les surtensions, continuité de service, report d’alarme). C’est aussi une condition sine qua non pour que le client puisse bénéficier des aides financières (programme ADVENIR, prime CEE).
Vidéo : installation d’un circuit 32A pour plaque et borne de recharge
Ces deux vidéos illustrent concrètement les étapes d’installation d’un circuit 32A : la première montre comment ajouter un circuit plaque de cuisson dans un tableau Legrand, la seconde détaille l’installation d’une borne de recharge monophasée 32A pour véhicule électrique.
Étapes d’installation d’un circuit 32A — du tableau à la prise
Voici le déroulement complet d’une installation conforme NF C 15-100. Ces étapes supposent que le tableau électrique est accessible et qu’une gaine ou chemin de câble est disponible entre le tableau et l’emplacement de la prise. Rappel : couper le courant général (disjoncteur de branchement) avant tout travail sur le tableau.
- Mise hors tension et vérification VAT — Couper le disjoncteur de branchement EDF. Utiliser un vérificateur d’absence de tension (VAT) homologué CAT III sur chaque câble avant d’y toucher. Ne jamais supposer qu’un fil est mort sans avoir mesuré.
- Calcul de la chute de tension et choix de la section — Mesurer la distance réelle du parcours câble (pas à vol d’oiseau). Au-delà de 30 m, prévoir 10 mm² au lieu de 6 mm² pour rester sous les 5 % de chute de tension imposés par NF C 15-100 (formule : ΔU = 2×ρ×L×I / S, avec ρ = 0,0225 Ω·mm²/m pour le cuivre).
- Passage du câble 3G 6 mm² — Utiliser des gaines ICTA 32 mm (diamètre intérieur suffisant pour du 6 mm²) pour les passages encastrés. En apparent, une goulotte PVC 40×25 minimum. Respecter un rayon de courbure minimal de 10× le diamètre extérieur du câble.
- Installation du DDR type A 30 mA — Placer un interrupteur différentiel 30 mA type A (ou F pour IRVE) en tête du circuit dans le tableau. Il peut protéger jusqu’à 8 circuits selon NF C 15-100, mais pour un circuit 32A chargé, il est recommandé de le dédier ou de partager avec des circuits de puissance similaire uniquement.
- Installation du disjoncteur 32A courbe C — Clipser le disjoncteur 32A sur le rail DIN, en aval du DDR. Raccorder le fil de phase en entrée (borne fixe) et le câble 3G 6 mm² en sortie (borne mobile). Serrage au couple recommandé par le fabricant (généralement 2,5 N·m pour les bornes de 6 mm²).
- Raccordement des conducteurs dans le tableau — Phase (brun ou rouge) sur la sortie du disjoncteur 32A. Neutre (bleu) sur la barre de neutre. Terre (vert/jaune) sur la barre de protection (PE). Vérifier l’absence de brin de cuivre dénudé qui dépasse des bornes.
- Pose et raccordement de la prise 32A ou de la borne IRVE — À l’autre extrémité du câble, dénuder les conducteurs sur 12-15 mm. Raccorder phase, neutre et terre aux bornes correspondantes de la prise 32A (ou de la borne wallbox selon la documentation fabricant). Pour une borne IRVE, vérifier l’orientation du câble d’entrée et le raccordement du conducteur de protection à la borne PE dédiée de la wallbox.
- Test de continuité et mesure d’isolement — Avant remise sous tension, mesurer la résistance de continuité du conducteur de protection (≤ 1 Ω de bout en bout) et l’isolement entre phases et entre phase/terre (≥ 1 MΩ à 500 V CC avec un mégohmmètre). Ces mesures sont obligatoires pour une attestation CONSUEL.
- Remise sous tension et test fonctionnel — Refermer le tableau, enclencher le DDR puis le disjoncteur 32A. Tester la prise avec un testeur de prise approprié (vérification phase/neutre/terre). Pour une borne IRVE, effectuer le test de charge en mode 3 avec le véhicule.
- Étiquetage et documentation — Étiqueter le disjoncteur dans le tableau (ex. : « Cuisinière » ou « Borne IRVE garage »). Mettre à jour le schéma électrique du logement. Conserver les fiches techniques des équipements installés pour le dossier CONSUEL.
Matériel recommandé pour votre circuit 32A
Voici une sélection de matériels conformes NF C 15-100 disponibles sur Amazon pour équiper un circuit 32A. Vérifiez toujours la compatibilité avec votre installation avant commande.
Disjoncteur 32A courbe C
Disjoncteur magnétothermique 32A courbe C unipolaire+neutre pour tableau Legrand, Hager ou Schneider. Indispensable pour protéger le câble 6 mm².
Câble U1000 R2V 3G 6 mm²
Câble rigide cuivre U1000 R2V 3 conducteurs × 6 mm² (phase + neutre + terre). Convient pour pose encastrée et enterrée. Vendu au mètre ou en couronne.
Prise 32A encastrable NF
Prise de courant 32A verrouillage à clé ou à ergot pour usage cuisine (cuisinière, four combiné). Format compatible boîte d’encastrement 60 mm.
Interrupteur différentiel 30 mA type A
DDR 30 mA type A 2P 40A pour protéger le circuit 32A (cuisinière ou IRVE). Obligatoire en tête de circuit selon NF C 15-100.
Testeur de prise multifonction
Testeur de prise électrique avec vérification présence de terre, inversion de polarité et boucle de défaut. Indispensable pour valider l’installation avant mise en service.
Gaine ICTA 32 mm (rouleau)
Gaine annelée ICTA 32 mm avec tire-fil intégré. Diamètre adapté au passage d’un câble 3G 6 mm². Pour encastrement en saignées ou passages en cloison.
Liens affiliés Amazon (tag bloginstallat-21). Prix et disponibilité vérifiés à la date de publication. Toujours vérifier la conformité NF avant achat.
Les 5 erreurs les plus fréquentes sur un circuit 32A
L’analyse des rapports de contrôle CONSUEL et les retours d’expérience des électriciens de terrain font ressortir cinq erreurs récurrentes sur les circuits 32A. Chacune peut être dangereuse ou invalidante pour la conformité.
❌ Erreur 1 — Utiliser du câble 2,5 mm² au lieu de 6 mm²
C’est l’erreur la plus grave et la plus fréquente. Un câble 2,5 mm² supporte au maximum 20 A en pose encastrée. À 32 A, il surchauffe, fragilise son isolant, peut provoquer un arc électrique et déclencher un incendie. Cette erreur survient souvent lors d’un remplacement d’appareil : l’ancien circuit (4 kW, câble 2,5 mm²) est réutilisé pour une nouvelle cuisinière plus puissante. Toujours vérifier la section du câble existant avant de le réutiliser.
❌ Erreur 2 — Installer un disjoncteur 25A ou 40A au lieu de 32A
Un disjoncteur 25A est trop petit : il déclenche intempestivement dès que la cuisinière monte en puissance. Un disjoncteur 40A est trop grand : il ne protège plus le câble 6 mm² (qui supporte 36 A en pose encastrée). Les conséquences d’un surdimensionnement sont silencieuses mais réelles : en cas de défaut, le câble chauffe sans que le disjoncteur réagisse.
❌ Erreur 3 — Oublier la protection différentielle 30 mA
Certains bricoleurs posent uniquement un disjoncteur magnétothermique 32A sans DDR. C’est une non-conformité majeure. Le disjoncteur protège contre les surcharges et les courts-circuits, mais pas contre les défauts d’isolement progressifs qui peuvent électrocuter un utilisateur. La présence d’un DDR 30 mA est obligatoire depuis la version 1991 de NF C 15-100.
❌ Erreur 4 — Raccordement de terre insuffisant ou absent
Sur une prise 32A cuisinière, la terre est parfois connectée avec du 1,5 mm² « pour faire joli » ou rattachée à une terre dérivée de mauvaise qualité (résistance > 100 Ω). La terre du circuit doit être continue depuis la barrette PE du tableau jusqu’à la broche de terre de la prise, en câble vert/jaune de même section que les conducteurs actifs (6 mm²).
❌ Erreur 5 — Utiliser un DDR type AC pour une borne IRVE
Un DDR de type AC ne détecte que les courants de défaut alternatifs sinusoïdaux. Les chargeurs de véhicules électriques peuvent injecter des courants pulsés redressés (composante continue) qui « aveuglent » un DDR type AC : la protection différentielle ne se déclenche pas alors qu’elle le devrait. Pour toute borne IRVE, le DDR doit être de type A minimum, idéalement type F selon la norme NF C 15-100 §722.531.2.
Conseils de professionnels pour un circuit 32A réussi
Au-delà des exigences normatives, voici les conseils que donnent les électriciens expérimentés lors des formations Qualifelec et dans les discussions de terrain.
- Prévoir systématiquement une gaine de 50 mm même si vous passez du 6 mm² aujourd’hui : si demain vous devez passer en 10 mm² (borne IRVE longue distance) ou ajouter un câble de communication pour wallbox intelligente, la gaine sera déjà en place.
- Poser la prise 32A à 1 m du sol minimum en cuisine, derrière la cuisinière, avec un accès dégagé pour débrancher facilement. NF C 15-100 recommande des prises encastrées dans les pièces humides, mais pour la cuisinière, un accès facile est préférable.
- Étiqueter impérativement le disjoncteur dès la pose. Une cuisinière tombée en panne en plein hiver, et personne ne retrouve quel disjoncteur coupe l’alimentation… c’est la situation classique qui conduit à des travaux sous tension.
- Mesurer la section des câbles existants avec un pied à coulisse avant tout remplacement d’appareil. Un câble de 2,5 mm² a un diamètre extérieur de conducteur d’environ 1,78 mm ; un 6 mm² mesure environ 2,76 mm. La différence est visible à l’œil nu et mesurable.
- Pour une borne IRVE, demander systématiquement un rapport de mise en service à l’installateur qualifié IRVE. Ce document est indispensable pour les déclarations d’assurance et pour accéder aux aides financières (programme ADVENIR).
- Privilégier les disjoncteurs de même marque que le tableau pour garantir la compatibilité mécanique et électrique. Un Legrand DX3 sur un tableau Hager ou Schneider peut poser des problèmes de tenue mécanique sur le rail DIN.
- En rénovation, vérifier la mise à la terre générale avant de brancher un appareil 32A. Une cuisinière de 9 kW avec une terre à 500 Ω est plus dangereuse qu’une installation sans terre où au moins on sait qu’il y a un problème.
Glossaire — Vocabulaire technique du circuit 32A
- 3G 6 mm²
- Désignation d’un câble comprenant 3 conducteurs avec protection (G = Groundwire = PE inclus), chacun de section 6 mm². Obligatoire pour les circuits 32A selon NF C 15-100.
- Courbe C
- Caractéristique magnétique d’un disjoncteur. La courbe C déclenche instantanément pour des courants de 5 à 10 fois le courant nominal (pour un 32A : entre 160 A et 320 A). Standard pour les usages résidentiels et industriels légers.
- DDR (Dispositif Différentiel Résiduel)
- Appareil de protection qui détecte un déséquilibre entre courant aller (phase) et courant retour (neutre) et coupe le circuit si ce déséquilibre dépasse 30 mA. Protège les personnes contre les électrocutions par contact indirect.
- IRVE
- Infrastructure de Recharge pour Véhicules Électriques. Terme réglementaire français désignant toute installation de recharge pour voitures électriques, du point de livraison réseau jusqu’au connecteur véhicule.
- NF C 15-100
- Norme française définissant les règles d’installation des équipements électriques dans les bâtiments d’habitation. C’est le référentiel de toutes les installations électriques résidentielles en France.
- Prise type 2 (T2 / Mennekes)
- Standard européen de connecteur pour la recharge AC des véhicules électriques (IEC 62196-2). Forme à 7 broches, permet des charges jusqu’à 22 kW en triphasé. Le standard T2 est obligatoire en Europe pour les bornes publiques depuis 2013.
- Section de conducteur (mm²)
- Aire de la section transversale d’un conducteur électrique, en mm². Détermine la capacité du conducteur à transporter un courant sans surchauffe excessive. Plus la section est grande, plus le courant admissible est élevé.
- U1000 R2V
- Désignation normalisée d’un câble d’alimentation rigide (U), 1000 V de tension nominale, âme ronde (R), isolation PVC (2V). C’est le câble de distribution standard pour les installations fixes.
- VAT (Vérificateur d’Absence de Tension)
- Appareil de sécurité utilisé avant toute intervention sur une installation électrique. Il vérifie que le câble ou le conducteur sur lequel on va travailler est bien hors tension. Usage obligatoire selon les règles de l’art (NF C 18-510).
- Wallbox
- Terme courant désignant une borne de recharge murale pour véhicule électrique installée en mode 3. Comprend un boîtier électronique gérant la communication avec le véhicule, les protections électriques et souvent des fonctions de pilotage à distance.
FAQ — Questions fréquentes sur la prise 32A
Peut-on brancher une cuisinière sur une prise 20A ?
Non, sauf pour les modèles très basiques ne dépassant pas 4 500 W. La grande majorité des cuisinières tout-électrique du marché consomment entre 6 000 et 9 000 W. Sur un circuit 20A (4 600 W max), la cuisinière déclencherait le disjoncteur en régime normal d’utilisation. De plus, NF C 15-100 article 559.5 impose explicitement un circuit 32A dès que la puissance dépasse 4 500 W. Utiliser un circuit sous-dimensionné pour une cuisinière puissante est une non-conformité qui peut invalider l’assurance habitation en cas de sinistre.
Quelle section de câble pour un circuit 32A ?
La section minimale est de 6 mm² en cuivre pour les distances courantes (jusqu’à 30 m). Pour les distances supérieures à 30 m, la chute de tension (limitée à 5 % par NF C 15-100) impose de passer à 10 mm². Le câble doit être de type 3G (trois conducteurs avec protection incluse) : phase, neutre et terre sont tous les trois en 6 mm². Ne jamais utiliser du 2,5 mm² sur un circuit 32A : c’est insuffisant et dangereux.
Faut-il un disjoncteur courbe C ou courbe D pour une prise 32A ?
Pour une prise 32A alimentant une cuisinière, un four ou un sèche-linge, la courbe C est la standard. La courbe D (déclenchement instantané à 10-20× In) est réservée aux machines industrielles avec forts appels de courant au démarrage. Pour une borne IRVE, la courbe C est également adaptée pour la quasi-totalité des wallbox résidentielles. Vérifiez toujours la documentation de votre wallbox : certains fabricants précisent une courbe B ou C selon leur conception.
Peut-on installer soi-même une prise 32A ?
En France, il n’existe pas d’interdiction légale pour un particulier de réaliser ses propres travaux électriques dans sa résidence principale. Cependant, l’installation doit être conforme à NF C 15-100 et déclarée au CONSUEL pour les logements neufs ou en cas de modification importante du tableau. En pratique, pour une borne IRVE, l’installation par un électricien qualifié IRVE est fortement recommandée (obligation de qualification si vous souhaitez les aides financières ADVENIR/CEE) et souvent imposée par l’assurance habitation.
Combien coûte l’installation d’un circuit 32A ?
Le coût varie selon la distance entre le tableau et l’emplacement de l’appareil, la complexité du passage de câble et la région. En moyenne, pour une prise 32A cuisinière dans une maison individuelle :
- Matériaux (disjoncteur, câble 6 mm², prise, DDR, gaines) : 80 à 180 €
- Main-d’œuvre électricien (2 à 4 heures) : 150 à 400 €
- Total : 230 à 580 € selon la complexité
Pour une borne IRVE 7,4 kW avec wallbox et installation complète, comptez 800 à 1 800 € (avant aides), avec des aides pouvant aller jusqu’à 300 € via ADVENIR pour les maisons individuelles.
Un sèche-linge a-t-il besoin d’un circuit 32A ?
Cela dépend de la puissance du sèche-linge. Les sèche-linge standard (pompe à chaleur) consomment généralement entre 500 W et 2 000 W : un circuit 20A suffit. Les sèche-linge à résistance haute puissance (4 000 à 6 000 W), de plus en plus rares, peuvent nécessiter un circuit 20A renforcé. Seuls les sèche-linge industriels ou semi-professionnels dépassent 4 500 W et nécessitent un circuit 32A. Vérifiez la plaque signalétique de votre appareil ou sa fiche technique.
Quelle est la différence entre une prise 32A et une prise industrielle bleue ?
La prise industrielle bleue CEE 7 (norme IEC 60309) est une prise étanche à verrouillage rotatif utilisée sur les chantiers, dans les campings et les ateliers. Elle existe en 16A et 32A (à 3 broches en monophasé 230 V ou 5 broches en triphasé). La prise 32A résidentielle NF C 15-100 est différente : elle est conçue pour l’encastrement mural dans une cuisine ou un local technique, avec un format adapté aux boîtes d’encastrement standard. Les deux ne sont pas interchangeables.
Peut-on utiliser un disjoncteur différentiel (DD) au lieu d’un disjoncteur + DDR séparés ?
Oui, il est tout à fait possible d’utiliser un disjoncteur différentiel (DD) — qui combine les fonctions magnétothermique et différentielle dans un seul appareil — pour un circuit 32A. Cette solution est souvent choisie pour sa compacité dans les tableaux de petite taille. Assurez-vous que le DD choisi est bien calibré à 32A, courbe C, et 30 mA type A (ou F pour IRVE). Les DD combinés sont généralement plus coûteux que la combinaison DDR + disjoncteur séparés, mais simplifient le câblage dans le tableau.
Résumez cet article :
Téléchargez notre guide gratuit pour gagner du temps et de l'argent sur vos travaux électriques !
« * » indique les champs nécessaires
avant il existait des tables induction spécial rénovation, mais aujourd’hui elle sont régulièrement bridable tout simplement.
Bonjour,
J’ai installer une ligne 6mm² avec disjoncteur 32A pour validation consuel, mais je ne compte ni installer de plaque, ni four. Puis je mettre une prise classique sur cette ligne?
Bonjour
En théorie oui (une fois que le consuel est passé), mais les prises 16A classiques ne sont pas adaptée pour être connectées avec du 6²
D’accord merci, en effet ca risque d’etre compliqué pour mettre une prise classique, je vais tout de meme voir, mais au moins je sais que c’est sans risques. Merci à vous!
Bonjour,
J’ai actuellement un disjoncteur 20 amp. et je veux brancher une plaque à induction de 6000w,la ligne est en 2,5 .C’est une construction qui date des années 80.Merci
Bonsoir
Pas possible sans changer les fils par du 6²
Ou alors vous branchez la plaque en l’état en utilisant que 2 feux maxi simultanément
Bonjour J ai le désir d acheter un véhicule hybride rechargeable Mon garage est indépendant de l habitation,(à 12 m du compteur )et est équipé en 2,5mm2 Quelles sont les différentes possibilités de système de recharge par rapport aux différentes batteries proposées sur le marché BIEN À VOUS
Bonjour
1/ Oui
2/ Oui, mais soignez bien la connexion intermédiaire (solution pratique les Wago 221-612)
3/ Normativement non, ce n’est pas autorisé, le four doit avoir son propre circuit.
En revanche vous pouvez raccorder le micro-onde sur un circuit prises classiques
Bonjour,
Ok j’ai bien compris.
J’ai lu quelque part que les fours électrique sur circuit 20A et que les plaques de cuisson sur circuit 32A
Sachant cela, quelque chose me turlupine: en effet le four plus le grill en même temps on arrive a un total de 6150W soit un peut moins 28A
Ne faut il pas branché ce four sur un circuit 32A ?
Quelque chose me tracasse puissance totale du four: 3650W+2500W = 6150W dans le cas ou j’utilise le four et le grill en même temps
1/ prise 20A pour ce four est ce suffisant ? ne faut il pas 32A ?
2/sachant que la plaque de cuisson peut être limitée a 4600w ne faudrait il pas 20A ?
Ce qui revient a dire qu’il faudrait inversé les branchement ! cependant j’ai lu qu’une plaque de cuisson devait être branché sur 32A et qu’un four électrique sur 20A
Bonjour
1/ Vous etes sûr des 6150W
Je n’ai jamais vu cela pour un four domestique (à moins qu’il s’agisse d’un four professionnel et dans ce cas il faut réaliser le raccordement adapté)
Mais si vous voulez mettre un disjoncteur 32A il faut impérativement câbler en 6²
2/ Le principe du circuit plaque c’est de pouvoir s’adapter à tout type de plaque.
Que vous branchiez une plaque 1 feu qui va tirer 2000W ou 4 feux qui va tirer 7000W il faut que le circuit puisse encaisser
Surtout que cet électro ménager peu évoluer au court du temps.
Et cela ne sera à rien de baisser le calibre du disjoncteur. Vous raccordez bien un lampe de chevet qui tire 10W sur un circuit prises muni d’un disjoncteur 20A.
Bonjour, je vais actuellement changer ma plaque de cuisson 16A par une plaque de cuisson 25A.J
‘ai prévu de changer le disjoncteur 20A par un disjoncteur de 32A mais le raccordement du disjoncteur a la prise n’est adapté qu’au circuit de 20A précédent.
Est-ce que je dois changer aussi le raccordement du tableau jusqu’à la prise par du 6 mm² ?
Un peut tardivement mais MERCI Carminas mes doutes sont dissipés
Bonjour,
J’ai plusieurs question concernant le branchement d’un four et d’une table de cuisson
Dans ma cuisine il y a une prise 20A et une 32A
Celles ci sont placées l’une a côté de l’autre
Si j’ai bien suivi le four sur prise 20A et plaque de cuisson sur prise 32A
Voici mes appareils:
Table de cuisson à induction
Puissance électrique 4600 Watt
Détails de la table de cuisson
2 x induction – 1800/3100 W – 180 mm – Elément PowerBoost
1 x induction – 1400/2200 W – 145 mm – Elément PowerBoost
1 x induction – 2200/3700 W – 210 mm – Elément PowerBoost
**********************************************************
Four électrique pyrolyse
Puissance du four 2500 Watt
Puissance du gril 3650 Watt
**********************************************************
Mon problème est que la plaque de cuisson est déporté du four sur le mur opposé
1er question :Selon ces appareils est ce correct ?
2emme question puis je rallongé la ligne 32A dans une goulotte apparente en section 6mm2 a partir de la prise 32A
3eme question :un micro onde de 1000W environ est envisagé au dessus du four : puis je branché le four et le micro onde sur la même ligne 20A
Merci infiniment si vous pouviez me guidé
Bonjour,
J’ai une gazinière mixte Sauter (four électrique). Toute à fonctionné parfaitement dans le passé dans une autre maison. Puis pendant 2 ou 3 ans je n’ai pas utilisé la machine et maintenant dans mon nouveau logement, quand je branches la machine et je mets en marche le four, le disjoncteur différentiel saute. C’est branché sur un circuit de fils de 2,5mm (domino) avec disjoncteur 20A. Je lis sur internet que seulement les cuisinière toute électrique ont besoin d’un circuit avec fils 6mm et disjoncteur 32A. Alors, si c’est juste le four, mon circuit doit etre ok, non? Conseillez-vous de regarder ou changer quelque chose dans l’installation de la maison ou le problème est dans la gazinière?
Je vous remercie énormément, j’i déjà pas mal pris la tete pour trouver un problème avec la gazinière, mais j’ai besoin de confirmer le problème n’est pas dans l’instalation de la maison.
Bonjour,
Ayant une plaque a gaz, la prise 32a pour les plaques est libre, puis je brancher un four électrique dessus ? Si oui, le four doit il faire 32a ou il peut faire moins ? La prise est sous forme de fils de couleurs à raccorder par domino, peut on raccorder un four par domino ou doit on mettre une prise ? Merci d’avance pour vos réponses. Tiffani
Je vient de trouver dans le blog
Carminas 23 février 2018 At 15 h 05 min
Bonjour
1/ Aucun intérêt.
Le disjoncteur protège les fils contre les surcharges, pas l’appareil qui est raccordé au bout et qui en général consomme beaucoup moins que la capacité du disjoncteur.
2/ C’est un problème de confort, pas de sécurité.Carminas 3 octobre 2018 At 20 h 08 min
C’est exactement cela.
En résumé du 1,5² encaisse au maximum 16A avant de s’échauffer
On met donc un disjoncteur 16A maxi qui coupera si on tente de faire passer une intensité plus grande.
Mais en mettant un disjoncteur de calibre moindre, la sécurité est encore plus assurée
Une véritable mine d’or informations ce blog
Cordialement
JLC
Merci pour vos conseils, j’ai effectivement 2 connexions séparées du neutre et de la phase au niveau du bornier de la plaque .
J’ai une autre question :
En protection de mes servomoteurs sur le collecteur du chauffage au sol , j’ai installé un disjoncteur de 2A
( alim en 1.5 carré: à changer pour c 10A selon un électricien) ?
Il me semblai qu’un disjoncteur de 2 A allé être plus sensible ?vu que mes servomoteurs ne dépasse pas 2A
Encore merci
JLC
Bonjour ,cela fait des années que ma plaque induction protégée par un disjoncteur 32A est alimentée par du 2.5 jumelé !!
soit 2 neutres unifilaire en 2.5 et 2 phases unifilaire en 2.5
le compte ni est pas ,cela ne fait que du 5 carré
y a t-il un risque de rester comme ça?
MERCI
Bonjour
Il y a 2 risques :
– qu’un des fils en 2,5² se desserre et ne fasse plus contact. Mais on ne s’en rend pas compte et tout passe par le fil restant qui s’échauffe
– que vous dépassiez la puissance permise de votre 2×2,5². Peut être que cela n’est pas le cas avec votre plaque actuelle, mais peut être qu’un jour vous changerez par une plus puissante.
En général il y 5 ou 6 bornes sur une bornier de plaque, vous avez intérêt à faire 2 connexions séparées du neutre et de la phase au niveau du bornier (sans les cavaliers fournis)
Reste que si c’est comme cela depuis des années, le risque n’est pas élevé, même si la sagesse voudrait qu’on passe un 6²
Bonjour, ma prise 32A est un peu loin de la plaque vitro. Le câble de la plaque est de 95 cm. Il manque 2 à 3m. Puis je trouver une rallonge et quelle référence outype doit elle être …? Bravo pour ce forum.
Bonjour
Avec ce genre de plaque il n’y a pas de prise, mais on fait un raccordement direct par câble.
Achetez 3 mètres de câble souple en 6² : H07RNF-3G6²
Si nécessaire prévoir des embouts de connexion.
Habituellement on trouve des câbles tout prêts, comme par exemple celui-ci :
https://www.boulanger.com/ref/1103351
Mais pas certain que cela existe pour votre longueur.
Bonjour, pouvez vous m’indiquer s’il m’est possible de brancher sur une prise 32A, une plaque vitrocéramique (maxi 2900W) et un lave-linge de 2200W ?
Si oui, puis je raccorder la plaque directement à l’arrivée et la machine à laver via une autre prise couplée à la 32A ?
Merci
Bonjour
Electriquement cela fonctionnerait, mais la norme ne l’autorise pas, il faut un circuit séparé pour chacun de ces 2 appareils.
Une solution serait de refaire un petit tableau 2 modules à la place de la prise 32A où vous mettriez 2 disjoncteur 16A qui alimenterait 2 prises 16A, placées aux endroits pertinents.
Jai oublié pardon aussi que le disjoncteur principal est réglé sur ir 30A. Est ce suffisant ? Sur ce compteur il n y aura que le four et des éclairages et prises électriques.
Merci beaucoup.
Ce sera juste si d’autres choses fonctionnent simultanément.
Il faudra probablement augmenter
Mais le mieux est de voir à l’usage ce que cela donne.
Il sera toujours temps d’augmenter le moment voulu.
Mais sachez néanmoins que l’écart de coût d’abonnement est faible (moins de 2€/mois soit le prix de 2 baguettes de pain)
Bonjour,
Une dernière question, je découvre qu il existe 2 type pour les différentiels type ac et a. Vu que mon appareil n utilise pas le courant de façon linéaire un type ac est préférable ou type A cest mieux?. Merci
Bonjour
Les plaques électriques, le lave-linge, l’IRVE doivent obligatoirement être sous un type A
Les autres peuvent être sous un type A ou un type AC.
Un type A est toujours mieux, mais un peu plus cher
Merci pour ces informations. Par contre je ne trouve pas de differentiel 30mA 32A mais du 30mA 40A ça va aussi? Ou peut-être je rajoute un interrupteur en aval de 32A..
Bonne journée 😉
Bonjour
Cela n’existe pas les interrupteurs différentiel 30mA 32A.
Mais 40A conviendra très bien, c’est la valeur maxi du courant que cela accepte avant de se détériorer, donc aucun problème si c’est plus élevé.
? merci
Bonjour,
Merci pour cet article qui éclaire le profane 😉
J’ai une question qui subsiste que je me permet de vous poser. Je compte installer un four électrique pour cuissons de céramiques qui monte à 1300° dans mon appartement. Le four a une puissance de 25,4a pour 5,0kw j’ai donc acheté un câble 3×6 mm² U1000R2V de 10m avec la prise 32a. Mais pour le tableau électrique puis-je utiliser un disjoncteur de 32a relié à la ligne de 40a ou il est mieux d’utiliser un disjoncteur de 25a malgré les 25,4 indiqué de puissance.
Merci de votre réponse,
cdlmd
Bonjour
Le disjoncteur protège le câble, pas l’appareil.
Donc si le câble est en 3G6², mettre un disjoncteur 32A qui vous autorisera 7kW, ce qui laisse de la marge pour votre four.
Par contre, ce n’est pas une bonne idée de mettre ce circuit sous l’interrupteur différentiel 30mA 40A existant.
Ajouter 5kW à ce qui doit déjà y etre présent, présente sans doute un risque de surcharge de ce différentiel, donc un risque de cramer celui-ci (il faudrait néanmoins connaitre les circuits en place pour etre affirmatif à 100%)
Si c’est le cas vous avez 3 solutions :
– remplacer l’interrupteur différentiel 30mA 40A par un 63A
– dédier un nouvel interrupteur différentiel 30mA 40A au circuit four
– remplacer le disjoncteur 32A par un disjoncteur différentiel 30mA 32A et ne pas vous mettre en aval de l’interrupteur différentiel 30mA 40A
Merci beaucoup d’avoir pris le temps de me répondre et pour vos recommandations.
Ne pas mettre en aval signifie ne pas le mettre après le différentiel 30mA 40A mais juste avant n’est ce pas?
en faite ce qui m’effraye le plus serait une éventuelle surchauffe du cable passant par mes combles. vu que la puissance du four indiqué est 25.4a je me disais quand n’envoyer que 25a et non 32a éviterais éventuellement une surchauffe au niveau du cable comme j’ai pu le lire sur certains forum pour ce type d appareil, a priori la longueur du cable jouerai aussi dessus.
Bonjour
Juste avant ou juste à côté, en tout cas pas après
Du 6² est prévu pour encaisser 7kW, il n’y a aura pas surcharge si vous en tirez 5.
Et de toute façon votre four à besoin d’une intensité électrique pour fonctionner. S’il a besoin de 25,4A il tirera 25,4A.
Mettre un disjoncteur qui empêcherait de dépasser 25A n’aurait pas de sens. Le disjoncteur couperait sans arrêt empêchant le four de fonctionner (quoi que, les disjoncteurs ont une marge de tolérance pendant un certain temps).
Quand à la longueur du câble en tirant 5kW pour 7kW permis, vous avez 40% de marge, donc beaucoup plus que l’éventuelle perte dans le câble qui ne sera que de quelques %, si vous etes à l’intérieur d’une habitation (et pas dans une annexe située à 100m).
Bonjour. Est il possible de remplacer la sortie de cable pour prise 32a par une boite de derivation apparente dans laquelle arrivera le cable 6mm svp?
Bonjour, très intéressant cet article, mais j’ai une question, j’ai une prise de ce type dans le garage, qui ne me sert a rien. Est ce que je peux remplacer cette prise par un bloc prise classique ? Pour brancher un lave linge ou un seche par exemple. Et si oui, puis aussi y mettre un bloc 5 prises (lave-linge, sèche linge, frigo, + 2 libres)
Merci pour votre réponse,
Cordialement,
Bonjour
Oui et non
Il faut remplacer la prise 32A par un mini tableau de répartition avec :
– un disjoncteur 16A qui alimente la prise dédiée au lave-linge
– un disjoncteur 16A qui alimente la prise dédiée au sèche-linge
– un disjoncteur 16A qui alimente les 3 prises restantes
Re-bonsoir,
une précision peut-être importante : l’installation était précédemment en triphasé…
Bonjour
Si vous un circuit 32A pour cuisinière en mono, il est impératif que la section de tous les fils soit en 6².
Si le neutre est en 2,5² le risque d’échauffement est important.
Bonsoir,
dans le cadre d’une rénovation, je dois déplacer la cuisine et donc une cuisinière vitro. Puis-je repartir du circuit d’origine (datant des années 80…) qui comprend uniquement la PHASE en 6mm2 (le neutre et la terre étant en 2,5…) ou dois-je absolument repartir du tableau en 3x6mm2 ?… Je refais aussi le tableau et prévois donc un 32A pour ce circuit. Cdlt
Bonjour,
J’ai une gaine Ø32 vide qui va de mon tableau vers une boite de dérivation, puis de cette boite vers mes plaques.
Ma question :
Entre le tableau et ma boite de dérivation, ma gaine de Ø32 étant vide, puis-je passer mais 3 fils de 6mm² et d’autres circuits de prises par exemple, temps que je ne dépasse les 1/3 d’occupation ?
Bonsoir
Dans aucun problème
Merci !
Bonjour,
Merci pour votre site très pédagogique.
Cela dit vous ne parlez pas du cas triphasé.
J’ai actuellement un disjoncteur triphasé avec 5 fils 2.5mm2, est-ce qu’ils « remplacent » un disjoncteur 32a monophasé? Ou dois-je acquérir un 32a triphasé?
Merci
Bonsoir
Si vous parlez bien du circuit pour les plaques de cuissons, il faut effectivement :
– soit un circuit 3G6² disjoncteur unipolaire+neutre 32A pour une plaque mono
– soit un circuit 5G2,5² disjoncteur tetra 20A pour une plaque tri (ou qui utilise au moins 2 phases)
J’ai oublié de préciser que le disjoncteur actuel triphasé est en 20a d’où ma question. Merci !
Bjr nous souhaitons installer 1 plaque induction dans notre cuisine (puissance maxi totale 7400W).
Prise nécessaire : 32 A dédiée ? Section cables ?
Merci
Christophe
Bonjour
Fils en 6²
Disjoncteur 32A
Bonjour a vous.
Ma question est la suivante, mon différentiel 32 ampères est-il obligatoire qu’il se trouve en bas du tableau ainsi que la ligne de raccordement à la terre.
Après installation de ma ligne 6mm2 il me manque 3cm pour arrivé à ce différentiel ??, et je l’ai tendu un maximum. Donc puis-je remonter le différentiel.
Bonsoir
Je suppose que vous parlez d’un disjoncteur classique et pas d’un différentiel.
Mais peu importe, il n’y a aucune obligation normative de le mettre à un endroit particulier du tableau.
bonjour a tous peut on poser un dijoncteur de 32 amp alimenter en 6 mm et sortir du 2.5 mm pour le branchement d un poste a souder avec un 20 amp il dijoncte au bout de deux baguette s de 3.2 mm un grand merci d avance
Bonjour,
En rénovation total et recréant tout le réseau électrique de mon appartement, je me retrouve face à un problème dans la cuisine. Je m’explique:
1 circuit prise en 2,5 qui passe en encastrer et pas la possibilité d’encastrer d’autres circuit puisque mur porteur et autres détails qui font que je suis obliger de passer par une solution en saillie.
1 circuit prise circuit 32a et 1 circuit 20a que je dois amener. Ma question est:
Est ce que je peux faire arriver ces 2 circuits dans 1seul boitier apparant (type plexo)? puisque je connecterais ma plaque et mon four avec des dominos. Ou est ce que je dois passer par 2 boîtiers pour séparer les circuits ?
Bonjour,
Vous pouvez faire arriver vos deux réseaux électrique dans la même boite et y faire les connexions.
Le mieux reste de l’indiquer dans la boite en question pour un éventuel dépannage.
Cordialement
bonjour, comment calculé la puissance d’une rallonge que l’on a soit même fabriqué
Bonjour,
Même si cela parait sur-dimensionné, puis-je installer mon four encastrable avec un Disjoncteur de 32A et section de cable en 6 carré ? ( au lieu d’un disjoncteur 20A et cablage en 2,5 carré). Si non pour quelles raisons ? Merci
Bonsoir
D’un point de vue sécurité : cela ne pose pas de problème, le disj 32A est adapté à du 6²
D’un point de vue pratique : si votre four est muni d’une fiche 16A, vous allez galérer pour raccorder le 6² sur une prise 16A
Normativement :
– la norme dit 2,5² mini pour le four, donc pas de problème avec le 6²
– mais elle dit aussi disjoncteur 20A maxi pour le four, donc on pourrait reprocher à votre solution de ne pas être conforme.
Bonjour,
Il y a ici une question récurrente : peut -on brancher plusieurs appareils sur une prise spécialisée ? La réponse semble être, sans équivoque, non. Pouvez-vous nous expliquer pourquoi – j’ai compris que ça ne correspondait pas aux normes, mais pourquoi les normes interdisent-elles cela ? Quelles seraient les conséquences ?
Je précise que je n’y connais rien en électricité ; la réponse est peut-être évidente…
Bonsoir
Plusieurs raisons possible à cela :
– pour les appareils de forte puissance, la puissance cumulée des appareils, risque de dépasser la puissance disponible sur le circuit si les appareils fonctionnent simultanément, ce qui entraînerait une disjonction du circuit.
– la démultiplication des connexions (ou des multiprises) n’est pas pertinent pour des appareils de fortes puissance, on augmente le risque d’échauffement
– on veut que ces appareils soient indépendant : la panne de l’un n’entraîne pas la panne de l’autre, possibilité de couper un circuit sans que cela occasionne la coupure de trop d’équipements…
Merci, c’est clair maintenant !
Bonjour,
Pour brancher une plaque à induction ET un four électrique, faut-il 2 disjoncteur 32A ?
Cela dépend t’il de la puissance des appareils ?
Peut-on trouver quelque part des indications pour prévoir les disjoncteurs nécessaire à une rénovation de tableau?
Savoir pour quel équipements il faut un disjoncteur particulier ( VMC / frigo / congel etc…) ?
Merci
Bonsoir
La norme demande :
– un circuit 6² 32A pour la plaque inducution
– un circuit 2,5² 20A maxi pour le four
On trouve facilement dans les normes ou les résumés qui sont faits sur le net les disjoncteurs nécessaires à une installation neuve ou à une rénovation totale
S’il s’agit juste de rénover un tableau, il faut conserver le calibre des circuits en place en s’assurant qu’ils soeint conforme à la section des fils en aval.
La VMC nécessite un circuit spécialisé 2A
Pas d’obligation pour le frigo.
Prévoir un circuit spécialisé pour le congel s’il est prévu.
Bonjour carminas
peut-on créer deux circuits four et four micro onde a partir d’un 6mm² 32A existant, en remplaçant le disjoncteur 32A par un disjoncteur 20A (sur de la rénovation).
Bonjour
Cela ne sera pas conforme à la norme en vigueur, mais cela restera sécurisé.
Une solution plus propre serait de garder le 32A et de faire un mini tableau avec 2 disjoncteurs 16A au bout du 6² (mais il doit rester accessible).
Merci pour votre réponse rapide. Je crois que je vais devoir sérieusement bûcher !!!
Bonjour,
voila nous faisons l’investissement dans un piano de cuisine smeg et sur les caracteristique technique il est indiqué une intensité de 37a. Si je le branche sur ma prise 32a avec du fil de 6mm2 est ce que cela va aller?
cordialment
Bonjour
L’idéal serait d’avoir un 10² 40A.
Car si a un moment donné, tous les composants du piano sont en route simultanément pendant une durée suffisamment longue, le 32A sautera.
Mais dans les faits ce cas de figure ne devrait pas arriver, donc le 6² 32A pourrait suffire.
bonjour
j’ai acheté un four electrique encatrable (puissance max 3480W sur plaque signalétique) et une table de cuisson gaz (cable 0.75mm2).
l’installation murale de la cuisine comporte à proximité du meuble une sortie 32 A (câble 6mm2 + domino ,relié à un disjoncteur de 32A) et une prise 16 ampère relié à un disjoncteur de 16 A (prise sur laquelle est branché le frigo).
quelle est la meilleure solution de branchement? Puis je connecter les deux équipements sur les câbles muraux 32 A, en dédoublant chaque fil (domino), en mettant un disjoncteur de 20A a la place du 32A?
Ou bien le four sur la sortie 32A (avec un disjoncteur 20A) et la table de cuisson sur la prise de confort 16A?
un vendeur de LM m’a dit qu’il n’est pas conseillé et non normé de relier les câbles de 6mm2 et ceux de 2.5 mm2, en argumentant par un risque d’endommager le four. Est ce vrai?
j’avoue que je suis un peu perdu..
merci d’avance.
Bonjour
Les 2 solutions sont faisables
Dans les 2 cas il n’y a pas de risque d’endommager quoi que ce soit
Et inutile de changer le calibre des disjoncteurs. Vous branchez bien une lampe de chevet de 40W sur une prise en 2,5² protégée par un disjoncteur 20A qui vous autorise 4600W
je vous remercie pour votre réponse qui me conforte dans mon idée initiale.
1)Peux-on placer la prise electrique dans le conduit de hotte ou a t-on l »obligation de la mettre en dehors???ce qui est moche…
2)j »ai une plaque pour gaz et un four enncastre….suis je obligee d’installer une prise pour vitro ceramique ou pas alors que je n’ai pas de plaque vitro???
Merci de votre reponse
Bonjour,
J’ai un sechoir d’une buanderie qui a un une consommation nominale en courant 40A et j’ai une prise de force de 32A. Devrais-je changer de prise et installer une prise de 63A?
Cordialement.
Saidovič
J ai aussi une plaque à induction Electrolux 4foyers qui est fourni avec avec du 1,5mm2 puis-je modifier le cordon qui est aussi un peu court si oui je le laisse en 1,5mm2 ou je met du 2,5mm2 sachant que la plaque sera branché sur domino la sorti c est du 6mm2 protégé par 32 au tableau
Même remarque
Bonjour je veux installé un four encastrable et sur le cordon c est un 3g 1,5mm et celui ci est court est-ce que je peux le changer et mettre du 2,5mm ou dois-je le laisser en 1,5mm car sur mon tableau le four est protéger en 16A
Bonjour;
Désirant modifier l’emplacement de ma plaque de cuisson;la prise 32a n’est plus accessible.Est il autorisé par les normes en vigueur et sans danger de tirer un nouveau câble de 32a sur une distance de 2m50 en extérieur de cloison vers une boite de dérivation pour pouvoir raccorder ma plaque située au nouvel endroit choisi?
Cordialement,JLGG.
Bonsoir
Même si ce n’est jamais idéal de faire des connexions intermédiaires sur les circuits de forte puissance ce n’est pas interdit.
Soignez bien la connexion et son serrage
Bonjour,
J’ai une seule prise 32a dans ma cuisine, et je voudrais savoirs s’il est possible de brancher dessus à la fois mes plaques inductions (5700Kw) et mon four (3500kw) ? Est-ce vraiment risqué ?
Merci.
Bonjour
En principe ces 2 appareils doivent avoir chacun un circuit dédié
Mais sur une installation existante, qui ne possède pas de circuit pour le four, il est toléré de raccorder ces 2 appareils de cuisson sur le même circtuit 32A.
Toutefois, vous ne pourrez pas utiliser tout à pleine puissance, par exemple les 4 feux de la plaque et le four en pyrolise simultanément.
L’idéal serait néanmoins de pouvoir tirer à neuf un circuit 2,5² 20A pour le four
Bonjour
J’avais une plaque induction depuis un peu plus de 4 ans. Il y a eu plusieurs coupures de courant dans notre quartier. Depuis impossible de redémarrer ma plaque. Je pense donc qu’elle a « grillé « .
Je rachète une nouvelle plaque, je respecte bien le bleu sur bleu, terre sur terre, puis rouge et noir de la plaque avec rouge de la prise. Bref tout comme avec la première plaque. Ce fil est raccordé directement au compteur par un dijoncteur individuel. Pourquoi ça ne fonctionne pas ? Le courant est détecté à l’arrivée mais aussi à la plaque ??sauriez vous me dire d’où vient le problème ? Je vous remercie beaucoou. Cordialement
Bonjour, jai un vieux cache avec domino pour mon câble 32A (avec sortie par le haut!) j’aimerais faire une modification pour installer une prise plus pratique. Est ce compliqué, puis je le faire seule ( en ayant coupé le courant bien entendu)? Merci par avance. Sandra
Bonjour
Si vous parlez d’une prises 32A, pas de problème.
Si vous parlez d’une prise 16A :
– les fils en 6² risquent d’être trop gros pour les bornes de connexion (impossible d’ailleurs si elles sont à connexion automatique)
– la prise risque d’être trop petite par rapport au cache actuel
Une petite photo aiderait à mieux vous conseiller.
Bonsoir, en effet c’est bon en une prise 32a que je veux faire
Pour l’instant je n’ai rien démonté, il y a toujours le cache classique Avec le fil qui en ressort, soit je me lance seule si c’est simple pour démonter et mettre une prise soit je fais appel à un électricien d’où ma question. Merci
Si vous avez une sortie de câble 32A comme en photo au dessus et que vous voulez mettre une prise 32A comme en photo au dessus, c’est facile à changer.
Il suffit de dévisser la sortie de câble
Il doit y avoir un domino à l’intérieur avec 3 fils qui proviennent du mur.
Il suffit de les enlever du domino et de les brancher sur la prise :
– bleu à gauche
– vert/jaune au milieu
– 3ème couleur à droite
Puis de visser la prise sur le boitier d’encastrement
Merci!
Bonjour, merci pour ce site!
Je dois alimenter un sous tableau électrique pour notre future cuisine situé à 15 mètres du tableau actuel. Le 10mm2 est-il suffisant pour ensuite alimenter plaque induction four frigo et lave vaisselle, sans oublier éclairage et 2 3 prises?
Hubert
Bonsoir
Du 10² vous autorise jusqu’à 50A, soit environ 11kW.
Cela devrait suffire pour l’usage décrit.
Mais si vous voulez être tranquille mettre du 16². Sur 15m l’écart de coût ne sera pas significatif.
puis-je utiliser une triplette 16 A
sur un circuit de plaque vitrocéramique.
Merci
Bonjour,
Non, la plaque vitrocéramique est un circuit spécialisé qui ne doit comporter que la plaque de cuisson.
Cordialement
Bonjour,
Le 22 juillet 2016, vous repondez que sur des cables 6mm2 il etait possible de raccorder un disjoncteur 20 A et une PC 20A à l’autre bout, cela est-il valable pour un pc 16A et disjoncteur 16A ?
Merci pour votre réponse avertie.
Cordialement
Bonsoir
Normativement oui, pas de problème.
En pratique, pas forcément de faire rendre du 6² dans les bornes du prise 16A.
Bonjour,
Pourquoi doit-on mettre des disjoncteurs 32A pour les cuisinières, dans des appartements où le disjoncteur différentiel est réglé sur 15A.
Merci d’avance.
Bonjour
Un disjoncteur assure :
– une protection contre les surcharges
– une protection contre les courts-circuits
– une fonction manuelle de commande pour mettre en ou hors service une partie d’une installation à l’origine de laquelle il est placé.
C’est vrai que tant que l’abonnement est limité à 15A, la première fonction ne servira pas avec un disjoncteur 32A. Mais restent les 2 autres.
De plus l’abonnement peut être changé à tout moment par un simple coup de fil à votre fournisseur d’énergie, donc peut être que la protection contre les surcharges pourra servir un jour.
Bonjour,
Merci pour votre article. Sauriez vous dire depuis quand le circuit spécialisé 32A pour plaque de cuisson est-il obligatoire ?
Cdt.
Bonjour
Dans la version de la norme de 2002, le circuit cuisson 6² 32A est obligatoire pour tous les logements
Dans la version de la norme de 1991, le circuit cuisson 6² 32A est obligatoire pour tous les logements sauf les T1 (mais obligatoire pour T1bis)
Avant je ne connais pas la norme.
Bonjour Carminas,
Merci pour votre réponse, c’est dans la cadre de la norme de 1991 que je cherchais l’information. Savez vous si un organisme pourrait me l’attester officiellement afin d’apporter des éléments dans le cadre d’une expertise judiciaire ?
Maison construite en 1998.
Je cite le pré-rapport de l’expert judiciaire :
—————————————————————————
« La norme C 15.100 n’a été homologuée que le 5 décembre 2002 et elle ne s’est
imposée que pour les permis de construire déposés à compter du 1 juin 2003.
A l’époque, la fourniture de cette installation (prise 32 A) permettant notamment
d’alimenter des appareils électriques de forte puissance (plaque de cuisson
électrique), n’était pas obligatoire. »
—————————————————————————-
Bien évidement le circuit 32A n’est qu’un détail parmi de nombreux problèmes électrique et autre non réalisés par un pro.
Bonsoir
Je n’ait qu’un guide Promotelec de l’époque.
Je ne pense pas que cela puisse faire foi pour une expertise, d’autant plus qu’il me semble qu’il y a eu 2 amendements successifs de la version de 1991 avant d’arriver à la version de 2002.
Je peux toujours vous faire une copie de la page en question
Sinon peut être qu’en s’adressant à l’AFNOR, il peuvent vous retrouver un exemplaire de la norme de l’époque
Bonjour,
Merci pour votre réponse
Si la page de votre guide fait référence à la norme de 1991 et à l’obligation cela peu aider.
Je me suis rapproché de l’AFNOR et récupéré la page concernée (version A2 de 1995).
Il est écrit : « un circuit doit être prévu pour l’alimentation de chaque appareil tel qu’appareil de cuisson, machine à laver, lave vaisselle ainsi que chauffe-eau éventuel, etc. »
N’étant pas électricien je ne sais pas comment cela doit être interprété.
Voici l’extrait du guide Promotelec.
On y retrouve à peu près la phrase ci-dessus.
Mais ce qui est intéressant c’est le tableau qui suit
http://www.casimages.com/img.php?i=170916070106383215272392.jpg
http://www.casimages.com/img.php?i=170916070106383215272393.jpg
http://www.casimages.com/img.php?i=170916070107383215272394.jpg
Reste que je ne sais pas si ce genre d’ouvrage peu servir de preuve dans le cadre d’une expertise judiciaire (ce n’est pas de ma compétence)
Bonjour,
Merci.
Cela apporte des informations qui peuvent m’aider.
J’ai aussi envoyé un mail à l’UTE pour le moment sans réponse.
A suivre
Cdt.
Bonjour Monsieur,
Je fais des recherches à propos de la prise terminale de l’appartement dont je suis locataire. Lorsque les livreurs ont voulu brancher ma cuisinière, ils n’ont pas pu le faire parce que le câble de phase et celui du neutre sont tous les deux rouges. Vous dites dans cette page que le câble du neutre doit être obligatoirement bleu. S’agit-il s’il vous plaît d’une obligation légale ?
Cordialement, Xavier.
Bonsoir
C’est obligatoire sur les installations récentes.
Mais sur d’anciennes installations, on peut trouver d’autre couleurs, et la norme n’est pas rétroactive.
Merci pour votre réponse. Savez-vous s’il vous plaît comment je peux identifier la phase et le neutre sans m’électrocuter ?
Faites une mesure de tension au multimètre en position Volmètre par rapport à la terre (que vous prenez sur une prise proche)
Entre phase et terre vous devez trouver environ 230V
Entre neutre et terre vous devez trouver environ 0V
Bonjour,
J’ai beau parcourir le net de fond en comble je ne trouve jamais vraiment la même réponse.
Je vais remplacer mon four qui était connecté sur une ligne 20A par l’intermédiaire d’un sucre, par un four qui doit se brancher sur du 16A (avec une fiche en bout de câble…).
Ma question est que dois-je faire?
Changer le disjoncteur différentiel pour un 16A et mettre une prise 16A côté four?
Juste mettre une prise 16A sans changer le disjoncteur?
Merci par avance de votre réponse!
Bonjour
Un circuit pour un four doit avoir les caractéristiques suivantes :
– prises 16A 2P+T ou sortie de câble
– fils en 2,5²
– disjoncteur 20A maxi (donc 20A ou 16A conviennent) en tête du circuit.
– interrupteur différentiel 30mA type A ou type AC en amont du disjoncteur.
Dans votre cas, il suffit donc de remplacer la sortie de cable avec connexion par domino, par une prise 16A 2P+T.
Rien d’autre à changer.
bonjour,
je rénove actuellement ma maison et prévois une petite cuisine supplémentaire avec plaque électrique 2 foyers.
je dispose actuellement d’une ligne avec un différentiel de 63A type A sur laquelle est raccordée la 1ere plaque.
j’ai prévu une ligne dédiée 32A en 6mm2 pour la seconde plaque
Ma question: puis-je raccorder cette 2ed ligne sur ce différentiel?
Merci d’avance
Bonjour
Oui, de toute façon EDF ne vous délivre pas plus de 60A.
Vous n’avez donc pas de risque de surcharger un différentiel 63A.
Bonjour,
Mon ancienne gazinière (le four) m’a lâché et je viens de faire l’acquisition d’un autre modèle (je ne serai livré qu’à la fin du mois donc je ne sais pas quel type de cordon sera fourni pour l’alimentation).
C’est une gazinière avec 3 foyers gaz, une plaque électrique et four électrique. Le four actuel est branché sur une prise dédiée avec disjoncteur de 32A et prise murale avec la fiche métallique supplémentaire (et j’ose donc espérer la section de fil qui va bien à 6mm2 avec).
Du coup, même si je ne sais pas encore comment le four sera équipé pour la connexion, je me demande quel est le meilleur mode de raccordement préconisé. En effet, on parle d’un circuit dédié à 32A pour les plaques mais dans mon cas il n’y a finalement qu’une plaque électrique. Est-ce que je dois quand même garder ce branchement? Si le four n’est livré qu’avec un cordon 16A et section plus faible, est-ce que je dois le changer pour raccorder avec du 6mm2?
Je me pose ces questions parce que vu les puissances dans le descriptif du four, j’ai l’impression que cette ligne dédiée et plus que surdimensionée et je ne vois pas trop ce qu’elle protégerait.
Voilà, si je ne suis pas assez clair ou s’il manque des éléments, n’hésitez pas à le dire.
Merci de votre retour
Ps voici les caractéristiques techniques de la gazinière en question:
Tables de cuisson
Type de table de cuisson 3 foyers Gaz + 1 foyer électrique
Détails de la table de cuisson 1 foyer : 2500W
1 foyer : 1650W
1 foyer : 900W
1 foyer : 1000W
Four
Type du four Four électrique
Puissance du gril 1100W
Puissance du four 2300W
Indice d’efficacité énergétique A
Consommation
Courant nominal 220-240V
Longueur du cordon 130cm
Bonjour
En supposant que votre circuit 32A est bien un 6².
Vous raccordez votre gazinière directement dessus avec le cable qui sera fournit ou préconisé par le fabricant (en adaptant le mode de connexion à ce qui sera fournit).
Le cordon est choisi par le fabricant en fonction des caractéristiques de sa plaque. Peu importe sa section, de même que vous ne vous vous préoccupez pas de la section des fils à l’intérieur du four.
C’est le même principe que lorsqu’on branche une lampe de chevet possédant un fil en 0,75² sur une prise alimentée en 2,5² protégée par un disj 20A.
De plus dans cas, si on fait fonctionner ensemble plaque+grill+four on obtient 5900W soit près de 26A.
L’usage de votre circuit 6² 32A est impératif.
Re-bonjour,
Je reviens à la pêche aux informations suite à la réception de mon four.
Il est donc bien livré avec le cordon d’alimentation et une prise standard (16A).
Que me conseillez-vous pour le raccordement sur mon circuit 32A?
Est-ce que je dois couper la prise et la remplacer par une fiche spéciale 32A (au risque de perdre la garantie du four)?
Les adaptateurs 32A – 16A sont-ils une solution envisageable pour le raccordement de mon four?
D’avance merci de votre retour.
Cordialement
Bonjour,
Je rencontre le même problème que Fabien, je rénove ma cuisine et j’ai deux prise s 32 ampères, en 6mm2 sur du 32 Ampère au compteur.
Une pour les plaques de cuisson, pas de problème.
Pour l’autre, l’installateur préconise une prise standard sur un disjoncteur 20 amp pour le four. Si j’ai bien lu, pas de problème pour mettre un disjoncteur de 20 amp sur les fils de 6mm2, mais peut-on aussi mettre une prise « Standard » à l’autre bout? Les fils de 6mm2 rentrent’ils dans les connecteurs de la prise? Dois-je mettre un domino pour réduire la section avant le prise?
(Ce qui serait franchement plus simple que de recâbler en 2.5mm2 jusqu’au compteur !!!)
Merci pour votre aide.
Parfait, merci pour cette réponse rapide et complète.
Bonjour,
Nous avions la prise 32A dans notre nouvelle appartement, mais elle n’es pas au bon endroit. Peut on faire installer une prise 32A dans un autre endroit de la cuisine a partir de la prise existante pour ne pas tirer le câble du tableau électrique?
Merci pour votre retour
Bonjour, dans notre nouveau apparemment il y a les prises 32A mais pas au bon endroit. Peut on faire installer une prise 32A a un autre endroit a partir de la prise existante ?
Ou faut tirer un nouveau câble du tableau?
Merci
Bonjour,
Il est tout à fait envisageable de se servir de la boite de connexion existante et de faire une dérivation vers le nouvel emplacement.
Merci pour le renseignement
Bonjour à tous. Peut on câbler une prise 32A en câble RO2V ?
Si oui, en passant le câble RO2V derrière mes plaques de plâtre qui sont fixées sur ossature métallique, faut il placer le câble RO2V sous gaine ICTA ?
Merci d’avance
Bonjour
Ne pas oublier que tout câble doit pouvoir être remplacé.
Donc si le câble circule librement et à peu près en ligne droite derrière vos plaques, pas de problème.
Dans le cas contraire, il faudrait gainer.
Mais du coup du câble R2V perd de son intérêt, autant mettre des conducteurs simples H07V.
Bonjour,
Vous pouvez utiliser du cable RO2V pour votre plaque. L’idéal est de le passer dans une gaine ICTA, même si le passage direct derrière l’ossature est souvent pratiqué.
bonjour,
je voudrai tiré une ligne pour alimenter une plaque de cuisson vitroceramique en 6mm2 et la mettre sous goulotte que me conseiller vous comme modèle de goulotte.
merci pour votre reponse
Bonjour,
J’ai un four qui fait 4.6 Kw est ce que je peu le brancher sur une prise 32 A avec disjoncteur 32 A sur une installation en 6 mm2 ou bien dois je obligatoirement me raccorder sur du 2.5 mm carrée avec disjoncteur 20 A ?
mon installation en 32 A sera t elle conforme ?
merci d’avance
bonjour a tous
j ai une seule pris mural de 32A j ai mon four de branché dessus ainsi que ma plaque vitrocéramique je voudrais mettre une plaque induction a la place est ce possible sachant que j ai trois dominos diferent bleu rouge et la terre merci a vous
Bonjour,
Nous avons des prises 32 A dans notre cuisine et ça c’est OK. En revanche il y en a 2 dans le salon que nous voudrions « désactiver » pour les enlever et les remplacer par un cache. Est-ce possible ? est-ce que ça ne craint rien ? est-ce facile pour un néophyte ?
Merci pour votre aide.
Patricia
Bonsoir Carminas,
Merci pour ces infos! Je vais partir sur la solution sortie de cable!
Merci pour votre aide!
Thomas
Bonsoir
Votre câble au mur c’est du mono brin ou du multibrin ?
Si c’est du multibrin, c’est au moins du 6².
Dans ce cas, vous pouvez brancher votre plaque
Votre plaque est munie d’une fiche 32A ?
Si non, faites un raccordement direct par câble avec un domino
Bonjour Carminas,
Merci pour cette réponse.
Oui les câbles sont multibrin en effet! super, ce sont des -mm2.
La plaque vitro dispose d’un câble de 5 fils de sortie (qu’on peut réduire en 3 groupements selon le branchement), vendue sans prise mâle.
C’est la prise murale femelle existante qui est estampillée 20 A en 2 + 1Terre. CE n’est pas une sortie de cable. Peut-on penser que ce n’est pas aux normes et que je dois le signaler au propriétaire?
Selon la notice de la plaque, il faut brancher:
Soit En 32 A: en trois points (1 L (2 fils groupés), 1N (2 fils groupés)et 1 Terre)
Soit En 20 A: En 4 points (2L (1 fil a chaque fois), 1 N (2 fils groupés) et 1 Terre)
Problème la prise femelle est en 3 points 20 A (plus petite que femelle 32 A) mais le reste (cablage et disjoncteur) est 32 A/multibrins.
Je peux également transformer la prise murale en une sortie de câble
Qu’en pensez-vous?
cordialement,
Thomas
Bonsoir
Je pense qu’en 20A, c’est un raccordement biphasé qui ne se fait pas en France.
Donc 2 solutions :
– vous remplacez la prise 20A par une 32A et vous mettre une fiche 32A au bout de votre câble
– vous remplacez la prise 20A par une sortie de câble et vous faites un raccordement avec domino
Bonjour,
Je veux brancher ma nouvelle plaque vitrocéramique. Il y a:
– un disjoncteur de 32 A,
– des fils de 6mm2 (apparemment car il sont bien plus gros que des fils standards)
– MAIS il y a une prise 2 + 1 T de modèle 20A et non 32 A.
Puis-je faire le raccordement 32 ampère de la plaque vitroceramique avec cette prise modèle 20 A, 2+1T ? Va-elle chauffer ou fondre? ou bien dois-je changer la prise pour : soit une grand modèle 32 A (associé à montage plaque 2+1N) soit un modèle 20 A mais 3 + 1T. Car ce sont les 2 montages recommandés par le constructeur de plaque vitro 4 feux.
Merci pour ce blog il faut le rentabiliser!
Merci Carminas
Fred
Bonjour
Il n’est jamais idéal de faire des connexions intermédiaires sur un circuit de forte puissance.
Mais ce n’est pas interdit pas la norme.
Soignez bien la qualité de la connexion.
Bonjour,
Les 3 x 6 mm2 depuis une sortie de cable 32 A doivent-ils rejoindre le disjoncteur 32 A directement (impérativement ), ou peut-il y avoir sur le trajet (par commodité) un raccord dans une boite de dérivation ?
Je sais que toute connexion en courant fort est une source potentielle de problèmes, mais par principe ?
Salutations.
Fred.
Merci pour votre réponse rapide !
Bonjour,
Nous voudrions rajouter un four encastrable dans notre cuisine.
Nous avons déjà une plaque vitro branchée sur la prise de 32A (tableau électrique refait en 2009 par électricien pro)
Pouvons nous brancher les 2 électroménagers (vitro + four) sur la même prise 32A ? Ou faut il faire rajouter une prise 16A par un électricien ?
Merci d’avance pour votre réponse,
Bonjour,
Il ne faut pas rajouter un second appareil électroménager sur une prise spécialisée, qui ne doit alimenter qu’un seul appareil.
Cordialement
Guillaume
bonjour,
j ai acheter une plaque d induction , sur la notice il est indiqué de régler l’intensité par rapport a son installation, sur la plaque il y 3 niveaux de puissance, 20A, 16A et 13A et cela a indiqué à chaque zone de cuisson, en l’occurrence il ya 4 zones,
alors que mon disjoncteur est de 32A, dois je bien les regler toute à 20A?
Bonjour,
J’ai commandé une cuisinière vitrocéramique pour laquelle il est indiqué une puissance 32A. Pour le disjoncteur, pas de problème, j’ai 32 ampères. La cuisinière sera branchée sur une prise, apparemment 32 A (2 cônes ronds + 1 embout plat).
Mon ancienne cuisinière (mixte) est branchée sur cette prise. En regardant le cordon d’alimentation, j’ai vu écrit sur la gaine des câbles 3 x 6 mm², ce qui, d’après mes recherches, correspond à 32A, mais sur la fiche à laquelle est raccordé le cordon il est inscrit 20A.
Est-ce que je peux garder ce cordon d’alimentation pour ma nouvelle cuisinière ou faut-il que je fasse changer la fiche mâle ?
Merci d’avance pour votre réponse
Marie-Catherine
Bonjour,
Totalement ignorant en matière d’électricité, je souhaiterais savoir s’il était possible de brancher ce type de four (http://www.siemens-home.fr/liste-des-produits/cuisson/fours/HB64AB500F) sur une prise dite « normale ».
Caractéristiques :
Consommation d’énergie maximum en pyrolyse (kWh)
4,76 kWh
Consommation d’énergie minimum en pyrolyse (kWh)
3,10 kWh
Classe énergétique A A
Consommation Convection Forcée. (kWh)
0,71 kWh
Longueur du cordon électrique (cm)
95 cm
Intensité (A)
16 A
Puissance maximum de raccordement électrique (W)
3 580 W
Type de prise
Fiche cont.terre/Gard.fil ter.
Tension (V)
220-240 V
J’ai en effet une prise 32A dans ma cuisine mais elle est destiné à la plaque de cuisson.
Faut-il faire installer une nouvelle prise spéciale?
Merci de votre précieuse aide
Bien cordialement,
Yann
Bonjour,
Le plus simple dans votre cas est de remplacer le disjoncteur 32A par un 20A. La section de câble de 6mm2 ne posera pas de problème puisque c’est le disjoncteur qui jugule la circulation de courant.
Bine évidement, si vous avez la possibilité d’installation une nouvelle prise de courant spécialisée, c’est d’autant mieux (à la revente, vous pourrez le spécifier pourquoi pas)
Cordialement
Guillaume
C’est parfait
Bonjour,
Je souhaite installer une table de cuisson d’une puissance max de 7200W. J’ai acheté un inter diff 30mA 40A type A et le même disjoncteur que celui montré ci-dessus. Je me suis aperçu que le disjoncteur est un 6KA. Est-ce suffisant pour la puissance de ma table de cuisson?
Merci pour votre réponse
Erwan
Bonjour,
Concernant la puissance maximum, le 32A est tout juste. Après, c’est un niveau de puissance maximal, tous les feux allumé.
Il faudrait pour respecter scrupuleusement les normes un 40A avec une section de fil de 10mm2. Après, il suffit de regarder au niveau du cordon d’alimentation de la plaque qui est très généralement sous dimensionner par rapport à la taille de l’alimentation
Cordialement
Guillaume
Bonjour Guillaume,
Nous souhaitons louer un appartement mais nous avons découvert ce qui pourrait être un problème : il y a une prise de 32A prévue pour la cuisinière cependant elle n’est absolument pas accessible (le proprio a eu la bonne idée de monter des éléments de rangement d’une cuisine sans penser à laisser les entrées pour l’électroménager…). Sur l’unique pan de mur sur lequel nous pourrions installer notre cuisinière (vitro + électrique) il semble que les prises installées soient les « classiques » donc 16A.
– Comment peut on vérifier que ce sont des 16A?
– Y a t-il une possibilité de transformer une 16A en 32A et si oui quelles sont toutes les étapes ?
– Quelle est la solution concernant notre cuisinière si nous n’avons pas d’autres choix que de la brancher sur une 16A ?
Merci infiniment pour votre retour,
Virginie
Bonjour Guillaume,
J’ai un interrupteur différentiel sur le compteur. Un disjoncteur 32 A est déjà associé à cet interrupteur pour le four. Est-il possible d’associer un 2ème disjoncteur 32 A à cet interrupteur différentiel pour raccorder une Wallbox (voiture électrique) ou faut-il ajouter un autre interrupteur différentiel ?
Cordialement.
Laurent
Bonjour,
Je vous conseille d’ajouter un disjoncteur différentiel dédié à votre WallBox.
Si vous n’avez pas la possibilité, il faut voir le courant demandé par vos deux appareils et savoir si ils seront alimentés en même temps pour savoir si l’appel de courant sur la rangée ne sera pas trop important
Cordialement
Guillaume
Bonjour,
Puis-je rajouter 2 prises 20A en partant d’une prise 20A existante ?
Merci,
Bonjour,
Non, c’est un circuit spécifique pour une seule prise
Cordialement
Guillaume
bonjour
Je viens d’acheter un four encastrable et il une fiche au bout du fil électrique de 16a or la prise au mur c’est du 32a. Est ce que je peux brancher donc un four 16a sur un socle de 32a
Merci pour votre reponse
Bonjour,
Non, il ne faut pas faire ce type de branchement qui peut provoquer de gros problèmes en cas de défaillance du four
Cordialement
Guillaume
Bonjour
Je suis dans le même cas? Il faut mettre une protection adéquate si je comprends bien?
Le 32a ne déclenchera pas en cas de défaillance ?
Merci d avance
Bonsoir
Le disjoncteur 32A protège contre les surcharges le câble en 6² qui est dans le mur (au cas où vous raccordiez un appareil de puissance plus élevée que 7300W)
En revanche le four est muni par le constructeur d’un cordon adapté aux caractéristiques du four. Ce n’est pas un problème si vous tirez nettement moins que 32A
On peut faire l’analogie avec une lampe de chevet qui consomme 40W et qui est raccordée avec un fil en 0,75² sur un circuit en 2,5² protégé par un disjoncteur 20A qui autorise 4600W
Le disjoncteur 32A aura quand même 2 rôles
– protection contre les court-circuits
– coupure manuelle du circuit
Jack
Peut-on installé une ligne pour alimenter une plaque de cuisson vitrocéramique en apparent et non encastrée en respectant par ailleurs l’intégralité de la norme. Je suis a 5 M de mon tableau.
Merci pour ta réponse
Bonjour,
Oui, c’est tout à fait envisageable
Cordialement
Guillaume
bonjour,
dans l’appartement que nous venons d’acquérir, il y a une prise 32A (pas au bon endroit !), pour brancher un four électrique et une plaque à induction, puis-je ramener les fils (de la prise 32A) à l’endroit souhaité, créer un boitier de connexion pour obtenir 2 prises, une pour le four et une pour la plaque ?
merci,
salutations,
michel
Bonjour,
Non, vous ne pouvez pas dissocier un circuit en deux à partir d’une seule connexion, ce genre de cablage électrique n’est pas conforme
Cordialement
Guillaume
Bonjour Guillaume j ai une question puis je mettre une prise 32 amperes dans mon garage pour utiliser poste a souder exclusivement dessus ou est ce interdit . Merci!
Bonjour,
Quelle est la puissance de votre poste à souder?
C est un vieux poste à souder très fiable je n est plus les infos.. mais sur une prise 20 A ça saute … alors que sur une 32 ça tiens ( j ai un abonnement 6kA). je suis dans un projet de construction avec abonnement 9 kA d’ou m’as question.
merci
Bonjour,
Il vous faut donc installer un circuit prise 32A, avec une protection dédiée au niveau du tableau électrique et une section de fil de 6mm2
Cordialement
Guillaume
Merci pour cette réponse , c’etait une véritable interrogation pour moi de savoir si on pouvait mettre une prise 32A ailleurs que dans la cuisine.
cordialement 🙂
oie si la charge dépenses a l’endroit destiné c’est possible
Bonjour,
Jai du pousser mon propriétaire afin qu’il mette en place une prise 32A pour le four et les plaques de cuisson. Je ne disposais que d’une prise 16A dans la cuisine …
En faisant des recherches je me suis arrêter sur ce modele : http://www.darty.com/nav/achat/gros_electromenager/cuisiniere-cuisiniere_vitroceramique_induction/cuisiniere_induction/indesit_ei631mp6awfr.html
Ce qui m’a surtout intrigué c’est lamperage mentionne : 43 A !
Cela veut il dire que les prises 32A sont insuffisantes ? Je n’ai jamais vu ou entendu parler de prise plus puissantes chez des particuliers…
Par ailleurs le même site vend des cordons d’alimentations 32/50A, c’est peut être ca qu’il faut ajuster et non pas la prise (qui resterait du 32A) ?
Cordialement.
Bonjour,
Si l’ampérage indiqué sur la plaque est de 43A (ce qui est étonnant) le circuit en question ne suffira pas – il faut du 10 mm2.
Cordialement
Guillaume
bonjour j ai un problème de prise a 32 ampère les fils rouge sur rouge bleu sur bleu vert sur vert dès que je branche court circuit mais j ai déjà chercher la panne rien j ai change de prise meme chose alors j ai branché sur un domino ça marche ou est donc le problème merci d avance
Bonjour,
D’après vos dires, je pencherais pour un problème au niveau de votre prise, puisque qu’avec des dominos, vous ne retrouvez plus le problème.
Cordialement
Guillaume
Bjr,
La norme veut que l’alimentation d’une plaque de cuisson ou d’un four se fasse en 6² , comme vous le mentionnez ci-dessus, alors pourquoi les concepteurs de ces ustensiles les livrent avec des fils de section 2,5² ?
Il y a une logique qui m’échappe. Pouvez vous me donner une explication ?
Merci d’avance.
Cordialement
Bonjour ma réponse ne sera certainement plus utile. Il y a la norme pour les installations électriques NFC15-100. Une autre norme existe pour l’électroménager. C’est ce qui explique votre question.
En réalité, la distance entre en ligne de compte. C’est la raison pour laquelle on doit utiliser du 6mm2 jusqu’au compteur, alors que le fabricant peut se permettre d’utiliser un câble de section plus faible de la prise murale à l’appareil.
Bonjour,
Effectivement, c’est souvent le cas. La norme impose une valeur supérieur dans le cas ou la puissance demandée serait importante. L’important est que du côté électricité, cette dernière soit respectée, à charge du fabricant de faire comme il souhaite.
Cordialement
Guillaume
Bonjour,
Vous donnez le coût d’une installation de raccordement de sortie de câble et celui de l’installation d’une prise 32 A. Mon électricien me dit que c’est la même chose pour lui, car dans le cas d’une sortie de câble, il doit procéder au branchement de la plaque électrique. Puis-je le faire moi-même, sous réserve des précautions d’usage en ce qui concerne l’interruption du courant ?
Bonjour,
Le coût du matériel n’étant pas le même, il est difficile de comprendre que le prix final est identique. Pour le raccordement de la plaque de cuisson, vous pouvez le faire vous même dans la mesure ou vous avez pris les précautions avant: coupure de l’alimentation et vérification d’absence de tension.
