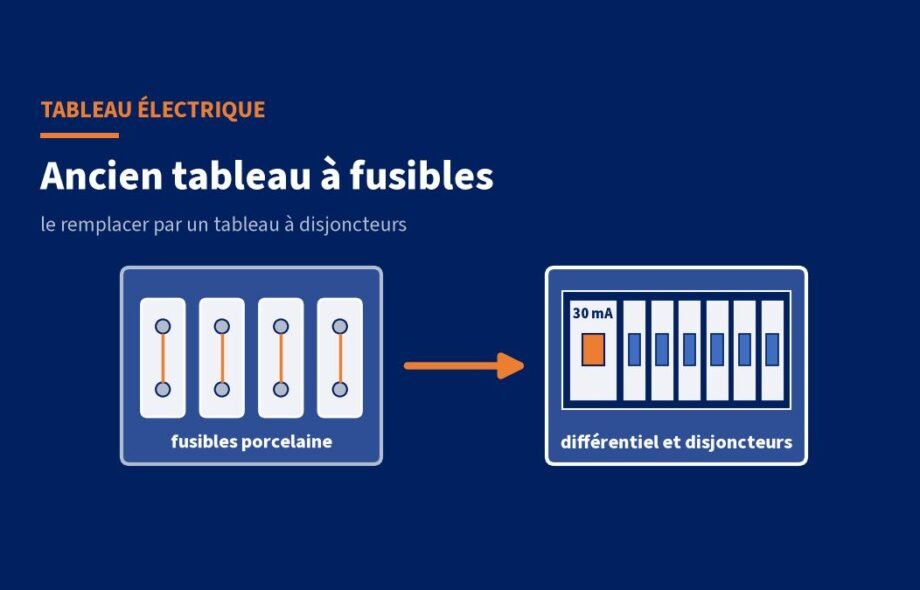

Changer un ancien tableau électrique à fusibles : les étapes

Un tableau à fusibles porcelaine, sans différentiel ni prise de terre, n’offre plus la protection attendue aujourd’hui. Le remplacer par un tableau à disjoncteurs est l’une des mises en sécurité les plus efficaces d’un logement ancien. Voici comment reconnaître un tableau à changer, ce que vous pouvez préparer vous-même, comment se déroule le remplacement, le cas où l’on veut seulement remplacer les fusibles par des disjoncteurs, et ce qu’il faut faire après les travaux.

Reconnaître un tableau à remplacer

Un ancien tableau est à remplacer s’il présente un ou plusieurs de ces signes :

Pour évaluer un tableau plus récent, voir comment savoir si son tableau électrique est aux normes.

Ce que vous pouvez faire vous-même, et ce qui revient à l’électricien

Préparer le remplacement

Repérer tous les circuits

C’est l’étape la plus utile, et vous pouvez la faire vous-même. Sur un tableau à fusibles, des pièces sous tension sont souvent à portée de doigt : coupez le disjoncteur de branchement avant de retirer ou de remettre un fusible. Retirez un seul fusible, remettez le courant, notez ce qui ne fonctionne plus (prises de quelles pièces, quels points lumineux, quels appareils), coupez de nouveau, remettez le fusible, puis passez au suivant.

Notez sur une fiche, pour chaque circuit : numéro du fusible, calibre actuel, pièces et appareils desservis, présence d’un fil de terre. Prenez des photos du câblage. Le marquage des câbles eux-mêmes (étiquette ou ruban numéroté) se fait au moment de la dépose, installation hors tension.

Faire le bilan des sections

Le calibre du nouveau disjoncteur dépend de la section du fil, pas de l’ancien fusible. La section se lit sur la gaine ou se mesure, installation hors tension. Les valeurs ci-dessous sont celles de la NF C 15-100 pour des conducteurs en cuivre : ce sont des calibres maximaux.

En cas de doute sur une section, on retient le calibre inférieur. Si vous trouvez des fils de 1 mm² ou moins, des fils à isolant en tissu ou en caoutchouc qui s’effrite, ou des conducteurs sans gaine, le circuit doit être refait : un nouveau tableau ne rend pas sûr un câblage dégradé.

Vérifier la terre

Repérez si une prise de terre existe (conducteur vert et jaune, ou ancien conducteur nu arrivant d’un piquet ou d’une boucle en fond de fouille). Sa valeur se mesure avec un appareil spécialisé : c’est le travail de l’électricien. Sans terre, il faut en créer une, et c’est souvent le poste le plus lourd d’une mise en sécurité. Un différentiel 30 mA posé sur une installation sans terre améliore la protection, mais ne remplace pas la terre.

Choisir et dimensionner le nouveau tableau

Comptez les circuits, prévoyez les interrupteurs différentiels et gardez de la place libre pour les évolutions. La NF C 15-100 demande une réserve de 20 % d’emplacements dans chaque tableau ; en immeuble collectif, elle peut être limitée à 6 modules par logement. La méthode est détaillée dans concevoir le tableau de répartition. Si votre logement est en triphasé, la démarche est différente : voir rénover un tableau triphasé vétuste.

Les étapes du remplacement

Ces étapes décrivent le chantier tel que le mène un électricien. Elles servent à comprendre le devis, à préparer le logement et à contrôler le travail rendu. Elles ne suffisent pas à quelqu’un qui n’a jamais câblé un tableau.

Étape 1 : couper et vérifier

Le disjoncteur de branchement est mis sur 0. L’absence de tension est vérifiée sur les conducteurs qui alimentent l’ancien tableau et sur chaque départ, avec un vérificateur d’absence de tension (un tournevis testeur ne convient pas). Un éclairage autonome est indispensable. Rappel : l’arrivée du disjoncteur de branchement reste sous tension pendant tout le chantier.

Étape 2 : déposer l’ancien tableau

Les circuits sont débranchés un par un et étiquetés. La liaison entre le disjoncteur de branchement et l’ancien tableau est retirée par les bornes de sortie du disjoncteur uniquement. C’est le geste le plus exposé du chantier, à quelques centimètres des bornes d’arrivée sous tension : il revient à l’électricien. Les extrémités de câbles noircies ou abîmées sont recoupées.

Étape 3 : poser le nouveau coffret

Le coffret est fixé de niveau, à proximité du disjoncteur de branchement, en respectant les hauteurs de manœuvre applicables. Les câbles entrent proprement par le haut ou par le bas, sans être écrasés.

Étape 4 : installer les protections

Les règles qui suivent sont celles de la NF C 15-100 pour le neuf et la rénovation complète. Sur un tableau remplacé dans une installation existante, l’électricien s’en rapproche autant que les circuits conservés le permettent.

• Interrupteurs différentiels 30 mA en tête de rangée : au moins deux par logement, dont au moins un de type A. La plaque de cuisson ou la cuisinière, le lave-linge et la recharge d’un véhicule électrique doivent être sous un différentiel de type A (ou F). Huit circuits au plus par différentiel. Voir combien de disjoncteurs sous un interrupteur différentiel.
• Répartition : les circuits d’éclairage et les circuits de prises sont répartis sous au moins deux différentiels, pour qu’un défaut ne plonge pas tout le logement dans le noir.
• Disjoncteurs divisionnaires : un par circuit, calibré selon la section (tableau ci-dessus). Les coupe-circuits à fusibles ne sont plus admis dans un tableau neuf.
• Parafoudre : obligatoire si le bâtiment porte un paratonnerre ; obligatoire aussi, sauf analyse du risque contraire, quand la ligne d’alimentation est aérienne en tout ou partie dans une zone très exposée à la foudre (zone dite AQ2, plus de 25 jours d’orage par an), ou quand, dans cette même zone, la sécurité d’une personne dépend de l’installation (matériel médical à domicile par exemple). Ailleurs, il est conseillé pour protéger les appareils sensibles. L’électricien tranche selon votre adresse.

Étape 5 : raccorder

Les différentiels sont alimentés depuis le disjoncteur de branchement, puis les disjoncteurs par peignes. La section de cette liaison dépend du calibre du disjoncteur de branchement quand le tableau lui est accolé : au moins 10 mm² en cuivre jusqu’à 45 A, 16 mm² pour 60 A, 25 mm² pour 90 A. Une liaison d’origine plus fine doit être remplacée. Chaque circuit est raccordé sur son disjoncteur, neutre et phase sur les bonnes bornes, puis toutes les terres sur le bornier de terre. Le serrage se fait au couple indiqué par le fabricant. L’ordre de câblage conseillé est expliqué dans câbler le tableau dans le bon ordre.

Étape 6 : remettre en service et tester

1. Tous les disjoncteurs divisionnaires sur 0, le disjoncteur de branchement est remis sur I.
2. Les différentiels puis les disjoncteurs sont enclenchés un par un, en vérifiant chaque circuit.
3. Le bouton test de chaque interrupteur différentiel est actionné : il doit déclencher.
4. Les étiquettes de repérage sont collées et le schéma est rangé dans le tableau.

Remplacer seulement les fusibles par des disjoncteurs : possible ?

Cela dépend du tableau :

• Tableau porcelaine sur plaque (fusibles à tabatière, à visser) : non. Il n’y a pas de rail pour des disjoncteurs modulaires. Il faut changer le tableau.
• Tableau modulaire avec porte-fusibles sur rail : oui. Chaque porte-fusible peut être remplacé par un disjoncteur modulaire, installation hors tension, à condition de choisir le calibre selon la section du fil et d’installer un ou plusieurs interrupteurs différentiels 30 mA en amont s’il n’y en a pas.

Dans les deux cas, remplacer uniquement les fusibles ne crée ni terre ni protection différentielle. Pour la question du budget, voir notre article sur le prix pour refaire un tableau électrique.

Après le chantier : contrôle, attestation, assurance

• Attestation de conformité (Consuel) : elle est obligatoire pour une installation neuve, et pour une installation entièrement rénovée lorsque le distributeur l’a mise hors tension à la demande du client pour permettre les travaux. Le simple remplacement d’un tableau n’entre pas dans ce cas. Vous pouvez tout de même en demander une : le texte prévoit une attestation à la demande pour une rénovation partielle. Dans certains départements, un arrêté préfectoral élargit l’obligation aux rénovations complètes : l’électricien vous le dira. Détails dans la visite du Consuel est-elle obligatoire ?
• Justificatifs : conservez la facture de l’électricien (ou du matériel), le schéma du tableau et les photos avant et après. Ils seront utiles pour un futur diagnostic électrique de vente ou de location.
• Assurance : si votre assureur vous avait signalé l’ancien tableau, transmettez-lui les justificatifs des travaux.

Questions fréquentes

Peut-on changer son tableau électrique soi-même ?

Aucun texte n’interdit à un propriétaire de modifier l’installation de son logement. Mais ce chantier se fait à côté de bornes qui restent sous tension, et il demande de savoir vérifier l’absence de tension, dimensionner les protections et contrôler la terre. Sans formation ni expérience du tableau, faites appel à un électricien et gardez pour vous le repérage des circuits.

Faut-il refaire toute l’installation en même temps ?

Pas forcément. Si les circuits sont en bon état, de section suffisante, et qu’une terre existe, on peut changer seulement le tableau. Si les fils sont anciens, en 1 mm² ou sans terre, une rénovation plus large est nécessaire : voir la rénovation électrique étape par étape.

Combien de temps dure le remplacement d’un tableau ?

Cela dépend du nombre de circuits et de l’état de l’existant. Le logement reste sans courant pendant toute l’intervention : demandez à l’électricien d’indiquer la durée de coupure sur son devis. Il faut compter plus si des circuits ou la prise de terre sont à refaire.

Faut-il un Consuel pour un changement de tableau ?

Non, sauf si le chantier fait partie d’une rénovation complète avec mise hors tension par le distributeur. Une attestation à votre demande reste possible.

Peut-on garder le disjoncteur de branchement ?

Oui. Il est fourni et posé par le gestionnaire de réseau : ni vous ni votre électricien ne le remplacez. Le nouveau tableau se raccorde sur ses bornes de sortie. S’il est abîmé ou très ancien, signalez-le à Enedis.

Quelle différence entre un fusible et un disjoncteur ?

Le fusible fond et doit être remplacé ; le disjoncteur se réarme. Surtout, un tableau à disjoncteurs actuel comporte des différentiels 30 mA qui coupent en cas de fuite de courant vers la terre, ce qu’un ancien tableau à fusibles ne fait pas.
