installer une prise TV coaxial

La  prise TV fait partie des éléments terminaux de l’installation électrique, partie courant faible. C’est donc un élément important et il faut savoir la brancher. Voici donc, photo à l’appui, comment installer une prise télévision. L’appareillage TV dans cet exemple est de marque Arnould (gamme Espace).

La prise TV:

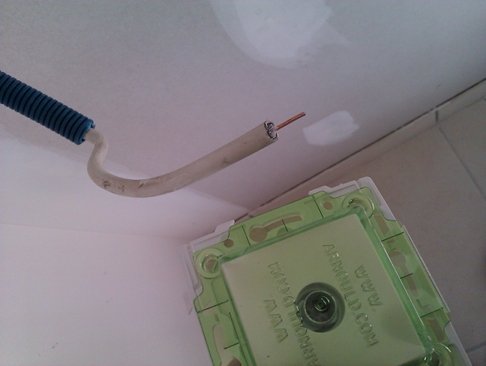

La prise TV est composée d’un connecteur à l’avant dans lequel on vient connecter le fil du décodeur ou de la télévision:

prise tv vue face
Prise TV de marque Arnould

A l’arrière, c’est une sorte de « pince » qui vient prendre le fil TV (appelé fil coaxial pour la télévision).

connecteur arrière prise TV

Le fil de la prise TV:

Le fil TV est composé en partant de l’extérieur vers l’intérieur:

  • une gaine extérieure de protection
  • Un blindage
  • Un matériau isolant appelé diélectrique
  • Une âme en cuivre centrale

C’est le fil en cuivre qui conduit le signal de l’antenne TV jusqu’à la prise. (il peut y avoir des répartiteurs TV entre l’antenne et la prise TV).

cable tv télévision

Connecter le fil TV à l’intérieur de la prise TV:

Il faut insérer le fil conducteur dans le petit connecteur de la prise TV: Attention, il y a une languette en métal dans le logement de la prise ou le câble est insérer: cette languette en métal doit être insérée entre l’isolant et l’âme du câble TV. Il faut donc réaliser deux étapes en même temps en introduisant le câble TV dans la prise TV.

prise TV connexion

fil TV connecté dans prise TV
La prise TV et la fil vue de l’arrière

Il ne reste plus qu’à fixer la prise TV dans sa boîte d’encastrement.
