L’eau chaude sanitaire est produite en grande majorité dans les logements par le cumulus. J’ai rédigé un article complet sur le branchement électrique du cumulus avec un contacteur jour nuit, mais je voulais revenir sur une spécificité: la marche forcée du chauffe eau.

  • A quoi sert elle exactement?
  • Comment mettre un chauffe eau en marche forcée avec le contacteur jour nuit?
  • Et le plus important, comment fonctionne la marche forcée du ballon d’eau chaude d’un point de vue électrique?

Informations: Cumulus, ballon d’eau chaude ou encore chauffe-eau sont trois dénominations que j’utilise dans cet article et qui représentent le même appareil.

La marche forcée pour un chauffe eau, qu’est ce que c’est?

Un chauffe eau sert à produire et conserver un volume d’eau chaude pour les usages du quotidien.

Pour ce faire, il y a une résistance chauffante à l’intérieur du corps du ballon d’eau chaude. Le cumulus est donc un consommateur de courant électrique non négligeable dans une installation électrique.

Pour consommer moins d’électricité, on le pilote à l’aide d’un contacteur dit « Jour-Nuit ».

Il va s’enclencher à certaines heures définies par le fournisseur d’énergie (ou pas vous même selon le type de branchement électrique que vous choisissez).

Mais quand il n’y a plus d’eau chaude, il ne faut pas pour autant attendre le prochain cycle de chauffe du cumulus.

Il y a un moyen de « forcer » le cumulus à chauffer.

C’est ce qu’on appel la marche forcée du chauffe eau.

Comment mettre un chauffe eau en marche forcée?

Tout se passe dans le tableau électrique:

Le ballon d’eau chaude est équipé d’un simple branchement électrique avec trois fils: la phase, le neutre et la terre.

Il n’y a aucun bouton ou interrupteur sur le chauffe eau qui permette de le mettre en marche forcée.

Pour cela, c’est au niveau du tableau électrique qu’il faut regarder.

Et ça se passe autour d’un composant, le contacteur jour nuit que je vous présente ici dans un article détaillé.

Ce contacteur ressemble à ce composant, qui est ici installé en bout de rangée de coffret électrique:

comment mettre le ballon d'eau chaude en marche forcée

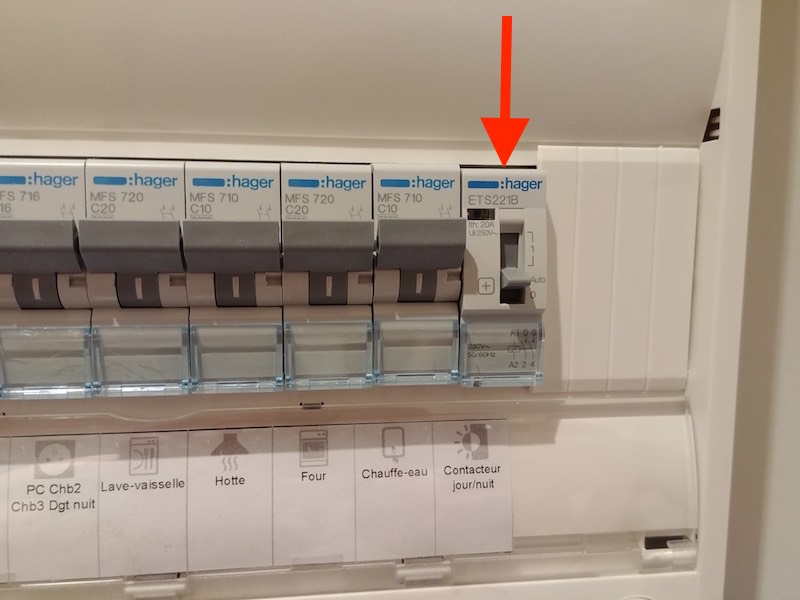

Un contacteur jour nuit installé sur une rangée de coffret électrique

Il est équipé d’un interrupteur manoeuvrable qui permet de mettre le cumulus en marche forcée, à toute heure de la journée.

Il y a trois positions sur le contacteur.

  • 0: le chauffe eau n’est pas alimenté en courant électrique (il ne chauffe pas l’eau).
  • Auto: Le chauffe eau sera alimenté en courant à certaines heures seulement.
  • 1: Le cumulus est alimenté en permanence.

On peut croire qu’il suffit de positionner le contacteur jour nuit sur 1 pour forcer le cumulus à chauffer.

conseil pour mettre la marche forcée du chauffe eau
L’interrupteur trois positions au centre du contacteur (ici un modèle Schneider Electric), permet de passer le chauffe-eau eau électrique en marche forcée.

Mais ce n’est pas forcément le cas.

En effet, il existe deux branchements principaux qui conditionnent la marche forcée du cumulus.

Deux possibilités pour mettre un chauffe eau en marche forcée:

Pilotage à l’aide du contact EDF / ENEDIS:

Dans la majorité des cas, l’ordre de mise en marche du chauffe eau est envoyé par le distributeur d’énergie via un contact situé sur le compteur électrique.

Ce contact se ferme et s’ouvre automatiquement pour dire au contacteur jour nuit dans le tableau de laisser passer (ou pas) le courant vers le cumulus.

Au niveau de ce contact du compteur électrique, il est impossible d’agir. On ne peut pas forcer la fermeture de ce contact du compteur électrique pour mettre en marche le ballon d’eau chaude.

Avec un branchement électrique de ce type, pour mettre le cumulus en marche forcée, il faut agir directement sur le contacteur jour nuit.

En façade de ce dernier, il faut mettre le contacteur en position 1 pour faire fonctionner le cumulus.

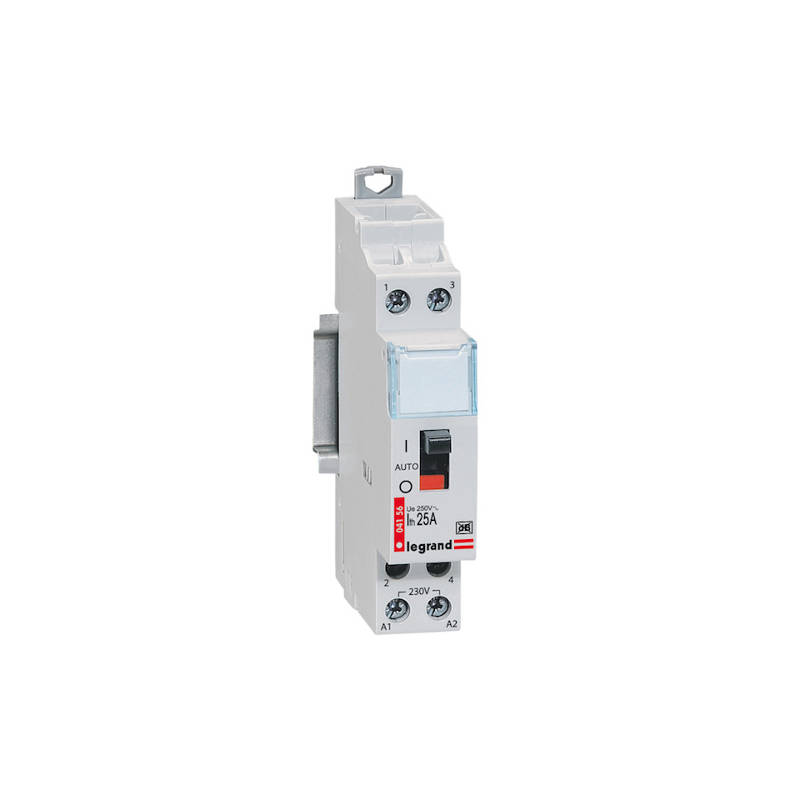

Ce contacteur (Legrand) est en position marche forcé pour produire de l’eau chaude

C’est simple, il n’y a pas d’autre chose à faire (mise à part attendre que l’eau chauffe dans le ballon).

Contacteur jour nuit piloté à l’aide d’une horloge:

Pour ce branchement électrique, le contacteur jour nuit est piloté à l’aide d’une horloge modulaire installée dans le tableau électrique.

C’est elle qui envoi le « top » pour activer ou éteindre le chauffe eau.

Pour mettre le chauffe-eau en marche forcée, il y a deux solutions:

  1. Mettre le contacteur en position 1 pour forcer le passage du courant.
  2. Sélectionner le mode de fonctionnement permanent sur l’horloge. Le contacteur positionné sur Auto recevra l’ordre de fonctionnement de l’horloge modulaire.

Pour le cas n°2, cela dépend du type d’horloge installée. Si je prends pour exemple une horloge modulaire Theben référence SUL 180 a (1800001), il positionner le curseur sur ON.

 interrupteur marche forcée chauffe eau

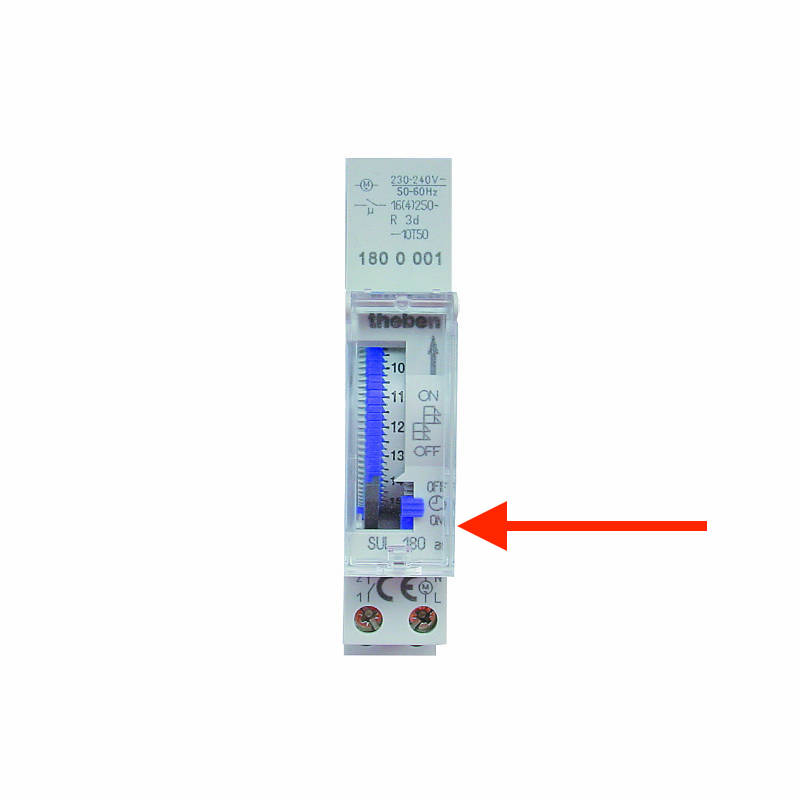

L’horloge modulaire permet de remplacée le signal envoyé depuis le compteur électrique. Elle peut servir pour mettre le chauffe eau en marche forcée

La marche forcée du chauffe eau du point de vue électrique:

Comment ça se passe d’un point de vue électricité?

Effectivement, j’ai expliqué d’un point de vue généraliste le fonctionnement de la marche forcée, mais en tant qu’électricien, ce qui m’intéresse, c’est le fonctionnement électrique.

Il faut revenir pour cela sur le principe de fonctionnement du contacteur jour nuit.

Il fonctionne à la manière d’un relais. Pour faire rapide, il y a une commande déportée (le contact du compteur ou de l’horloge) qui agit sur une bobine qui enclenche des contacts pour faire passer le courant.

Quand on passe en marche forcée le contacteur jour nuit, on vient forcer ces contacts à se fermer.

En mettant à 1 un contacteur jour nuit, on vient shunter le fonctionnement de la bobine du contacteur pour forcer le passage du courant.

Conclusion:

Si vous n’avez plus d’eau chaude, vous saurez désormais mettre votre cumulus ou plutôt le contacteur en marche forcée.

Mais sachez que le problème peut venir aussi d’ailleurs. Le disjoncteur en amont du chauffe eau doit aussi être activé.

Enfin, il arrive parfois que le problème vienne du ballon d’eau chaude en lui même qui est défectueux.

Mais là, ce n’est plus de mon ressort, il faut aller voir mes collègues plombiers!
