C’est un lecteur qui a partagé cette vidéo dans un commentaire. Je l’ai trouvé tellement hallucinante que je me suis dit qu’il fallait l’analyser. Elle s’intitule “Comment installer une prise triphasée”. Elle devrait plutôt s’appeler: “Comment dire autant d’ânerie en si peu de temps” ou encore “Le plus mauvais tutoriel vidéos de travaux en électricité”.

La vidéo (d’un bricolo):

Sans plus attendre, ce qui sera probablement un jour nominé aux prochains Césars:

Analyse de la vidéo:

L’objectif de ce tutoriel vidéo, c’est d’installer une prise électrique 2P+T. C’est une prise dite aussi monophasée avec présence d’une fiche de terre. Sauf que d’après les dires de notre vidéaste amateur, ce n’est pas tout à fait ça.

Je vous propose d’analyse la vidéo séquence par séquence:

“une petite explication pour installer une prise triphasée”:

Ca commence dés le début avec une proposition somme toute intéressante, installer une prise triphasée.

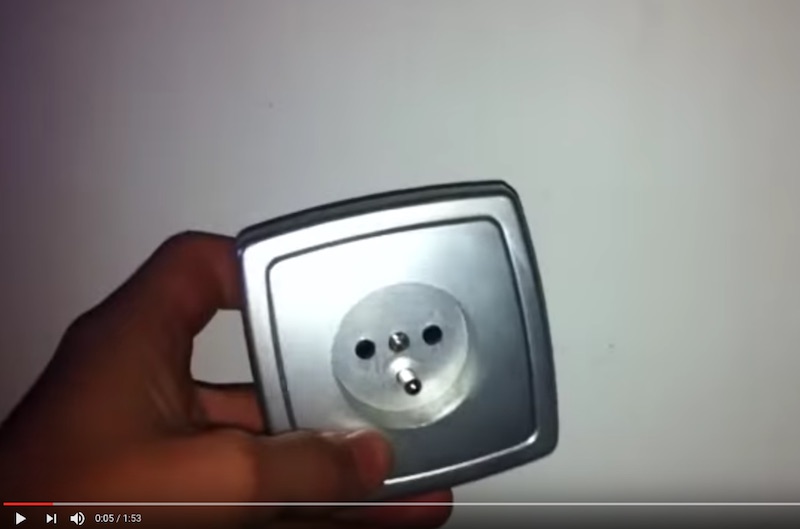

Arrêt immédiat sur image (5 secondes) à l’apparition de “la prise triphasée”:

“STOP”:

Il ne s’agit bien évidemment pas d’une prise triphasée mais d’une prise électrique monophasée avec une fiche de terre. C’est une prise 2P+T dans le jargon d’électricien.

Le tournevis cruciforme non isolé et le bout de plastique:

Je l’ai déjà dit de nombreuses fois sur le blog, il faut toujours travailler avec des outils isolés, et plus particulièrement des tournevis isolés.

Pour le “bout de plastique”, on appelle ca un enjoliveur ou encore une plaque de finition.

Les trois phases (de la prise Monophasée):

Ca s’enchaine vite puisque c’est une prise avec, dixit l’auteur, les trois phases ( aux alentours des 30 secondes de la vidéo).

  • “La terre”
  • “Le +”
  • “Le -“

“NONDIDIOU!”

Sur une prise électrique monophasée, il n’y a pas “trois phases”, ni de “plus”, ni de “moinS”. Il y a une seule phase, un neutre et la fiche de terre.

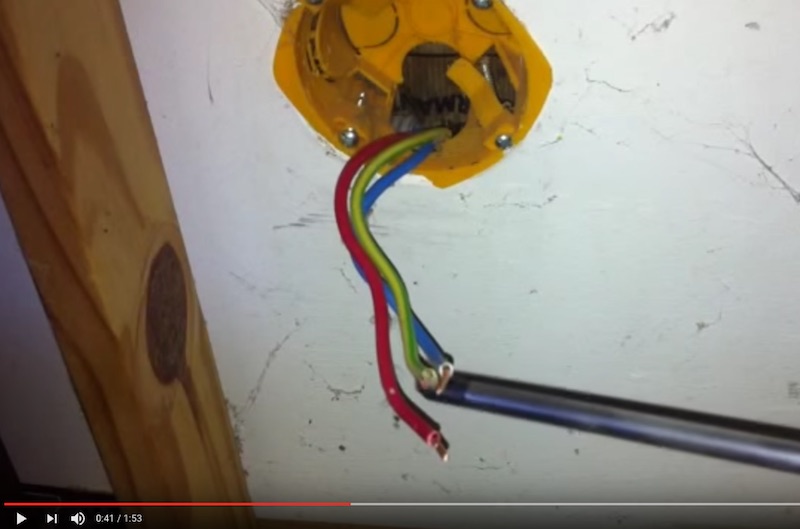

Les trois fils qui sortent du mur:

Si on s’attarde à 40 secondes, mis à part le “+”, le “-” et la terre, voici ce qui me va pas du tout:

  • La boite n’est pas droite (bonjour la fixation de la prise électrique).
  • La gaine ne pénètre pas dans la boite d’encastrement (c’est plus un détail).

Autre point très important lié à la sécurité: Il n’y a aucune référence au fait qu’il faille couper l’alimentation électrique générale avant de travailler (au niveau du disjoncteur de branchement).

C’est pourtant primordial dans toute vidéos faisant référence à des travaux électriques.

Aucune vérification d’absence de tension non plus.

Venir glisser chacune des pattes dans les encoches de la prise:

“RE-STOP à 50 secondes”. Les fils sont personnifiés puisqu’ils possèdent des “papattes” (c’est mimi).

L’auteur oublie de dire:

  • Qu’il faut dénuder les fils à la bonne longueur.
  • Que la phase va par convention à droite, le neutre à gauche et la terre au milieu.

3 secondes plus tard (53 secondes), le fil électrique rouge (la phase) se transforme en cable électrique. Erreur puisqu’il y a bien une différence entre les deux (je l’explique ici).

“Capitaine crochet”!!

Après les pattes des fils électriques, c’est au tour de la prise de posséder des “crochets”. On a affaire à un fan de Walt Disney. Plus sérieusement, il s’agit de griffes.

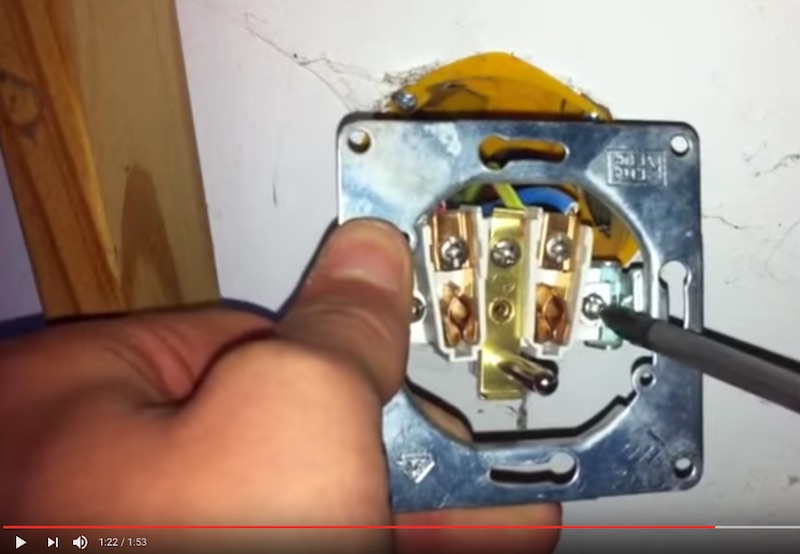

prise électrique à griffe
La prise est équipée de griffes, et non de crochets

“WTF: Le niveau!!!!”

Pour les non initiés, WTF, c’est “What The Fuck”. En gros, “Bordel de M…de”.

Sans blague, un coup de niveau ça ne mange pas de pain (encore heureux).

Ceci dit, je me base sur le montant en bois à gauche dans la vidéo qui n’est peut être pas un bon référentiel.

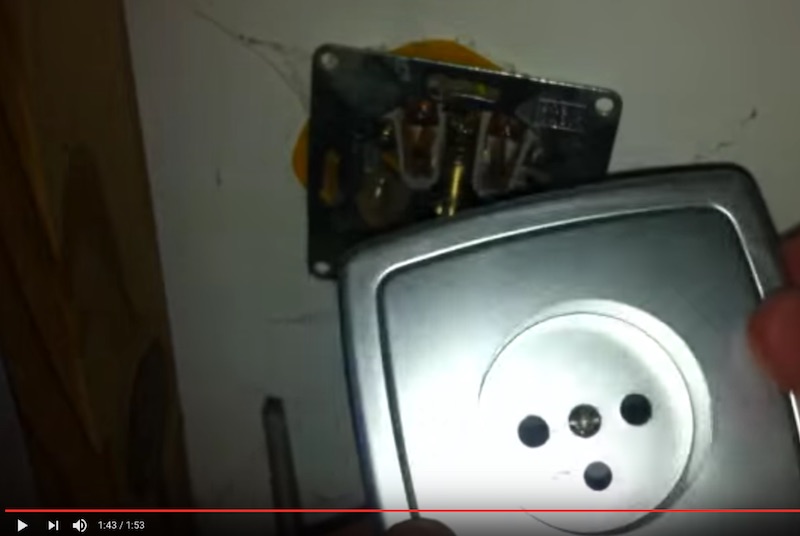

EUh, c’est moi ou cette prise électrique n’est pas de niveau?

Conclusion:

Les tutos vidéos sur le Web, ce n’est pas toujours des bons conseils: Cette vidéo est le parfait exemple.

Dans mon analyse, je me suis peut être un peu emballé dans mes commentaires. Ce n’était pas dans l’optique de critiquer son auteur mais pour lui rendre service.

Mise en garde pour ceux qui cherchent des tutoriels vidéos en électricité ou en bricolage:

Multipliez vos sources!

Les vidéos de bricolage sur le net sont nombreuses et on peut trouver de tout et du n’importe quoi. Celle ci concerne des travaux d’électricité et de tels travaux peuvent mettre la vie des installateurs imprudents en danger. Raison de plus pour dispenser les bonnes techniques de sécurité en utilisant le bon vocabulaire.
