L’ETC225 est un contacteur jour/nuit modulaire de Hager : un module de large, deux contacts de 25 A et une bobine en 230 V. Sa version ETC225S fait la même chose sans bourdonner. Voici le repérage des bornes (d’après la fiche et la photo du produit publiées par Hager), le schéma avec un chauffe-eau, le raccordement au Linky, les réglages et les pannes les plus fréquentes.

ETC225 et ETC225S : ce qu’il faut savoir

Ces deux références sont des contacteurs « jour/nuit » (ou heures pleines / heures creuses). Leur rôle : n’alimenter le chauffe-eau que lorsque le compteur signale les heures creuses. La théorie générale est détaillée dans notre article sur le contacteur jour/nuit ; ici, on se concentre sur les modèles Hager.

Caractéristiques (fiches techniques Hager)

Hager précise pour l’ETC225S que ses contacteurs silencieux ne sont pas adaptés à une utilisation intensive (alimentés 24 h/24 et 7 j/7). Un chauffe-eau piloté par les heures creuses n’entre pas dans ce cas : la bobine n’est alimentée que pendant ces heures. À noter : la fiche de l’ETC225 donne 25 A de courant nominal, mais seulement 8,5 A en catégorie AC-3, celle des moteurs.

Vous avez un ancien contacteur Hager (marqué ET 221, par exemple) ?

Nous n’avons pas retrouvé la fiche de cette référence sur le site de Hager : rien de ce qui est écrit ici pour l’ETC225 ne peut donc lui être appliqué les yeux fermés. Relevez le calibre et le schéma imprimés sur sa façade, photographiez le câblage, et faites choisir le remplaçant par un électricien. Au catalogue actuel, Hager propose l’ETC225 (25 A) et un contacteur jour/nuit de 20 A, l’ETS221B.

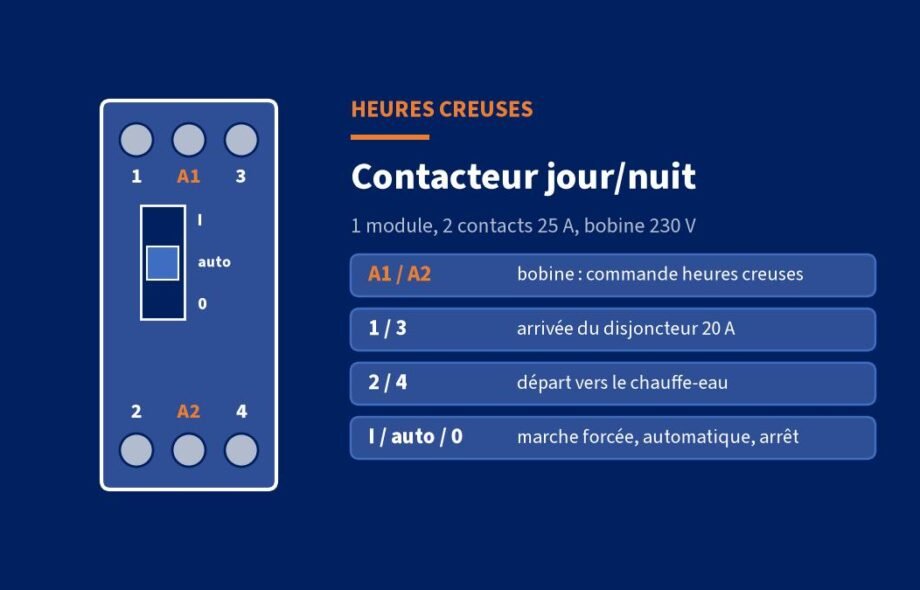

Le repérage des bornes

Sur la façade de l’ETC225 et de l’ETC225S, les bornes sont disposées ainsi :

Le schéma de l’appareil est aussi imprimé sous le capot transparent de la façade (A1 1 3 en haut, A2 2 4 en bas).

Les trois positions du sélecteur

• auto : fonctionnement normal. Le chauffe-eau est alimenté seulement quand le contact heures creuses est fermé.
• I : marche forcée. Le chauffe-eau est alimenté tout de suite, même en heures pleines. Hager indique que le contacteur revient ensuite automatiquement en fonctionnement heures creuses. Pratique après une panne d’eau chaude.
• 0 : arrêt permanent. Le chauffe-eau n’est plus alimenté du tout, par exemple pendant une longue absence.

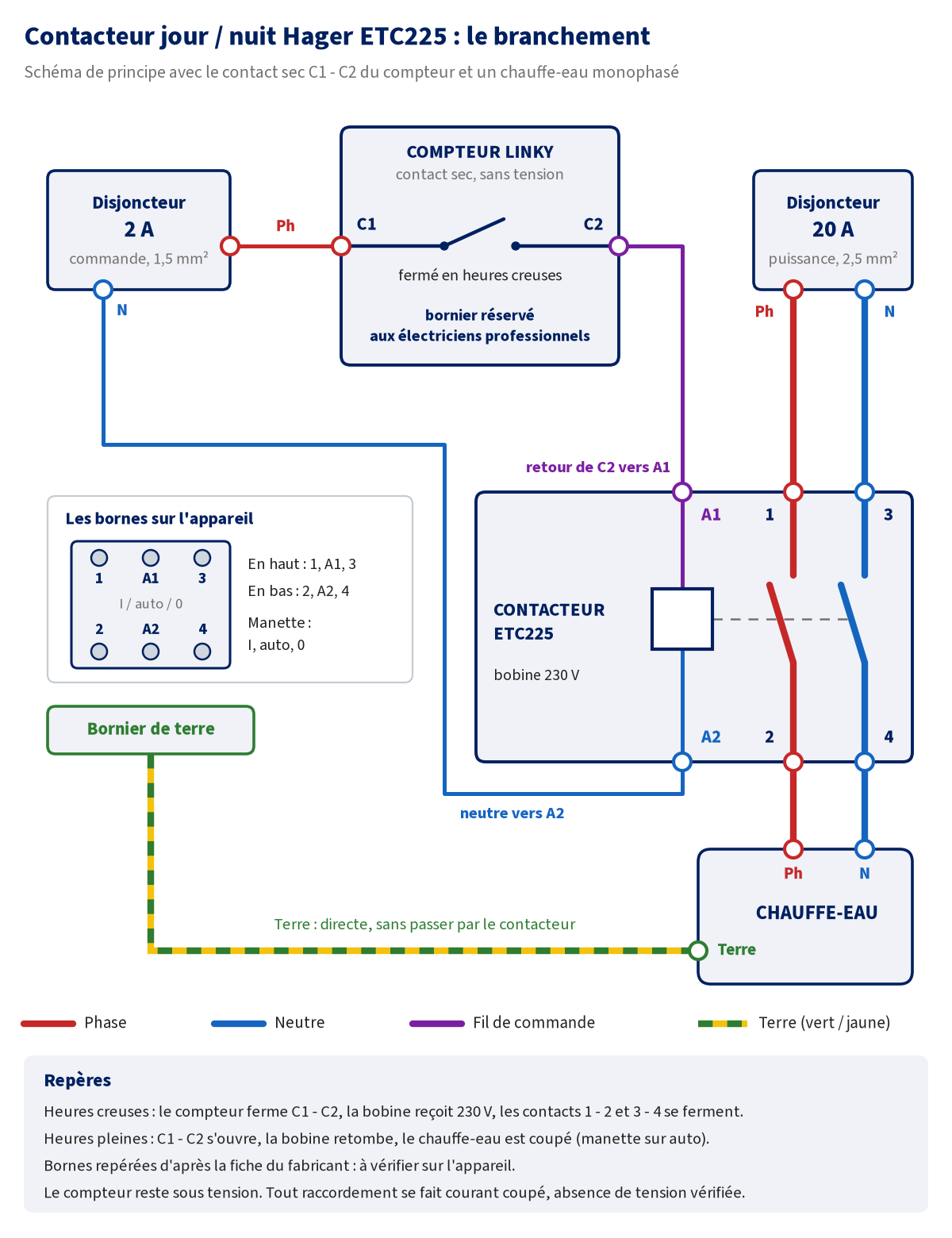

Schéma de branchement avec un chauffe-eau monophasé

Le montage comporte deux circuits indépendants : la commande (qui fait coller la bobine) et la puissance (qui alimente le chauffe-eau).

Le circuit de commande

1. Un disjoncteur 2 A alimente la commande, en fil de 1,5 mm².
2. La phase de ce disjoncteur part vers le compteur, sur la borne C1 du contact heures creuses.
3. Elle revient de la borne C2 et arrive sur la borne A1 du contacteur.
4. Le neutre de ce même disjoncteur arrive directement sur A2.

En heures creuses, le compteur ferme le contact C1-C2 : la bobine reçoit 230 V et les contacts se ferment. En heures pleines, le contact s’ouvre et le chauffe-eau n’est plus alimenté (en position auto).

Le circuit de puissance

1. Le chauffe-eau dispose de son propre circuit : disjoncteur 20 A et fils de 2,5 mm², sous un interrupteur différentiel 30 mA.
2. La phase du disjoncteur 20 A arrive en 1, le neutre en 3.
3. La phase repart de 2, le neutre de 4, vers le chauffe-eau.
4. La terre (vert/jaune) va directement du bornier de terre au chauffe-eau, sans passer par le contacteur.

Le choix du disjoncteur selon la puissance du ballon est détaillé dans quel disjoncteur pour un chauffe-eau, et le schéma général dans schéma électrique du chauffe-eau.

Raccordement au contact heures creuses du compteur (Linky)

D’après la documentation d’Enedis, le compteur Linky dispose d’un contact sec, repéré C1-C2, destiné à commander des appareils comme le ballon d’eau chaude. Un contact sec ne fournit aucune tension : il se comporte comme un interrupteur que le compteur ferme en heures creuses. C’est pour cela que la phase du circuit de commande doit « faire l’aller-retour » jusqu’au compteur.

• Le contact sec est protégé par un fusible (cartouche 5 × 20 mm de 2 ou 4 A) situé dans la zone de raccordement client du compteur, sous le capot.
• Les bornes C1-C2 acceptent un conducteur de 0,4 à 1,4 mm de diamètre, soit 0,12 à 1,5 mm² (fiche SéQuélec n° 17) : le fil de commande en 1,5 mm² rigide est donc le maximum.
• Ne confondez pas avec les bornes I1, I2 et A du même compteur : elles forment la sortie de télé-information client (données), qui ne sert pas à alimenter une bobine de contacteur.
• La zone de raccordement client du Linky se trouve sous un capot que la notice Enedis réserve aux électriciens professionnels.

Avec un ancien compteur électronique ou électromécanique, le principe est le même, seul le repérage des bornes change : voir le branchement du contact d’asservissement au niveau du compteur. Si aucun fil ne relie le compteur au tableau, voir faut-il obligatoirement raccorder le contacteur au contact du compteur ?

Les plages d’heures creuses sont fixées par Enedis selon votre adresse et peuvent comprendre une plage en journée. Elles figurent sur votre facture et votre espace client.

Réglages et test après le branchement

1. Installation toujours hors tension, resserrez toutes les bornes (1,2 N·m selon Hager) : un serrage insuffisant sur les contacts de puissance est une cause classique d’échauffement. Refermez le tableau.
2. Remettez le courant, sélecteur sur I : le contacteur colle, souvent avec un « clac », et le chauffe-eau est alimenté.
3. Passez sur 0 : le contacteur retombe, le chauffe-eau est coupé.
4. Laissez sur auto. Aux heures creuses suivantes, le contacteur doit coller tout seul, et retomber à leur fin.

Si le contacteur ne colle pas en auto, la vérification de la tension entre A1 et A2 (230 V en heures creuses, 0 V en heures pleines) se fait tableau ouvert et sous tension : c’est une mesure d’électricien.

Pannes fréquentes

Pour les autres marques, voir nos fiches sur le contacteur Schneider 16736 et le Schneider R9ECT620.

Questions fréquentes

Quelle différence entre ETC225 et ETC225S ?

Les caractéristiques électriques et le câblage sont les mêmes (2 contacts 25 A, bobine 230 V, bornes identiques). L’ETC225S appartient à la gamme silencieuse de Hager : il ne ronronne pas, ce qui compte si le tableau est dans une pièce de vie.

Comment raccorder le contact heures creuses du Linky ?

La phase du disjoncteur de commande va sur C1, le fil qui revient de C2 va sur A1 du contacteur, et le neutre va directement sur A2. Le Linky ne fournit aucune tension sur C1-C2 : c’est un contact sec. Les bornes I1, I2 et A sont celles de la télé-information, à ne pas utiliser pour la bobine.

Quel disjoncteur en amont ?

Deux disjoncteurs : un disjoncteur 20 A pour le circuit du chauffe-eau câblé en 2,5 mm² (sous un différentiel 30 mA), et un disjoncteur 2 A pour la commande de la bobine, en fil de 1,5 mm².

Peut-on brancher le chauffe-eau sur une seule borne (phase seule) ?

Le contacteur bipolaire est prévu pour couper la phase et le neutre. Faire passer les deux par le contacteur garantit que le chauffe-eau est complètement déconnecté en heures pleines et en position 0.

Le contacteur reste sur I : est-ce grave ?

Non, mais le chauffe-eau chauffe alors aussi en heures pleines, au tarif plus élevé. Hager indique un retour automatique au fonctionnement heures creuses après une relance ; si ce n’est pas le cas sur votre appareil, remettez le sélecteur sur auto.
