Télérupteur Hager EPN510 : câblage et schéma

L’EPN510 est un télérupteur modulaire unipolaire de Hager : un contact de 16 A, une bobine 230 V, un module de large. Il commande un ou plusieurs points lumineux depuis plusieurs boutons-poussoirs. Voici ses caractéristiques tirées des documents Hager, le schéma de câblage 4 fils, la variante 3 fils, ce qu’on peut dire des poussoirs lumineux et les pannes les plus fréquentes.

Caractéristiques du Hager EPN510

Les valeurs ci-dessous proviennent de la fiche technique du produit publiée par Hager, donnée « sous réserve de modifications techniques ». En cas d’écart, la notice livrée avec votre appareil fait foi.

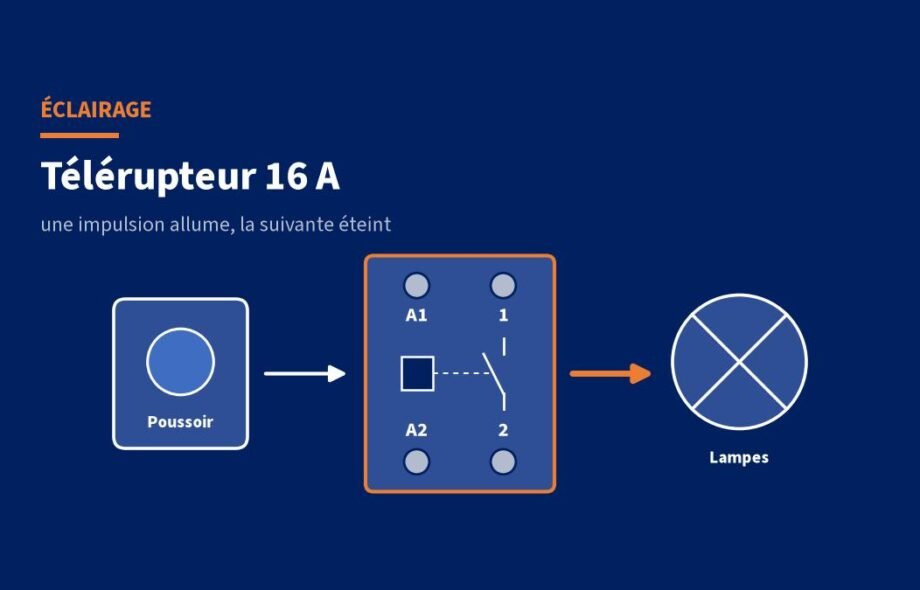

Le repérage des bornes se lit sur la face avant de l’appareil, visible sur la photo du produit publiée par Hager : le symbole imprimé montre une bobine entre A1 et A2 (la commande) et un contact entre 1 et 2 (la puissance qui va aux lampes). La même face avant porte une manette repérée I et 0.

La fiche Hager ne donne pas de puissance maximale pour les lampes LED. Si vous commandez beaucoup de luminaires LED, renseignez-vous auprès de Hager ou demandez conseil à un électricien.

Comment fonctionne l’EPN510

Chaque impulsion sur un bouton-poussoir alimente brièvement la bobine. Le mécanisme fait alors basculer le contact 1-2 : fermé s’il était ouvert, ouvert s’il était fermé. Le contact garde sa position jusqu’à l’impulsion suivante. C’est pour cela qu’on utilise des boutons-poussoirs et non des interrupteurs : la bobine n’est pas faite pour rester alimentée. Hager indique, dans sa fiche des télérupteurs EPN, une durée d’alimentation de la bobine d’une heure au plus.

Pour la théorie complète (symbole, rôle, comparaison avec le va-et-vient), voir notre article sur le télérupteur : schéma, symbole et branchement.

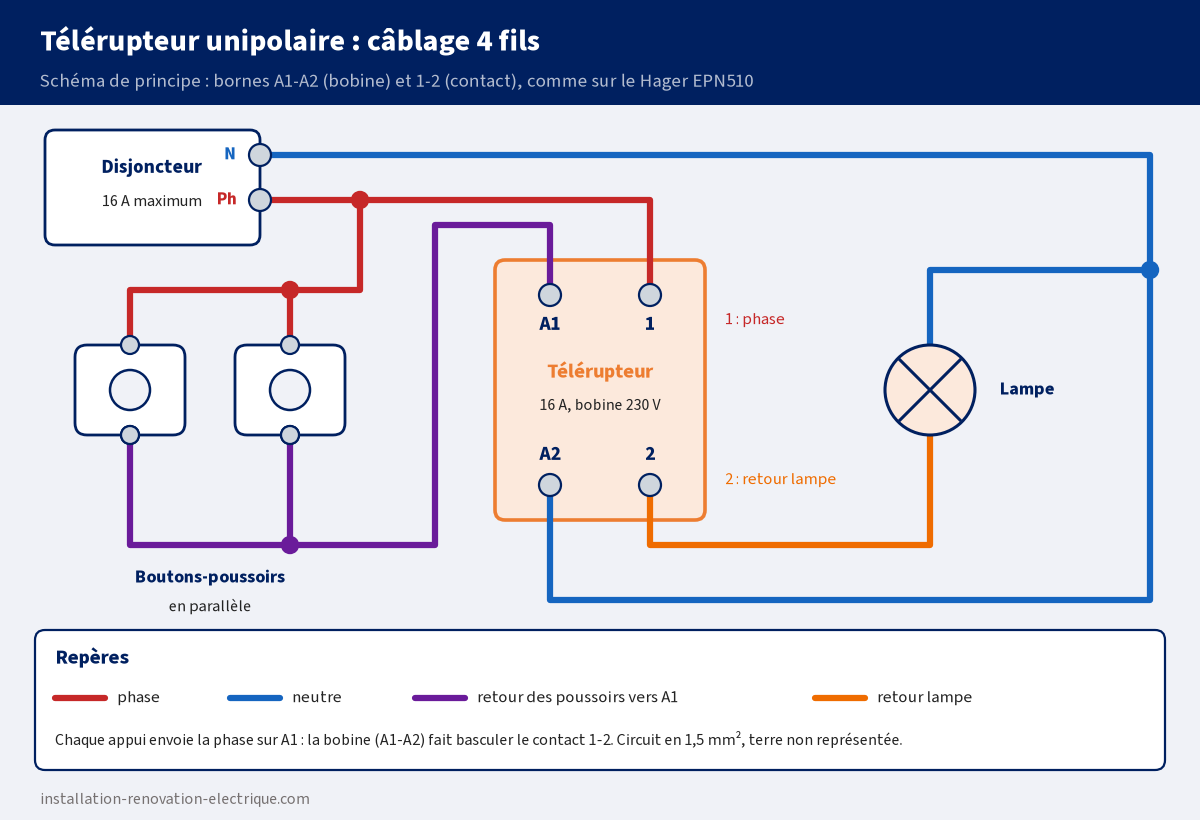

Schéma de câblage 4 fils (le plus courant)

C’est le montage que montre le schéma de la fiche Hager des télérupteurs : le bouton-poussoir coupe la phase qui va à la borne A1, et la borne A2 est reliée au neutre.

1. Coupez le courant au disjoncteur général et vérifiez l’absence de tension.
2. Reliez la sortie phase du disjoncteur à la borne 1 du télérupteur.
3. Envoyez aussi cette phase vers les boutons-poussoirs : chaque poussoir la reçoit sur une borne.
4. Reliez la deuxième borne de chaque poussoir à un même conducteur, le retour poussoir, qui revient sur la borne A1.
5. Raccordez le neutre du circuit sur A2.
6. Partez de la borne 2 avec le retour lampe vers les points lumineux. Le neutre et la terre vont directement aux luminaires.
7. Serrez, vérifiez qu’aucun cuivre ne dépasse, refermez le tableau, puis remettez le courant et essayez chaque poussoir.

Les poussoirs se montent tous en parallèle entre la phase et le retour vers A1. Ajouter un poussoir revient à le brancher sur ces deux mêmes conducteurs. Les montages d’éclairage à télérupteur sont repris pas à pas dans notre cours sur le télérupteur, la minuterie et le double allumage.

La variante 3 fils (un conducteur de moins)

Dans cette variante, connue des électriciens, les poussoirs sont placés du côté du neutre :

• la phase arrive sur les bornes 1 et A1 (un pont relie les deux) ;
• A2 part vers les boutons-poussoirs ;
• l’autre borne des poussoirs est reliée au neutre ;
• 2 part vers les lampes, comme dans le montage 4 fils.

Elle permet de tirer un conducteur de moins depuis le tableau. Ce n’est pas le schéma dessiné par Hager, qui place le poussoir sur la phase : nous la décrivons parce qu’on la rencontre sur le terrain, et elle est détaillée dans l’article câblage du télérupteur en 3 fils ou 4 fils. Pour une installation neuve, le montage 4 fils est le choix sans surprise.

Combien de boutons-poussoirs, et des poussoirs lumineux ?

Poussoirs classiques

Les poussoirs sans voyant sont en parallèle et ne font passer aucun courant au repos : leur nombre n’est pas limité par le télérupteur. Hager le présente d’ailleurs comme un appareil qui se commande depuis plusieurs points.

Poussoirs lumineux (à voyant)

Un poussoir lumineux câblé sur deux fils laisse passer en permanence un petit courant pour allumer son voyant. Ce courant traverse la bobine du télérupteur. S’il y a trop de voyants, la bobine peut bourdonner ou le télérupteur basculer de façon intempestive.

Nous n’avons trouvé, dans les documents Hager de l’EPN510 que nous avons ouverts (fiche du produit, fiche technique des télérupteurs EPN), ni nombre maximal de poussoirs lumineux, ni référence de compensateur. La fiche indique seulement un « courant de repos » de 6 mA, sans dire s’il s’agit du courant admissible des voyants. Nous ne donnons donc pas de chiffre : reportez-vous à la notice livrée dans la boîte ou interrogez l’assistance Hager, en indiquant le courant de vos voyants (il figure sur la notice du poussoir). En cas de doute, choisissez des poussoirs dont le voyant est alimenté par un neutre séparé, ou des poussoirs sans voyant.

Pour aller plus loin sur le choix des poussoirs : montage télérupteur et bouton-poussoir.

EPN510 ou EPN520 ?

Dans un logement, l’EPN510 répond au cas courant. Le bipolaire se justifie quand on veut couper aussi le neutre : c’est le montage que Hager dessine dans sa fiche. Voir le schéma du télérupteur bipolaire et les différents types de télérupteurs.

Protection du circuit et règles NF C 15-100

• Le circuit d’éclairage est câblé en 1,5 mm² au moins et protégé par un disjoncteur de 16 A au plus (tableau des circuits de la NF C 15-100 repris par le guide Hager). Le contact 16 A de l’EPN510 est donc adapté.
• Pas plus de 8 points lumineux par circuit d’éclairage (règle rappelée par Legrand).
• Comme tous les circuits du logement, il est placé derrière un dispositif différentiel 30 mA.
• Le neutre est bleu, la terre vert-et-jaune. Pour la phase, le retour poussoir et le retour lampe, prenez des couleurs différentes et gardez-les partout.

Plusieurs télérupteurs peuvent partager un même disjoncteur, sous conditions : voir brancher plusieurs télérupteurs sur un seul disjoncteur.

Dépannage : l’EPN510 ne fonctionne pas bien

Les contrôles ci-dessous se font sans rien démonter, ou courant coupé au disjoncteur général. Les mesures de tension sur les bornes, tableau ouvert, sont un travail d’électricien.

Un télérupteur qui a longtemps bourdonné, bobine alimentée en continu, a pu chauffer. En cas de doute sur son état, remplacez-le.

Questions fréquentes

Combien de boutons-poussoirs peut-on mettre sur un EPN510 ?

Des poussoirs sans voyant, autant que nécessaire : ils sont branchés en parallèle. Pour des poussoirs lumineux, Hager ne publie pas de nombre dans la fiche du produit : il faut lire la notice livrée avec l’appareil ou interroger le fabricant.

Quelle est la différence entre l’EPN510 et l’EPN520 ?

L’EPN510 a un seul contact (unipolaire), l’EPN520 en a deux (bipolaire). Les deux sont donnés pour 16 A et tiennent dans un module.

Où brancher la phase sur un télérupteur Hager ?

Sur la borne 1 du contact, et vers les boutons-poussoirs dans le montage 4 fils. Le retour des poussoirs arrive sur A1, le neutre sur A2, et le retour lampe part de la borne 2.

Peut-on brancher un interrupteur à la place d’un poussoir ?

Non. Un interrupteur laisserait la bobine sous tension, alors qu’un télérupteur se commande par de brèves impulsions. La bobine bourdonnerait et chaufferait.

Quel disjoncteur pour un circuit avec télérupteur EPN510 ?

Celui de tout circuit d’éclairage : 16 A au plus avec du fil de 1,5 mm². Le télérupteur ne change pas la protection du circuit.

Sources

• Hager, page du télérupteur EPN510 et fiche technique du produit : caractéristiques, photo de la face avant (symbole A1-A2 et 1-2).
• Hager, fiche technique des télérupteurs EPN (« Latching relays », en anglais) : schéma de câblage (poussoir sur la phase vers A1, A2 au neutre), durée d’alimentation de la bobine.
• Hager, page du télérupteur EPN520 : 2 contacts NO, 16 A, 1 module.
• Hager, guide de la NF C 15-100 : éclairage en 1,5 mm² sous un disjoncteur de 16 A au plus.
• Legrand, « La protection des biens et des circuits » : 8 points lumineux au plus par circuit.
