Vidéo: passage d’un câble électrique dans une cloison

Vidéo: passage d’un câble électrique dans une cloison

Aujourd’hui j’accueille Jean, Electricien, qui va vous présenter une solution pour aiguiller un câble dans une cloison en placo.

En réalité, je ne connais pas personnellement Jean, mais la vidéo qu’il a réalisé me paraît intéressante, car elle va vous montrer un moyen, si vous ne le connaissez pas déjà, qui va vous permettre de passer vos réseaux électriques derrière une cloison en placo.

Passage d’un câble électrique dans une cloison avec un capot de goulotte:

Sans plus attendre, regardons la vidéo, je l’analyse par la suite:

Analyse de la vidéo:

Pourquoi vouloir passer un câble dans une cloison isolée?

En général, ce genre d’astuce sert à réaliser un pontage de prise électrique (c’est d’ailleurs ce qui est fait dans cette vidéo).

Ici, nous sommes à priori, vu l’état des matériaux (prise électrique, cloison) dans le cas d’une rénovation électrique.

Cette méthode est aussi utilisée dans le cadre d’une installation neuve pour aiguiller à travers le placo.

L’outil utilisé: le capot de goulotte:

C’est une technique que je qualifierai de « vieille comme le monde ».

Si vous connaissez un électricien, vous pourrez lui en parler, il la connaître sans aucun doute.

La vidéo parle de capot de goulotte, on parle aussi de moulure parfois (celles qui servent pour faire les montages électriques en apparent).

Il faut que la largeur de ce capot ne dépasse pas 60 cm pour pouvoir rentrer dans un trou de boite d’encastrement.

L’avantage de ce capot – outre le fait qu’il ne se plie pas à gauche et à droite et qu’il soit flexible comme Jean le dit dans la vidéo – c’est qu’il est fin et plat et qu’il peut glisser contre le papier Kraft (papier cartonné) de l’isolant.

En pratique:

Le geste pratique est bon, j’ajouterai seulement une modification personnelle.

J’accroche le câble en premier avant d’introduire le capot dans le trou. Si la longueur à aiguiller dépasse même légèrement de la longueur de la goulotte, il se peut que la goulotte se perde derrière l’isolant si elle glisse du trou de départ.

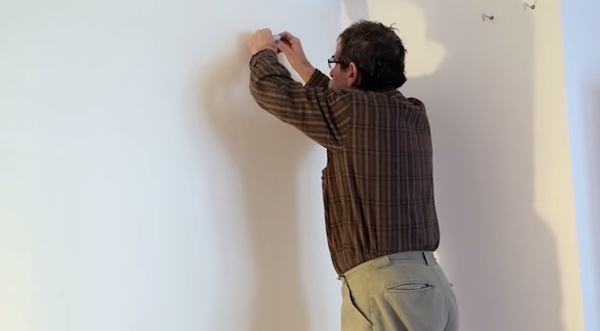

aiguiller cable cloison isolée

Le capot de goulotte est inséré dans le trou de scie cloche pour aller vers l’endroit en bas

Je coupe le câble au dernier moment pour économiser au maximum du câble.

Cable derrière isolant, sans gaine ICTA?

Je profite de cette vidéo pour faire un rappel à propos de cette notion (on me pose régulièrement la question).

Il est possible de passer un câble dans une cloison, qui est vu comme un vide de construction.

Conclusions:

Cette vidéo reflète bien d’une des missions de l’électricien: Trouver des astuces pour passer les câbles en faisant le moins de dégâts possible.

Je tiens à ajouter que dans cette vidéo, la technique fonctionne du premier coup et ce n’est pas souvent le cas.

Cette technique n’est d’ailleurs valable que pour le cas de doublage avec isolant de type laine de verre (dans le cas d’un doublage polystyrène, il faut s’orienter vers un outil différent, la boule chauffante d’électricien)

Elle peut être également utilisée dans les faux plafonds, mais elle a des limites lorsqu’on souhaite aiguiller horizontalement: les montants verticaux empêchent le passage du capot de goulotte.

Enfin, pour ceux qui voudront utiliser des outils plus professionnels pour aiguiller leurs câbles électriques, je vous invite à lire l’article que j’ai rédigé ici sur les différents outils pour tirer les fils électriques.



aiguille d'électritien pour le passage d'un câble électrique dans une cloison

L’aiguille d’électricien sous forme de baguette est un moyen plus conventionnel pour passer un câble électrique derrière une cloison





Vous avez aimé cet article ?
Écrit par Guillaume, électricien expert
Guillaume DENIS
Électricien
Passionné par l'électricité, qu'elle vienne d'un transformateur ou qu'elle soit issue du soleil. Ingénieur électronicien de formation, j'ai décidé de me reconvertir en tant qu'électricien en...
4 commentaires
Marie-Annick Gautherot georges
13 août 2020

pour la renovation de maison est il obligatoire de metre en place les cables dans des gaines . passer les cables dans les ossatures placo , et sans gaines , est il prescris ??

carminas
16 août 2020

Bonjour

La norme autorise de passer des câbles en vide de construction, donc pas exemple dans une ossature placo
Mais elle dit également qu’il faut que tout câble puisse être en remplacé.

Donc si vos câble circulent librement dans la cloison et à peu près en ligne droite, vous pouvez vous passer de gaine.
C’est par exemple le cas lorsqu’on a les arrivées électriques se font depuis des combles perdus et qu’on descend ensuite à la verticale dans les cloisons.

Dans le cas contraire, il faudra gainer (et du coup mettre plutôt des fils que du câble).

Les câbles ont également l’inconvénient de vous proposer peu de choix de couleur, notamment pour l’éclairage afin de distinguer : phase, navettes va et rien, retour lampe, retour poussoir…

Coktail dormeur
21 mars 2019

Bonjour,
Je viens de découvrir cette vidéo. Passer entre l’isolant et la cloison pour mettre un nouveau fil. J’ai essayer le fil électrique, pas assez rigide et pouvant aller dans l’isolant. La goulotte m’a permis de repasser un nouveau câble assez facilement même si la verticale n’est pas respectée. Merci Guillaume.
Cordialement.
Emmanuel

Yass
30 avril 2016

Bonjour,
Mon électricien à encastrer dans mes murs BA13 les câbles électrique noir (3×2,5) directement et sans gaines, sa bantoue ces murs contienne des plaques de polystyrène comme isolant. Est il normale de s’en passer des gaines ?
Merci

Guillaume
1 mai 2016

Bonjour,

En toute logique, il faut pouvoir se servir des gaines existantes ou fil pour repasser des nouveaux fils/câbles. Dans le cas présent, la cloison en polystyrène n’est pas considérée comme un vide de construction

Cordialement

Guillaume

Carminas
19 septembre 2015

Bonjour

Cette technique ne peut s’appliquer que pour passer entre l’isolant et la BA13.
– Avec du polystyrène il faut effectivement vers un outil que l’on chauffe
– Avec une cloison alvéolée, il faut « casser » les alvéoles, et la moulure n’est pas assez rigide. Une astuce peut consister à utiliser un tube IRL taillé en biseau qui offre à la fois rigidité et souplesse, mais avec certaines limites.
Personnellement, j’ai investi dans une une perche métallique, très efficace pour casser les alvéoles, et dont l’autre extrémité peut se chauffer pour traverser le polystyrène.
http://www.laperchediffusion.com/product_info.php?cPath=1&products_id=10#Sc_ne_1
Les 3 manchons tire gaine vendus avec, sont également bien pratiques pour accrocher la gaine ICTA à tirer
