Voici un matériel que j’installe depuis quelques temps chez mes clients mais dont je n’ai pas parlé dans ce blog. Et c’est un tort puisqu’il est bien pratique. Il s’agit de la prise USB murale encastrable, une alternative à la prise électrique classique.

  • Pourquoi installer une prise USB au mur?
  • Comment brancher une prise USB murale?
  • Quels sont les choix en terme de marque pour cet appareillage électrique?

Trois questions auxquelles je vais apporter une réponse.

C’est quoi une prise USB murale?

Je suis peut être allé un peu vite en besogne dans l’introduction de cet article en parlant de prise USB encastrée dans le mur.

La prise USB, on la connait surtout sur l’ordinateur pour brancher un disque dur ou une clé de stockage.

Mais un port USB ne permet pas uniquement de transférer des données mais permet aussi d’alimenter l’appareil qui est connecté en USB (comme par exemple la clé USB).

Une prise murale USB n’est donc en rien reliée à un ordinateur mais c’est en fait une prise d’alimentation au format USB.

Aucun lien donc avec le tableau de communication de l’installation électrique.

Mais quel est l’objectif de mettre une prise d’alimentation type USB en appareillage électrique?

Pourquoi vouloir installer une prise USB murale?

Vous l’aurez peut être remarqué, mais de très nombreux appareils se rechargent avec une alimentation type USB.

Ce sera d’ailleurs de plus en plus le cas, car le chargeur au format USB devient obligatoire (voir ici pour les formats usb existants).

Les plus communs de ces appareils à charger en USB sont sans aucun doute les smartphones.

connecteur mural USB

Le smartphone fait partie des nombreux objets alimenté à partir d’une source de tension USB

Mais d’autres objets s’invitent de plus en plus à l’intérieur de nos habitations: les objets connectés.

Et ces derniers sont en très grandes majorité équipés d’alimentation type USB.

Oui, mais ces appareils sont équipés de transformateurs 230V vers USB, alors, ou est le problème?

Effectivement, il y a bien un « transfo », mais ces transformateurs ont un problème de taille: leurs dimensions justement.

Selon leur conception, cette taille est gênant et pose des problèmes:

  • Le bloc transformateur ressort de manière trop importante par rapport à la prise au mur.
  • Le transformateur USB gêne l’insertion des autres prises électriques dans le cas de prises encastrées murales multiples.
pourquoi installer une prise usb murale?

Ce type de transformateur 230V USB est pratique, mais il prend beaucoup de place

Avec une prise USB murale, ce problème de dimension des transformateurs USB est résolu.

Où installer ce type de prise USB murale?

Avant de passer à la partie technique, voici quelques suggestions d’installation de prises USB à encastrer dans certaines pièces de la maison:

  • Dans la chambre au niveau des têtes de lit (au niveau prises électriques de chevet).
  • Dans le bureau à hauteur de ce dernier (je parle de crédence pour le bureau).
  • Derrière le meuble de télévision (j’ai d’ailleurs rédigé un article sur les prises électriques derrière le meuble TV).

Prise murale USB, caractéristiques techniques:

Passons maintenant à la partie un peu plus technique en commençant tout d’abord par s’intéresser à l’USB.

Je ne vais pas entrer dans la partie protocole de communication USB.

Je vais plutôt parler de la partie alimentation et connexion électrique qui m’intéresse en tant qu’électricien.

L’USB tel que nous le connaissons se caractérise physiquement par un cordon équipé de connecteurs à chaque extrémités.

Le type de connecteur classique plat est le connecteur USB de Type A, celui qui est compatible avec les prises USB murales encastrées. Le type B est beaucoup moins utilisé.

Dans le cable USB, il y a 4 fils, dont deux dédiés à la partie alimentation.

La tension électrique maximale au niveau de ces deux fils est de 5V (voir sur ce site pour plus de précision).

Au final, il faut donc qu’il y a une transformation du niveau de tension puisque la tension monophasée est de 230V.

Les prises électriques USB murales sont donc équipées d’un transformateur 230V / 5V.

C’est le cas pour le modèle 067462 de Legrand dont j’ai souligné ci dessous les éléments caractéristiques d’un transformateur.

Les indications donnent les informations techniques suivantes:

  • Transformateur AC/DC (courant alternatif / courant continu).
  • Tension d’entrée: 100V à 240V alternative.
  • Tension de sortie: 5V continu.
  • Ampérage: 2400mA.

Autre donnée technique intéressante: la prise USB à encastrer est un matériel électrique de classe 2TBTS avec double isolation.

Cette prise murale USB peut être installée dans la salle de bain en prenant gare aux notions de volumes dans la salle de bain.

Je vais vous le montrer plus en détail le branchement électrique de ce modèle de prise USB Legrand dans le chapitre qui suit.

Cablage électrique d’une prise USB murale encastrée:

Prise USB encastrée et norme électrique:

La prise murale USB encastrée est vue comme une prise classique 16A du point de vue de la norme NF C 15-100.

Elle compte comme un socle de prise.

Elle sera donc câblée au choix:

  • Avec du fil électrique de section 1,5mm2 avec 7 autres socles. La protection en amont de ce circuit sera assurée par un disjoncteur 16A maximum.
  • Avec du fil électrique de section 2,5mm2 avec 11 autres socles. La protection en amont de ce circuit sera assurée par un disjoncteur 20A maximum.

Exemple de prise USB Legrand 067462 et branchement électrique:

Pour vous montrer la façon d’installer une prise USB murale (qui est assez simple) j’ai choisi le modèle Legrand référence 0 674 62.

C’est un modèle qui propose deux sorties USB de type A.

Il en existe des simples sorties, ou avec d’autres type de connecteurs USB.

Installer une prise USB murale 2 ports mode d'emploi

Explication pour installer une prise USB murale Legrand

La face arrière de cette prise USB, je l’ai présenté au dessus.

C’est un bloc transformateur solidaire de la prise USB qui viendra donc se loger dans la boite d’encastrement, comme une prise électrique classique.

cablage prise USB murale Legrand 067462

Arrière prise USB murale Legrand 067462

A noter que c’est une prise USB murale de la gamme CELIANE de Legrand.

Il faut donc l’associer avec un support Batibox (référence 080251) et la finition adéquat.

Attention à bien vérifier l’enjoliveur au moment de commander votre produit, car il y a plusieurs références de prises USB Celiane.

Dans mon exemple, la prise USB vient s’intégrer dans une boite d’encastrement triple, avec deux autres prises électriques 2P+T (il s’agit d’un pontage de prises électriques).

branchement prise usb murale

Bloc de prises électriques triple avec un emplacement pour la prise usb murale

Cablage de la prise USB murale Celiane:

Pour le branchement, comme je vous l’ai dit au dessus, il est relativement simple.

Il faut connecter le fil de phase (noir dans mon cas) sur la borne L de la prise USB à encastrer. Le fil de neutre (bleu) sera connecté dans la borne N.

comment brancher une prise chargeur usb celiane

Branchement électrique de la prise usb murale

A noter que la terre n’est pas connectée à la prise USB encastrée.

C’est un matériel de classe 2, comme je l’ai déjà dit précédemment, qui ne nécessite pas de fil de terre.

Mais j’ai quand même laissé le fil en attente dans le boitier au cas ou il faudrait mettre une prise classique à la place.

prise celiane usb a encastrer dans le mur

Connexion électrique arrière de la prise USB Legrand 067462

Il ne reste plus qu’à intégrer la prise à la boite d’encastrement pour compléter le bloc de deux prises électriques et d’une prise USB murale.

prise USB Legrand branchement électrique

La prise USB est encastrée dans le mur à côté de deux prises électriques classiques

J’ai pris pour exemple une installation de prise USB murale dans le cadre de la réalisation d’une installation électrique neuve.

Mais la prise USB murale peut même être installée en lieu et place d’une simple prise électrique.

Il faut alors prendre soin de bien avoir sécurisé la prise électrique à remplacer en coupant l’alimentation électrique au niveau du disjoncteur concerné.

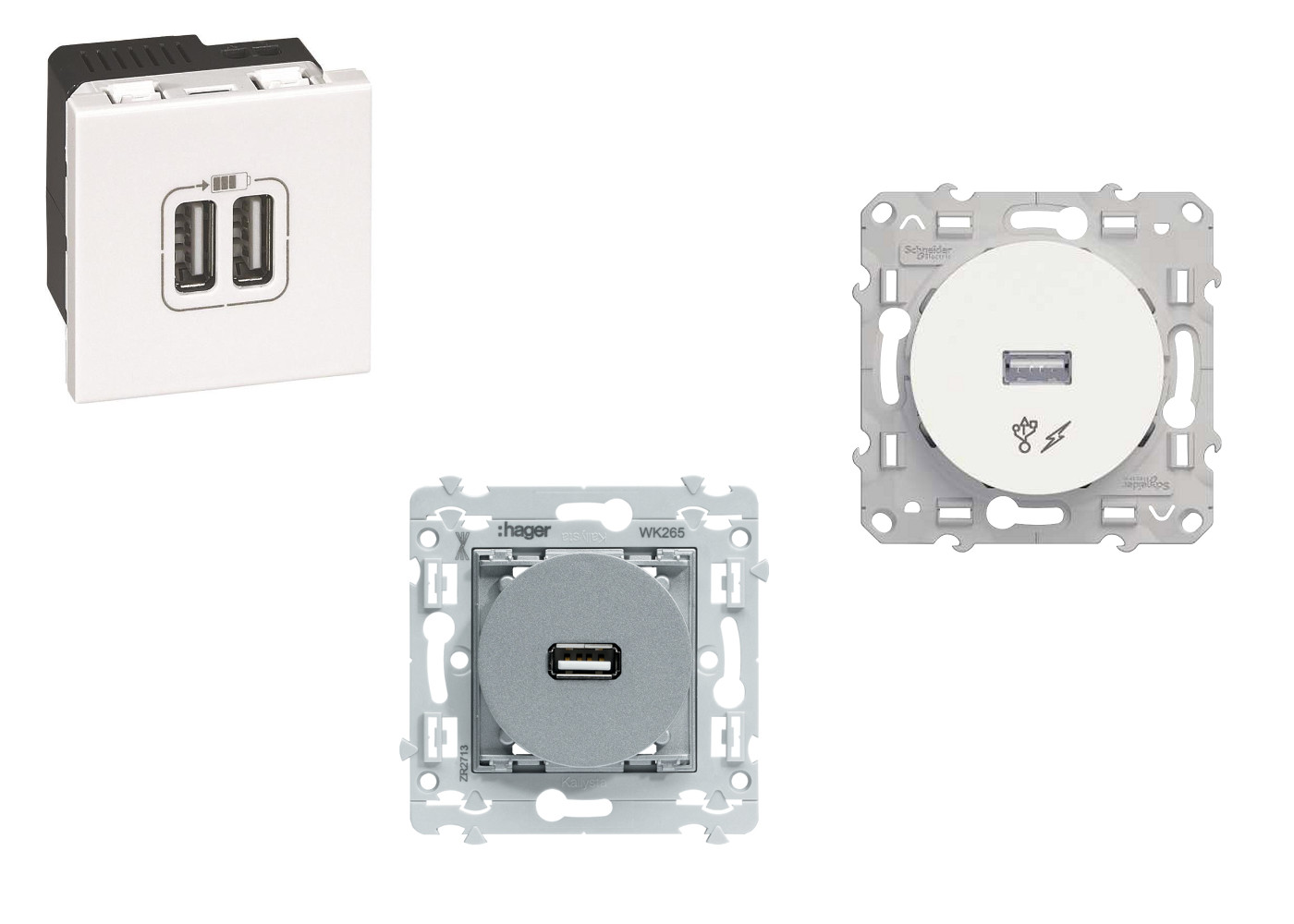

Choix, prix et achat de prise USB encastrée:

Voici quelques modèles que j’ai sélectionné si vous souhaitez vous équiper en prise USB à encastrer.

J’ai choisi les trois marques les plus utilisées au niveau de l’appareillage électrique: Schneider Electric, Legrand et Hager.

Il faut compter sur des tarifs allant de 20 à 40 euros environ pour une prise USB murale.

Les modèles les plus chers sont des prises USB encastrées doubles.

C’est un prix qui est plus élevé qu’une prise électrique classique mais qui apporte une autre fonctionnalité.

Je précise que les références de prises USB à encastrer qui suivent sont des modèles avec connecteurs de type A.

Prise USB murale Legrand:

prise murale et USB Legrand Mosaic

Prise USB Mosaic Legrand 2 ports type A

Prise USB Schneider:

avis prise murale USB Schneider

Prise murale double USB Schneider Electric

Prise USB murale Hager:

Conclusion:

On cherche rarement à rendre l’installation électrique plus fonctionnelle car on pense toujours que ça va complexifier les travaux.

Mais certains composants comme cette prise USB sont des alternatives que vous ne connaissiez peut être pas. Elle est facile à installer et est intéressante si vous envisagez de faire ou rénover votre installation électrique.

En ce qui concerne le symbole à ajouter au niveau du plan électrique architectural, il suffira de positionner une prise électrique avec le symbole USB à côté.

J’ai bien conscience que le prix de cette prise usb murale est un peu dissuasif.

Il n’est pas question d’installer cette « prise USB électrique » partout dans l’installation électrique, mais uniquement aux endroits ou vous savez qu’elle servira.

Vous avez aimé cet article ?
Écrit par Guillaume, électricien expert
Guillaume DENIS
Électricien
Passionné par l'électricité, qu'elle vienne d'un transformateur ou qu'elle soit issue du soleil. Ingénieur électronicien de formation, j'ai décidé de me reconvertir en tant qu'électricien en...
20 commentaires
STREIFF
22 juin 2022

Merci pour ce blog très intéressant et pertinent.
Les générateurs de 5 V = sont des appareils électroniques qui n’ont pas une durée de vie équivalente à une prise de courant ordinaire ( 3 à 5 ans pour une électronique en service continu pour 40 ans pour une prise de courant) Donc les modèles hybrides condamnent à réduire la durée de vie des prises 220 v.
Je pensais, vu les temps qui courent, qu’il serait facile pour les constructeurs, de rajouter un système d’interruption de l’alimentation du transfo en 220 v lorsque l’on retire la prise usb du socle. Simplement un petit système de levier assujetti à la prise usb qui actionne un micro interrupteur.Cet interrupteur serait adapté à la très faible intensité du système. Il paraît insensé que les normes actuelles tolèrent une consommation passive d’un équipement perpétuel domestique.

Christian DUVAL
1 août 2021

Cela me semble intéressant dans les lieux où la prise USB sert très souvent et les lieux où le transport des chargeurs individuels sont gênants.
Je pense par exemple aux refuges de montagne où l’on voit tous les soirs une trentaine de smartphones en recharge, en particulier sur les treks au Népal.
Peu de soucis avec la consommation à vide : quand il n’y a pas de visiteurs, le courant général est coupé, de plus il est souvent fourni par le soleil.
Pour ma maison en Savoie j'(ai installé sur mon bureau 2 prises encastrées dans le bureau ces prises sont mixtes sur un seul boitier (220 V AC et 5 V DC) et je suis satisfait depuis 3 ans ( 0 panne) par la charge rapide du smartphone en cas d’oubli de charge lente pendant la nuit sur un chargeur mobile.

YDB
2 mai 2020

Une petite précision : il ne s’agit pas d’un transformateur 240 V/5 V, mais d’un adaptateur ou alimentation à courant continu.
En effet le transformateur transforme de l’alternatif en alternatif. Derrière, il faut un circuit de redressement et filtrage (diodes + condensateur).

Pour ma part, je suis assez pour ce genre d’appareil qui évite de promener les chargeurs. Par contre la durée de vie de l’alimentation plus le rayonnement ne me plaisent pas trop. Si j’installe ce genre de produit je mettrai un interrupteur avec voyant lumineux pour le couper quand je ne l’utilise pas.

Par contre USB-C, USB-2 va rapidement disparaitre. En attendant d’avoir ses appareils en USB-C on peut utiliser un adaptateur USB-C vers USB-2

DUROY Daniel
18 juin 2019

Bonjour,

J’ai acheté deux prises électriques de marque ARTEZO que j’ai encastré dans le mur près de mes tables de chevet dans une chambre. Elles sont design et surtout elles ont la particularité d’avoir un porte USB sur le même emplacement que la prise 2P+T !
Problème, elles font du bruit ! un fin sifflement permanent qui gène dans le silence de la nuit et l’électricien me dit que c’est normal car elles ont un transformateur.
Est ce le cas de toutes ces prises ? ou est-ce une mauvaise qualité de fabrication ?
Avez vous un explication ?
Merci.
Daniel

Ma pomme
3 avril 2019

Tip top comme d’hab, merci pour toutes ces idées

Guy croteau
31 mars 2019

Bonjour. Je suis d’accord avec ceux qui évite de poser ce genre de prise Dans le fond, elles sont dispendieuses et +/- fiable. Nous avons les adaptateurs fournis à l’achat de nos appareils qui font emplement le travail et que nous pouvons trimballer comme bon nous semble et débrancher si nous le voulons bien.
Loin de vouloir juger ceux qui préconisent l’acheter de ce gadget, nous nous avons de la facilité à nous créer de nouveaux besoins.

Laurent
13 février 2019

Bonjour,
Je me joins aux commentaires élogieux concernant le blog, la pertinence des sujets, le soin porté à la rédaction des articles, félicitations.
D’après les commentaires d’acheteurs de prise d’alimentation murale encastrée chez Casto sont unanimement (ou presque) déçus. Moi j’en aurai bien place une (même si je conçois que ça fait cher le gadget) mais ça apporte la sérénité dans les familles où on se pique mutuellement son chargeur 🙂
Sur base des commentaires qui rejoint mon expérience de la longévité des chargeurs USB, je ne suis (hélas) pas (plus) convaincu. Un commentaire ? Une marque à recommander chaudement ?
Merci.
Bonne journée,
Laurent

Florian
3 février 2019

Bonjour,

Personnellement, j’ai testé la prise encastrée double USB Niloé de Legrand que je déconseille fortement, la prise a grillé en moins d’un an et, en regardant les avis sur Amazon, je ne suis pas le seul dans ce cas.
Étant écolo, j’estime qui reste constamment en veille ne répond pas à des critères écologiques satisfaisant et – hormis quelques exception – ces prises n’ont pas d’interrupteur (étant constamment sous tension c’est certainement une de des raison responsable de leur dégradation), pour le remplacer, j’opte pour une prise classique avec une prise avec plusieurs ports USB que l’on peut débrancher si on ne l’utilise pas.

Flo

Sylvain
28 janvier 2019

Bonjour Guillaume,

Merci pour cet article intéressant comme les autres et accessible aux plus novices comme moi.

Je me pause une question (peut être bête). Comment inséré une prise usb encastrée dans une continuité de prises. En effet quand on met plusieurs prises le N L etc entrent et repartent vers la prochaine prise mais ici il n’y a qu’une entrée…?.

Je me demande donc comment faire.

Merci d’avance

Guillaume
28 janvier 2019

Bonjour,

Effectivement, il n’y a pas de bornes de pontage sur le modèle que je propose dans cet article.

La solution? Installer un wago (3 bornes) en fond de boite pour repartir vers le circuit suivant.

Cordialement

Sylvain
26 juillet 2018

Bonjour à tous.
Petit retour d’expérience ;
J’ai installé quatre prise double USB Céline en janvier 2016, très pratiques, elles s’intègrent parfaitement avec le reste de la gamme.
J’étais jusqu’à peu très satisfait de ces prises mais en quelques mois, elles lâchent une à une…
Aujourd’hui la troisième vient de griller…
Résultat, je vais commander 4 prises 2p+t pour toutes les virer.
Conclusion : Super pratique et design mais fiabilité médiocre (2 ans pour des chargeurs à 35€, ça fait chère..)
À bon entendeur

Romain
28 mai 2018

Bonjour Guillaume.

Tout d’abord félicitations pour cet excellent site, richesse de l’information, qualité des écrits et de la présentation, dynamisme… Très bon travail ?.

Étant également installateur j’aurais une petite précision concernant les modèles Legrand c’est qu’ils sont bien plus faciles à monter dans une boîte de 50 de profondeur. Pour le branchement en 2.5 vu qu’ils sont en bout de circuit et que les borniers sont petits et assez fragiles je ne suis pas convaincu que ce soit une nécessité même sur un circuit 20A pour les 10cm entre la prise 2P+T et la prise USB. Et je suis bien de ton avis concernant le cablage des prises en 1.5 quel bonheur surtout avec les ponts !

Bref, c’était juste un avis en passant.

Bien à toi

Guillaume
28 mai 2018

Bonjour,

Merci pour bonne cette suggestion. C’est effectivement plus facile à installer avec une boite d’encastrement de 50mm.

MISPELAERE
18 avril 2018

Si vous vous inquiétez pour un transfo qui délivre du 5V, alors au secours en ce qui concerne les nouveaux compteurs ENEDIS qui transportent des courants haute fréquence dans l’ensemble du circuit électrique avec tout le rayonnement qui va avec, sans parler de tous les circuits électriques qui rayonnent, télévision, antenne, pc, le circuit domestique 50 hz lui-même génère du rayonnement, les PC, … La prise USB est une lilliputienne dans le mode des circuits polluants.

Régis
17 avril 2018

Bonjour,
je ne pense pas qu’il en existe (avec interrupteur) : vous pouvez ajouter un inter à côté de la prise !
pour ma part, j’ai banni ce genre de prise constamment alimentée en pensant à la consommation et aux rayonnements engendrés constamment pour une utilisation très réduite dans le temps : je recharge mon smartphone avec un chargeur sans contact relié à une prise USB de mon ordinateur (que j’éteins en cas de non utilisation !)
Super blog !!!

Oli.
14 avril 2018

Bonjour,
N’existe-t-il pas des prises USB avec un interrupteur intégré, histoire d’éviter de laisser le transfo sous tension lorsqu’il n’est pas utilisé ?
Merci, super blog !

IDB
23 mars 2018

Le post est sympa.

Le produit moins. C’est mon avis.

Ca revient super cher le port usb là où un simple adaptateur fait aussi bien le boulot. Et puis quand on trimballe son câble on peut trimballer son adaptateur.

Si en plus on considère que l’USB-C arrive en force, je doute que l’USB conventionnel soit un bon choix. Il lui reste de beaux jours devant lui certes.

Enfin pour ma part ça reste un gadget trop cher pour que je lui accorde une quelconque importance.

JLP
18 mars 2018

Juste un petit détail technique. Quand la prise USB s’intègre dans un pontage de PC il ne faut pas oublier de raccorder les fils de terre qui ne sont pas utiliser sous peine de voir la continuité de terre rompue.

Marie
15 mars 2021

Bonjour. De les raccorder où ?

Ekoloman
18 mars 2018

Bonjour
Les remarques faites se justifient, comme celles de Mr John. Disons que ce type de prise est à voir plutôt comme une amélioration de service possible dans une maison ou dans un bureau ou chacun pourrait recharger son portable, mais comme il faut toujours un fil en pôche, le cable USB ou celui de son petit transfo habituel ne varie pas trop l’usage.
Question technique par contre, est-il possible de réaliser ce type de circuit avec un transformateur plus puissant au tableau général pour alimenter toutes les prises USB d’un local ? (Techniquement oui mais est-ce proposé par les revendeurs de matériel comme celui cité ? Tout en tenant compte que le circuit de ces prises est en courant continu…)
Salutations

John
17 mars 2018

et quand le transfo est mort (d’ailleurs, quelle durée de vie ?), il faut remplacer la prise USB. D’autre part, la prise USB » condamne » l’évolution.
Si, à la base, on installe une Prise de Courant, et bien, on dispose de plus de fonctionnalité.
On peut brancher et débrancher le transfo, juste quand on en a besoin, et retrouver l’usage de la PC.
Et je pourrais également parler du problème d’électrosensibilité.
On se retrouve en permanence avec un champ électromagnétique
à coté de la tête de lit (par exemple).
Peut être infime, mais permanent et avec l’accumulation…
Vous parler de la Box et compagnie, pourquoi ne pas utiliser les ports USB
de ces appareils qui produisent déjà le courant nécessaire, et finalement perdu ?
Ce n’est pas tant la question du coût du kWh qui me préoccupe,
mais si dans tous les logements, on installe disons 3 USB (ce qui est peu),
3 x 600W = 1,8kW par an par logement.
L’INSEE dit qu’en 1996, il y a 35 millions de logement.
35m x 1,8kW = 63 GW
Donc, il va falloir agrandir notre parc nucléaire, juste parce que les prises USB Céliane sont jolies et tendance ?
J’y vois tout de même un aspect positif, les chargeurs premier prix du commerce proposent rarement 2,4A de charge (parfois 500mA ne permettent pas de charger convenablement les batteries, et l’allongement du temps de charge ne leur est pas bénéfique, me semble-t-il ?)
En tout cas, merci pour votre blog de qualité.

hervé
18 juin 2018

Je corrige : 3 prises de 0.7W x 35 millions de logement = 73MW
On peut le faire avec une dizaine d’éoliennes récentes 😉
Le problème est que les chargeurs évoluent, il y a les normes Quickcharge V1 V2 V3 etc…

Rodrigue CHOUAKE
13 septembre 2018

erreur! c’est 0,07 x 3 = 0,21. 0,21 X 35 000 000 = 7,35 MW

Guillaume
17 mars 2018

Bonjour,

Je n’ai pas de réponse argumenté et agrémentée de sources pour parler de l’électrosensibilité.

Concernant la consommation des transformateurs USB, c’est exactement pareil si un transformateur de chargeur de téléphone resté branché sur la prise électrique. Ce n’est pas ici que le combat se joue.

Cordialement

John
12 mars 2018

soit un minimum de 600W par an et par prise…

Guillaume
12 mars 2018

Effectivement c’est exact,

Revenu au cout du Kilowattheure, c’est assez négligeable.

Il faut plutôt se pencher sur les Box et compagnie qui consomment bien plus à l’année

alex elec
7 septembre 2018

effectivement la box consomme bien aussi.

Dd
3 décembre 2019

600Wh
Vos unités cher monsieur! Energie et puissance sont deux choses différentes

colonelMoutarde
12 mars 2018

Bonjour,
Une question, comme il y a un transformateur et qu’il est constamment sur le réseau. Quelle est la consommation moyenne de ce genre de dispositif lorsque pas de téléphone branché ? Pour avoir une conso annuelle minimum…

Guillaume
12 mars 2018

Bonjour,

D’après les informations constructeur, consommation en veille inférieure à 0,07W.
