Coffret de communication NALTO avis électricien

Quand il faut acheter un coffret électrique, le choix se porte rapidement sur les grandes marques de matériel électrique. Mais pour le coffret de communication, il y a clairement un trou dans la raquette chez ces constructeurs. Les prix sont élevés et plutôt dissuasifs.

Vers qui se tourner alors? Vers d’autres marques et vendeurs indépendants qui proposent des coffrets de communications bien équipés à un prix abordable.

C’est un de ces coffrets que je vais vous présenter dans cet article, le coffret de communication NALTO 4 connecteurs RJ45 grade 2 du site bricolagedirect.com.

Caractéristique technique du coffret de communication NALTO:

Spécifications techniques du coffret NALTO:

  • Coffret Grade 2.
  • Arrivée: DTI + DTIO
  • Nombre de connecteurs RJ45: 4.
  • Type de connecteur: CAT6 – catégorie 6.
  • Répartiteur TV: une entrée / 4 sorties
  • Dimensions: 360 x 540 x 85 mm.
  • Indice de protection: IP20.
  • Garantie: 3 ans.
avis du coffret NALTO grade 2

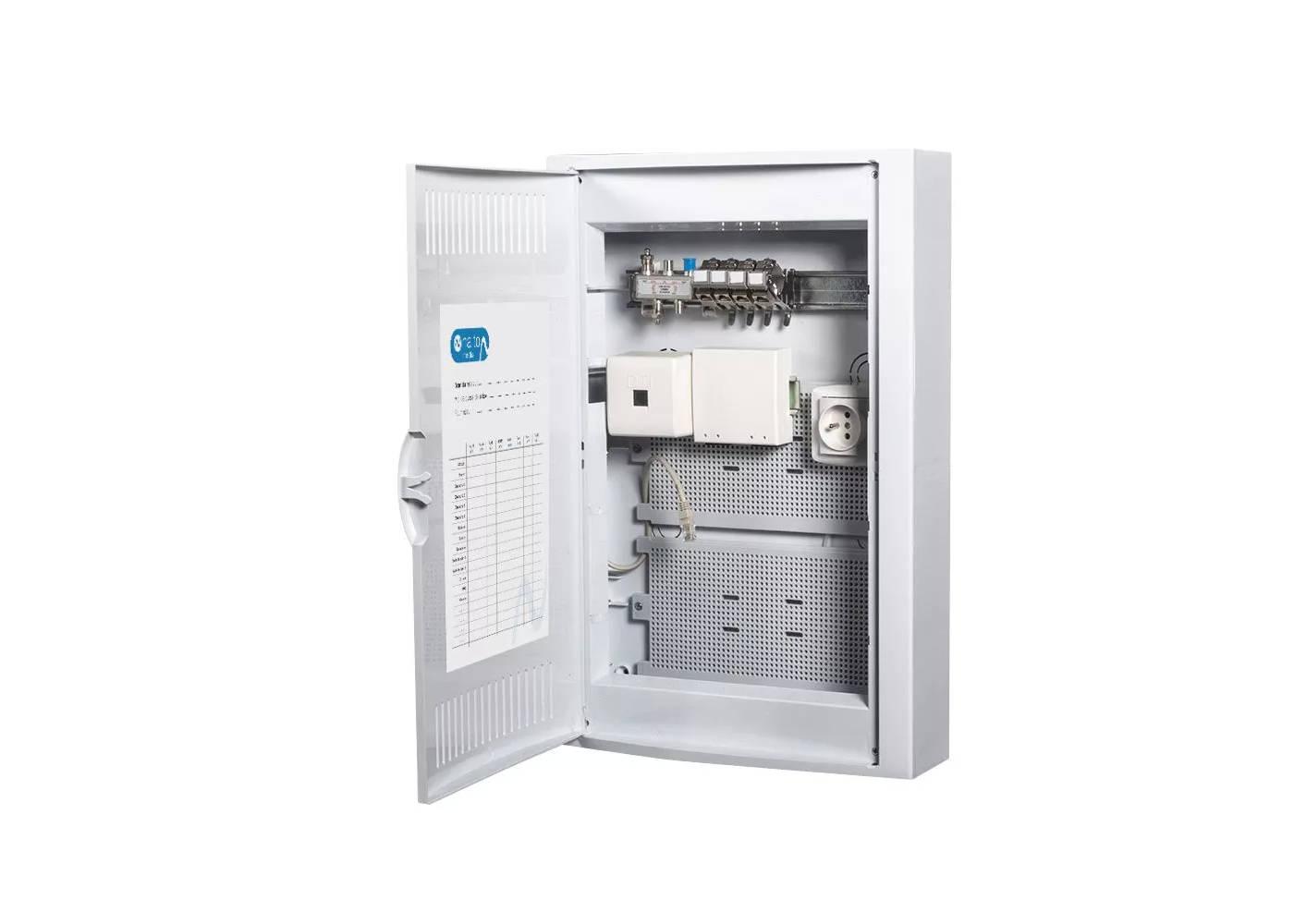

Le Coffret de communication NALTO Grade 2

Un coffret complet:

Ce coffret de communication conçu par bricolagedirect.com est complet avec les éléments suivants:

Un DTI et un DTIO: Ils permettent de créer un point de connexion au réseau analogique ou optique en fonction du type de branchement disponible pour le logement. Une caractéristique intéressante sachant que le basculement vers la fibre optique va se généraliser à l’avenir mais que les anciens réseaux existeront encore probablement longtemps dans les zones reculées.

dtio coffret de communication
DTIO pour la connexion de la fibre optique

Un répartiteur TV et 4 noyaux RJ45: Ce coffret grade 2 permet de distribuer la téléphonie et internet sur les prises RJ45. La TV est quand à elle distribuée via des câbles coaxiaux qui se branchent au niveau du répartiteur TV du coffret Nalto.

Prise électrique: Un coffret de communication permet de gérer la partie courant faible. Mais bien généralement, il faut avoir recours à un appareil qui a besoin d’une source de courant 230V pour permettre d’aiguiller, amplifier ou router les informations transmises dans l’installation réseau. La prise de courant du coffret de communication Nalto est présente à cet effet et permet de s’abstenir de la prise modulaire du tableau électrique souvent loin et pas pratique d’accès pour brancher un routeur ou une box internet.

Un coffret taille XL:

Ce coffret a une dimension qui change de ce qu’on a l’habitude de rencontrer. Effectivement la plupart des coffrets de communication habituels se fixent sur la GTL. Ici ce n’est pas le cas puisque le coffret ce communication Nalto est sous forme “d’armoire électrique” avec des dimensions ne permettant pas une fixation sur goulotte GTL.

Le coffret doit donc être installé sur un mur en saillie avec une arrivée des réseaux qui se fait par le haut, le bas ou encore les côtés du coffret.

Présentation vidéo du coffret Nalto:

Vous pouvez retrouver la présentation de ce coffret ainsi que d’autres explications générales sur les coffrets de communication dans la vidéo réalisée par le site bricolagedirect.com:

Test du coffret de communication de Bricolagedirect.com:

De la place pour la BOX:

L’inconvénient de la plupart des coffrets de communication, c’est qu’ils se présentent sous la forme d’un coffret électrique. Ils s’intègrent esthétiquement parlant sur la GTL mais ne sont pas pratiques à câbler avec une Box ou un routeur.

Avec ce coffret électrique Nalto, c’est le contraire: il y a tout la place nécessaire pour fixer une Box internet ou encore un routeur qui sera alimenté depuis la prise électrique installée dans le coffret de communication.

Voici les dimensions utiles de l’espace réservé à la box:

  • 30 cm de longueur.
  • 20 cm de hauteur.
  • 8 cm de profondeur.
branchement box internet dans coffret de communication
L’espace pour la box ou le routeur dans le coffret de communication Nalto est important

Le coffret est équipé d’une plaque en fond avec un scratch pour fixer le module box ou routeur dans le coffret.

Point important: la ventilation. Effectivement les box internet (ou les routeurs) produisent de la chaleur en fonctionnement et ne doivent pas être enfermé dans un coffret hermétique.

Pour solutionner ce problème, le coffret de communication Nalto de bircolagedirect.com est équipé de grilles de ventilation en façade au niveau de la porte et en fond de coffret.

Aération haute et basse au niveau de la porte du coffret Nalto – ici encore sous plastique de protection
branchement coffret de communication Nalto
Aération en fond de coffret

Un espace de câblage intéressant:

C’est un point concomitant au précédent. La taille XL du coffret Nalto permet d’y installer la box mais aussi de disposer d’un espace de câblage intéressant.

En effet, l’espace en amont des noyaux et du répartiteur TV est conséquent.

branchement des prise de brassage dans un coffret de communication
L’espace de câblage en haut et en bas est bien pensé

Les noyaux RJ45 équipés de rallonges permettent d’accéder à la box ou au routeur facilement.

Du côté noyaux RJ45, on reste sur de l’entrée de gamme à ce niveau. Mais le branchement se fait plutôt facilement à l’aide des repères indiqués sur les prises RJ45 femelles du coffret Nalto. L’ouverture de ces dernières n’est par contre pas des plus pratique.

choisir un noyau pour une baie de brassage dans une maison
Noyau RJ45 Nalto
conseils pour brancher un coffret de communication pour maison
Connexion du support RJ45 Nalto sur le rail DIN du coffret

Alimentation électrique apparente:

La prise électrique intégrée au coffret est munie d’un raccordement par Wago avec des fils électriques apparents.

Ce mode de branchement n’est pas conforme avec la norme NF C 15-100 puisque la connexion avec les wagos, qui s’apparente à une dérivation électrique, doit se faire dans une boite.

Le fil électrique de type H07VU doit également être protégé par une gaine ou goulotte et ne peut circuler directement.

test coffret de communication Nalto
Les fils apparents doivent être remplacés part un câble électrique relié au tableau

Cette élément a été ajouter sur le coffret pour gagner en efficacité mais doit être modifié.

Il faut donc supprimer ce point  de dérivation et amener l’alimentation électrique sous forme de câble électrique depuis un disjoncteur de 16A installé dans le tableau électrique, et brancher directement ce câble à la prise électrique.

Prix et achat du coffret de communication NALTO:

Ce coffret est disponible sur le site bricolagedirect.com en suivant ce lien:

https://www.bricolagedirect.com/tableau-de-communication/3712-product.html

Le prix est intéressant puisque le coffret de communication NALTO est affiché à moins de 90 euros.

Par comparaison la référence 413218 de Legrand est disponible à un tarif supérieur à 100 euros sur le net, avec 4 prises RJ45 mais sans le coffret qui permet de placer et brancher la BOX.

Conclusion:

Un bon produit proposé par le site de vente en ligne bricolagedirect.com.

Le seul point que j’ai relevé, c’est la connexion de la prise électrique qui doit être révisée et raccordée directement à l’aide d’un câble électrique.

Mise à part cette remarque, le coffret est de bonne facture avec tous les éléments qui permettent de créer un réseau courant faible à domicile.

Une mention spéciale à la place disponible pour les branchements et la box internet.
