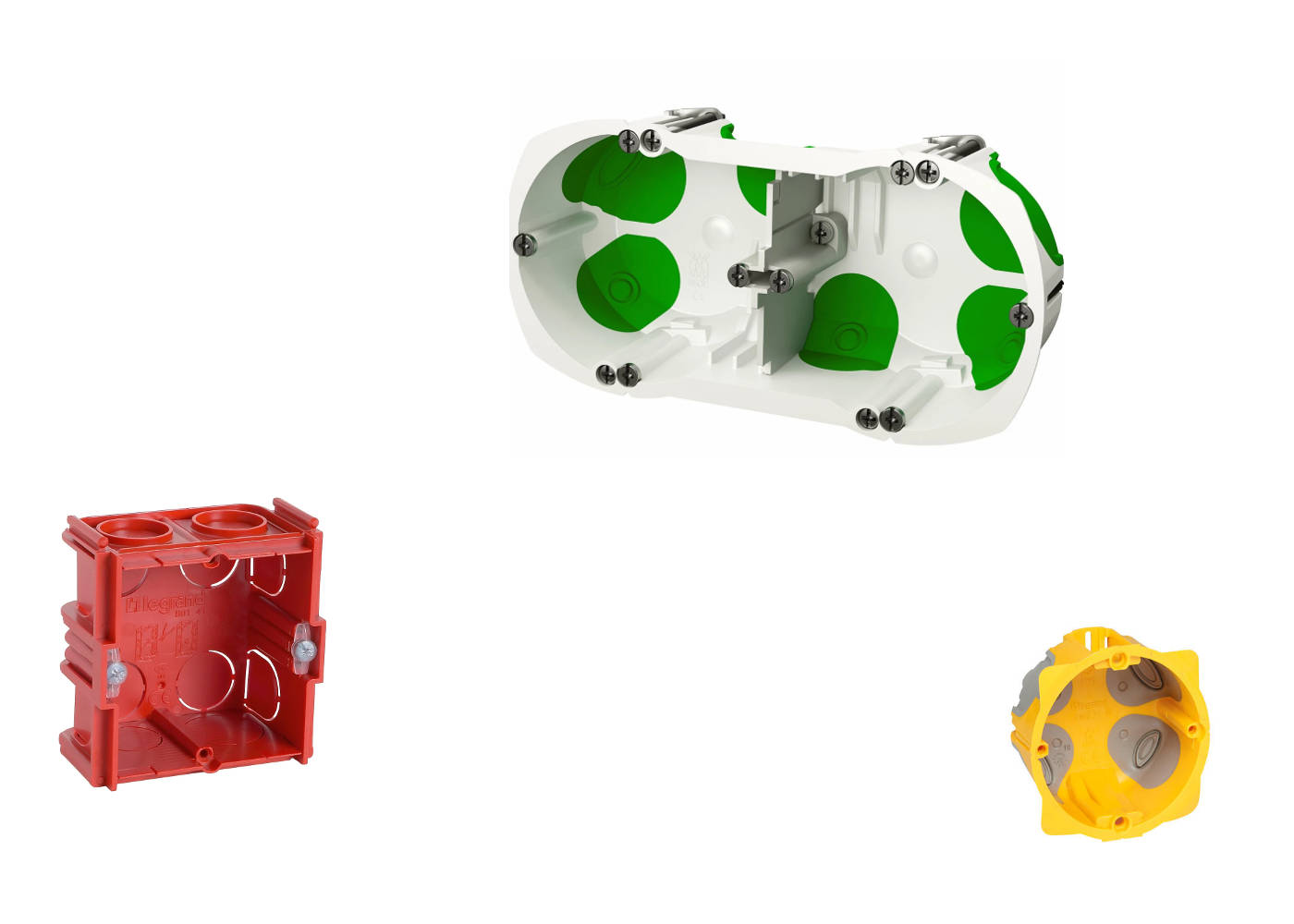

Parfois, le matériel électrique semble tellement basique qu’on ne pense pas qu’il recèle un bon nombre de spécificités. C’est le cas pour la boite d’encastrement, un matériel mis en place très régulièrement dans le cadre de travaux d’électricité.

Ce «boitier électrique» comme on l’appelle parfois, ou encore boite d’appareillage, a quelques spécificités sur lesquelles il y a matière à dire.

Et voici toutes les informations que je peux vous apporter sur la boite d’encastrement au travers des chapitres suivant:

  • Le rôle d’une boite d’encastrement.
  • Comment choisir une boite d’encastrement en fonction des matériaux.
  • Les différentes dimensions.
  • Les éléments qui composent une boite d’encastrement.
  • Les règles d’installation de la boite pour appareillage électrique.
  • L’outillage nécessaire à l’installation du boitier électrique.
  • Quelques références et tarifs d’achat.

Rôle d’une boite d’encastrement:

La boite d’encastrement a un rôle bien particulier.

Elle sert à faire la liaison et la protection entre l’arrivée d’un réseau électrique et le matériel de connexion terminal. Le but, c’est d’assurer la fixation mécanique de l’appareillage au mur.

Pour utiliser des termes plus techniques, la boite consiste à protéger la connexion entre les fils et l’appareillage électrique (d’ou le nom de boite d’appareillage) et de fixer cet appareillage au mur solidement.

Cet appareillage peut être une commande (interrupteur) ou un récepteur (prise électrique ou encore sortie de câble).

Au final, cette boite d’encastrement a presque la même fonction qu’une boite de dérivation (j’aborde d’ailleurs ce point plus en détail dans un chapitre de cet article).

Choisir la boite d’encastrement selon les matériaux et les besoins:

Selon les matériaux:

Le première critère, lorsqu’il s’agit de choisir le boitier d’appareillage électrique, c’est de le sélectionner en fonction du matériau dans lequel il sera fixé.

A ce titre il existe deux variantes de boites pour l’appareillage électrique:

  1. Pour les matériaux creux.
  2. Pour les matériaux pleins.
différence entre une boite d'encastrement pour maçonnerie et pour cloison sèche

A gauche, une boite d’encastrement pour maçonnerie, à sceller. A droite un modèle à installer dans une cloison sèche comme du placo.

Boite d’encastrement pour matériaux:

Un matériau creux est un matériau qui possède une épaisseur avec un vide d’air derrière lui.

Le plus connu est la plaque de placoplatre utilisée pour les cloisons séparatives et les doublages périphériques dans les logements.

La boite d’encastrement vient se fixer à l’aide d’ergots (ou d’étriers) qui viennent se plaquer à l’arrière du matériau.

Boite d’appareillage pour matériaux pleins:

Le matériau plein est un bloc complet de matière qui ne contient pas d’espace vide.

Parmi les matériaux pleins on compte par exemple:

  • Le beton.
  • La brique.
  • Le carreau de plâtre.

Difficile de se servir du même système de fixation que pour le matériau creux.

La boite doit être collée ou scellée dans le matériau.

Pour des besoins spécifiques:

Le choix d’une boite pour appareillage électrique peut aussi être dicté par des besoins techniques.

C’est le cas des boites d’encastrement suivantes:

  • Les boites BBC, ou étanches à l’air, qui possèdent des opercules en caoutchouc à l’arrière pour supprimer les fuites d’air et les ponts thermiques.
  • Les boites blindées ou faradisées pour diminuer les champs électriques qui provoquent des soucis de santé aux personnes électro-sensibles.
boite d'encastrement faradisée, avis

Exemple de boitier d’encastrement double faradisé (ou blindé)

Selon les dimensions:

Les boites d’encastrement existent aussi dans différents formats et dimensions.

Mais c’est un peu plus compliqué que le choix du matériau.

J’ai donc choisi de réserver un chapitre complet à propos de cette caractéristique de la boite d’appareillage.

La boite d’encastrement, différentes dimensions:

La dimension des boites est un critère important, car il rentre dans le choix de la boite d’encastrement.

Elle peut varier:

  • En profondeur.
  • En diamètre.
  • De forme.

Boite d’encastrement, profondeurs 30, 40, 50 et 60mm:

La profondeur de la boite est une première variante au niveau des dimensions.

Il y a en tout quatre profondeurs disponibles pour les boitiers électriques d’appareillage.

La boite d’encastrement profondeur 40mm:

La boite en 40mm est le modèle le plus couramment utilisé.

Il correspond au besoin classique avec par exemple le branchement d’interrupteur ou de prises électriques.

Mais dans des cas bien précis, cette profondeur n’est pas adaptée.

Il existe alors deux variantes, des boites d’encastrement de profondeur 30mm et 50mm (ou aussi 60mm) qui répondent à d’autres problématiques.

La boite pour appareillage électrique de profondeur 30mm :

Elle est utile pour l’installation de boites d’encastrement dans des cloisons peu épaisses.

C’est le cas de figure en rénovation, dans des cloisonnettes en brique qui mesurent 40mm d’épaisseur.

On utilise des boites d’encastrement à sceller de profondeur 30mm pour avoir de la matière pour la fixation en arrière de l’appareillage .

Mais parfois, on cherche le contraire, plus de profondeur pour plus d’espace, c’est le cas de la boite en 50mm et 60mm.

La boite d’encastrement de profondeur 50 et 60mm:

Les boites pour appareillage électrique de 50 ou 60mm permettent de réaliser des connexions et branchements électriques plus facilement.

boite encastrement profondeur 50mm

A gauche un boite d’encastrement 50mm de profondeur, à droite une boite ordinaire de 40mm

Mais elle permettent aussi de stocker des modules sans fils ou type domotique derrière l’appareillage électrique.

En effet, avec une boite classique de profondeur 40mm, il est très difficile d’insérer un module en fond de boite.

C’est aussi le cas pour faire des connexions électriques en fond de boite d’appareillage avec des wagos ou des dominos (même si c’est plus facile que pour les modules).

Les fabricants proposent donc des boites plus profondes pour répondre à ces deux besoins.

Par contre, ce type de boite d’encastrement ne peut pas s’insérer dans toutes les cloisons à cause de la profondeur plus importante.

Alternative à la boite de 50mm – boite avec extension:

Pour insérer les modules domotiques ou sans fil, il existe maintenant des boites avec une petite extension en PVC sous forme de poche. C’est d’ailleurs une boite dite BBC, étanche à l’air (voir ici).

C’est une bonne alternative à la boite de 50mm de profondeur.

Mais son utilisation est limitée au matériaux creux.

boitier d'appareillage électrique pour module domotique BLM

Cette boite d’encastrement de la marque BLM est équipée d’une poche étanche pour insérer les modules domotique et gagner de la place au niveau du câblage électrique

Diamètres de boite d’encastrement, 67 et 85mm:

La deuxième dimension à prendre en compte, c’est le diamètre de la boite.

Le modèle standard mesure 67mm mais il existe un modèle en 85mm.

La boite 85mm est spécialisée pour la prise électrique 32a (j’en parle ici en détail).

Pourquoi un diamètre plus important?

Pour faciliter le cablage et le raccordement électrique de la plaque de cuisson qui se fait avec du fil de section 6mm2 ou du cable 3g6mm2 .

Entraxe de boite d’encastrement, 71mm ou 57mm:

Enfin, la boite d’encastrement peut varier au niveau de l’entraxe.

Cette caractéristique n’est valable que pour des boites d’encastrement de plusieurs postes: boite double, triple ou quadruple.

Dans la majorité des cas, l’entraxe (entre chaque centre de poste d’appareillage) est de 71mm.

Entraxe 71mm boite d'encastrement

L’entraxe entre appareillage est de 71mm.

Mais selon la gamme d’appareillage électrique, on rencontre parfois un entraxe différent de 57mm par exemple.

Il s’agit de cas plutôt rares en neuf.

Cela se fait plus en rénovation, avec les anciennes boites d’encastrement qui possèdent parfois une entraxe de 57mm.

Des boites d’appareillage électrique de différentes formes:

La boite d’encastrement la plus couramment utilisée est le modèle rond avec un diamètre 67mm.

Mais il existe bien d’autres formes pour regrouper les appareillages, simplifier l’installation ou encore répondre à d’autres besoins plus spécifiques.

Voici une liste non exhaustive de formats de boites d’encastrement avec leurs spécificités.

A noter que la notion de profondeur et d’entraxe peut aussi s’appliquer aux différentes formes que je vais évoquer ci dessous.

Boitiers pour appareillage électrique carré:

Dans un premier temps, il existe des boites carrées.

Cette forme de boite d’encastrement existe pour les matériaux plein, ceux dans lesquels il faut sceller les boites d’appareillage.

boite d'appareillage électrique a sceller carrée

Boite d’encastrement à sceller carrée de la marque Legrand

Mais pourquoi avoir des boites d’encastrement carrées ?

  • Pour composer les boites: les boites d’encastrement carrées à sceller s’emboitent pour pouvoir former des boitiers multiples, doubles, triples, quadruples….
  • Afin de faciliter l’alignement: une boite pour matériaux creux est facile à mettre de niveau. J’entends par là qu’on peut procéder à un ajustement après coup. Pour une boite à sceller, c’est impossible. Avec une boite carrée, on peut mettre plus facilement de niveau les axes des vis qui viennent tenir l’appareillage électrique. Si ces axes sont trop décalés par rapport au niveau, l’appareillage électrique ne sera pas droit. Avec une boite d’encastrement carrée, l’alignement est plus facile.
  • Pour plus de volume de cablage: ça ne parait pas, mais une boite pour appareillage électrique carrée permet un gain de volume pour le cablage de +30% par rapport à une boite ronde. Cette différence est calculée entre une boite ronde de 67mm de diamètre et 40mm de profondeur et une boite carrée de 70cm de côté et 40mm de même profondeur. C’est un gain appréciable pour réaliser les branchements électriques éventuels dans la boite.
boite modulable à sceller Legrand

Ces boites d’encastrement carrées s’emboitent pour former des boites multipostes

Le volume est plus importants dans la boite d’encastrement carrée que dans la ronde. Les branchements électriques sont donc plus faciles à loger

Boite d’encastrement multiposte:

Cette spécificité fais varier la forme de la boite, puisqu’une boite multiposte permet d’accueillir plusieurs appareillages électriques.

La boite d’encastrement peut accueillir plusieurs prises ou interrupteurs par exemple, qui sont alors collés les uns aux autres.

C’est pour cela qu’on parle de boites d’encastrement multipostes.

Il existe des boites d’appareillage:

  • Deux postes appelée boite double.
  • Trois postes ou boite triple.
  • Quatre postes appelée boite quadruple.

Au final, ces boites permettent de réunir en un même endroit les différentes commandes ou récepteurs et de mélanger, sous certaines conditions, courant fort et courant faible.

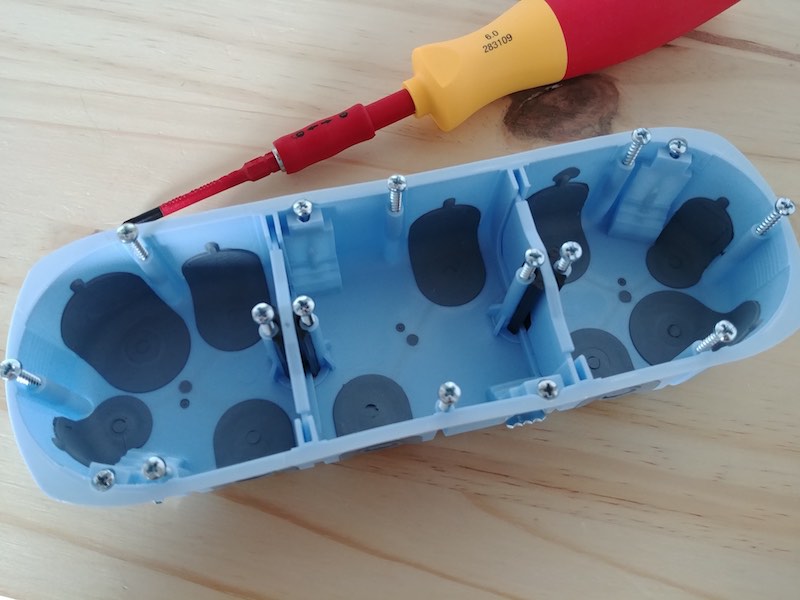

boite d'encastrement multiposte explication fonctionnement

en haut, une boite d’encastrement trois postes. En bas, une boite monoposte

Boite multiposte carrée, grand modèle pour 4 postes:

Voici une forme un peu moins connue de boite d’encastrement.

C’est un modèle carré pour 4 postes.

Ce type de boite d’encastrement est plutôt utilisé pour le branchement d’interrupteurs, de boutons poussoirs ou autres commandes.

Elle permet de loger 4 postes sur une hauteur et une largeur équivalente.

En terme de fonction, c’est identique à une boite 4 postes installée à l’horizontal ou à la vertical. Mais l’esthétisme et l’accessibilité sont meilleurs avec une boite d’encastrement carrée.

Côté modèle, on peut s’orienter vers la référence 080124 26 28 de Legrand.

Mais avant d’installer une boite d’encastrement multipostes carrée de ce type, il faut s’assurer que l’appareillage électrique choisi dispose d’une plaque de finition compatible.

installer une boite d'encastrement carrée

Boite d’encastrement carrée Legrand, utilisée pour rassembler les commandes et interrupteurs au même endroit.

Modèles exotiques:

Enfin, il existe aussi des boîtes pour appareillage pour des besoins spécifiques comme par exemple:

Des boites d’encastrement coupe feu:

Parfois, les préconisations de construction d’un bâtiment imposent d’installer des parois coupe-feu.

Dans ce cas, si la cloison est coupe feux et qu’il faut installer un appareillage électrique dans cette même cloison, il faut poser une boite d’encastrement coupe feu qui n’altère pas la tenue au feu de l’ensemble de la paroi.

Ce type de réglementation n’est pas très commune en électricité résidentielle.

Par contre, c’est une demande un peu plus fréquente en tertiaire.

Boite d’encastrement pour écran tactile:

L’installation électrique domotique se démocratise de plus en plus et l’écran tactile est bien souvent au centre de cette dernière.

Il permet de contrôler les actionneurs (volet roulant par exemple) ou encore de surveiller les consommations d’énergie.

Dans certains cas, il est nécessaire d’installer une boite d’encastrement spécifique à l’écran tactile.

Celui ci n’est plus en saillie mais à fleur de mur pour un effet esthétique plus intéressant.

On peut retrouver la référence Legrand 089379 qui sert à encastrer un écran tactile.

Des boitiers pour appareillage au sol:

Enfin, si les appareillages s’installent le plus souvent au mur, il faut parfois les installer au sol pour des raisons principalement architecturales (un meuble TV au milieu d’une pièce par exemple).

J’en parle d’ailleurs dans un article sur la prise électrique de sol.

Il faut alors installer une boite d’encastrement au sol spécifique.

boitier pour prise électrique encastrée dans le sol

Boite d’encastrement pour l’installation d’une prise électrique au sol

Boitier étanche à l’air (BBC) avec extension pour micro-module domotique:

Je l’ai évoqué précédemment dans la partie dimension des boites.

Ce modèle est un peu à part et plutôt spécialisé pour les installations domotiques avec micro-modules intégrés derrière l’appareillage ou pour les besoins de solution sans fil radio.

Zoom sur la boite d’encastrement pour cloison sèche monoposte:

Maintenant que vous savez qu’il existe de nombreux choix en terme de dimension mais aussi de matériaux, je vous propose de faire une petite « autopsie » du modèle le plus utilisé: La boite d’encastrement simple pour placo.

Cette partie à pour but de vous donner les différents éléments qui constituent une boite d’encastrement, leurs fonctions ainsi que le langage associé.

Une boite d’encastrement pour placo est composée de 4 parties:

  1. Le corps de la boite.
  2. Les collerettes de fixation.
  3. Les entrées sorties.
  4. La partie fixation pour l’appareillage électrique.

Note: pour illustrer mes propos, j’ai choisi le modèle de boite d’encastrement pour cloison sèche 080021 de Legrand.

Le corps de la boite d’encastrement:

La plus grande partie du boitier d’appareillage électrique est constitué par le volume d’installation.

C’est un corps cylindrique (ou carré selon la forme de la boite) dans lequel vient se faire le cablage électrique.

La boite est légèrement conique (pour un modèle rond), avec quatre angles qui ressortent pour avoir une surface d’appui maximale sur le support de fixation.

Enfin, c’est sur le corps que viennent se fixer les différents éléments de la boite d’encastrement.

Les collerettes ou étriers de fixation:

Ce sont des éléments bien spécifiques à la boite d’encastrement pour matériaux creux. Les collerettes permettent de plaquer le boitier dans le support.

Ce sont des mécanismes, appelés aussi étriers, qui viennent s’écarter et se rapprocher grâce à des vis pour appuyer la boite sur le support.

mécanisme boite d'encastrement pour fixation dans cloison placo

Le mécanisme permet de venir serrer le boitier dans la cloison

Les orifices d’entrée / sortie:

La boite d’encastrement reçoit les différents câbles, gaines et fils électriques via des orifices situés à l’arrière du boitier.

Les orifices sont sectionnables pour les boites d’appareillage anciennes ou celle à sceller.

Dans le cadre d’un modèle classique, dit étanche à l’air comme celui que j’utilise dans mon exemple, c’est une membrane en caoutchouc qui permet d’assurer une étanchéité à l’air parfaite.

test boite d'encastrement BBC étanche au fuite d'air

La boite BBC est équipée de membrane à l’arrière à percer pour éviter les fuites d’air

Les éléments de fixation de l’appareillage électrique:

Enfin, la boite d’encastrement est équipée de vis latérales. Elles sont situées dans un axe perpendiculaire à l’axe des vis pour les collerettes.

Ces vis permettent de venir fixer l’appareillage électrique sur la boite d’encastrement.

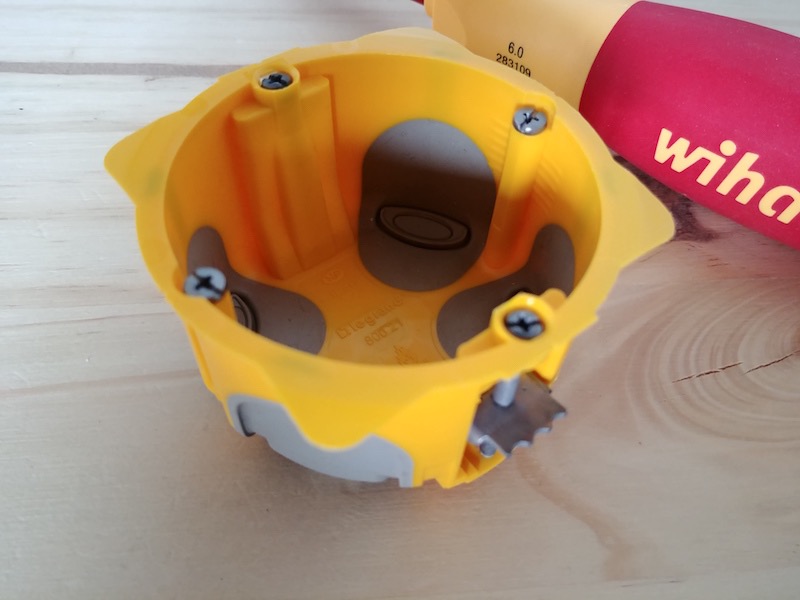

composition d'une boite d'encastrement

Vis de fixation pour l’appareillage électrique

Ces vis font 30mm de long. A noter que parfois, il faut utiliser des vis plus longues quand l’appareillage est éloigné de la boite d’encastrement. C’est la cas par exemple avec un interrupteur installé sur du carrelage. J’en parle ici plus en détail.

Règles de mise en place des boitiers pour l’appareillage électrique:

Parlons maintenant des règles de d’installation de la boite d’encastrement.

Il y a plusieurs informations à voir:

  • Certaines sont issues directement de la norme NF C 15-100.
  • D’autres sont des pratiques d’installation utilisées sur chantier (et qui respectent la norme).

Distance par rapport au sol:

Puisque la boite d’encastrement accueille l’appareillage électrique, elle est donc directement soumise aux règles d’installation des interrupteurs, prises électriques et consorts.

De plus, l’axe de la boite d’encastrement est commun avec l’axe de l’appareillage.

La distance par rapport au sol de l’appareillage électrique et de la boite d’encastrement est donc identique.

hauteur installation boitier électrique pour interrupteur

La boite d’encastrement est installée au même niveau que l’appareillage électrique (ici une boite double).

Il y a alors plusieurs règles données par la norme NF C 15-100 qui concernent la position des boites d’encastrement par rapport au sol fini.

Voici par exemple quelques distances essentielles à connaitre pour réaliser une installation électrique:

  • Les boitiers pour les prises électriques (16 et 20A) sont positionnés à une hauteur minimale de 5 cm par rapport au sol fini. Cette distance est de 12cm au minimum pour une prise 32A. En pratique sur chantier, on installe la boite d’encastrement pour prise électrique entre 20 et 25 cm du sol fini.
  • Les interrupteurs et autres commandes sont positionnés entre 90 cm et 130 cm du sol fini. En pratique, ils sont installés à 120 cm pour un interrupteur va et vient par exemple.
  • Dans les locaux pour personnes à mobilité réduite, les boites d’encastrement pour prise électrique sont installées entre 40 cm et 1,30 m du sol fini. Cette distance est entre 90 cm et 130 cm pour la boite d’encastrement de l’interrupteur.

Cloisonnement interne:

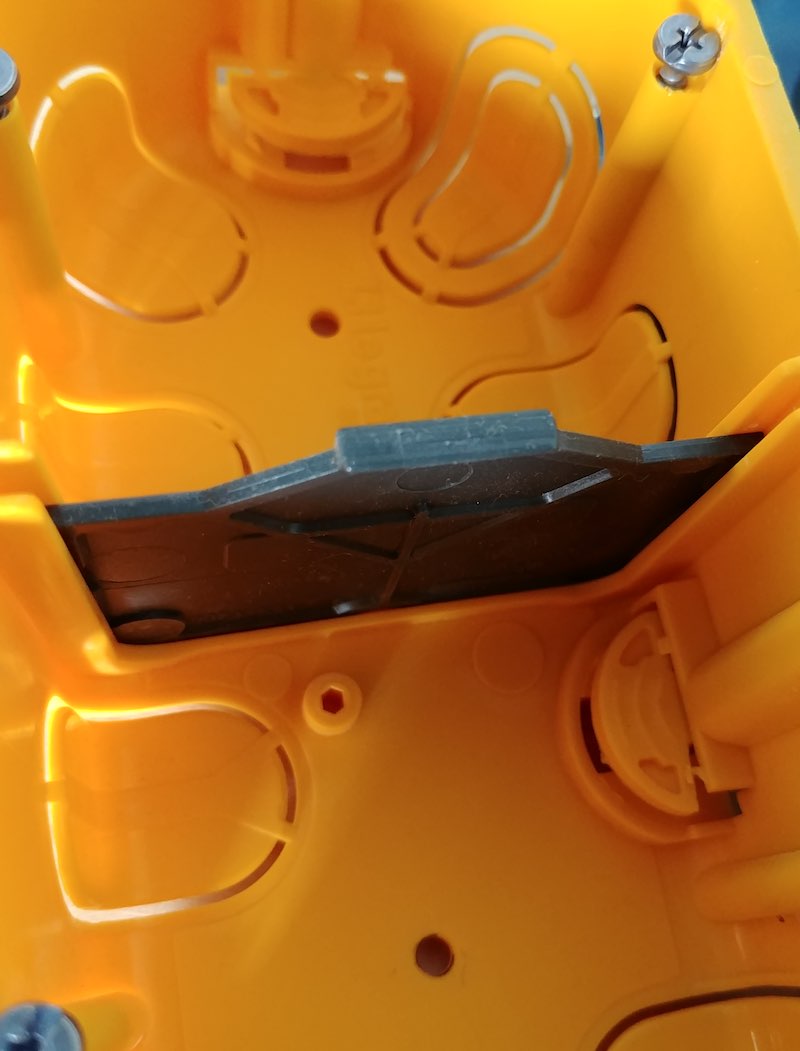

La boite d’appareillage multiposte est souvent équipée d’une cloison interne, qui est amovible.

Elle sert à marquer la séparation entre les réseaux de courant fort et de courant faible dans les boites d’encastrement.

Ces cloisons peuvent être enlevées si il n’y a qu’un type de réseau dans une boite multiple.

A noter que les cloisonnements permettent de rigidifier un peu les boites d’encastrement multiples pour une installation dans une cloison sèche. En effet, les boites 3 ou 4 postes on tendance à s’affaisser parfois au milieu. Avec la cloison de séparation, le boitier garde bien sa forme.

séparation boite électrique schneider electric BBC étanche à l'air

Autre exemple de cloison de séparation dans une boite multiposte Schneider Electric

Boites multiples, installation horizontale ou verticale?

Quand les boites accueillent plusieurs appareillages électriques, on peut se poser la question du sens d’installation, à l’horizontal ou à la vertical.

C’est généralement le bon sens qui dicte la meilleure façon de positionner la boite d’encastrement multiple.

Pour un groupement de plusieurs prises électriques pour un meuble TV par exemple, la boite d’encastrement est installée à l’horizontale.

Pour des commandes type interrupteur, la boite d’encastrement multiple est installée plutôt verticalement.

Fixation des appareillages sur la boite d’encastrement:

Fixation à griffe:

Les anciennes boites d’encastrement étaient dépourvues de vis de fixation.

On rencontre ce genre de problème dans les rénovations et il se pose alors la question de l’utilisation d’appareillage électrique à griffe.

  • Pour les prises, cette utilisation est interdite: il faudra remplacer la boite d’encastrement.
  • Pour les interrupteurs, c’est autorisé.

J’ai écrit un article un peu plus détaillé sur le sujet ici.

Fixation à vis:

La fixation à vis équipe 100% des boites d’encastrement du commerce.

Dans la plupart des cas, le pas de vis est cruciforme.

L’axe des vis de fixation peut se positionner horizontalement ou verticalement, peu importe. C’est la solution horizontale qui est la plus utilisée à la connaissance.

Pour les boites d’encastrement à plusieurs postes, selon la marque, les appareillages électriques peuvent être fixés avec les vis horizontales ou verticales. Selon le cas de figure, cela permet d’ajuster le niveau plus facilement.

Outillage pour l’installation de la boite d’encastrement:

Pour installer une boite d’appareillage électrique, il faut s’équiper d’un certain nombre d’outils.

Certains sont indispensables, d’autres plus évolués et plutôt réservés aux électriciens professionnels qui installent beaucoup de boitiers électriques.

Les outils indispensables:

La scie cloche:

C’est un outil tellement indispensable qu’il est parfois offert et livré avec les lots de boite d’appareillage (ce lot par exemple).

Il faut adapter la scie cloche au matériau dans lequel la boite d’encastrement est installée.

  • La scie cloche « classique » est utilisée pour les matériaux creux comme le placo ou encore le bois.
  • Pour les matériaux pleins ou plus durs, comme la brique ou la béton, il faut investir dans une scie à trépan pour béton, plus onéreuse mais adaptée au support.

La scie guichet:

C’est un outil utilisé majoritairement par le plaquiste. On l’appelle d’ailleurs plus communément scie à placo.

Mais quand il faut installer une boite multiple, il faut terminer l’ouverture et rejoindre les différents trous réalisés avec la scie cloche.

Je vous propose de lire le test de ce modèle, une scie à guichet repliable avec lame de cutter intégrée de la marque Fischer.

scie placo outil pour électricien

La scie à placo est un outil utile pour installer des boites d’encastrement mutliples

Le tournevis:

Enfin, c’est un dernier outil dont on ne peut se passer pour installer une boite d’encastrement pour matériaux creux.

Le tournevis permet de fixer la boite au support faisant tourner les collerettes de fixation.

Très souvent, c’est un modèle cruciforme qui est utilisé.

Dernier point, rien n’oblige à utiliser un tournevis isolé d’électricien dans ce cas.

Mais pour qu’il n’y ait jamais de problème à l’avenir, je conseille toujours, dans le cadre de travaux d’électricité, de travailler avec des tournevis isolés.

Il n’y a de ce fait aucun risque un jour d’utiliser un modèle non isolé pour des travaux électriques sous tension.

La seule recommandation, c’est de toujours utiliser ces tournevis en prenant garde à ne pas abimer les parties isolantes.

Le niveau à bulle:

Pour une boite d’encastrement simple, le niveau n’est pas indispensable puisqu’on peut juger assez facilement de la mise à niveau des vis de fixation d’appareillage. Si il n’est pas parfait, le delta peut se rattraper au moment de la fixation des prises ou interrupteurs.

Par contre pour un boitier électrique multiposte, il faut que l’axe soit parfaitement de niveau.

Le mètre ruban:

Dernier accessoire indispensable: le mètre ruban.

Il sert à positionner la boite en hauteur mais aussi à mesurer l’entraxe pour le perçage des boitiers multiples.

installation des boites d'encastrement à la bonne hauteur

Le mètre ruban est indispensable pour positionner les boites d’encastrement à la bonne hauteur

Je conseille un modèle robuste et de bonne qualité pour plusieurs raisons:

  • Il durera plus longtemps et ne sert pas uniquement aux travaux d’électricité. Autant s’équiper sur le long terme.
  • Il est plus rigide que les modèles de mètres rubans premier prix qui se tordent sur la distance.
  • Il possèdent généralement une double inscription sur les deux côtés du ruban.

Ce modèle Bosch est un exemple de bon mètre ruban.

Les accessoires pratiques pour installer une boite d’encastrement:

Il existe aussi d’autres outils moins indispensables, mais qui permettent de gagner en efficacité pour l’installation des boitiers d’appareillage électrique.

Ils sont plus réservés aux électriciens professionnels qui installent beaucoup plus de boites d’encastrement et qui peuvent gagner du temps.

Le guide d’installation multiposte – gabarit pour boite d’appareillage:

Quand il faut installer une boite d’appareillage électrique multiposte, il faut faire plusieurs trous à la scie cloche.

Ces trous doivent être espacés d’un entraxe commun, 71 mm dans la majorité des cas. Et ces entraxes doivent être de niveau.

Pour faciliter la prise de mesure, il existe des gabarits de perçage pour boite d’encastrement comme par exemple ce modèle Legrand.

C’est un outil 2 en 1 qui remplace le mètre et le niveau.

gabarit de percage pour boite d'encastrement

Exemple de gabarit de perçage

Le couvercle pour scellement / écran anti plâtre:

Quand il faut sceller les boites d’encastrement au plâtre, il y a de forte chance pour que le plâtre rentre à l’intérieur des boites.

Pour éviter ce genre de désagrément et perdre du temps à nettoyer le surplus de platre, il existe un accessoire, l’écran anti-plâtre.

C’est un couvercle qui vient se fixer sur la boite d’encastrement. Par exemple chez Legrand, c’est la référence 080199 (disponible ici).

Le niveau Laser:

Quand il faut installer des appareillages électriques dans une pièce, l’important, en plus de la hauteur d’installation réglementaire, c’est que toutes les boites d’encastrement soient au même niveau.

Pour pouvoir projeter facilement ce niveau partout dans une même pièce et obtenir un résultat parfait, il faut utiliser un niveau Laser (voir par exemple le modèle de Laser Bosch GLL 3-80-CG que je présente ici).

Le niveau Wiha:

Le niveau Wiha référence 42074 que j’ai testé ici dans un article détaillé n’est pas un simple niveau à bulle.

niveau pour électricien wiha pour installer les boites d'encastrement

Ce niveau Wiha est spécialement étudier pour les électriciens et pour faciliter l’installation des boites d’encastrement multipostes

En effet, il est équipé d’un gabarit de perçage et des quelques fonctionnalités pratiques pour l’installation de boite d’encastrement.

C’est un outil bien pensé pour les électriciens et qui a une véritable valeur ajoutée pour l’installation de boitiers d’appareillages, surtout en multiposte.

Quelques questions concernant la boite d encastrement :

La boite d’encastrement sert-elle uniquement pour l’appareillage électrique ?

Si la boite d’appareillage a pour vocation de brancher interrupteur et prise, elle peut aussi servir de boite de dérivation électrique.

En effet, elle réuni toutes les caractéristiques qui permettent de réaliser une dérivation en électricité: protection mécanique et accessibilité.

Il est tout à fait possible de réaliser une dérivation derrière une prise électrique ou un interrupteur.

Mais la boite d’encastrement peut aussi servir uniquement de boite de dérivation, dans la mesure ou elle est fermée par un obturateur.

Peut-on utiliser une boite 67mm pour une prise 32a ?

J’ai évoqué au dessus l’existence de boite d’encastrement plus grande de diamètre 85mm.

boite d'encastrement BBC 85mm et 67mm

La boite d’encastrement 85mm offre un volume de cablage bien plus important que le modèle 67mm. Elle est plus pratique pour réaliser le branchement de la plaque de cuisson 32A.

Mais si elle existe, elle n’est pas pour autant obligatoire.

il est possible d utiliser une boite 67mm de diamètre pour effectuer le branchement d’une prise 32A.

C’est juste que le cablage électrique sera plus compliqué.

Pour pallier à cela et ne pas acheter une boite 85mm il est possible d’utiliser une boite en 50mm de profondeur et/ou des wagos 6mm2 pour simplifier le branchement électrique.

Boite d’encastrement au sol?

La boite d’encastrement s’installe au mur dans presque tout les cas. Je dis presque, car parfois l’appareillage peut s’installer au niveau du plancher.

C’est le cas de la prise de sol.

Alors dans ce cas, faut il un boitier d’appareillage ?

En fait, quelque soit la localisation, il faut un logement physique qui permet de:

  • Protéger la connexion électrique.
  • Assurer une liaison physique durable entre le support et l’appareillage.

Dans le cas de la prise électrique au sol, il faut bien utiliser une boite d’encastrement.

boite de sol pour prise électrique

La prise électrique au sol nécessite l’installation d’une boite d’encastrement

Perçage en 67 ou 68mm?

J’ai réalisé un article complet sur le diamètre de perçage réel pour une prise électrique ici avec les explications techniques.

Je vous donne la réponse: c’est 68mm. Si vous souhaitez allez plus loin à propos de l’explication, je vous laisse consulter ici mon article.

Prix, références et achat de boites d’encastrement:

Il faut savoir qu’il existe beaucoup de marques de matériel électrique et pour chacune d’elles, un nombre important de références de boite d’encastrement.

Je ne pourrais pas vous donner toutes les références du marché, car je ne les connais pas toutes et je risque forcément d’en oublier.

Alors dans cette partie consacrée à l’achat de boites d’encastrement, je vais plutôt vous proposer des liens vers le matériel que j’utilise sur mes chantier.

En général, j’ai toujours un stock de roulement. Par habitude, je me cantonne à quelques marques – Legrand, Schneider Electric et Eurohm – et j’achète selon mes besoins et surtout selon les promotions en cours.

Achat en lot ou à l’unité?

L’achat de boite d’encastrement à l’unité ne se pose pas quand on fait quelques travaux électriques d’aménagement. C’est par exemple le cas pour la rénovation électrique d’une salle de bain.

Mais quand il faut faire une installation électrique complète, c’est intéressant d’investir dans des lots de boites d’encastrement mono-poste pour réduire le tarif à l’unité.

Le nombre installé est souvent assez important et l’affaire est intéressante.

achat de boitier pour cloison sèche en grande quantité

Exemple de pack de 100 boites d’encastrement

Bien souvent, ces lots de boites d’encastrement sont vendus avec un accessoire d’installation comme une scie cloche.

Voici des liens vers quelques lots de boitiers électriques:

Ma sélection de boite d’encastrement:

Le lien pour acheter la boite est disponible en cliquant sur la référence du modèle de boite voulu.

Boites monopostes:

  • Legrand:
    • 080041: Boite cloisons sèches profondeur 40mm.
    • 080051: Boite cloisons sèches profondeur 50mm.
    • 080021: Boite BBC profondeur 40mm.
    • 080031: Boite BBC profondeur 50mm.
  • Schneider Electric:
    • IMT35914: Boite cloisons sèches profondeur 40mm.
    • IMT35915: Boite cloisons sèches profondeur 50mm.
    • IMT35001: Boite BBC profondeur 40mm.
    • IMT35032: Boite BBC profondeur 50mm.
  • Eurohm:
    • 52061: Boite BBC profondeur 40mm.
    • 52063: Boite BBC profondeur 50mm.
boite d'encastrement monoposte schneider Electric

boite électrique simple Schneider Electric

Boites double postes:

  • Legrand:
    • 080042: Boite cloisons sèches profondeur 40mm.
    • 080052: Boite cloisons sèches profondeur 50mm.
    • 080022: Boite BBC profondeur 40mm.
    • 080032: Boite BBC profondeur 50mm.
  • Schneider Electric:
    • IMT35924: Boite cloisons sèches profondeur 40mm.
    • IMT35925: Boite cloisons sèches profondeur 50mm.
    • IMT35000: Boite BBC profondeur 40mm.
  • Eurohm:
    • 52064: Boite BBC profondeur 40mm.
    • 52065: Boite BBC profondeur 50mm.
boite pour placo profondeur 50mm

Boitier électrique double pour cloison sèche Legrand

Boitier électrique triple:

  • Legrand:
    • 080043: Boite cloisons sèches profondeur 40mm.
    • 080053: Boite cloisons sèches profondeur 50mm.
    • 080023: Boite BBC profondeur 40mm.
  • Schneider Electric:
    • IMT35934: Boite cloisons sèches profondeur 40mm.
    • IMT35935: Boite cloisons sèches profondeur 50mm.
    • IMT35031: Boite BBC profondeur 40mm.
  • Eurohm:
    • 52066: Boite BBC profondeur 40mm.
    • 52067: Boite BBC profondeur 50mm.
choix boite d'encastrement pour travaux d'électricité

Boitier Eurohm triple BBC

Boite pour quatre postes (et plus):

  • Legrand:
    • 080044: Boite cloisons sèches profondeur 40mm.
    • 080054: Boite cloisons sèches profondeur 50mm.
    • 080024: Boite BBC profondeur 40mm.
    • 080034: Boite BBC profondeur 50mm.
    • 080124: Boite carrée 2×2 postes
  • Schneider Electric:
    • IMT35944: Boite cloisons sèches profondeur 40mm
    • IMT35945: Boite cloisons sèches profondeur 50mm.
    • IMT35033: Boite BBC profondeur 47mm.
  • Eurohm:
    • 52068: Boite cloisons sèches profondeur 40mm.
    • 51017: boite carrée BBC profondeur 50mm 2×2 postes.
    • 51020: boite rectangulaire 2×3 postes.
boite d'encastrement multiposte pour 4 appareillages

Boitier électrique 4 postes

Boite à sceller:

  • Boitier carré:
    • 080131: boite pour maçonnerie profondeur 30mm.
    • 080141: boite pour maçonnerie profondeur 40mm.
    • 080151: boite pour maçonnerie profondeur 50mm.
  • Boitier rond:
    • 080108: Boite d’encastrement monoposte profondeur 40mm.

Conclusion:

Vous l’avez peut-être compris en finissant la lecture de cet article: la boite d’encastrement est basique, mais il y a quelques données et subtilités à connaître.

Avant de se lancer dans un achat, il faut bien étudier le besoin pour chaque implantation d’appareillage électrique en s’appuyant notamment sur le plan électrique architectural.

Je ne pense pas avoir oublié grand chose, mais si c’est le cas, je vous invite à m’en faire part en commentaire.

Vous avez aimé cet article ?
Écrit par Guillaume, électricien expert
Guillaume DENIS
Électricien
Passionné par l'électricité, qu'elle vienne d'un transformateur ou qu'elle soit issue du soleil. Ingénieur électronicien de formation, j'ai décidé de me reconvertir en tant qu'électricien en...
29 commentaires
Pascal
14 novembre 2023

Bonjour,
Je souhaite remplacer un interrupteur de volet roulant filaire par un interrupteur en wifi (Konyks). Il est dans une boite double avec un interrupteur simple va et vient en dessous. Je dois remplacer la boite d’encastrement qui est un ancien modèle (entraxe 56 mm).
Questions :
-Mon inter wifi mesure 86×86 mm, je vais également acheter un interrupteur va et vient de même dimension (86x 86 mm) pour remplacer l’autre. Pourrais je placer les 2 dans une boite double à entraxe de 71 mm ? j’ai un gros doute, car les ouvertures pour visser doivent être à la moitié des inter je pense, donc 43 mm (86/2). Et donc 43 + 43 pour les 2 inter, ça fait plus que 71 mm (!). Je me trompe quelque part ?
-Me conseillez vous une boite de prof 50 mm plutôt que 40 mm ?
Merci d’avance

serge67
5 mai 2023

Bonjour,
J’ai actuellement un problème car j’etais parti pour poser une série de 4 prises (1x Satellite, 2x Internet et 2 prises secteur dans un mur en parpaing alimenté par une plinthe celiane 80mm (qui ne se fait plus). Je voulais utiliser un boitier batibox multimatériaux (orange) de 4 postes mais je me suis rendu compte après avoir fait le trou dans le mur que le modele avec 4 postes n’existe pas. Les boitier batibox sont les seuls avec un pré percement situé au raz de la boite permettant d’utiliser l’accesoire Legrand pour faire la liaison entre la plinthe et le boitiers d’encastrement dommage!

Greg
10 octobre 2022

Bonjour,
Pour une installation dans une co-propriété.
Je souhaite faire installer au promoteur dans le séjour deux boiîtes de diamètre 68 (dimensions traditionnelles).
Dans chacune des boîtes, il y aurai deux gaines. Une gaine qui interconnecte les deux boîtes. Une gaine dans chaque boîte reliant le tableau électrique.
Quel est le diamètre maximal des gaines, svp?
Diamètre 32, est-ce possible?
Merci d’avance.

Carminas
12 octobre 2022

Bonsoir

En général les boitiers d’encastrement sont prévus pour des gaines de 25 maxi.
Au delà, ce sera du bricolage.
D’autant plus qu’ils n’ont pas la capacité de gérer les connexions pour autant de fils qui passeraient dans une gaine de 32.

eusebius
29 septembre 2022

merci pour la réponse …
j’ai déjà utilisé cette technique dans de la brique plâtrière pour des boites multimatériaux, avec un petit forêt pour minimiser le risque d’éclatement : un peu fastidieux mais cela fonctionne …

dans le béton ou la pierre dure, je n’ai pas essayé pour le moment, mais je le ferai donc la prochaine fois…

vous réservez donc le trépan pour les boites à sceller rondes ?

Guillaume
30 septembre 2022

Oui le trépan pour les boites à sceller rondes, sinon ca fait trop de dégat.

eusebius
29 septembre 2022

bonjour (et bravo pour ce site que je consulte régulièrement)

j’ai récemment dû poser des boites d’encastrement batibox carrées ou rectangulaires dans un mur en béton ou en pierre, et j’ai trouvé cela assez pénible et long :

– le trépan de diamètre standard 68 est trop petit, il faut ensuite « casser les angles » et élargir (la boite fait 71x74mm) ce qui n’est pas forcément simple (j’ai essayé dans des pierres de basalte)

– à la meuleuse 125, on dépasse nécessairement des limites d’une boite simple donc on abime potentiellement le support s’il est fini (rénovation) et on est aussi limité en profondeur à 3cm environ, ce qui pose problème pour les boites de 50 et 60 mm

– avec une meuleuse 230, on passerait en profondeur pour les boites 50 ou 60mm, mais on cisaillerait le support bien trop largement

– pour les supports bruts, une solution pourrait être d’utiliser un trépan plus gros permettant d’inscrire la boite dans l’évidement circulaire (cela passe à partir d’un diamètre de 105mm), pour les supports finis je ne vois pas trop…

quelle technique utilisez-vous les pros pour poser ces boites proprement dans ce type de support ?

Guillaume
29 septembre 2022

Bonjour,

Pour ma part, je trace proprement les boites au crayon au mur, en prolongeant les axes volontairement sur le mur.
J’effectue ensuite plusieurs perçage successifs et je casse ce qui doit l’être. En général, on a très peu de dégâts autour de la boite.
Les axes tracés sur le mur permettent, au moment du scellement, de bien mettre la boite droite (surtout utile pour des boites multiples)

Tchoffo lionel
28 juin 2022

Comment ajouter des photos ?

Carminas
28 juin 2022

Bonsoir

Mettre un lien vers un site hébergeur d’images

Tchoffo lionel
27 juin 2022

Svp j’aimerais savoir s’il y a des inconvénients si on encastre des boîtiers en ouvrant l’arrière de façon à y laisser un vide

Carminas
27 juin 2022

Bonjour

L’arrière rigidifie le boitier.
Si vous l’évider cela ne va pas être top.
En général, la position des encoches pour les gaines permet de partir vers l’arrière.

Tchoffo lionel
27 juin 2022

Ok mais l’importance des boîtiers sont les vis pour fixer les appareillages au mur y a-t-il un inconvénient à les évider pour travailler derrière ?

Michel
20 juin 2022

Bonjour
Les appareils que nous souhaitons installer en cloisons pleines doivent être montés dans des boites conformes à la norme DIN 4907. Je n’arrive pas à trouver les dimensions définies par cette norme. Pourriez-vous me dire où trouver une spécification publique de ce standard et si les boites présentées dans cet article le respectent.
Merci pour votre aide.
Michel

Tellec
8 mars 2022

Bonjour,

Remplacer les anciens boitiers d’encastrement n’est pas une mince affaire. Autant pour les cloisons creuses, la reprise n’est pas trop difficile, mais pour les cloisons pleines surtout en béton ou briques, ce n’est pas de tout repos.

Pour mon cas, j’avais de anciens boitiers conçus que pour recevoir des appareillages à griffes : des transparents pour cloisons pleines, des bleus pour prises et des Arnould transparents pour les interrupteurs.

Je me suis donc attaqué aux cloisons creuses mais j’avais un problème : les anciens boitiers ont un diamètre plus petit que ceux d’aujourd’hui. La seule solution a été d’agrandir le trou proprement avec une lime à placo. Mais le résultat est probant, plus de risque d’arrachage de prises de courant et meilleure fixation que les griffes qui n’accrochent pas toujours bien.

J’ai choisi les Batibox de Legrand et les Energy pour les appareillages placé sur les cloisons donnant vers l’extérieur. Moins de froid rentre depuis ! Impossible pour moi de mettre du 50 mm de profondeur, les cloisons n’autorisent que du 40 hélas !

En revanche, pour les cloisons pleines qui sont en béton armé pour moi, trop de travail. Il faut casser au burin le béton autour du boitier sans endommager les gaines existantes. Du coup, j’ai donc décidé de les conserver en mettant de appareillages à griffes qui accrochent bien.

Qui a réussi à désencastrer des boitiers pour cloisons pleines coulés dans le béton ?

Yoyo
30 décembre 2021

Bonjour, merci pour votre article !
Pourriez m indiquer la marche à suivre pour installer des boîtes d encastrement sur un mur plein en cairon avec le rajout d une plaque de placo seul collé au map ? Quelle type de boite faut-il ? Merci d avance. Bonne journée.

MariusP
9 novembre 2021

Bonjour très bonne article super complet.
Bonjour j’ai une question à vous poser?
Est-ce que pour un simple allumage au lieu de mettre une boîte de dérivation,si je utilise le pot d’encastrement de l’interrupteur comme une boite de dérivation il est accepté par consuel?
C’est interdit ou pas de utiliser le pot d’encastrement de un appareillage comme boite de dérivation?
Merci de votre article merci de me répondre.

Carminas
9 novembre 2021

Bonsoir

C’est bien entendu autorisé
On fait souvent comme cela
Privilégiez des boites de profondeur 50, c’est plus pratique

Edgar B
4 novembre 2021

Bonjour,

article super complet … Je viens tout juste de tomber dessus.
Je rénove mon appart avec ces boitiers BBC … Je galère à faire les ponts lorsqu’il y a plusieurs prises (j’utilise les ponts d’origine), certains de mes amis me parlent de boitiers pré-cablés … Après recherche, je ne trouve pas ce genre d’accessoires … Ca existe ?
A bientôt

Carminas
5 novembre 2021

Bonsjour

Il faudra en savoir un peu plus sur ce qui vous pose problème.

Les boitiers de profondeur 50 facilitent en général le câblage
Il n’existe de boitiers précâblés, mais des prises (doubles, triples, quadruples) précâblées

Fredj
7 juin 2021

Bonjour, je veux savoir est ce que les boîtes encastrable Legrand sont compatibles pour des prises et les interrupteurs Schneider ou pas?

Carminas
11 juin 2021

Bonjour

Oui l’entraxe de fixation des vis est starndard

François MORINI
5 avril 2021

Bonjour Guillaume et Caminas, je projète de rénover l’électricité de ma maison très ancienne. Je veux encastrer les gaines dans divers matériaux. Afin d’optimiser mes saignées, j’aimerai obtenir de vos conseils.
Par exemple, j’envisage dans une saignée verticale arrivant du plafond, d’amener une gaine diamètre 25, comportant 2 fils 1,5 (phase et orange) et 3 fils 2,5 (phase, neutre et terre) jusqu’à un interrupteur, d’y connecter les deux fils 1,5. De continuer avec les 3 autres fils (1m 20 plus long) dans la même saignée verticale dans une autre gaine depuis l’interrupteur vers la prise située plus bas à 20cm du sol.

Dans cet exemple ainsi que pour d’autres, est-il préférable de faire traverser sans les couper, les fils dans le boîtier de l’interrupteur, ou de les sectionner et les connecter à des bornes rapides ?

Dans des videos, les saignées dans les matériaux durs arrivent au centre des trous percés pour les boîtiers.
En regardant de plus près un boîtier BATIBOX, je m’aperçois que les parties prédécoupées pour le passage des gaines, ne passent pas par le centre de celui-ci, mais situés de chaque côtés. Est ce le cas pour tous les boîtiers ?

En vous remerciant par avance, ainsi que le travail accompli au travers de vos forums qui simplifient bien la compréhension des installations électriques.

Neuser
6 janvier 2021

Bonjour , je voulais savoir si la norme impose de rentrée la gaine dans le box étanche sur du placo ? Esque le Consuel accepte que la gaine sois derrière le box ? Merci

carminas
7 janvier 2021

Bonjour

Les gaines doivent obligatoirement pénétrer dans le boitier d’encastrement

Sasha
14 novembre 2020

Bonjour

Les vis de fixation servent normalement à fixer l’appareillage électrique (prises, interrupteurs, etc). Du matériel léger mais parfois soumis à des contraintes relativement importantes (en particulier de traction avec les prises).

Peut-on raisonnablement utiliser ces points de fixation prévus pour l’appareillage pour accrocher directement sur le boîtier une applique murale relativement légère (500g), lorsque l’applique et sa patte de fixation sont tellement petites qu’elles ne permettent pas de percer des trous de fixation pour l’applique (avec usage de chevilles) de part et d’autre du boîtier (même en 40mm) .

En image, voilà ce à quoi je pense (même si ici la réalisation laisse peut-être à désirer) : https://www.cyberloisirs.com/files/2016/11/boite-inseree-support.jpg

J’ai vu qu’il existait notamment chez Legrand un boîtier oblong de 2x32mm (ici par exemple : https://materiels-electriques.fr/boites-placo/877-legrand-lgd080040-3245060800406.html?gclid=EAIaIQobChMI6KKy1-WB7QIV0ed3Ch3NaAI9EAQYAyABEgKfRfD_BwE). Mais même celui là est presque déjà trop grand par rapport à mon applique.

Avec mes remerciements.

Impinna
16 octobre 2020

L électricien a gardé le ‘boîtier métallique âgé de 65 ans (maison construite en 1955) pour mettre un interrupteur après rénovation de tout le circuit. Est ce conforme.? Merci de me répondre sur mon mail personnel. Merci

Umair
14 octobre 2020

Bonjour, merci pour l’article.
On trouve vraiment pas mal d’infos sur votre blog
Une question :
Existe-il un intérêt a poser plusieurs boîte simple pour un multi poste prise par exemple ? Ou bien il est aussi intéressant a poser une boîte double ou triple selon besoin ?
Exemple :
3 prises a mettre en un bloc, je peux choisir 3×1 boîte simple ou une boîte triple.
Quels sont les avantages et inconvénients de chacun

Dupont
22 septembre 2020

Bonjour,
Je cherche des boites de dérivation étanche pour installation en encastrement dans un muret de portail (reprise des câbles d’interphonie, de commande de l’automatisme de portail (contacts sec, 12/24V et photocellules)). Je ne trouve que des boites en pose sur le mur. Existe-t’il un modèle que l’on peut encastrer? Les gaines seront encastrées dans le mur.

philippe26
4 août 2020

Bonjour, merci pour toute ces informations. Je cherche des prises à monter dans des vieilles boites encastrées dans une cloison en brique. Ces boites sont en plastique noir, sont carrées et ont pour dimensions 76mm X 76mm (intérieur) X 35mm de profondeur. Elles ont des encoches internes qui devraient permettre de monter de l’appareillage à griffes. Je n’arrive pas à trouver de prises à monter dans ces boites. Merci d’avance.

Nicolas Delpech
29 juillet 2020

Bonjour, merci pour cet article hyper complet. Ma question concerne le matériel disponible ou à adapter dans le cas de la pose dans un isolant chaux-chanvre (10cm)+ enduit finition chaux-sable (2cm). L’isolant est projeté à la machine est il m’est demandé de poser un boîtier au nu du futur isolant avant la pose de celui-ci. Ensuite une bague à monter sur le boîtier doit permettre de se positionner au niveau de l’enduit de finition. Tout cela impose un positionnement parfait des boitiers scellé s sur un mur pierre. Existe t’il du matériel en diamètre standard (67-64mm) permettant un réglage facile (bague vissable, recoupable…) Est-il envisageable d’adapter du matériel existant (coller un boîtier à la côte voulue dans un bout de gaine fixée au mur qui permettrait le réglage …) Je suis preneur de toute idée permettant de faciliter cette opération. Merci d’avance. Nicolas.

pipout64
10 juillet 2020

Bonsoir.
Merci pour cet article très intéressant comme bon nombre d’autres.
Par contre, comment faire dans une cuisine rénovée avec des cloisons fines ?
Je ne trouve nulle part des boîtes d’encastrement 2 ou 3 postes en 30 mm.
Comment faire si ça n’existe pas ?
Prendre des boîtes d’encastrement carrées 30 mm et les « assembler » ensemble ?
Comment faire avec mes 3 prises prises dooxie précâblées ?
Et si les boîtes d’encastrement carrées 30 mm sont assemblées, je dois donc mettre 3 prises dooxie simple et au niveau des plaques de finition (carrées et pas rondes, forcément), ça passe ?
Merci d’avance pour vos réponses.

Guillaume
11 juillet 2020

Bonjour,

Les boites carrées 30mm de profondeur (de chez Legrand) s’assemblent pour former des boitiers doubles, triples ou quadruples.

Attention cependant, je déconseille ces boites en 30mm pour les prises. La profondeur des mécanismes de prises électriques est parfois trop importante par rapport à la boite et au logement pour les fils électriques.

Cordialement

pipout64
11 juillet 2020

Bonjour Guillaume.
Merci pour votre réponse.
Cela signifie qu’il faut assembler 3 boites d’encastrement et ensuite insérer des prises simples (unitaires) donc pour les prises triples pré-câblées, c’est mort !
Et une fois toutes les prises côte-à-côte, il faut mettre des plaques de finition unitaires ou une plaque triple ?
Pour les prises 230 V dans les boîtes d’encastrement 30 mm, Legrand a créé des prises Dooxie 230 V 16A spécialement faites pour les faibles encombrements; ce sont le Dooxie Easyréno.
Merci pour vos lumières.
Bonne journée.

Carminas
11 juillet 2020

Bonjour

Je ne pense pas que les prises précablées soient prévu pour les profondeurs 30.
Il faudra donc mettre des prises individuelles que vous câblerez vous même.

A noter que chez Schneider il y également des prises spécial rénovation, prévues pour les profondeur 30.

Guillaume
11 juillet 2020

Bonjour,

Oui il faut assembler les trois boites d’encastrement et mettre ensuite une plaque triple (l’entraxe est de 71mm).

Travaillant très peu avec Legrand, je connaissais la gamme dooxie mais pas la référence EasyRéno. C’est intéressant, merci!

Laurent
9 juin 2020

Bonjour,

Est-il possible d’utiliser des boites cloisons sèche pour les murs pleins?
je l’ai déjà fait mais je ne sais pas si cela est au normes

Didier
24 avril 2020

Merci pour votre retour.
En fait, dans cette cloison il y a déjà:
– deux interrupteurs qui commandent des appliques. Nous voulons conserver l’emplacement des appliques mais il faut écarter les interrupteurs car sinon ils vont être cachés par la tête de lit
– deux prises électriques à chaque angle de cette cloison. Il faut changer ces deux prises vieillottes et leur ramener la terre.
Il n’y a donc aucune création et si à l’origine l’électricien avait réussi (mais il n’y a pas de boîte d’encastrement) à installer tout ça sans traverser la cloison, pourquoi le nouvel électricien n’y arriverait il pas?

Carminas
25 avril 2020

Oups attention au 2ème lien, je me suis trompé, c’est une prise sans terre.

Carminas
25 avril 2020

Bonjour

Dans certains séries, il existe des prises qui tiennent dans un boitier de profondeur 30.
Par exemple :
https://www.legrand.fr/pro/catalogue/42735-2pt-faible-profondeur-30-mm/prise-de-courant-easyreno-2pt-faible-profondeur-dooxie-16a-finition-blanc
https://www.se.com/fr/fr/product/S525033/odace%2C-prise-de-courant-2p-blanc%2C-%C3%A0-griffes%2C-connexion-%C3%A0-vis/?range=60324-odace&parent-category-id=88123
Reste que c’est un peu galère à poser, il n’a peut être pas envie de s’embeter.

Didier
26 avril 2020

Merci Carminas.
Qu’il n’ait pas envie de s’embêter, ok, mais s’il y a moyen d’éviter de traverser la cloison, il devrait le faire, non? Je ne vais pas refaire de l’enduit et de la peinture de l’autre côté juste parce que l’électricien n’a pas envie de s’embêter

Didier
23 avril 2020

Bonjour,

Hier un électricien est venu à la maison pour un devis et il a tiqué sur un cloison en brique. Il nous a dit que puisqu’elle faisait 5 cm d’épaisseur, il serait obligé de la traverser entièrement. Je m’en étonne car je vois qu’il existe des boites d’encastrement de 3 cm de profondeur. Et donc:
– quand on utilise ce type de boîte d’encastrement, on est obligé de creuser un trou de 5 cm de profondeur?
– l’électricien n’a pas envie de s’emmerder?

Merci pour vos réponses

Guillaume
24 avril 2020

Bonjour,

Les boites d’encastrement de 30mm de profondeur ne sont adaptés que vous les interrupteurs.

Il faut 1cm de platre derrière la boite. En général quand on scelle une boite dans une cloison de 50mm, il y a du rattrapage à faire avec le plâtre mais c’est faisable.

Cordialement

frich
22 avril 2020

merci pour votre article,
J’ai besoin d’installer des boîtes d’encastrement dans une cloison en béton cellulaire (siporex).
Je suis devant un dilemme : pour la facilité d’exécution j’aurais voulu faire des trous à la scie cloche. Je ne trouve pas de boîte d’encastrement ronde de 50mm de profondeur pour la maçonnerie. ( Pratique pour le repiquage du circuit de prises ). Puis-je utiliser des boites multi matériaux ?
merci.

Carminas
22 avril 2020

Bonsoir

Oui prenez une boite multimatériaux

Meduze
24 décembre 2019

Bonjour
Je n ai pas trouvé dans votre article le boitier qui me pose souci dans ma cuisine car je n arrive pas à y encastrer une prise.
Elle est de couleur jaune avec un diamètre de 5.7 cm environ et des petites griffes triangulaire tout autour du diamètre extérieur qui s encastrent également dans le mur en placo.
Je n arrive pas à savoir ce qui peut bien se monter dedans (prise ou interrupteur ?).
Si quelqu’un a une réponse il serait bienvenu…

Carminas
25 décembre 2019

Bonjour

Un lien vers une photo ?

BN
5 juillet 2019

Merci pour ce site, qui est devenu pour moi une référence pour toute question concernant l’électricité 🙂
Pour ce qui est des boîtes de dérivations, il me faudrait en installer une en saillie (pas le choix, mur porteur en copropriété) afin de rallonger un circuit électrique, mais esthétiquement les boîtes en saillie ne me conviennent pas.
M’est-il possible d’utiliser une boîte pour cloisons sèches et de l’encaster dans un coffrage en MDF lui-même accroché au mur ? Le devant du coffrage serait un cadre, et le couvercle de la boîte de dérivation serait au-dessus du mdf permettant l’accès au câblage.
À l’intérieur du coffrage (entre la paroi MDF et la boîte de dérivation) je compte les protéger par gaine icta (je suppose que c’est obligatoire ?), puis faire mes connections à l’intérieur de la boîte de dérivation elle-même, bien évidemment.
Les fils/câbles arriveraient au coffrage par gaine icta (celles-ci sortent du mur directement). Elles en repartiraient soit par goulotte PVC, soit par gaines icta que je coffrerais aussi en mdf (si cela est permis).
Pourriez-vous confirmer que cette solution est envisageable et respecte les normes ?
Merci par avance !

Pascal Maugendre
7 juillet 2019

Bonjour,
à moins que j’aie mal compris la description, je pense que cela existe déjà tout fait. « Tableautin » de marque « Michaud » (ou autre marque) en dimension diverses et variées comme par exemple la référence fabricant « R150 ».
le lien fabricant – https://www.michaud.fr/reference-produit-habitat-131-tableau-plastique-demontable.htm
Il y en a d’autres…
A bientôt.
Pascal

BN
8 juillet 2019

Merci beaucoup pour le tuyau ! Dans le cas présent il me faut du sur-mesure, mais ces tableaux Michaud pourront peut-être me servir par la suite, je ne savais pas qu’ils existaient. 🙂

Carminas
5 juillet 2019

Bonsoir

Je n’ai pas bien compris si c’était en intérieur ou en extérieur.
En extérieur, pas possible car pas étanche
En intérieur pas de problème

BN
7 juillet 2019

Bonjour

C’est bien à l’intérieur. Je vais utiliser du cable r2v pour les départs, donc pas besoin de gaine dans la boîte en MDF il me semble. Merci beaucoup pour votre réponse ! 🙂

Eiffel
2 juillet 2019

Merci pour cette description claire et complete du sujet – ce tour d’horizon donne une bonne idee des options disponibles et des choix a faire…

Laisser un commentaire

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *
