Embout de câblage obligatoire et pour quel type de fil électrique?

0
132

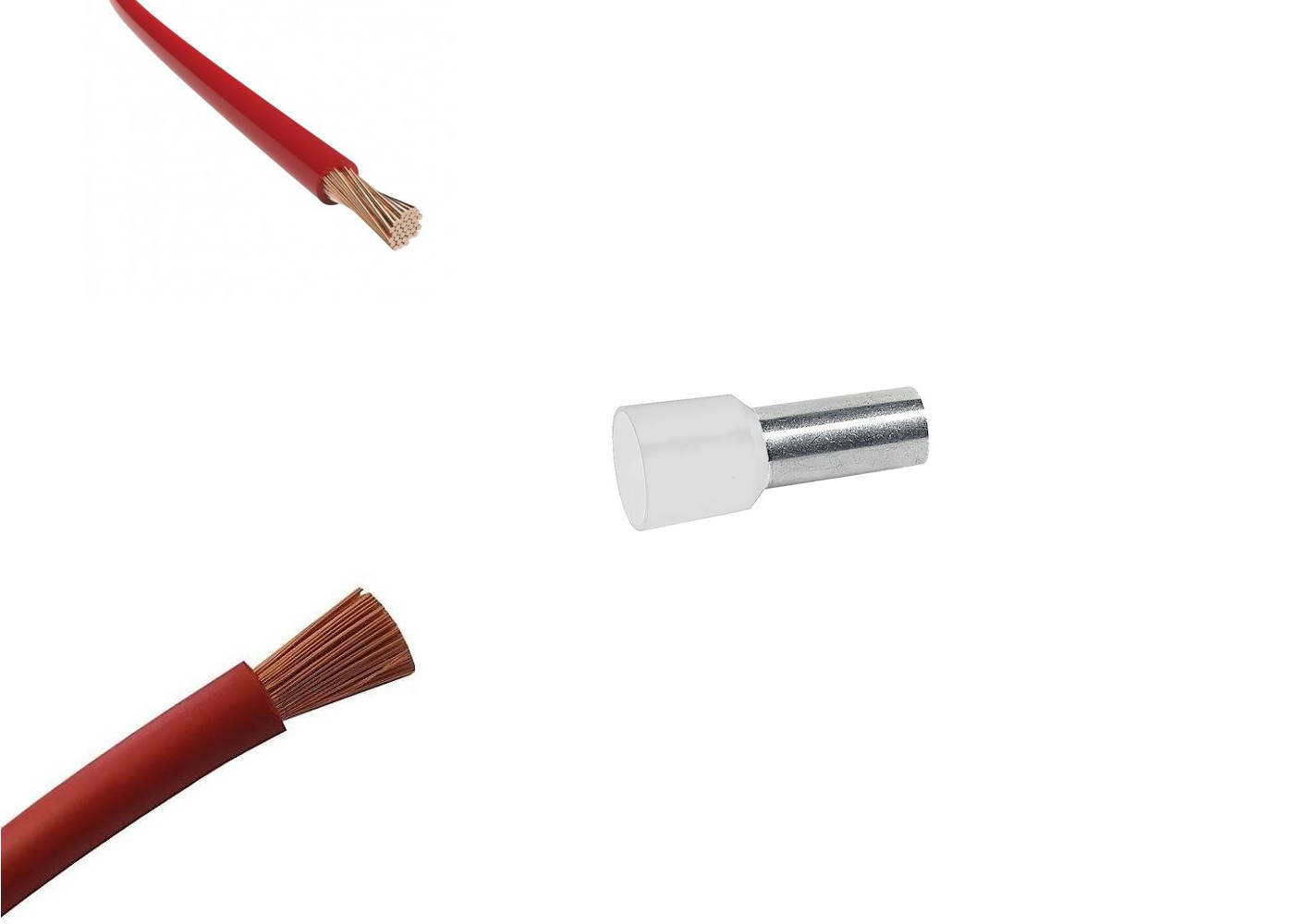

l'embout de câblage est il obligatoire?

J’ai évoqué dans un de mes anciens articles l’intérêt d’utiliser du fil électrique type H0YVK (c’est ici).

Du fil souple qui présente plusieurs brins très fins.

Dans ce cas de figure, j’ai expliqué qu’il fallait utiliser des embouts de câblage.

Mais on m’a aussi posé la question à propos du fil rigide type H07VU. Une question intéressante car elle n’est pas dénuée de sens.

La question à propos de l’embout de câblage:

J’ai choisi d’utiliser du fil rigide dans mon tableau électrique pour alimenter les bornes des interrupteurs différentiels en les branchant aux bornes phase neutre du coffret électrique.

Vous indiquez qu’il faut des embouts de câblage pour les fils dit multibrins, or ces fils souples sont fait de plusieurs fils de cuivres tressés.

Faut il utiliser ce type de fil électrique avec un embout de câblage?

L’embout de câblage, à quoi ça sert?

L’embout de câblage (que vous pouvez retrouver sur la boutique Espace Bricolage) s’utilise avec des fils à âme souple. Ce sont les fils qu’on appelle aussi multibrins car ils sont composés d’une multitude de petits filaments de cuivre.

L’embout de câblage se positionne à l’extrémité de ce fils électrique qui a été au préalable dénudé à la longueur adéquat.

En utilisant un embout de câblage sur un fil multibrins, ont vient solidariser tous les petits fils.

embout de cablage obligatoire pour du fil souple
L’embout de câblage permet d’obtenir une meilleure surface de contact sans détériorer l’âme du fil électrique

Pourquoi faire cela?

Car sans embout, au moment de visser ce fil à âme souple dans un système vissant (domino, cage de disjoncteur à vis), la multitude de fils qui composent le fil électrique à âme souple vient s’écraser sous la pression de la vis.

Il en résulte un mauvais contact, et parfois les fils sont coupés sous la pression de la vis. C’est une source d’accident électrique, avec des possibilités de création d’arcs électriques qui peuvent mener à un départ d’incendie.

L’embout de câblage permet donc de solidariser les fils qui compose l’âme souple.

Il se fixe à l’aide d’une pince à sertir les embouts de câblage qui peut être manuelle ou automatique (comme la référence Knipex que je présente ici).

Embout de câblage obligatoire, oui ou non?
Embouts de câblage installés en amont d’un interrupteur différentiel

Dans quel cas utiliser un embout de câblage?

Pour les fils électriques à âme souple:

J’ai en partie répondu à cette question précédemment.

L’embout de câblage est à utiliser avec les fils électriques à âme souple.

Ce sont les fils dont la dont la dénomination technique, qui renseigne sur la construction de l’âme, finie par les lettre F, H ou K.

Par exemple, les fils H07RN-F ou H07 V-K doivent être utilisé avec des embouts de câblage.

cosse électrique obligatoire sur fil électrique souple multibrins
Sur ce type de fil, c’est embout de câblage obligatoire

Les autres fils électriques:

Les fils électriques avec une âme rigide présente parfois plusieurs fils à l’intérieur.

C’est le cas pour les sections de 6mm2 et supérieures ou les fils sont composés d’un entrelacement de fils électriques rigides.

On pourrait croire que vu qu’il y a plusieurs fils, il faut avoir le même raisonnement que pour le fil électrique multibrins. Mais ce n’est pas le cas.

Les fils électriques H07V-U ne nécessitent pas d’embout de cablage.

exemple de câblage électrique avec du fil souple et du fil rigide
Sur ce tableau industriel, l’arrivée électrique (en haut à gauche en orange) est en fil rigide. Les autres départs (en rouge) sont en fil souple et équipés d’embout de câblage.

Conclusion: l’embout de câblage est il obligatoire?

Ce n’est donc pas parce qu’un fil électrique est constitué de plusieurs fils qu’il faut forcément utiliser un embout de câblage.

C’est selon la nature du fil (âme souple ou rigide) qu’il faut arbitrer.

Dés lors qu’il faut visser un fil souple, il faut utiliser un embout de câblage.



Electricien professionnel, je vous propose de partager mon métier, mes conseils et mes astuces à travers les différents articles de ce blog en électricité. Bonne lecture!
