Attention, article pour les pros (ou pour les passionnés d’outillage): En effet, je vais vous présenter un outil électroportatif qui est rarement mis dans les mains d’un particulier, mais plutôt d’un professionnel: le détecteur thermique Bosch GIS 1000C.

Le détecteur thermique, un outil pour les électriciens?

Avant d’aller plus loin, vu que la thématique du blog c’est l’électricité et tout l’univers autour des travaux et du métier, vous seriez en droit de me demander en quoi un détecteur thermique et plus particulièrement cette caméra thermique GIS 1000C peut servir à un électricien?

Voici les trois fonctionnalités qui m’intéressent dans cet outil:

  1. La détection de température, qui permet de réaliser des inspections pour les tableaux électriques.
  2. La prise de mesure d’humidité afin de qualifier la nécessité d’installer une VMC (Ventilation Mécanique contrôlée).
  3. La détection des ponts thermiques au niveau des passages des réseaux ou des appareillages électriques.

Caractéristiques techniques du détecteur thermique Bosch GIS 1000C:

Spécifications constructeur

Ce détecteur thermique est un produit très complet proposé par Bosch dont voici les spécifications constructeur:

  • Plage de mesure: -40°C +1000°C
  • Précision de mesure IR: +/- 1°C
  • Résolution: 0,1°C
  • Précision de mesure de l’humidité d’air relative: +/- 2%
  • Diode laser: Classe laser 2, 635nm
  • Alimentation électrique et durée de service:
    • Batterie 10,8V Li – 5h
    • Pile 1,5V LR6 AA x4 – 3h
  • Mémoire d’images: supérieure à 200
  • Type de mémoire: mémoire interne
  • Format de fichier image: .jpg
  • Transfert des données: microUSB, Bluetooth
  • Protection contre les chocs: 1 m
  • Longueur: 14 cm
  • Largeur: 9 cm
  • Hauteur: 21 cm
  • Poids: 0,6 Kg
  • Type d’écran: Ecran LCD TFT
  • Taille de l’écran: 2,8″
  • Température de service: -10 – 50°C
  • Portée: de 10 cm à 5 mètres
GIS 1000C detecteur thermique Bosch avis test blog electricite

Le détecteur thermique Bosch GIS 1000C avec la malette de transport L-Boxx

La caméra thermique est livrée dans une L-BOXX et est alimentée par une batterie 10,8V (possibilité de l’alimenter à l’aide de 4 piles AA).

Mesurant quelques 20cm de hauteur et environ 600 grammes, la prise en main du détecteur thermique est aisée pour faire les mesures (je reviens un peu plus en détail dans le chapitre suivant).

Visée Laser et cellule de détection thermique:

Le détecteur thermique est équipé de deux systèmes de mesure:

  1. Un capteur d’humidité d’air et de température ambiante (au dessus de la gâche de mesure).
  2. Une caméra qui permet de réceptionner les faisceaux Laser pour la mesure des données de surfaces.
Bosch GIS-1000C lentille temperature humidite

Le détecteur thermique GIS Bosch est équipé de deux systèmes de mesure

La caméra et le système de mesure de température et d’humidité sont protégés à l’aide de deux caches rouges à retirer avant chaque mesure:

GIS 1000C Bosch protection

Les capteurs doivent être protégés lorsque l’appareil n’est pas utilisé

Ecran couleur et interface utilisateur du détecteur thermique Bosch:

La complexité d’un outils peut parfois être rédhibitoire: même si il apporte des données supplémentaires utiles, il faut qu’il soit facile à prendre en main.

Heureusement, c’est le cas du détecteur thermique GIS 1000C de Bosch.

Le détecteur est équipé de 10 boutons:

  • 1 bouton ON/OFF
  • 1 bouton pour éclairer dans les zones sombres
  • 1 touche d’enregistrement (au centre des 4 boutons de curseurs)
  • 2 bouton de sélection pour rentrer/sortir des menus et accéder aux données sauvegardées
  • 1 curseur en croix pour la sélection et le zoom avec 4 boutons
  • 1 gâche pour la mesure
ecran détecteur de fuite thermique GIS 1000C

Le système de réglage du détecteur de pont thermique est bien pensé avec des touches accessibles facilement

L’index sert à réaliser la mesure, et tous les réglages du détecteur thermique peuvent se faire uniquement avec le pouce.

L’écran quant à lui est lumineux et bien lisible. Il regroupe toutes les informations qui permettent d’exploiter les résultats de mesure.

visualisation donnees GIS 1000C

l’écran du détecteur thermique est lumineux et les données faciles à interprêter

Les réglages du détecteur thermique GIS 1000C:

L’interface utilisateur du détecteur thermique GIS 1000C est bien pensée et fonctionnelle: la navigation dans les différents menus est intuitive et les réglages nombreux sont faciles à comprendre.

Le réglage de la fonction d’utilisation se fait au niveau de l’écran d’accueil, en passant d’une fonction à une autre avec les curseurs droite/gauche.

Le menu principal est accessible via la touche supérieure à droite du curseur de navigation.

Il permet d’effectuer:

  • Des réglages en relation avec le matériau analysé (plastique, bois, métal, maçonnerie, papier peint..)
  • Des réglages plus fonctionnels liés à l’appareil: connexion bluetooth, seuils d’alerte, heure, date, langue….

Connexion bluetooth de la caméra thermique Bosch:

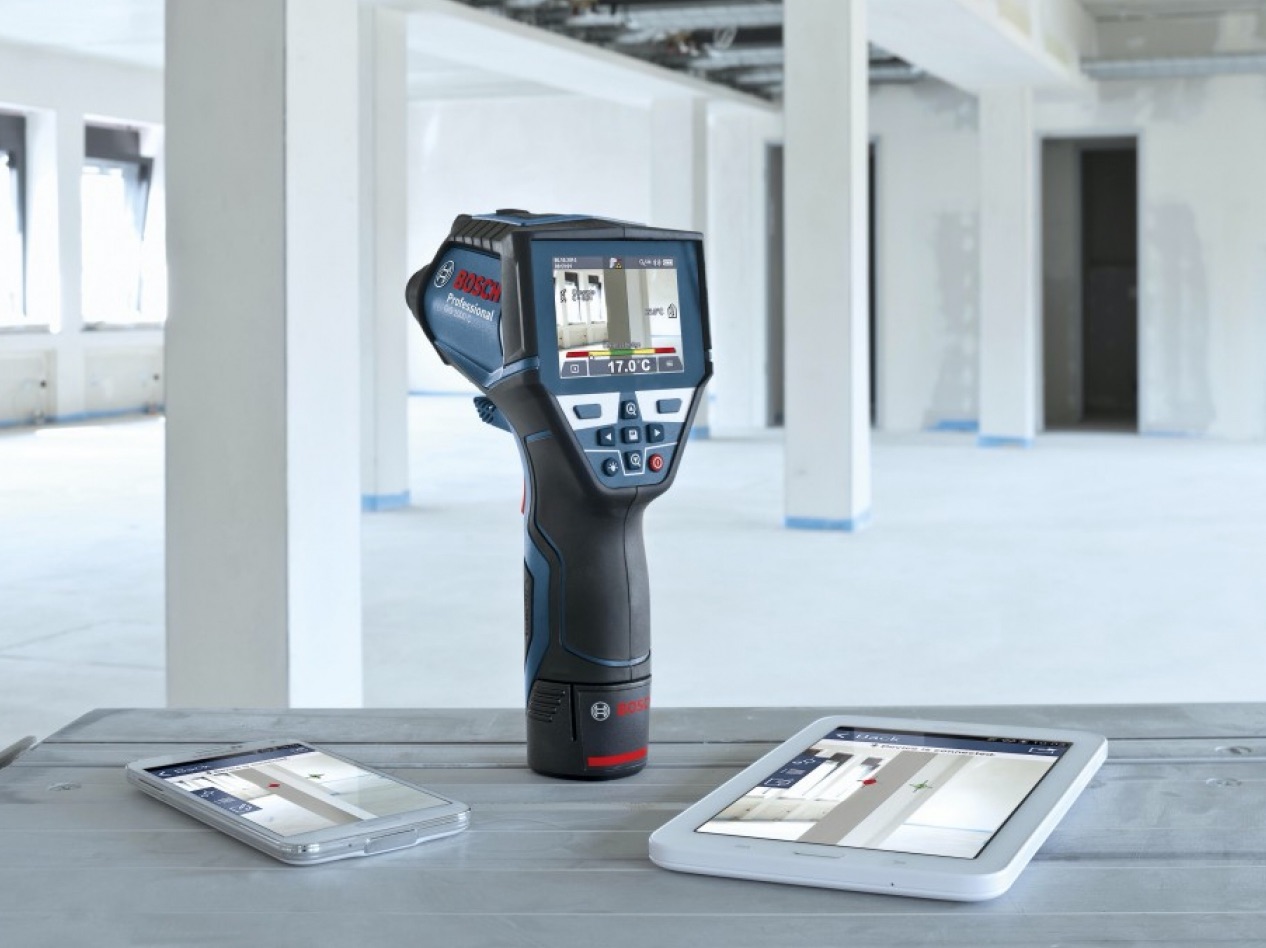

Ce détecteur thermique pourrait presque s’apparenter à un objet connecté: Il peut être connecté avec un smartphone ou un tablette sur lesquels sont installés l’application « GIS measure&document » (disponible ici). L’intérêt? Récupérer rapidement les données et pouvoir les classer par chantier et client pour les exploiter plus efficacement.

application gis 1000C connexion smartphone, détection de ponts thermiques

Le détecteur GIS 1000C peut être connecté à un smartphone par bluetooth pour récupérer les données

La caméra thermique infrarouge est également équipée d’un port USB pour pouvoir récupérer les données sur ordinateur.

Tests et prise en main du détecteur thermique:

La prise en main est bien étudiée: le détecteur thermique GIS 1000C est bien équilibré et se tient de la même façon qu’un pistolet pour réaliser une mesure. Avec une forme assez compacte, le poids est bien réparti en haut de la poignée, ce qui permet de viser précisément les surfaces à étudier, bras tendu si il le faut.

La poignée est équipée d’un grip antidérapant ce qui confère une bonne tenue en main.

Les différents angles du détecteur thermique sont bien protégés et donnent un aspect très professionnel de l’outil, au même titre que tous les outils de la « gamme bleue » de Bosch.

Petit plus, le détecteur thermique est équipé d’une lampe qui permet de faire les analyses dans les zones sombres.

detecteur GIS-1000 LED eclairage

Avec sa LED, le détecteur peut être utilisé dans les zones sombres

Mesure de température sur armoire électrique avec le détecteur thermique:

Mesure temperature surface GIS-1000C

Fonctionnalité température de surface du détecteur thermique Bosch

En tant qu’électricien, la première fonctionnalité intéressante du détecteur thermique Bosch GIS 1000C, c’est la mesure de température appliquée aux armoires et tableaux électriques.

C’est une façon de détecter les échauffements anormaux dans les coffrets, au niveau des connexions des disjoncteurs et des branchements électriques. Cette analyse permet de réaliser de la maintenance préventive plutôt que curative.

GIS 1000C mesure temperature tableau electrique

La fonctionnalité de mesure de température de surface permet de faire de la maintenance préventive dans un tableau électrique

Mesure d’humidité avec le détecteur thermique Bosch:

Mesure humidite point rosee GIS1000C Bosch

Fonction mesure de point de rosée

L’installation de VMC est une prestation assurée parfois par les électriciens ou les plombiers. Et la VMC est là pour traiter les problèmes liés à l’humidité.

C’est la que le détecteur thermique GIS 1000C tire son épingle du jeu. L’inspection avec la fonctionnalité de mesure d’humidité permet de justifier, si doute il y a, l’installation d’une ventilation pour baisser le taux d’humidité.

En réalité, le détecteur thermique fait une analyse plus complète puisqu’il vient mesurer la température ambiante, l’humidité relative de l’air et la température de surface. A l’aide de ces valeurs, le détecteur Bosch calcule la température du point de rosée (définition technique du point de rosée ici) et notifie la possibilité de formation de moisissures.

Détection des ponts thermiques:

pont thermique mesure détecteur thermique GIS-1000C

Mesure de pont thermique avec le détecteur thermique Bosch

C’est une mesure plus éloignée du métier de l’électricien, mais qui peut être utile pour justifier l’installation de boite d’encastrement BBC: le détecteur GIS 1000C permet de détecter les ponts thermiques, en comparant température ambiante et température de surface.

Connexion Bluetooth et application:

Voici un test que j’ai effectué avec l’application « GIS measure&document ».

Il s’agit d’une analyse de pont thermique sur une prise de courant.

Une fois l’application installée et les deux appareils associés(smartphone et détecteur thermique GIS 1000C), depuis l’application, il faut pointer sur le smartphone (avec l’appareil photo) l’endroit à analyser. Une fois la zone déterminée, l’application demande de faire la mesure avec le détecteur à l’endroit pointé. Les données sont alors transmises à l’application.

Voici le résultat de la mesure d’un pont thermique sur une prise de courant avec le détecteur thermique Bosch.

mesure prise electrique pont thermique

Mesure de pont thermique sur une prise de courant avec le détecteur thermique GIS 1000C

La prise électrique est positionnée sur un mur extérieur, avec une boite d’encastrement d’appareillage électrique non étanche. La température intérieure est de 20,6°C et la température en surface est de 16°C: il y a donc un pont thermique qui peut être atténué à ce niveau.

Vidéo d’utilisation du détecteur thermique GIS1000C:

Voici une vidéo Bosch montrant le détecteur et ses fonctionnalités:

Où acheter le détecteur thermique Bosch GIS 1000C:

Si vous êtes intéressés par ce détecteur thermique, voici quelques prix intéressants:

Conclusions:

La palette des outils de l’électricien s’agrandit avec ce détecteur thermique Bosch (au même titre que la caméra d’inspection).

La référence GIS 1000C est un modèle intéressant qui permet d’appuyer l’expertise au moment des devis ou lors d’intervention grâce à des relevés précis et intéressants.

Réservée plutôt aux professionnels, le détecteur thermique pourra accompagner électriciens et plombiers sur les phases d’inspection et de devis.
