branchement dans le coffret électrique

J’ai écrit plusieurs article sur le tableau électrique, le plus complet étant celui sur les calculs préalables qui permettent de concevoir le tableau électrique. Une fois le plan du coffret en tête, c’est l’étape du câblage du tableau électrique qui doit être effectuée. Qui dit connexion électrique à l’intérieur du tableau, dit matériels (bornier électrique par exemple), méthodes et techniques.

Dans ce billet, je vais donc aborder tous les aspects qui concernent les branchements dans le tableau électrique.

  • Les peignes et les borniers électriques.
  • Les types de connexions (automatique ou à vis).
  • Les sens de connexion des disjoncteurs et interrupteurs différentiels.

Le matériel de raccordement du tableau électrique:

Les éléments qui composent le tableau électrique vous sont peut être familiers: disjoncteur, interrupteur différentiel, contacteur jour nuit, télérupteur

D’autres le sont peu être moins, mais sont tout aussi importants, car  ils servent à faire les connexions entre éléments à l’intérieur du tableau électrique.

  • Le peigne électrique.
  • Les pontage entre interrupteurs différentiels.
  • Les borniers électriques de connexions.

Le peigne électrique horizontal:

Le peigne électrique horizontal est l’élément qui relie l’interrupteur différentiel (qui est tête de rangée du tableau électrique) aux disjoncteurs divisionnaires qui protège les circuits de l’installation électrique.

Il est muni de dents ou broches qui viennent s’insérer dans la partie haute des disjoncteurs.

Le peigne électrique doit être choisi dans la même marque que les disjoncteurs et l’interrupteur différentiel (pour une question d’écartement des dents et d’alignement).

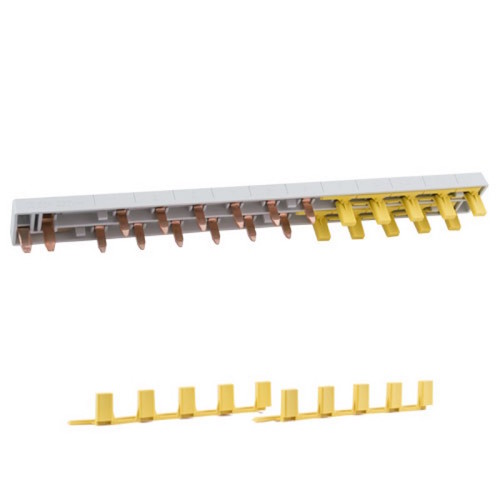

peigne électrique pour raccordement horizontal
Le peigne électrique horizontal sert à raccorder interrupteur différentiel et disjoncteur par le haut

Peigne d’alimentation vertical entre interrupteurs différentiels:

Le deuxième élément qui intervient dans le branchement dans le tableau électrique est l’élément de connexion entre interrupteurs différentiels, appelé souvent peigne d’alimentation vertical.

Il permet de transférer l’alimentation électrique entre les différentes rangées du tableau électrique.

Ce matériel n’est pas forcément obligatoire car il est possible de raccorder les interrupteurs différentiels de chaque rangée directement sur les borniers électriques d’alimentation (phase neutre).

peigne vertical tableau électrique
Peigne électrique vertical Legrand



Bornier électrique de raccordement Neutre Phase:

Les borniers de raccordement du tableau électrique peuvent recevoir l’alimentation électrique.

Cette alimentation électrique peut ensuite être envoyée au choix:

  • En direction d’un premier interrupteur différentiel et ensuite choisir d’utiliser un système de raccordement entre interrupteurs différentiels.
  • Vers chaque rangée au niveau des bornes d’alimentation des interrupteurs différentiels.
  • Vers un disjoncteur différentiel.

J’en parle plus bas précisément dans la partie concernant le branchement niveau des borniers d’alimentation électrique.

Le bornier électrique de Terre du tableau électrique:

branchement dans le tableau électrique de la terre

Le bornier électrique de terre est un peu spécifique dans la mesure ou il est beaucoup plus grand que les borniers phase/neutre et qu’il accueille des fils  électriques de sections différentes ( de 1,5 / 2,5 / 6mm2 pour les circuits de l’installation électrique à 10 ou 16mm2 pour le câble relié à la prise de terre).

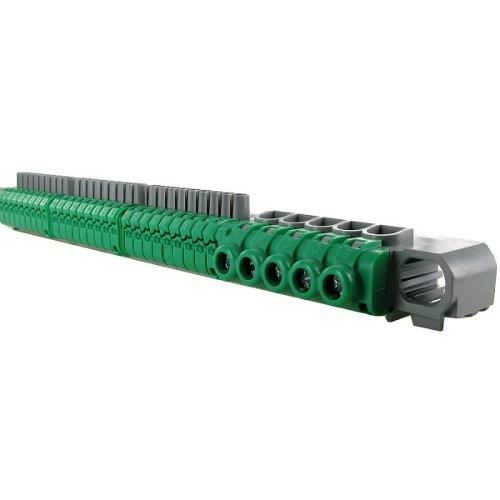

bornier électrique de terre schneider
Bornier électrique de raccordement pour les fils de terre

Les connexions pour le branchement dans le tableau électrique:

Connexions à vis ou automatique?

Il existe deux technologies différentes pour les branchements électriques sur les bornes de l’interrupteur différentiel et du disjoncteur divisionnaire.

  • La fixation par vis reste la plus répandue. Elle à l’avantage d’être moins chère.
  • La fixation automatique: C’est un système de dents qui viennent automatiquement serrer les fils électriques.

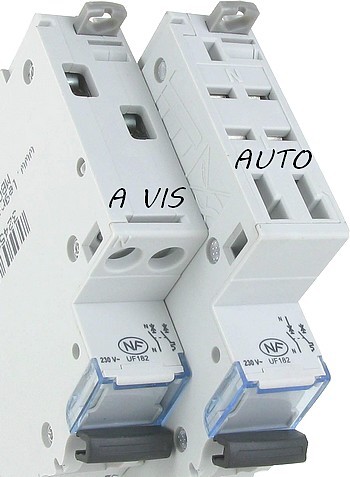

connexion électrique à vis ou automatique

Raccordement  de l’interrupteur différentiel

Le branchement de l’interrupteur différentiel peut se faire de plusieurs façons.

Le type de raccordement est donné dans la description du produit, avec des notions d' »arrivée » et de « départ« .

Il existe des interrupteurs différentiels avec les raccordement suivants:

  • Arrivée haut départ bas.
  • Arrivée haut départ haut.

L’arrivée est la partie qui reçoit l’alimentation électrique (depuis les borniers ou depuis l’interrupteur différentiel d’une autre rangée du tableau électrique).

Le départ est la partie qui protège la rangée de disjoncteurs divisionnaires.

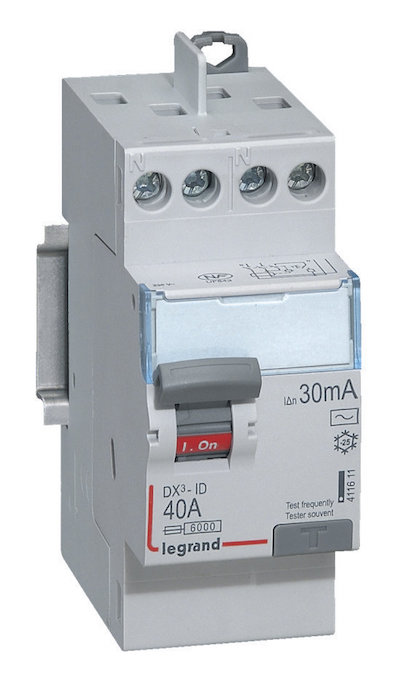

Exemple d’interrupteur différentiel Legrand 4 116 11:

L’interrupteur différentiel Legrand 411611 est décrit de la façon suivante:

« INTER DIFF DX³-ID – VIS/VIS – 2P – 230V~ – 40 A -TYPE AC – 30MA –ARRIVÉE HAUT DÉPART HAUT– 2M »

L’indication  « arrivée haut départ haut » permet de spécifier la façon de connecter l’alimentation électrique et le départ vers les disjoncteurs.

Sur la photo ci dessous, on voit bien que l’alimentation électrique se fait en haut à gauche de l’interrupteur différentiel et le départ en haut à droite vers les circuits électriques protégés par l’intermédiaire d’un peigne horizontal.

Connexion électrique de l'interrupteur différentiel

Branchement au niveau des disjoncteurs divisionnaires:

Les disjoncteurs divisionnaires reçoivent des connexions électriques par le haut (alimentation) et par le bas (vers les circuits de l’installation électrique).

Il faut donc respecter à ces deux endroits des règles de câblage précises.

Longueur dénudage des fils sous les disjoncteurs:

La longueur de dénudage des fils électriques doit être réalisé de façon à ce que le cuivre des fils électriques ne soit pas apparent. L’idéal est de dénuder sur environ 10mm avant de connecter le fil dans la borne du disjoncteur.

A la fin du câblage du tableau électrique, il faut procéder à une inspection visuelle sous les disjoncteurs et vérifier que le cuivre des fils électriques ne soit pas visible (Les parties actives et sous tension ne doivent pas être accessibles).

branchement électrique disjoncteur divisionnaire
Les connexions sous les disjoncteurs doivent être propres et ne pas faire apparaître de cuivre apparent

Peigne électrique de raccordement horizontaux:

Le peigne est vendu au nombre de modules (le plus souvent 13 connexions, qui correspond à la largeur la plus courante des tableaux électriques – 13 modules). Il arrive aussi que le peigne soit vendu au mètre linéaire.

Il faut bien souvent procéder au découpage des peignes électriques pour ajuster au nombre de circuits électriques. (La coupe du peigne électrique peut se faire avec une scie à métaux ou une pince coupe câble).

Mon conseil outillage pour la découpe des peignes électriques:

Mais il est également possible de laisser des broches du peigne libres pour pouvoir connecter par la suite des disjoncteurs supplémentaires. Il faut dans ce cas protéger les connexions libres du peigne avec des caches spécifiques (on parle de protection pour dents de peigne électrique):

Branchement peigne électrique tableau



Raccordement des borniers électriques d’alimentation:

Les borniers d’alimentation reçoivent les fils électriques depuis le disjoncteur de branchement.

J’ai déjà fait un article complet à lire ici sur les fils électriques à utiliser dans le tableau électrique.

Si je résume, il faut utiliser:

  • Du fil électrique H07VK (fil multibrins).
  • Des embouts à collerette isolante correspondant à la section du fil à connecter à chaque extrémité du fil électrique.

Je vais me répéter mais la distribution de l’alimentation électrique dans le tableau électrique peut se faire de la façon suivante. L’alimentation depuis le disjoncteur de branchement arrive sur les borniers phase neutre puis au choix

  1. Sur chaque interrupteur différentiel (ou disjoncteur différentiel).
  2. Sur un premier interrupteur différentiel qui est relié aux autres via un peigne d’alimentation vertical.

Est on obligé d’utiliser les borniers d’alimentation?

Dans ce que j’ai expliqué juste au dessus, vous pouvez voir que le bornier électrique d’alimentation ne fait état que de deux branchements pour le cas ou j’utilise un peigne vertical entre interrupteur différentiel ( cas n°2 au dessus: le fil électrique arrive depuis le disjoncteur de branchement pour aller sur les borniers et pour aller ensuite sur un premier interrupteur différentiel depuis lequel est utilisé un peigne vertical).

Alors, pourquoi ne pas envoyer l’alimentation électrique provenant du disjoncteur de branchement directement vers l’interrupteur différentiel, sans passer par les borniers électriques phase/neutre?

Cette solution peut être réalisée mais je ne la préconise pas, car elle ne permet de pas déconnecter simplement tout le tableau électrique. De plus, les borniers électriques peuvent être utilisés pour ajouter un tableau adjacent (pas un divisionnaire) au tableau électrique principal en cas d’agrandissement.

Nous n'avons pas pu confirmer votre inscription.
Merci de vous être inscrit, vous allez bientôt recevoir votre premier mail. Guillaume

Vous avez aimé cet article ?

Je peux vous donner encore plus d'astuces et de conseils pour réussir vos travaux électriques.

Recevoir 30 astuces d'électricien gratuites

53 Commentaires

  1. Bonsoir guillaume, merci pour se blog un vrai mine d’or, sur le sujet précédemment exposer me viens une question … est on obliger d utiliser les peignes pour raccorder les modules entre eux? ou peut-on utiliser du câble de section adapter. Et quel serai la section de se ce câble le cas échéant !

    cordialement

  2. Bonjour
    Je viens de prendre un nouveau logement et mosquée ai touché la barrette de coupure j ai pris un petit coup de jus
    Est ce normal ?
    Est ce parce que la terre est Pas bonne
    De plus à l arrivée à la connection entre le câble EDF et le disjoncteur principal de la maison j ai par accident tpuché une vis du fouet et là encore j ai pris le jus
    Pourriez vous me dire de quoi il retourne

  3. Bonjour

    Merci pour votre blog qui est braiment incroyable 🙂 Je vous solicite pour un probleme sui me semble tres surprenant.
    J’ai réalisé mon tableau électrique a l’automne 2015. J’ai tout câble en neuf avec des gaines ICTA.
    Ce jour je devais rajouter des nouveaux circuits et en ouvrant le tableau je me suis rendu compte que tous les câbles ou presque sont gras.
    Il semble que ça coule des gaines qui montent en ligne droite vers le haut sur environ 2metres (dans mes combles).
    Je n’ai pas utilisé de lubrifiant pour passer les câbles dans les gaines, je suppose donc que les gaines étaient déjà lubrifies. Et que c’est justement ce lubrifiant qui coule.
    Je ne sait pas quoi faire. J’ai tout essuyé avec du papier absorbant mais j’ai peur que ça continue de couler et que ça aille jusqu’au disjoncteur et les détériore.
    Avez vous déjà vu pareil problème? Que me conseillez vous?

    • Bonjour,

      Je n’ai jamais rencontré ce problème qui peut avoir une explication: condensation dans les gaines qui entraine de l’humidité chargée de lubrifiant (mais il faut qu’il y ait une circulation d’air importante dans les gaines, en provenance de l’habitation et circulant des les combles pour arriver au niveau du tableau). Ce n’est qu’une hypothèse car je n’ai jamais rencontré ce genre de problème.

      Il existe des bouchons de gaines qui peuvent solutionner votre problème.

      Cordialement

  4. Merci de votre réponse.
    Malheureusement ça continue de couler!
    Il semble que cela vienne uniquement d’un seul type de gaines (diamètre 20).
    Aucun problème au niveau des gaines en 16 et 25.
    C’est clairement un « défaut » de la gaine que j’ai acheté en GSB.
    J’ai pourtant fait très attention qu’elle soit bien estampillé NF avec les certifications qui vont bien lors de l’achat.
    Les gaines n’étant pas encore encastrés, je peux envisager de les remplacer même si cela représente beaucoup de boulot.
    Le problème c’est que les disjoncteurs sont également légèrement gras sur le dessus a cause du liquide qui a coulé. Du coup j’ai peur que leur futur fonctionnement soit altéré.
    Je compte aller voir le magasin qui m’a vendu les gaines. Mais je ne sais pas trop comment m’y prendre car il est évident que le seul remboursement de la gaine n’est pas suffisant.
    Que me conseillez vous?
    Cordialement

    • Bonjour,

      Je pense qu’il sera difficile de faire valoir ce type de défaut auprès de la GSB. Il est possible que votre gaine ait été mal stockée et que de l’eau ait pénétrée dans la gaine. Après coup, cette dernière à coulé par gravité avec un peu de lubrifiant.

      Mais ce ne sont que des hypothèses. Avez vous regardé du côté des bouchons de gaine ICTA, qui pourront surement vous être utile? En ce qui concerne votre tableau électrique, je vous suggère de nettoyer avec un chiffon sec au niveau des coulures (en le faisant bien naturellement HORS TENSION)

      Cordialement

      Guillaume

  5. Bonjour guillaume, merci pour ce blog vraiment bien fait.J’ai acheté un tableau Legrand préequipé 4 rangés en connexions auto (Drivia) car je change de chaudière pour une électrique gialix 12kw.Le tableau est équipé de 2 inters différentiels de 40a type ac et 2 de 63a type a et ac je vais utilisé le 63 ac pour connecté ma chaudière . Je n’ai pas trouvé un disjoncteur 63 a de la marque Legrand mais j’en ai un de la marque schneider a vis J’aimerais savoir i je peux alimenté ce disjoncteur avec le peigne legrand ?(inter connexion auto et disjoncteur connexion a vis)
    En ce qui concerne les connexions auto comment faire pour déplacer ou changer un disjoncteur auto peignable par la suite une fois le tableau cablé et en service sans tout redémonter je n’ai pas vu de bouton pour liberer la connexion comme c’est possible sur la sortie du disjoncteur.
    Le tableau est équipé de fils souples 10mm2 branchés sur le peigne vertical pour l’alimentation c’est pas un peu faible pour du 63A ?

    Cordialement

  6. Bonsoir,
    Une petite question
    Je souhaite alimenter ma cave ou il y aura une machine a laver, un sèche linge,  » prises de courant et un éclairage…
    Dois je partir avec deux câbles (phase et neutre) de grosse section de mon tableau électrique principale ou puis je tirer une gaine de 2,5 mm2 pour alimenter mon tableau électrique de ma cave???
    Merci pour votre aide
    bien cordialement

    • Bonjour

      Il vous faut au moins 4 circuits :
      – 1 circuit lave-linge
      – 1 circuit sèche-linge
      – 1 circuit prises
      – 1 circuit éclairage

      Vous avez 2 solutions :
      – soit vous tirez individuellement vos circuits depuis le tableau principal
      – soit vous faites un tableau divisonnaire dans la cave.

      Dans ce second cas, il faudra l’alimenter avec des conducterus 3G6² (pour 7kW maxi) ou 3G10² 9kW maxi (ne pas oublier le fil de terre en plus de la phase et du neutre)
      Ce qui est certain c’est que du 2,5² serait trop juste pour l’usage que vous envisager.

      Cela peut être des conducteurs simples H07V (fils de couleur) sous gaine ICTA de 25 (32 si 10²) ou tube IRL de 20 (25 si 10²) ou goulotte ou du câble type R2V (gros rigide noir) posé en apparent.

      A noter que l’interrupteur différentiel en tête du tableau doit être de type A

      Vous pouvez vous inspirer de ceci :
      http://www.casimages.com/img.php?i=161111091739383214628137.jpg

  7. Bonjour,
    Merci pour toutes ces informations.
    Je souhaite remplacer mon tableau électrique (13 modules par rangée) par un tableau à 18 modules par rangée.
    Le compteur EDF est situé à la droite du tableau électrique, et les câbles qui en sortent sont trop courts pour atteindre le bornier situé à gauche du tableau.
    Est ce qu’il existe un moyen de rallonger ce câble (en 16mm2) ? C’est du Legrand, j’ai cherché un module qui permettrait juste de faire du repiquage (entrée en haut sortie en bas) sans rien faire d’autre, mais ça ne semble pas exister. J’aimerais autant ne pas utiliser de domino…
    Est ce que je suis obligé de faire venir EDF pour qu’ils me mettent des câbles plus long ? il manque environ 10cm…

    Merci d’avance.

    • Bonjour

      Il suffit de déplacer le bornier en haut à gauche pour le mettre en bas à droite.

      Sinon vous avez tout à fait accès à la partie aval du disjoncteur de branchement (le capot du bas n’est pas plombé), pour changer les fils par des plus longs.

      EDF n’intervient jamais sur la partie privative de l’installation
      C’est à vous ou à votre électricien de le faire.

  8. bonjour, je suis diplômé en électricité mais j’ai des zones d’ombres pour ce qui du mécanisme de visser et dévisser les phases une fois qui a absence de la tension dans une phase donnée, pour se faire j’ai mené des recherches pour ce problème et j’ai trouvé un système comme celui de douille mais ici ça joue un rôle de permutation des phases ce qui me manque c’est le nom du dispositif utilisé ainsi que son emploi complet.
    merci d’avance pour la lumière que vous allez m’apporter!

  9. Bonjour
    J’ ai installé un tableau Legrand et j’ ai des difficultés avec le branchement des fils de terre en 2,5 mm2.
    Le système est prévu pour basculer le verrouillage, enficher les fils dénudés et reverrouiller. Je suppose que cela doit fonctionner comme ça vu qu’ il n’ y a aucune explication sur la notice Legrand accompagnant le tableau ( c’ est d’ ailleurs étonnant concernant le fonctionnement d’ un système de sécurité ). L’ inconvénient est qu’ une fois le câble inséré, je ne peux pas refermer le verrouillage ni retirer le câble à tel point que je suis obligé de couper le câble pour le sortir de la borne de terre. Pouvez-vous me donner une méthode pour accomplir ces 2 actions sans dégats?
    Merci d’ avance pour votre réponse
    Salutations

    • Bonsoir

      Il y a une petit encoche sur la languette verte sur laquelle il faut appuyer avec la lame d’un tournevis en même temps que l’on tire sur le fil.

  10. J’ai dans mon boitier électrique un bornier électrique de terre exactement du même modèle que celui de votre photo. Je cherche à brancher dessus un câble de terre en 1.5mm, mais je ne comprends pas du tout comment c’est censé marcher. Auriez-vous la gentillesse de me dire comment fonctionne ce bornier ?
    Tout ceux que je vois utilisent un système simple à base de vis, et je suis un peu démuni pour fixer mon câble de terre.
    Je pensais qu’en sortant le picot jaune et en plaçant le câble, j’aurai à forcer pour remettre le picot en place et que cela solidariserait le câble inséré. Malheureusement, j’ai l’impression qu’un fois retiré, le picot n’offre plus aucune résistance, et le câble reste lâche.
    J’ai également sorti celui d’un câble déjà branché (en 2.5mm), il faut insister un peu pour réussir à le sortir, mais une fois sorti impossible de lui redonner la même « prise » qu’auparavant.
    Il doit y avoir quelque chose qui m’échappe là-dedans… Je n’aurais pas cru avoir besoin d’un mode d’emploi pour ce type de chose, mais si quelqu’un a l’info qui me manque n’hésitez pas 🙂

  11. Bonjour,
    Concernant les borniers de phase et de neutre, si ils sont trop petits, est il obligatoire de les changer pour des plus grands ou est il possible de les doubler avec un repiquage de 16mm2 ?
    Merci de votre conseil.

    • Bonsoir

      Vous pouvez tout à fait les doubler en faisant une liaison en 16² entre les deux.
      Autre solution possible si votre matériel le permet : utiliser un peigne vertical comme indiqué dans cet article pour faire la liaison entre les interrupteurs différentiels. Cela libère des places sur les borniers.

  12. Bonsoir,
    Je souhaite ajouter un disjoncteur différentiel LEGRAND à mon tableau électrique qui possède déjà un
    un disjoncteur différentiel HAGER, ma question est la suivante : comme ces 2 disjoncteurs seront situés l’un
    à côté de l’autre, puis faire un pontage entre les 2 ce qui me serait plus facile, ou suis je obligé de créer un bornier avec un raccordement des 2 disjoncteurs depuis ce bornier et raccordement au disjoncteur principal.
    Merci pour votre réponse

  13. Bonjour,
    je dispose d’un bornier de terre comme celui de la photo qui se trouve à l’adresse ci-dessous. La petite piece jaune m’est restée entre les mains. Y’a t il une technique pour la repositionner? Merci par avance.
    Alfonzo
    https://www.installation-renovation-electrique.com/wp-content/uploads/2015/05/bornier-electrique-de-terre-schneider.jpg

  14. j’ai trop de disjoncteurs à installer dans dans mon tableau 4 rangées situé dans la GTL. peut on installer un tableau complémentaire à côté de la GTL ou installer une 2eme GTL à côté de la première?.
    Construction neuve en cours.

    • Bonjour,

      Vos deux solutions sont envisageables. Vous pouvez même installer deux tableaux sur la même goulotte, dans la mesure ou la hauteur réglementaire est respectée.

      Cordialement

  15. Bonjour,
    je n’arrive pas à brancher les fils 16 mm2 d’alimentation (phase et neutre) sur le bas de l’interrupteur différentiel auto hager avec le peigne d’alimentation verticale. Les trous sont petits pour les deux connexions. Pourriez vous m’éclairer ?
    il s’agit d’un tableau électriques avec 4 rangées . En tete de chaque rangée, il y a un interrupteur différentiel auto hager. j’ai un peigne vertical sur les 4 interrupteurs différentiels afin que celui d’en haut alimente le reste des interrupteurs diff.
    a partir du bornier d’alimentation situé en haut du tableau électrique, j’ai tiré le fil de phase et le fil de neutre 16 mm2 . mais je n’arrive pas à entrer celui ci dans le trou en bas de l’interrupteur différentiel qui reçoit déjà le peigne vertical.
    merci

  16. Bonjour,

    Petite question, je suis en train d’installer un tableau électrique 4 rangées avec un peigne vertical, et je me demandais quelle section de câble utiliser entre mes borniers phases / neutres et mon premier disjoncteur ?

    Merci,
    Julien

    • Bonsoir

      Avec un DB 30/60A, il faut du 16² pour alimenter le peigne vertical.
      Avec un 15/45A on pourrait se contenter de 10², mais je vous conseille le 16² afin d’être évolutif

  17. Bonjour,
    Je suis en triphasé, et chacune des phases alimente un différentiel 30mA suivi d’une dizaine de disjoncteurs.
    Chacune de ces trois rangées est protégée par un parafoudre monophasé. Ce qui visuellement donne, de gauche à droite: le parafoudre mono, en parallèle le 30mA suivi des disjoncteurs; le tout trois fois.
    Je dois rajouter une pompe à chaleur triphasée, qui sera protégée par un différentiel triphasé 30mA, et je voudrai qu’elle bénéficie de la protection des parafoudres existants. Donc j’envisage de repiquer chacune des phases en amont de chaque différentiel mono 30mA, au pied du parafoudre mono. Ma question est de savoir comment procéder à ce repiquage: ai-je le droit de brancher un câble sur la même connexion que la barrette en entrée du différentiel 30ma? comment faire? Merci !

    • Bonjour

      Le rôle d’un parafoudre n’est pas de protéger les différentiels en aval, mais d’évacuer la foudre vers la terre.
      Il n’est nullement nécessaire de placer votre différentiel en aval des parafoudre.

  18. Bonjour.
    A propos du répartiteur de terre sur un Tableau monophasé (maison individuelle).

    Mon tableau est assez chargé et mal foutu, plus beaucoup de place sur rail Din (installation 2003 par un pro).
    J’ai dans le bas du tableau un répartiteur de terre tout simple à vis avec 28 fils de terre connectés, mais malheureusement que 24 trous disponibles pour les circuits.
    Donc il y a actuellement 4 trous de connexions dont chacun occupées par 2 fils de terre (section 1.5mm2).
    J’ai lu que la Norme exige un fil de terre par trou de connexion, donc par sécurité et comme je voudrais ensuite demander un contrôle qui se nomme « mise en sécurité électrique du logement ».
    Peut-on ponter le répartiteur de terre existant pour ajouter un répartiteur supplémentaire que je pourrai fixer sur un rail Din juste au dessus, à savoir que ce rail Din est déjà occupé en partie par des disjoncteurs.
    Le câble de terre principal raccordé au répartiteur de terre vient directement de la barrette de coupure avec du 16mm2, distance entre les deux 50cm (pas de Borne principale de terre).

    Ou est ce toléré 2 fils de même section par trou de connexion sur répartiteur de terre ?.

    Merci.

  19. Bonjour et merci pour tous vos conseils !

    A-t-on le droit de positionner les borniers P+N et terre en haut ?
    Ou encore de positionner le bornier de terre en haut et P+N en bas ?

    Merci !

  20. bonjour Guillaume

    j’ai une question concernant le bornier de terre est ce normalisé de le mettre en haut du tableau électrique ou bien est ce obligatoire de le mettre en bas?

    cordialement

  21. bonjour, merci pour tout vos commentaires très enrichissant, j’aurais deux question
    à ton le droit de raccordé un disjoncteur hadger a vis à côté d’un qui est automatique en sachant que les alignements des peigne correspondent bien?

    et deuxième question jai un abri de jardin qui ce trouve a 35 de mon compteur principal il y a une ligne qui a été tiré en 2,5 et t’il possible de mettre un disjoncteur différentiel de 16 ou 20A pour pouvoir installer deux neon et deux prise ? je suis alimenté en 220v

  22. Bonjour,
    Je prévois d’installer un 2eme tableau situé dans le garage, situé à environ 30m du tableau principal et du DB.
    Doit je prévoir un sectionneur de coupure a l’arrivée de ce tableau,en plus bien sûr du disjoncteur de 40 A au départ.
    D’autre part, je prévois une section de 10 mm2 pour cette liaison (circuit en Tetra.)
    Bien cordialement

  23. Bonsoir

    S’il y a plusieurs interrupteurs différentiels dans le tableau garage, il faudra effectivement ajouter un interrupteur sectionneur pour la coupure d’urgence.

    S’il y a un seul interrupteur différentiel, c’est lui qui pourra jouer ce rôle, donc interrupteur sectionneur pas nécessaire.

  24. Bonjour,
    c’est toujours un plaisir de vous lire, on apprend beaucoup, et souvent ça « confirme » un choix lorsque il y avait un léger doute. Je me permet une question sur les borniers. Je prévois sous peu de rénover mon tableau Triphasé. Dans la future gaîne GTL je souhaiterait installer un bornier de ce type : https://www.one-elec.com/fr/lgy410028-linergy-ds-repartiteur-etage-tetrapolaire-100a-4×7-trous-schneider.html?gclid=Cj0KCQiAgomBBhDXARIsAFNyUqOOcsFewC7WAKbWIneJ43hcDgmv0pnQkYrzyoeTaKZgTroqcMhXMJsaAv_AEALw_wcB
    Pour une raison très simple, séparer en deux : Après le disjoncteur d’abonnée il y aurait ce bornier. Les trois phases ainsi que le neutre se sépareraient alors en deux direction, l’une vers le coffret de la maison, déjà dans la gaîne GTL, juste en dessous du coup, l’autre vers l’atelier situé dehors (qui dispose de son propre coffret avec un Inter Différentiel en tête + quelques divisionnaires). Je pourrais évidemment aussi utiliser le bornier triphasé présent naturellement dans un des coffret Schneider par exemple, mais j’aurais préféré le dédier uniquement à l’équilibrage des rails de la maison. Donc LA question, qu’elle est la réglementation concernant la fixation de ce bornier ? Ai-je bien le droit de le fixer dans ma gaine, qui elle même sera fixée sur un mur en béton, où y a t’il une règle, un emplacement particulier ? Merci à vous

  25. Bonjour Guillaume,

    Merci pour tous ces renseignements : c’est une mines d’or.

    De mon côté j’ai un parafoudre triphasé à poser mais je ne vois pas l’utilité de rajouter un bornier de masse au plus prés sous le parafoudre plutôt que de brancher direct dans le parafoudre un cable venant du bornier principal de terre.

    merci d’avance si tu as une réponse.

    cdlt

    chris

  26. L’article fourmille toujours autant d’informations super utiles et intéressantes, mais sans aucun schéma ou exemple ou lien quand c’est nécessaire, ça reste un peu incompréhensible pour le débutant qui n’a pas encore tripoté tous ces composants.
    Par exemple, à quoi ressemble un peigne vertical et son branchement, et quels sont dans la pratique les circuits qui pourraient avoir besoin d’être reliés entre eux et pour quelle raison ?
    Pareil pour la photo « on voit bien que », et bien non, justement, on ne voit rien de ce qui est décrit si on ne sait pas déjà ce que c’est. Des petites flèches avec des légendes permettraient par exemple de comprendre le texte de l’article.

    Du coup, comme pour l’article précédent (brique n° 2 de l’abonnement aux bulletins), il faut faire des recherches sur d’autres sites pour rembourrer un peu cette brique avec les matériaux manquants. L’article indique quoi chercher, donc c’est super, et au final, on arrive à tout comprendre, et ce que je comprend surtout, c’est qu’assembler toute cette documentation, c’est déjà un boulot gigantesque, donc merci pour ce travail effectué par un professionnel passionné qui souhaite partager la connaissance et les « secrets » du métier.

  27. Bonjour
    Je viens d’effectuer un diag DPE etc
    J’ai une anomalie concernant les branchements dans l’armoire électrique.
    Elle concerne les branchements du cumulus, horloge modulaire plus protection 2A plus relais de puissance .
    Donc peigne impossible à mettre en oeuvre, il semblerait que je dois mettre du 6carre en sortie pour les pontages que dit la norme a ce sujet
    Merci

  28. Bonjour,

    j’aurais besoin de 2,3 informations étant un débutant dans le domaine électrique :
    Dans le cadre d’une installation, je souhaite faire un petit tableau électrique à côté d’un tableau déjà existant et j’aimerais savoir à partir de quelle longueur de câble je dois ajouter des protections sachant que le départ de branchement se fait sur le répétiteur électrique. De manière plus simple, quelle est la longueur de câble d’alimentation maximale pour se brancher sur un répartiteur.
    En vous remerciant par avance.

  29. Bonjour,
    Je viens d’installer mes disjoncteurs à connexion auto. Sur un rail, Je suis obligé de couper une rangée par un disjoncteur à vis, le câble de départ étant trop juste pour le placer en fin de rangée.
    Il est alimenté en 16 mm2, ainsi je suis bloqué pour positionner les peignes sur toutes la rangée.
    Existe t-il une solution.
    Merci

    • Bonjour

      Ce disjoncteur 63A bipolaire, n’est pas peignable
      De plus on le mets rarement avec d’autres disjoncteurs. Pour quel usage est-il prévu.
      Un petit dessin de ce que vous envisagez aiderait à comprendre.
      Vous dépendez de la réglementation de quel pays ?

    • Du coup je ne comprends pas pourquoi vous voulez le relier au reste ?
      On l’alimente depuis les borniers par le haut et on part vers le tableau divisionnaire par le bas

  30. A défaut, est-il possible de coupler le 63 A avec le module de raccordement Legrand 0 928 00 pour un départ par le haut en 16 mm2 rigide, ainsi je gagnerais le centimètre manquant pour une bonne connexion.
    Merci

    • Oui c’est possible, mais je n’en vois pas l’intérêt dans votre cas, puisque c’est pour alimenter un tableau divisionnaire et pas une rangée de tableau.

  31. Bonjour,
    Je vous remercie pour vos réponses. Je résume la situation :
    -Le câble reliant le tableau divisionnaire part par le haut, mais je n’ai pas suffisamment de longueur pour faire le raccordement par le bas du disjoncteur.
    La solution serait de le placer au milieu d’une rangée pour gagner quelques centimètres mais dans ce cas il n’est plus possible de peigner le reste de la rangée. D’où l’idée du module de raccordement permettant un branchement par le haut et de placer le disjoncteur en fin de rail. Mais après renseignement ce module est fait pour s’utiliser uniquement avec un interrupteur différentiel.

  32. Bonsoir j’ai un peigne Schneider triphasé qui fonctionne pour le triphasé mais comment fixer le peigne sur le disjoncteur triphasé (dois-je couper les connexions neutre ) merci 🙏🏻

  33. modération
    Bonsoir j’ai un peigne Schneider triphasé qui fonctionne pour le triphasé et le mono phasé mais comment fixer le peigne sur le disjoncteur triphasé (dois-je couper les connexions neutre ) merci 🙏🏻
