Générateur Électrique

Le générateur électrique est un composant fondamental dans de nombreux systèmes énergétiques, que ce soit dans une installation domestique, industrielle ou dans des infrastructures critiques. Conçu pour transformer diverses formes d’énergie en énergie électrique, le générateur électrique s’impose comme un allié incontournable pour garantir une alimentation stable et continue. Dans cet article complet, nous aborderons la définition, les usages, le fonctionnement, les normes associées ainsi que les avantages et inconvénients de ce dispositif. Que vous soyez bricoleur averti, professionnel de l’électrotechnique ou étudiant dans ce domaine, ce glossaire vous fournira toutes les informations utiles pour mieux comprendre et exploiter un générateur électrique.

Définition du Générateur Électrique

Un générateur électrique est un équipement convertissant une source d’énergie primaire (mécanique, thermique, hydraulique ou chimique) en énergie électrique. Le principe de conversion repose sur la loi de l’induction électromagnétique, mise en évidence par Michael Faraday. Ce dispositif comprend généralement un rotor (partie mobile) et un stator (partie fixe) dont l’interaction génère un champ magnétique variable et donc un courant électrique.

À Quoi Sert un Générateur Électrique ?

Le générateur électrique est principalement utilisé pour produire de l’électricité dans des contextes où l’accès au réseau électrique est difficile ou insuffisant. Voici quelques domaines d’application :

• Alimentation de secours : En cas de coupure de courant, le générateur assure une continuité de service pour les hôpitaux, centres de données et autres infrastructures critiques.
• Applications industrielles : Dans des usines et ateliers, il permet d’alimenter des machines et de maintenir la production en cas d’interruption de la source principale.
• Utilisation résidentielle : Pour des logements isolés ou lors de travaux de construction, il apporte une solution temporaire pour répondre aux besoins en électricité.
• Événements extérieurs : Festivals, concerts et autres manifestations nécessitant une installation temporaire en énergie utilisent souvent des générateurs électriques pour garantir l’alimentation de la scène et des dispositifs audio-visuels.

Dimensionner son générateur (méthode simple et fiable)

1. Lister les charges (kW ou W, monophasé/triphasé) et noter celles à fort courant d’appel (moteurs, compresseurs, pompes, frigos, clim).

2. Calculer la puissance active totale : somme des kW × facteur de simultanéité (0,6–0,8 selon usage).

3. Tenir compte des démarrages :

   • Moteur standard : courant d’appel 3–7× In → surclassement de 2–3× la puissance moteur si démarrage direct.

   • Avec variateur/soft-starter : courant d’appel 1,5–2× → surclassement réduit.

4. Convertir en kVA : kVA=kWcos⁡φ\text{kVA} = \dfrac{\text{kW}}{\cos \varphi}kVA=cosφkW​ (prendre cos φ = 0,8 par prudence si inconnu).

5. Ajouter une marge : +20 % à +30 % (transitoires, altitude, température).

6. Vérifier la fréquence/tension (50 Hz – 230/400 V) et la qualité de la tension (THD). Pour électronique sensible, préférer générateur inverter ou alternateur THD < 5 %.

7. Choisir le mode : ATS (inverseur auto) si secours, manuel si usage ponctuel.

Mini-exemple

• Charges : outillage 3 kW, pompe 1,5 kW (moteur), informatique 0,8 kW.

• Simultanéité 0,75 → $(3+1,5+0,8)\times 0,75=4,275\text{kW}$.

• Démarrage pompe (×3) ≈ 4,5 kW en pointe → prendre 6 kW actif mini.

• En kVA (cos φ = 0,8) → $6/0,8=7,5\text{kVA}$.

• Marge 25 % → ≈ 9,4 kVA → groupe 10 kVA recommandé.

Comment Fonctionne un Générateur Électrique ?

Le fonctionnement d’un générateur électrique repose sur le principe d’induction électromagnétique. Plusieurs étapes essentielles définissent sa performance :

Principes de Base et Conversion Énergétique

Lorsque le rotor est mis en mouvement par une source d’énergie (comme une turbine entraînée par le vent, l’eau, ou un moteur à combustion), il génère un champ magnétique qui, en se déplaçant par rapport au stator, induit un courant électrique dans les bobines fixes. Ce phénomène est régi par la loi de Faraday, où la variation du flux magnétique est directement proportionnelle à l’intensité du courant généré.

Les Composants Clés du Générateur Électrique

Pour assurer une production efficace et stable d’électricité, le générateur se compose de plusieurs parties essentielles :

• Le Rotor : Partie mobile qui crée le champ magnétique en tournant.
• Le Stator : Partie fixe comportant des enroulements qui captent le flux magnétique.
• Le Système de Refroidissement : Permet de réguler la température et d’éviter la surchauffe du générateur.
• Le Régulateur de Tension : Assure la stabilité de la tension de sortie, même lorsque la charge varie.
• Le Système de Lubrification : Réduit l’usure mécanique des pièces en mouvement.

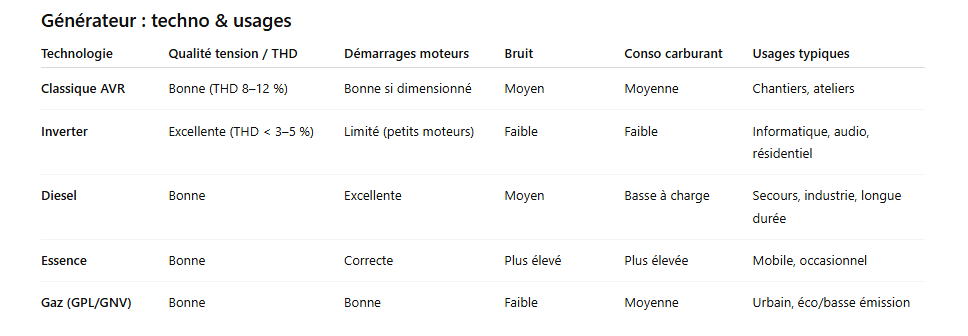

Tableau comparatif des technologies

Exemples d’Utilisation du Générateur Électrique

Pour rendre les idées plus concrètes, voici quelques exemples d’utilisation illustrant la diversité des applications des générateurs électriques :

• Secours en cas d’urgence : Dans les hôpitaux, un générateur électrique peut prendre le relais immédiatement lors d’une panne de courant, assurant la continuité des soins vitaux.
• Chantiers de construction : Sur des chantiers éloignés des réseaux urbains, le générateur alimente les outils et les dispositifs de sécurité nécessaires à l’exécution des travaux.
• Systèmes isolés : Dans des zones rurales ou en montagne, un générateur peut offrir une alternative énergétique fiable, notamment couplé à des panneaux solaires pour maximiser l’efficacité.
• Événements en plein air : Lors de festivals ou de mariages en extérieur, le générateur électrique assure l’alimentation des éclairages, des systèmes de sonorisation et d’autres équipements temporaires.

Normes et Mesures Associées aux Générateurs Électriques

Le respect des normes est primordial pour garantir la sécurité, la performance et la durabilité des générateurs électriques. Voici quelques normes et mesures fréquemment associées :

• Normes CE : Garantissent la conformité aux directives européennes en matière de sécurité et de compatibilité électromagnétique.
• IEEE : Les recommandations de l’Institute of Electrical and Electronics Engineers encadrent la conception et l’utilisation des générateurs pour des applications industrielles.
• ISO : Des normes internationales qui concernent aussi bien la qualité que la performance opérationnelle des équipements.
• Mesures de Performance : Puissance nominale (en kilowatts ou mégawatts), fréquence (en Hz), et rendement énergétique sont autant d’indicateurs essentiels à vérifier pour une utilisation optimale.

Sécurité, conformité, ventilation

• CO / Gaz d’échappement : jamais en intérieur ni local non ventilé. Rejet hors zones occupées.

• Mise à la terre : borne de terre du groupe reliée au réseau de terre du site (valeurs mesurées).

• Inverseur de source (ATS) : interverrouillage mécanique/électrique pour éviter tout couplage réseau ↔ générateur.

• Sectionnement & protections : disjoncteur courbe adaptée, différentiel si TT, respect schémas NF C 15-100.

• Ventilation & température : entrée/sortie d’air dimensionnées, éviter recirculation des gaz chauds.

• Carburants & stockage : réservoirs homologués, bac de rétention, éloignement sources chaudes.

• Nuisances sonores : capotage, silencieux, écran acoustique, implantation loin des façades.

Références utiles : ISO 8528 (performances/acceptation), IEC 60034 (machines tournantes), NF C 15-100 (installations BT), marquage CE & EMC.

Avantages et Inconvénients d’un Générateur Électrique

Comme tout équipement technique, le générateur électrique présente à la fois des points forts et des limites. Voici un détail de ses principaux avantages et inconvénients :

Avantages

• Fiabilité : Offre une source d’énergie autonome et sécurisée, notamment en cas de coupure de courant.
• Polyvalence : Adapté à une variété d’applications, de l’usage domestique à l’industriel.
• Mobilité : Certains modèles portables peuvent être facilement transportés sur différents sites.
• Autonomie : Permet de fonctionner en dehors des réseaux urbains ou dans des infrastructures isolées.

Inconvénients

• Coût : Investissement initial et coûts de maintenance parfois élevés.
• Consommation de carburant : Selon le type (essence, diesel, gaz), le coût en carburant et l’impact environnemental peuvent être importants.
• Niveau sonore : Certains générateurs peuvent être bruyants et nécessitent des dispositifs d’insonorisation.
• Émissions polluantes : Les générateurs à combustion émettent des gaz nocifs, rendant leur utilisation moins écologique en l’absence de systèmes filtrants.

Bonnes pratiques

• Dimensionner avec cos φ, simultanéité, courants d’appel.

• Marge 20–30 % sur le nominal.

• Préférer inverter pour électronique sensible.

• Installer ATS et protections adaptées.

• Ventiler, insonoriser, jamais en local non ventilé.

• Essais périodiques en charge + maintenance.

Équipements et Composants Liés

Pour tirer pleinement parti d’un générateur électrique et assurer sa performance, il est important de considérer également les équipements et composants qui le complètent :

• Systèmes d’alimentation en carburant : Réservoirs, pompes et systèmes d’injection, indispensables à l’alimentation du moteur.
• Systèmes de démarrage : Batteries et démarreurs électriques qui facilitent la mise en marche du générateur.
• Systèmes de contrôle et de monitoring : Modules électroniques permettant de surveiller en temps réel les performances et d’intervenir en cas d’anomalies.
• Systèmes de sécurité : Disjoncteurs, capteurs de température et dispositifs anti-surchauffe qui protègent l’équipement et l’utilisateur.

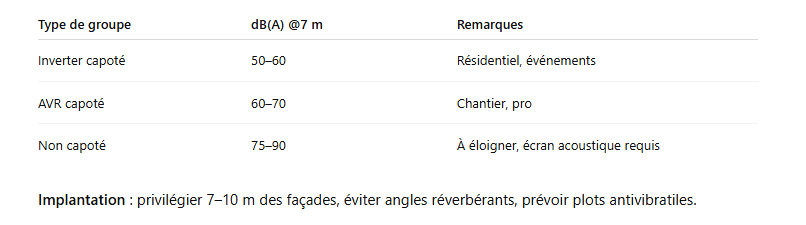

Bruit & implantation

Mots-Clés Associés

Dans l’univers de l’électricité, plusieurs termes sont souvent liés à celui de générateur électrique. Voici quelques mots-clés à connaître :

• Production d’électricité
• Conversion d’énergie
• Alimentation de secours
• Turbine
• Induction électromagnétique
• Régulateur de tension
• Système de refroidissement

Questions Fréquentes (FAQ) sur le Générateur Électrique

Voici quelques questions fréquemment posées sur le générateur électrique qui pourront vous aider à approfondir vos connaissances :

1. Qu’est-ce qu’un générateur électrique et comment fonctionne-t-il ?

Un générateur électrique convertit une forme d’énergie (mécanique, thermique, etc.) en énergie électrique grâce au principe d’induction électromagnétique. En faisant tourner le rotor (qui produit un champ magnétique) par rapport au stator, une tension est induite dans les bobines, produisant ainsi le courant électrique.

2. Quels sont les types de générateurs électriques les plus courants ?

On trouve principalement des générateurs à combustion (essence, diesel ou gaz), des générateurs hydrauliques et des générateurs éoliens. Chacun est adapté à une source d’énergie spécifique et à des applications diverses, qu’elles soient domestiques, industrielles ou en extérieur.

3. Comment déterminer la puissance nécessaire pour un générateur électrique ?

La puissance nécessaire est calculée en fonction des équipements à alimenter, en tenant compte de leur consommation nominale et du facteur de simultanéité d’utilisation. Il est conseillé de consulter un professionnel pour dimensionner correctement l’installation.

4. Quelles normes dois-je respecter lors de l’installation d’un générateur électrique ?

Les normes à respecter incluent les directives CE, les recommandations IEEE et, selon les cas, les normes ISO. Ces normes garantissent la sécurité et la qualité de l’équipement. Des installations spécifiques peuvent également nécessiter des contrôles techniques supplémentaires.

5. Quels sont les principaux avantages d’utiliser un générateur électrique ?

Les avantages incluent l’indépendance vis-à-vis du réseau principal, la possibilité d’une alimentation de secours fiable et une grande polyvalence d’application, que ce soit pour des usages résidentiels ou industriels.

6. Existe-t-il des solutions écologiques pour utiliser des générateurs électriques ?

Oui, des générateurs fonctionnant au gaz naturel ou utilisant des systèmes hybrides (combinant énergies renouvelables et générateur) sont de plus en plus utilisés afin de réduire l’empreinte carbone. Les innovations dans le domaine de l’électricité visent également à améliorer l’efficacité énergétique et réduire les émissions polluantes.

7. Inverter ou AVR : lequel choisir ?

Informatique/audio et appareils sensibles : inverter (THD < 3–5 %). Charges mixtes et moteurs : AVR correctement dimensionné.

8. Puis-je alimenter toute ma maison ?

Oui via un ATS et un tableau de transfert conforme NF C 15-100. Dimensionner pour le courant d’appel (pompe, PAC, frigo). Éviter les retours réseau.

9. Quelle autonomie viser ?

Usage secours : 8–12 h en charge typique. Chantier/événement : autonomie couvrant un cycle de travail + marge 20 %.

10. Gaz, essence ou diesel ?

Essence : mobile, ponctuel. Diesel : meilleur à charge soutenue/longue durée. Gaz : bruit réduit, émissions moindres, urbain.

Conclusion

Le générateur électrique se révèle être un outil indispensable dans la gestion de l’énergie, que ce soit pour assurer la continuité d’une alimentation électrique dans des contextes critiques, pour des solutions temporaires lors de chantiers ou pour des applications industrielles nécessitant de la robustesse. Grâce à une compréhension approfondie de sa définition, de son fonctionnement et des exigences normatives, existant un potentiel significatif pour optimiser son utilisation dans divers environnements. Que vous soyez en quête de solutions domotiques, d’options d’alimentation de secours ou d’une installation industrielle de pointe, il est crucial de bien choisir et d’entretenir votre générateur électrique.

Glossaire – Générateur Électrique

• Générateur électrique : Dispositif qui convertit une énergie primaire (mécanique, thermique, hydraulique, chimique) en énergie électrique par induction électromagnétique.
• Induction électromagnétique : Phénomène où une variation de flux magnétique à travers un enroulement crée une tension électrique (loi de Faraday).
• Alternateur : Générateur produisant du courant alternatif (AC) à partir d’une énergie mécanique via un rotor et un stator.
• Rotor : Partie mobile de l’alternateur créant le champ magnétique tournant.
• Stator : Partie fixe comportant les enroulements dans lesquels la tension est induite.
• Excitation : Alimentation du champ magnétique du rotor (par balais/charbons, aimants permanents ou excitatrice).
• Brushless : Alternateur sans balais, utilisant une excitatrice et un redressement tournant pour réduire l’usure et la maintenance.
• AVR (Automatic Voltage Regulator) : Régulateur électronique stabilisant la tension de sortie malgré les variations de charge.
• Régulateur de vitesse : Système (mécanique/électronique) maintenant la fréquence en contrôlant la vitesse du moteur.
• Fréquence : Nombre d’oscillations du courant par seconde (Hz) ; en Europe, 50 Hz typiquement.
• Monophasé / Triphasé : Sortie à une phase (230 V) ou trois phases (400/230 V) pour alimenter différentes charges.
• Puissance apparente (kVA) : Capacité nominale d’un groupe ; inclut puissance active et réactive.
• Puissance active (kW) : Puissance réellement convertie en travail utile ; kW = kVA × cos φ.
• Facteur de puissance (cos φ) : Rapport kW/kVA indiquant la proportion de puissance utile ; dépend de la charge.
• THD (Taux de distorsion harmonique) : Niveau d’harmoniques dans la tension ; bas THD = meilleure qualité électrique (sensible pour l’électronique).
• Inverter (générateur onduleur) : Technologie qui redresse puis ondule pour fournir une tension/fréquence très stables et un THD faible.
• Inverseur de source (ATS) : Commutateur automatique basculant la charge du réseau vers le générateur et inversement en toute sécurité.
• Temps de transfert : Délai entre la perte du réseau et la reprise par le groupe ; critique pour charges sensibles.
• Surcharge : Demande de puissance au-delà du nominal ; à limiter pour éviter l’échauffement et les chutes de tension.
• Rendement : Rapport énergie électrique produite / énergie primaire consommée.
• Consommation spécifique : Carburant consommé par kWh produit (g/kWh ou L/kWh).
• Refroidissement : Système air/eau évacuant les calories pour éviter la surchauffe.
• Lubrification : Circuit d’huile réduisant les frottements et l’usure des pièces en mouvement.
• Enceinte insonorisée : Capotage acoustique réduisant le niveau sonore (dB(A)).
• Mise à la terre : Connexion de protection évacuant les défauts vers la terre pour la sécurité des personnes et des biens.
• Disjoncteur de protection : Appareil coupant en cas de surintensité ou de court-circuit ; peut intégrer un différentiel.
• Courbe de charge : Profil temporel de la puissance demandée ; utile pour le dimensionnement.
• Parallélisation / Synchronisation : Fonction permettant de coupler plusieurs groupes entre eux ou au réseau (même tension, fréquence, phase).
• Démarrage (manuel/électrique/auto) : Modes d’initiation du groupe ; l’auto démarre sur perte réseau (avec ATS).
• Autonomie : Durée de fonctionnement à charge donnée selon la capacité du réservoir.
• Carburant : Essence, diesel, gaz (GPL/GNV), HVO ; impacte coût, émissions et maintenance.
• Indices IP/IK : Niveaux de protection contre les intrusions liquides/solides (IP) et chocs mécaniques (IK).
• Normes ISO 8528 : Référentiel principal de performance et d’acceptation des groupes électrogènes.
• IEC 60034 : Norme des machines tournantes (alternateurs).
• NF C 15-100 : Règles d’implantation et de sécurité des installations électriques basse tension.
• Compatibilité électromagnétique (CE/EMC) : Exigences de marquage et d’émissions/immunité pour coexistence sans perturbations.
• Prise CEE / domestique : Connectiques normalisées pour sorties 230/400 V ; CEE pour fortes intensités/usage pro.
• Plan de maintenance : Calendrier des contrôles (huile, filtres, bougies, courroies, essais en charge).
• Essai en charge : Test périodique du groupe sous puissance réelle pour valider performances et démarrage.
