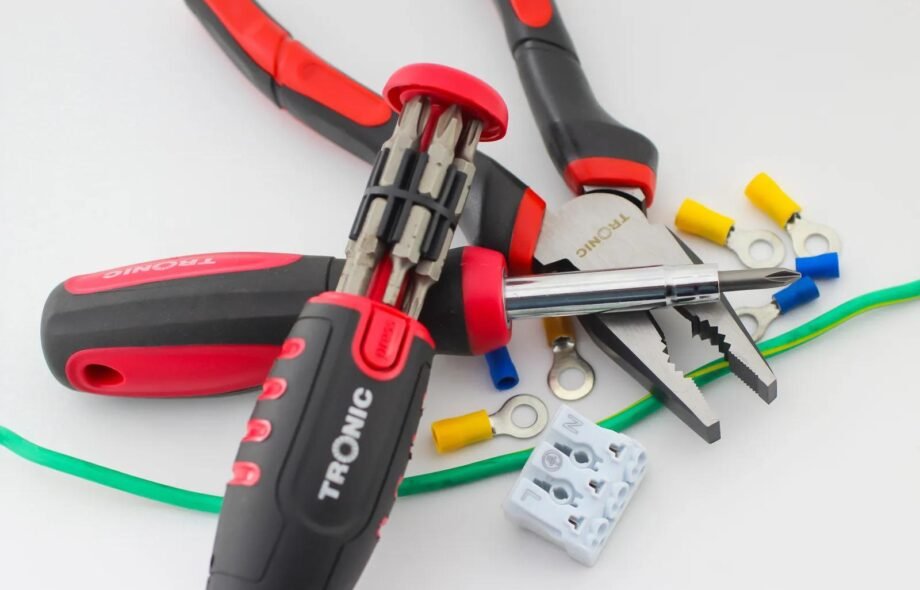

Quel outil utiliser pour brancher les fils souples au niveau des disjoncteurs ? Réponse : la pince à sertir !
Suite à la question d’un internaute : « Quel outil utiliser pour brancher les fils souples au niveau des disjoncteurs ? », nous avons décidé de consacrer un article complet aux pinces à sertir, aussi appelées pinces à cosse. C’est un sujet essentiel pour toute personne qui travaille sur des tableaux électriques, que ce soit dans un cadre professionnel ou pour ses travaux domestiques.
Introduction
Brancher correctement un fil souple au niveau d’un disjoncteur, c’est garantir la sécurité, la fiabilité de la connexion, et se conformer aux normes. Et pour cela, une bonne pince à sertir est indispensable.
Dans cet article, on vous explique :
- Pourquoi il faut utiliser des embouts et non des fils dénudés bruts,
- Quelle pince utiliser en fonction de vos besoins,
- Les erreurs courantes à éviter,
Et dans un second temps, notre comparatif complet de quelques une des meilleures pinces à sertir du marché, du meilleur rapport qualité prix.
Pourquoi sertir les fils souples ?
Les fils souples, contrairement aux fils rigides, ont tendance à s’écraser ou à s’effilocher lorsqu’on les visse directement dans un disjoncteur. Cela peut entraîner :
- Un mauvais contact,
- Une surchauffe,
- Un risque de court-circuit ou d’incendie.
La solution ? sertir une cosse (ou un embout) à l’extrémité du fil. Cela donne une extrémité rigide, propre et conductrice qui se fixe solidement dans la borne du disjoncteur.

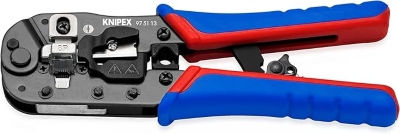

Quelle pince à sertir choisir ?
Il existe différents types de pinces à sertir :
- Manuelles à cliquet : idéales pour un usage ponctuel ou semi-pro,
- Automatiques : plus rapides, souvent utilisées en industrie,
- À matrices interchangeables : polyvalentes, mais parfois moins précises.
L’important est d’avoir une pince compatible avec la section de fil que vous utilisez (généralement de 0,25 à 6 mm² en domestique), et avec des embouts de qualité.
Réponses aux questions fréquentes sur les pinces à sertir
Peut-on sertir un fil sans pince spéciale ?
Non. Pincer un embout avec une pince plate ou une pince multiprise ne garantit ni la tenue mécanique, ni la conductivité électrique. Une pince à sertir assure une compression uniforme.
Faut-il utiliser des cosses isolées ou non isolées ?
Pour le branchement dans un tableau électrique, on utilise généralement des embouts non isolés, mais certaines cosses avec collerette isolée sont acceptées.
Les pinces à sertir sont-elles toutes compatibles avec tous les embouts ?
Non. Certaines pinces sont spécifiques à certains types ou formats d’embouts. Il est important de vérifier la compatibilité avec les embouts que vous utilisez (normes, formes, couleurs).
Tableau de correspondance : section de câble, couleur d’embout et pince à sertir adaptée
Voici un tableau pratique pour choisir l’embout adapté à votre fil souple et à votre pince à sertir :
| Section du fil (mm²) | Couleur standard de l’embout | Type de pince recommandé |
|---|---|---|
| 0,25 – 0,34 | Gris | Pince à cliquet manuelle |
| 0,5 | Blanc | Pince à cliquet manuelle |
| 0,75 | Bleu clair | Pince à cliquet manuelle |
| 1 | Rouge | Pince manuelle ou automatique |
| 1,5 | Noir | Pince manuelle ou automatique |
| 2,5 | Bleu | Pince manuelle ou automatique |
| 4 | Gris foncé | Pince à matrices interchangeable |
| 6 | Jaune | Pince à matrices interchangeable |
Remarque : la couleur de l’embout n’est pas obligatoire, mais elle facilite le repérage rapide sur le chantier.
Comment sertir un fil souple en 4 étapes
Pour un sertissage réussi, suivez ces étapes simples :
- Dénudez le fil sur environ 8 à 10 mm à l’aide d’une pince à dénuder.
- Insérez l’embout : glissez l’extrémité du fil dans l’embout jusqu’en butée.
- Placez l’ensemble dans la pince : positionnez l’embout dans la mâchoire correspondante à sa section.
- Sertissez : pressez la pince fermement jusqu’au clic final (pour les pinces à cliquet). L’embout doit tenir solidement sans jeu.
- Testez la solidité en tirant légèrement : si l’embout glisse, c’est que le sertissage est insuffisant.
Les erreurs fréquentes à éviter
- Utiliser une pince plate ou universelle pour sertir : cela écrase l’embout sans garantir le bon contact.
- Mal choisir la section d’embout : un embout trop grand ou trop petit altère la tenue et la conductivité.
- Sauter l’étape du dénudage précis : un fil trop dénudé ou pas assez peut générer un mauvais contact.
- Ne pas vérifier le bon enclenchement dans le disjoncteur : l’embout doit être bien inséré jusqu’en butée.
Quels pinces à sertir pour quel profil d’utilisateur ?
Voici quelques recommandations en fonction de vos besoins :
Pour un usage occasionnel (bricoleur amateur)
- Pince à sertir manuelle à cliquet
- Kit de 300 à 1000 embouts de base
- Bon rapport qualité/prix
Pour un usage régulier (artisan ou installateur indépendant)
- Pince automatique ou à cliquet renforcé
- Valisette avec embouts triés
- Gain de temps, finition plus régulière
Pour un usage professionnel intensif (industrie, atelier)
- Pince à matrices interchangeables
- Embouts certifiés CE / DIN
- Grande précision et polyvalence
Conclusion
Le sertissage des fils souples à l’aide de pinces à cosses n’est pas un simple détail technique : c’est une étape essentielle pour garantir la fiabilité, la durabilité et la sécurité de toute installation électrique.
Utiliser une pince à sertir adaptée et des embouts de qualité, c’est éviter les faux contacts, les surchauffes et les risques d’accident. Que vous soyez bricoleur occasionnel ou électricien professionnel, le bon outillage fait toute la différence.
Prenez le temps de bien choisir votre pince, suivez les bonnes pratiques, et surtout, n’improvisez pas. L’électricité n’aime pas l’approximation.
Et si vous hésitez entre plusieurs modèles, posez-nous vos questions en commentaires.
