Interrupteur modulaire dans le tableau électrique
Quand on parle d’interrupteur, on pense naturellement à l’appareillage électrique qui sert à contrôler les points lumineux: simple allumage et va et vient.
Mais si je vous parle d’interrupteur dans le tableau électrique, savez vous à quoi cela correspond? Quelle peut être l’utilité?
Interrupteur modulaire, rôle et fonctionnement:

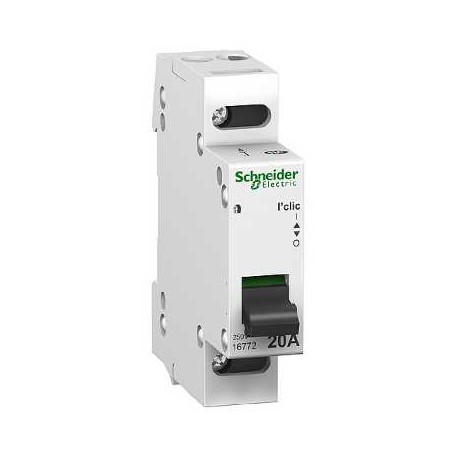

Au lieu de parler d’interrupteur dans le tableau électrique, on parle en réalité d’interrupteur modulaire.
Le terme modulaire signifie « qui prend la place d’un module dans le tableau électrique ».
Pourquoi mettre un interrupteur dans un tableau:
C’est une question qui peut paraître légitime.
Dans un logement classique, il faut pouvoir éteindre et allumer les point lumineux depuis l’entrée/sortie de la pièce.
Il n’y a donc pas d’intérêt à pouvoir piloter les éclairages depuis le tableau électrique domestique.
Ce genre de pratique est par contre indispensable dans un commerce, un magasin pour les raisons suivantes:
- Il ne faut pas que les commandes (interrupteurs) soient accessibles aux clients.
- Les commandes doivent être centralisées en un seul point afin de faciliter la mise en service ou l’extinction des éclairages.
Dans les locaux professionnels, les éclairages sont donc pilotés depuis le tableau électrique à l’aide d’interrupteurs modulaires.
Utilité dans une installation électrique domestique:
Comme je le disais juste avant, il n’y a pas d’intérêt à installer un interrupteur modulaire dans un tableau électrique domestique.
Il peut néanmoins être utilisé pour piloter un éclairage extérieur, dans le cas ou la commande n’a pas été prévue à la base.
Je recommande plutôt l’installation d’un système à base d’interrupteur radio, plus commode car il permet de positionner un véritable interrupteur dans le logement pour contrôler les éclairages extérieurs.

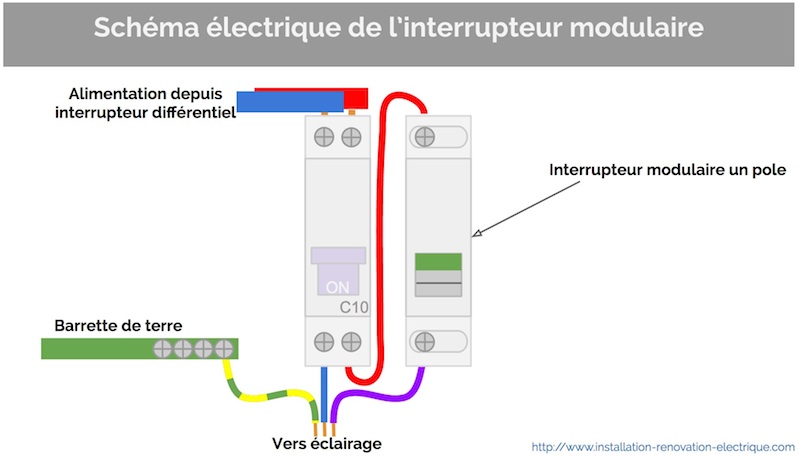

Schéma électrique interrupteur pour tableau électrique:
De même que pour un branchement d’interrupteur classique, l’interrupteur modulaire reçoit la phase et le retour lampe.
La connexion électrique n’est pas plus compliquée que pour un interrupteur:
L’avantage, c’est qu’il n’y a qu’une seul gaine (ou un seul câble) qui part vers le point lumineux avec phase/neutre et le fil électrique de terre.
La protection du point lumineux et la section du fil électrique sont en conformité avec la norme NF C 15-100:
- Fils électriques de section 1,5 mm2.
- Disjoncteur divisionnaire 10A/16A.

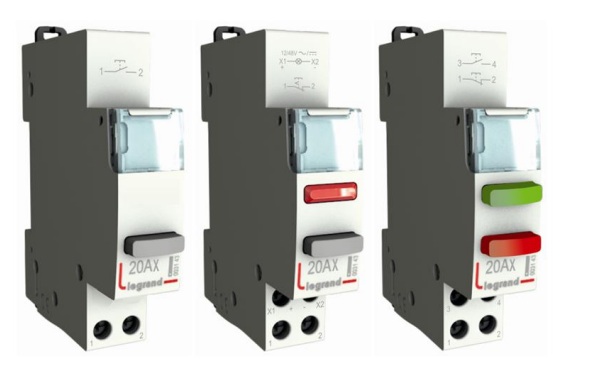

Exemple d’interrupteur modulaire Legrand 412914:
Note: La référence 4 129 14 remplace l’ancienne référence 004463 qui était équipé d’un voyant lumineux classique, remplacé par une LED.
Cet interrupteur de commande avec 1 contact NO (normalement ouvert) est équipé d’un voyant (LED verte) permettant de connaître l’état de fonctionnement du circuit (LED allumée = éclairage allumé).
Un tel interrupteur permet d’avoir un aperçu rapide des éclairages allumés directement depuis le tableau.
Le branchement nécessite le neutre au niveau de l’interrupteur de commande modulaire pour alimenter le voyant. Pour faire une analogie, ce composant électrique est l’équivalent de l’interrupteur à voyant mais il est branché au niveau du tableau électrique.
Bonjour,
Je dispose de deux tableaux électriques (un dans la maison, un dans le garage ce dernier étant alimenté par le premier) et je voudrais installer une prise électrique commandée par deux va et vient modulaires (un par tableau). Pouvez vous me fournir le schéma d’installation ?
Merci
Bonjour
Ce n’est pas possible.
Vous ne pouvez pas avoir une prise alimentée par 2 interrupteurs différentiels différents.
Donc soit vous partez d’un tableau, soit de l’autre, mais pas des deux.
Voir également quel est l’usage de cette prise. Suivant la puissance utilisée, pas forcément possible de couper le circuit via des va et vient (en principe plutôt prévus pour de l’éclairage).
En tout cas si vous mettez un va et vient modulaire par tableau, l’alimentation du circuit devra provenir d’un seul des tableaux.
Pour le schéma c’est un shéma de va et vient classique que vous trouverez partout sur le net.
Bonjour,
Savez vous comment connecter un Bouton poussoir modulaire à voyant Legrand (ref 412914) avec une Minuterie Theben Elpa 8 ?
Avec un schéma si possible…..
En vous remerciant
Petite coquille dans mon schéma précédent
J’ai supprimé le lien et refait ici :
https://www.casimages.com/i/210627034155383217475764.jpg.html
Bonjour
Voir schéma joint sur ce lien :
https://www.casimages.com/i/210627102333383217475507.jpg.html
On j’ai supposé que le voyant s’allumait en même temps que la lampe
Bonsoir Guillaume,
Je refais actuellement mon tableau électrique et j’en profite pour le mettre aux normes.
J’ai une question sur le respect de celle-ci.
Je m’explique :
J’ai mon tableau principal (que je refais) et 2 petits tableaux distants (T1 et T2).
T1 et T2 sont vus comme des disjoncteurs différentiels déportés.
Afin de pouvoir isoler les sections de câbles de liaisons en cas de besoin, j’aimerais savoir si je peux positionner un interrupteur modulaire sur mon tableau principal T pour les alimenter ? Si oui, comment calibrer ? J’ai fais un schéma de ce que je souhaiterais faire mais impossible de le poser en commentaire…
Merci par avance pour votre aide
Bonjour et merci pour vos articles clairs et précis, je souhaite installer une VMC et je ne veux pas tirer de nouvelle ligne pour l’interrupteur à deux vitesses. L’installation de deux interrupteurs modulaires peut-elle le remplacer (un inter. par vitesse) ?
Bonjour Guillaume, en lisant se poste il me viens une question c’est au sujet des différentes marques de module ( Legrand, siemens, schneider…) toute les marques ce valent-elles? que penser de la marque ABB? car je suis tomber sur cette article http://www.abb.fr/cawp/seitp202/8ca2e1cdb3b60025c1257d08005403f9.aspx?_ga=1.35791461.414757191.1406978110
je ne sais pas trop quoi en penser.
Cordialement.
Bonjour,
Le choix des marques est souvent une question posée (je rédigerai un article à ce propos). Concernant la marque ABB, c’est une solution aussi intéressant que les marques plus connues comme Legrand ou Schneider.
Après, c’est une question de choix et de budget.
Cordialement
Guillaume
Merci pour ce futur article, car les gros leader tire leur prix et du coup des que c’est moins cher on a l’impression de sous qualité ce qui n’est pas forcement vrai …
cordialement!
