Les liaisons équipotentielles de votre installation électrique

100
46433

Je poursuis aujourd’hui ma série d’articles sur la sécurité et les éléments liés au circuit de mise à la terre. Je vais aborder le sujet des liaisons équipotentielles dans l’installation électrique.

Qu’est qu’une liaison équipotentielle?

La notion de potentiel en électricité:

J’ai expliqué dans un article, pour que le courant puisse se déplacer, il faut une différence de potentiel.

En résumé, comme pour l’eau qui s’écoule d’un point haut H, vers un point bas B, le courant s’écoule d’un point de potentiel A vers un point de potentiel B lorsque il existe une différence entre ces deux potentiels.

Avant d’avancer plus loin, je dois ajouter que le corps humain est relié à la terre (en temps normal) et possède donc le même potentiel que cette dernière.

Les dangers électriques contre lesquels il faut lutter grâce aux liaisons équipotentielles:

Imaginons maintenant qu’un élément métallique soit connecté à un potentiel, et qu’un personne vienne toucher cet élément métallique.

Le courant va s’écouler du potentiel de l’élément métallique vers la terre en passant par le corps: c’est donc un danger électrique contre lequel il faut se prémunir dans l’installation électrique domestique.

Mais quel élément métallique?

Voici tout un panel de matériaux conducteurs qui sont présents dans une habitation:

  • Les canalisations d’eau.
  • L’arrivée générale de gaz.
  • La canalisation de chauffage central d’un immeuble.
  • Les huisseries métalliques de fenêtre.
  • Les Portes métalliques.
électricité, sécurité et circuit de mise à la terre
Mise à la terre et liaison équipotentielle

La liaison équipotentielle principale de l’installation électrique:

Vous l’aurez compris, tous les éléments métalliques conducteurs d’électricité susceptibles de se trouver à un potentiel différent de celui de la terre, doivent être relié au circuit de mise à la terre.

Ainsi, il faut relier à la terre:

  • La canalisation de gaz si elle est métallique.
  • Les canalisations (en cuivre) d’eau.
  • La canalisation (en cuivre) de chauffage central.
  • Les Huisseries métalliques (fenêtre en aluminium, huisserie en métal de porte).

Mise en œuvre de la liaison équipotentielle principale:

Naturellement, pour relier les différents éléments en question, il existe plusieurs moyens.

Liaison équipotentielle des huisseries métalliques:

Pour réaliser la liaison équipotentielle au niveau des huisseries métalliques, je vous conseille de vous munir de vis auto-foreuses avec des rondelles, et de venir « coller » mécaniquement le fil de terre contre votre huisserie métallique.

Cette manipulation est à effectuer avant la pose du doublage, en faisant attention à l’endroit ou vous percer pour que ça ne soit pas visible depuis l’extérieur.

Liaison équipotentielle des tuyauteries métalliques:

Pour les tuyauteries, il est évident qu’il ne faut pas utiliser de vis auto-foreuse, mais au contraire des système de colliers.

Au pire cas vous pouvez utiliser les colliers de plomberie métalliques pour venir enserrer le fil de terre sur la canalisation. Attention ce doit être des colliers indépendants de ceux installés par le plombier.

Mais le mieux reste d’utiliser des colliers spécifiques pour réaliser la liaison équipotentielle sur les tuyaux.

La couleur de l’étiquette, le logo ainsi que la mention « ne pas déconnecter » servent à avertir de l’importance de cette connexion à la terre.

raccorder les tuyaux métalliques à la terre

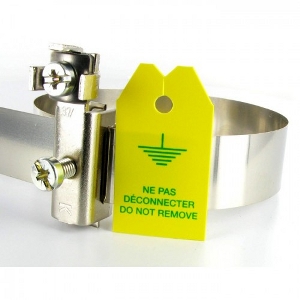

Collier de mise à la terre pour les tuyauteries métalliques

Le raccordement au niveau du tableau électrique:

Les différents fils électriques de terre – toujours de couleur vert-jaune – qui sont raccordés arrivent au niveau du tableau électrique.

Ils sont connectés au bornier de répartition de terre du tableau électrique. Ce bornier est de couleur verte dans le tableau, avec des fixations par vis ou de type connecteur automatique.

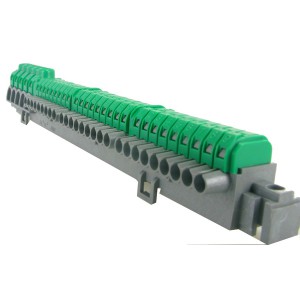

Barrette de répartition du tableau électrique
bornier de répartition pour connecter les fils de terre et la liaison équipotentielle

Section de la liaison équipotentielle et norme NF C 15-100:

La norme NF C 15-100 indique que « la section minimale de la liaison équipotentielle doit être au moins égale à la moitié de la plus grande section des conducteurs de protection de l’installation électrique, avec un minimum de 6mm² et un maximum de 25mm² en cuivre »

En résumé, le fil électrique utilisé doit être de section 6mm² en cuivre.

NB: Dans le cas de la Liaison équipotentielle dite supplémentaire dans la salle de bain, du fil électrique de section 2,5mm2 est toléré.

Le type de fil pour la liaison équipotentielle:

La liaison équipotentielle consiste à relier à la terre les tuyauteries et autre éléments métalliques, il est évident d’utiliser du fil de terre, le fil électrique vert-jaune.

liaison à la terre des éléments métalliques de l'installation électrique

Les liaisons équipotentielles dans la salle de bain:

La salle de bain est la pièce la plus contrôlée dans l’installation électrique.

En effet, eau et électricité cohabitent dans le même milieu.

La liaison équipotentielle prend alors tout son sens dans la salle de bain. De plus la norme NF C 15-100 indique que la salle de bain doit posséder une liaison équipotentielle locale: on parle de liaison équipotentielle supplémentaire.

Voici un résumé des préconisations concernant la liaison équipotentielle de la salle de bain:

  • Toutes les canalisations métalliques doivent être reliées à la terre.
  • Les corps (métalliques) des appareils sanitaires, les huisseries métalliques et tous les autres éléments conducteurs accessibles doivent être reliés à la terre.

En somme, la liaison équipotentielle de la salle de bain obéit aux mêmes règles que la liaison équipotentielle principale.

Certaines personnes me demanderont si il faut relier vraiment tous les éléments métalliques, en effet il existe certaines exceptions:

  • Les radiateurs de chauffage de classe 2: ces radiateurs ne nécessite pas de liaison équipotentielle car ils sont isolés (si une fuite de courant apparaît est n’est pas diffusée sur la carcasse métallique du chauffage électrique).
  • Les radiateurs de chauffage non électriques si ils sont alimentés par des canalisations isolantes type PER.
  • Les grilles métalliques d’aération.
  • Les portes serviettes métalliques non chauffant.
  • Les robinets lorsqu’ils sont reliés à des canalisations en matériaux isolants (type PER).

Ou acheter votre matériel pour réaliser vos liaisons équipotentielles?

Concernant les colliers de mise à la terre et la barrette de coupure, je vous conseille de vous orienter ici  sur le site de vente en ligne ManoMano pour le matériel de mise à la terre. Il y a plusieurs vendeurs en ligne et un disponibilité importante avec les prix moins cher qu’en grande surface de bricolage.

Nous n'avons pas pu confirmer votre inscription.
Merci de vous être inscrit, vous allez bientôt recevoir votre premier mail. Guillaume

Vous avez aimé cet article ?

Je peux vous donner encore plus d'astuces et de conseils pour réussir vos travaux électriques.

Recevoir 30 astuces d'électricien gratuites

Electricien professionnel, je vous propose de partager mon métier, mes conseils et mes astuces à travers les différents articles de ce blog en électricité. Bonne lecture!

100 Commentaires

  1. bonjour, je remarque que vous utilisez un petit plastic jaune avec mention « ne pas déconnecter » cela est-il obligatoire?

    bonne soirée bonnes fetes…

    corinne

  2. Bonjour….je viens d’ acheter une maison qui n’ est pas reliée à la terre…que dois je faire? Est ce que je peux vivre dans une maison qui n’ est pas reliée à la terre sans danger? Merci

  3. Bonjour, je realise l’electricité de ma future maison. Concernant la liaison equipotentielle de la salle de bain, qu’en est-il ?
    J’ai actuellement une terre (plus phase et neutre) qui arrive sur mes prises depuis mon tableau. Une terre qui arrive sur mon circuit eclairage (plus phase et neutre) depuis le tableau. Et j’ai fait une arrivee de la terre (seule) depuis le tableau qui va au lavabo, au seche serviette et au bac a douche. Mes huisseries sont en pvc.
    Par contre ces 3 terres ne sont pas reliée entre elle sauf par le raccordement au tableau.
    Dois-je prevoir un raccordemznt de ces trois terres ensemble dans la salle de bain ou alors ce que j’ai fais suffit ?
    Merci beaucoup pour vos precieux conseils.

  4. Réponse en retard de plus d’un an, mais elle peu être utile à quelqu’un d’autre :
    La liaison équipotentielle dans une SdB est constituée d’une seul câble ponté entre les huisseries métallique s’il y en a, le robinet et la douche/ baignoire (sauf si branché sur du PER). Dans tous les cas, mettre le fil en attente.
    Pour le sèche serviette, s’il est de Classe 2 (normalement oui), la terre n’est pas du tout nécessaire dessus.

    Il est recommandé d’utiliser un fil en 4/ 6mm² pour la liaison équipotentielle, et cette section est obligatoire si le câble est apparent. Le 2;5mm² est toléré mais uniquement en encastré (au minimum sous goulotte), et en rénovation (on peut alors à défaut partir de la terre d’une des prises de courant afin de réaliser la liaison équipo s’il n’est pas envisagé de faire une rénovation totale.

    Dans le cas du dessus, avoir tiré un câble de terre pour chaque connexion est inutile certes, mais pas dangereux bien évidemment. Il n’est donc pas nécessaire de ponter les différentes arrivées entre elles.

  5. Bonsoir Guillaume,
    Tout d abord merci pour la rapidité de vos réponses. Je n’arrive pas à comprendre la LES.
    En effet j’ai dans ma salle de bain du chauffage au sol et tout est en plastique. J’ai un seche serviette de classe 2 j’ai un socle double prise, un interrupteur, une porte en bois une baignoire et une douche à l italienne avec un syphon en plastique et un caniveau en inox. J’ai tiré une gaine alimentation pour mes prises qui repart vers la chambre. J’ai tiré une gaine avec un fil 2.5 vert jaune que je connecterai au caniveau et c’est tout. Est ce suffisant? Je suis perdu.
    Merci.
    Cordialement.

    • Bonjour,

      Pour répondre à vos interrogations:

      Concernant le sèche serviette, il est de classe 2 et ne nécessite donc pas de connexion à la terre.

      Vos huisseries étant en bois, il n’est pas nécessaire (comme vous le soulignez) de la connecter à la terre.

      Votre caniveau ne doit pas être relié à la terre.

      Il fait en effet partie des éléments « de petites dimensions qui ne présentent aucun risque d’être portés à un potentiel défini » (dixit a norme)

      Cordialement

      Guillaume

  6. Bonjour
    S’il n’y a aucun élément métallique dans la salle de bain, il faut néanmoins faire une interconnexion locale des conducteurs de terre des circuits de la salle de bain : prises, éclairage, radiateur (laissé en attente pour l’instant si classe 2)

  7. bonjour, j’installe une douche à la place de baignoire …. je vous passe les détails que je crois avoir respecté les normes de sécurité… Mais mon tub de douche est en métal, les tuyaux d’évacuations en Pvc (la robinetterie en cuivre avec equipotentiel) Mon SEUL soucis : est-ce que je dois raccorder mon tub douche aux equipotentiels et comment fixer le cable de terre au tub (rien n’est prévu sur le tub) Merci

    • Bonjour,

      Lorsque vous parler de « tub douche » est ce que vous parler du support servant à maintenir la pomme de douche? Si c’est le cas, il n’est pas à relier à la liaison équipotentielle.

  8. Bonsoir, je réalise la liaison équipotentielle de mon appartement, et je souhaite avoir des réponses a mes quelques questions svp !
    1-Le raccordement des cadres de portes qui chez moi sont en métal est-il obligatoire?
    2-J’ai déjà connecté quelques tuyaux mais coupé le fil au niveau des colliers entre les différents éléments, par contre la connexion est bien maintenue jusqu’au tableau, cela est-il grave ? une incidence ? car j’ai vu qu’il fallait garder le fil en continue …
    3-Dans notre résidence on est équipé d’un chauffage central, j’ai donc des tuyaux d’arrivée et de départ qui traversent le salon du plafond vers le sol en passant par les radiateurs bien entendu, ou doit-je connecté mes colliers ? tout en bas à coté du sol ? ou à l’arrivée même du radiateur et à la sortie ?
    Merci beaucoup !

    • Bonjour,

      Pour répondre à vos questions dans l’ordre:

      1-Les huisseries en métal doivent être raccordées à la terre
      2-Les éléments peuvent être pontés les uns sur les autres
      3-Il faut vérifier si le chauffage centrale est déjà relié à la terre. Dans le cas contraire, il faut relier à la liaison équipotentielle au point d’entrée dans l’habitation

      Cordialement

      Guillaume

  9. Bonjour,

    je vais raccorder ma liaison équipotentielle à ma menuiserie alu comme indiqué dans votre article, à savoir derrière le doublage.
    Mais est-ce que cette liaison équipotentielle soit rester accessible (via un trou dans le mur par exemple) ?
    Merci d’avance pour votre réponse.

    Cordialement,

    Mathieu

    • Bonjour,

      Voici ce que dit la norme à ce propos:

      « Il n’y a pas lieu d’exiger que la liaison équipotentielle soit visible sur l’ensemble de son parcours, mais il est recommandé que les connexions demeurent accessibles. »

      J’espère que cela apporte la réponse à votre question.

      Cordialement

      Guillaume

  10. Bonjour,
    Je viens de (presque) terminer l’installation électrique de ma future maison. En relisant cette page, ok, j’ai bien la LEP et la LES, j’y ai même relié le toit de tôles métalliques. Je n’ai trouvé aucune info là dessus, mais on na sait jamais.
    Par contre, en prévoyant les meubles de cuisine, je viens de me rendre compte que l’évier est en inox. Et il n’est pas relié à la LEP. Toute l’alimentation de la maison est en PER.
    Est-ce qu’il faut relier cet évier ? Si oui, à la LEP de l’autre côté de la maison, ou à la LES de la salle de bain à quelques mètres ?

    Merci

    • Bonjour,

      Effectivement, il vous faut relier l’évier (qui est considéré comme « un élément conducteur étranger à l’installation électrique » vis à vis de la norme NFC15-100)

      Reliez cette évier au fil de terre le plus proche (section 2,5mm2)

      Cordialement

      Guillaume

    • Bonjour,

      Si je comprends bien le sens de votre question, vous voulez vous servir du tuyau d’arrivée d’eau comme terre de la prise de courant (qui n’est possède pas jusqu’à présent)

      Dans ce cas, c’est strictement interdit

  11. Bonjour,
    Merci pour cet article que je trouve très riche en informations !
    J’ai une question pour vous, je rénove toute l’électricité de mon appartement, et je réalise la liaison equipotentielle totale ! Par contre étant copropriétaire dans une résidence année 70, j’ai les tuyaux du chauffage central en acier qui traversent chaque piece du plafond au sol, et j’aimerais savoir si je dois le connecter aussi à mon circuit equipotentiel, car dans l’article on parle des tuyaux de chauffage en cuivre?
    Merci !

  12. Bonjour
    En voulant déplacer un collier de fixation de tuyaux sur le quel était fixé deux files de liaison équipotentielle j’ai pris une décharge électrique et quand je met en contact les deux files une petite étincelle se forme.
    Je suis perplexe, dois-je en déduire que la liaison fonctionne et que j’ai une fuite sur un appareil (tuyaux en sortie de chaudière) ou qu’il y a effectivement une fuite mais que la liaison ne fonctionne pas puisque je prends le jus ?
    Dans tous les cas y a t’il un moyen de vérifier qu’une liaison équipotentielle est bien connectée à la terre ?

  13. Bonjour,
    Merci pour la pédagogie de votre site.
    Concernant les LEP et si le réseau de distribution est en tube multicouches (dont 1 alu), dois-je raccorder tous les éléments d’extrémité contrairement au PER ?

  14. Bonjour,
    Avec tous ce qui se lit un peu partout je commence à m’embrouiller.

    Dans le cas d’une installation neuve, faut il une LES spécifique dans la salle de bain si aucun élément n’est conducteur? (douche italienne, hiusserie pvc et bois, sèche serviette classe 2)

    Dans le cas d’une rénovation, si des éléments sont conducteurs on se doit de créer une LES de section 2.5mm2 toléré directement reliées au bornier de terre mais ou chaque éléments peut être ponté??

    Merci pour vos retours

  15. Bonjour et bravo pour votre site. Certainement le bon endroit pour poser la question qui me chiffonne…

    Je dois relier des tuyaux en cuivre à la terre (ça picote fortement si j’utilise l’eau, en étant pieds nus sur le carrelage). Est-ce que je peux relier le tuyau en cuivre d’arrivée d’eau sur le fil « terre » de la prise murale la plus proche ? Ou bien je dois absolument passer par un piquet ? (mais je ne sais pas vraiment où mettre ce piquet, sauf à casser un carreau dans le sol, puis traverser le vide-sanitaire…).

    Merci d’avance pour vos réponses 😉 !

    • Bonjour,

      Il vous faut préalablement voir si vous avez une prise de terre (ca se fait au niveau du tableau électrique). SI c’est le cas, alors votre solution est valide. SI ce n’est pas le cas, il faut en créer une (et pas forcément dans votre salle de bain, mais plutôt à l’extérieur)

      Cordialement

      Guillaume

      • Merci beaucoup pour votre réponse. Oui, il y a bien un fil jaune/vert qui part du tableau et va sur une barrette de terre. Elle même va dans le vide sanitaire et donc j’imagine à la terre. Par contre, un tuyau de cuivre du même réseau d’eau va également sur cette barrette. Comme je reçois des décharges dans ma salle de bain, je me dis que :

        – le retour à la terre a peut-être besoin d’être proche du robinet qui fait des décharges (la barrette dont je parle est assez loin, et donc c’est moi qui fait conducteur et pas le fil de terre qui est beaucoup plus loin sur le tuyau)
        – le retour à la terre est défectueux dans le vide-sanitaire (et donc cela revient à votre question : est-ce que j’ai une prise de terre ? ).

        Est-il facile de vérifier si la terre est bien fonctionnelle dans mon installation ?

        Encore merci pour vos réponses, elles sont très utiles.

  16. Bonjour.
    Faut il aussi relier les huisseries metalliques hors salle de bain à la terre ou seules les huisseries de la salle de bain sont obligatoirement reliées dans la LES? Merci

    • Bonjour,

      Pour ma part, je relie toutes les huisseries métalliques.

      Bien que, comme Carminas l’a dit, il n’est fait référence qu’aux huisseries métalliques dans la salle de bain, la norme parle de « tous les éléments métalliques de la construction et armatures du béton armé » (chapitre 411.3.1.1).

      Dans le doute, je relie toujours ces éléments à la terre.

      Cordialement

      Guillaume

  17. bonsoir
    Bonjour
    Vous précisez qu’il faut mettre à la LEP de l’installation, les huisseries alu et métalliques.( porte et fenêtre)
    Je ne trouve pas ces précisions ni dans la norme NF c15-100 ( partie 5-54 et annexe A) ni dans les guides promotelec. Si ce n’est que pour la L.E.S de la salle de bain. Dans ce cas , c’est bien préciser.

    Pourriez vous svp me confirmer cela et me préciser une référence où je peux trouver l’information.

    merci bien cordialement

  18. Bonsoir,
    Tout d’abord, merci pour l’article.
    Je réalise l’installation électrique d’un pavillon neuf et je suis un peu perdu sur ces fameuses lignes équipotentielles. J’ai l’impression que je n’ai rien à y relier…
    Je m’explique :
    Liaison équipotentielle principale :
    L’eau arrive par un tuyau en polyéthylène sur une nourrice avec tous les départs vers les différentes pièces en tuyau PER. Je pensais ne pas y amener de fil de terre!
    A l’intérieur de la partie habitable toute l’installation de plomberie et chauffage est en PER. Il y aura une pompe à chaleur dans le garage, elle sera connecté à différents éléments (ballon tampon, circulateur…) en cuivre. Les départs et retours de chauffage vers la partie habitable sont en PER. Faut il quand même relier la partie de plomberie en cuivre du garage? Si oui, un simple repiquage en 2.5mm² sous gaine suffit-il?
    Liaison équipotentielle locale :
    Il y un chauffe eau dans la salle de bain, avec une nourrice à côté. Seuls des tuyaux en PER seront connectés au chauffe eau et à la nourrice. Pas besoin de fil de terre donc?
    Merci pour vos précisions ?

    • Bonjour,

      Qui peut le plus, peu le moins (et inversement évidemment).

      Pour la connexion à la terre, je prends toutes mes précautions et relie au maximum les éléments (surtout dans la salle de bain). Votre chauffe eau sera relié à la terre (c’est obligatoire). Les départs en PER ne posent pas de problème puisqu’ils ne sont pas conducteurs.

      Côté garage, en tout logique, votre PAC est reliée à la terre. Il suffit de faire un test de continuité entre la terre du tableau électrique et la carcasse de la PAC pour vérifier la connexion à la terre et au niveau des tuyaux de cuivre.

      Cordialement

      Guillaume

    • Bonjour

      Dans la salle de bain, même si on n’a pas de masse métallique, il faut relier les conducteurs de terre des circuits de la salle de bain (prise, éclairage, radiateur, chauffe-eau) à la Liaison Equipotentielle Supplémentaire (interconnexion locale supplémentaire redondante)

      Mais la dernière version de la norme (11/2015) indique qu’en locaux d’habitation la Liaison Equipotentielle Supplémentaire peut se faire dans le tableau, celui-ci étant considéré comme suffisament proche.
      On peut donc ne rien faire.

  19. Bonjour,
    Merci beaucoup pour cette réponse rapide.
    En résumé, je n’ai rien à relié à la LEP et à la LES.
    Je vais juste laisser un 2.5 sous gaine à coté de la nourrice du chauffe eau au cas ou…
    Bonne journée

  20. Bonjour Carminas,
    Donc suivant l’ancienne version de la norme, on devrais avoir 2 fils de terre par prise, lumière, ect?…
    Concernant le tableau de communication, j’ai ramené un 6² du tableau elec à la barrette de répartition du coffret vdi.
    Je pensais relier les rails din du VDI à la terre.
    Les câbles TV seront donc relié à la terre par l’intermédiaire du répartiteur.
    En revanche, ça me parait plus compliqué de relier à la terre la masse des câbles réseaux.
    Est ce gênant?

  21. Bonjour et merci pour votre site très instructif !
    J’ai toutefois une question.
    Je réalise l’ensemble de l’installation électrique pour un pavillon de 200m2 et m’interroge sur la LEP. En effet la norme dit :« la section minimale de la liaison équipotentielle doit être au moins égale à la moitié de la plus grande section des conducteurs de protection de l’installation électrique, avec un minimum de 6mm² et un maximum de 25mm² en cuivre »
    Or mon arrivée Elec sera en 35mm2 Alu soit du 25mm2 Cuivre. Je dois donc installer une terre de même section soit 25mm2 (n’est ce pas?) ce qui fait une section de LEP en 16mm2 (25/2=12.5)…
    Cette section me paraît disproportionnée et difficile financièrement et techniquement à mettre en œuvre sur l’ensemble de mes huisseries (16 fenêtres)… Mais je crains également le passage du consuel…
    Pouvez-vous m’éclairer svp?
    Merci d’avance.

    • Bonjour Thomas,
      Oui le conducteur de protection doit être au moins égale à la section de l’alimentation.
      Quel est la distance entre votre compteur et votre tableau ?
      et quelle ampérage souhaitez vous ?
      Sachant que si ces deux facteurs sont grands, forcément le reste doit suivre.
      Exemple : 25mm² pour 105 m = 36A / 8000 W
      16mm² pour 105 m = 23A / 5000 W
      Mais ça vous le saviez déjà.

  22. Bonjour,
    Merci de m’aider comment peut t’on faire l’équipotentielle dans le cas ou en est devant une série des 4 radiateurs de chauffage centrale qui se trouvent dans un même endroit en ligne droite et qui ont été très proches les uns des autres d’une distance de 1,5 m.

    Est ce que chaque radiateur doit être connecté avec la masse ou bien un seul de ces radiateurs suffira dans ces conditions et est ce il y a une norme qu’on peut l’utiliser dans ces conditions.

    Merci d’avance.

    • Bonsoir

      Pour un chauffage central avec canalisations en cuivre, il suffit de faire la liaison équipotentielle principale une seule fois sur la canalisation de chauffage en sortie de la chaudière.
      Idem pour la canalisation d’eau chaude sanitaire.

  23. Bonjour
    Dans ma sdb j’ai … une baignoire métallique raccordée par du PER en eau , PVC en écoulement … Un lavabo porcelaine raccordé en eau sur 1m en cuivre fixé au mur puis reprise PER , et PVC en écoulement … Un radiateur chauffage central métallique raccordé en eau par du PER … Un chauffage appoint classe II sans fil de terre sur le cordon mais avec une terre sur l’alimentation 1,5²… Une prise de l’ancienne installation sans fil de terre … Un fil j/v de 6² que j’ai tiré depuis le tableau principal …
    1 … dois je raccorder la baignoire à la terre ?
    2 … j’ai noté que le lavabo et le radiateur chauffage central n’avaient pas besoin d’être relié à la terre ??
    3 … puis je brancher le fil de terre (inutilisé) d’arrivée du chauffage d’appoint sur la prise de l’ancienne installation ? Sinon puis je brancher cette même prise sur le 6² j/vert avec une réduction de section pour le branchement ???
    Merci de tout vos conseils
    Cordialement

    • Bonsoir

      1/ Oui à relier à la LES

      2/ Pour le lavabo oui, pour le radiateur, cela reste une masse métallique significative.
      Je pense qu’il faut le relier à la LES

      3/ Il faut relier à la LES le fil de terre de l’alimentation 1,5² du chauffage d’appoint classe II
      Dans le cadre d’une mise en sécurité, reprendre le fil de terre du chauffage d’appoint pour la prises, c’est toujours mieux que pas de terre du tout.
      Le 6² conviendrait également

  24. Rebonjour, je voulais vous dire merci pour cette article. Et pour voir si j’ai bien compris. Depuis l’amendement A5 la LES dans la sdb n’est pas obligatoire si on a pas de structure métallique. La LEP pour le circuit prise éclairage et radiateur suffit. Plus besoin de les relié entre eux avec une « terre supplémentaire » ? Encore merci

  25. Bonjour,
    Je m’apprête à installer un boîtier Digitus DN-91608SD dans mon compteur.
    Je dois relier ce boîtier métallique à la terre.
    Je me pose la question suivante : dois-je utiliser un câble de 2,5 mm² ou un câble de 6 mm² ?
    Pourriez-vous m’aider sur ce point ?

    Merci

  26. Bonjour,
    J’ai prévu un fil 10mm² pour la LEP de ma maison en construction. Mais je ne sais pas quoi y connecter :
    mes fenêtres sont bois intérieur/alu extérieur, la plomberie en PER, et il n’y a rien de métallique apparent…
    J’ai bien sûr prévu le LES pour les salles de bain (repiquage sur la terre de la prise).
    Est-ce que je ne dois rien relier à la LEP ?

  27. Bonjour, merci pour cet article et pour les commentaires des autres !
    À mon tour de vous demander des précisions, je suis en train de refaire l’installation électrique de mon appartement (24m2). Toute mon arrivée d’eau est en cuivre. Dans la salle de bain, un panneau de douche Wedi, un lave linge sur son disjoncteur, un ballon d’eau chaude sur son disjoncteur, un sèche serviette classe 2 sur son disjoncteur (ces trois là n’ont donc pas besoin d’entre reliés si je comprends bien) un lavabo en céramique (faut-il le relier à la LES ? Deux points lumineux et un aérateur. Puis-je relier ces éléments directement à la terre du tableau ? Le support Geberit du wc suspendu doit-il aussi être relié à la LES ?
    Autre question, pour relier la LES ou la LEP aux tuyaux de cuivre, je compte me repiquer sur une prise murale encastrée, faut-il gainée la terre et mettre un boîtier et une sortie de câble ?
    Je précise quand même que mon immeuble ne dispose pas d’arriver de terre au niveau du palier, je fais donc tout ça en attendant la future arrivée de terre.
    Merci pour vos réponses !

  28. Bonjour,
    Je projette d’installer la mise à la terre de mes 2 salles de bain mitoyennes avec du cable jaune et vert 4 mm2.
    1/ Est ce que je dois encore mettre le cable dans une gaine?
    2/ Dois je aussi relier à la terre le treillis soudé et les armatures du faux plafond?
    3/ est ce que je peux procéder à une installation globale de la mise à la terre entre les 2 salles de bain ( un seul départ vers le tableau de distribution) ou nécessairement dissocier les 2 installations ?
    Un grand merci.

    • Bonsoir

      1/ Avec du 4², c’est nécessaire uniquement pour les parties encastrées

      2/ Non, vu qu’ils ne sont pas apparents

      3/ La liaison équipotentielle doit relier tous les éléments conducteurs et toutes les masses du local. Je ne vois rien dans la norme qui interdise que cette liaison soit commune à 2 locaux.
      Par contre il n’y a aucune obligation raccorder la LES au tableau de distribution.

  29. Bonsoir !

    Ma femme veut une verrière style atelier en métal pour la cloison séparant la cuisine du salon.

    Cette verrière à cadre métallique doit elle être reliée à la LEP ?

  30. Bonjour,
    je fais une salle d’eau (veille maison). A cote de la salle d’eau, je vais mettre une nourrisse (laiton) pour alimenter (douche, vasque et wc). Faut il que je mette un fil de terre sur chaque cuivre ou un directement sur la nourrisse est suffisant.
    merci
    Fred.

  31. Bonjour,

    Juste pour vérification : j’ai une installation d’eau en multicouche, une huisserie en bois, un radiateur relié au chauffage central (réalisé en multicouche également), une baignoire acrylique et un bac de douche en grès.
    Je n’ai pas besoin de prévoir un fil jaune et vert !?
    Y’a t’il des éléments à relier entre eux ? (mitigeurs, bonde,….)
    Merci

    Yves

  32. Bonjour,
    Ma baignoire est en acrylique avec châssis métallique, alimentation en multicouches, évacuation en PVC, bonde et mitigeur en inox.
    Outre le châssis , dois-je aussi relier à la LES la bonde et le mitigeur ?
    Merci pour votre réponse.

  33. Bonjour,
    J’ai refait ma salle de bain en multicouche, evacuation en pvc, bonde et mitigeur en inox. L’arrivée d’eau principale (avant le multicouche) est en cuivre. Quand je touche l’arrivée d’eau principale et certains connecteurs en laiton, je prend une décharge. Et en utilisant la douche on sent un picotement. Rien n’ai été relié a la terre, par conséquent me faut il relier le tuyau en cuivre, puis le multicouche eau chaude et eau froide a la terre d’une prise existante avec du 2.5mm (rénovation partielle)? Faut il aussi relier les robinets de douche et lavabos a la terre?
    Merci pour vos conseils.

  34. Bonjour,
    Avant tout je tiens à saluer la qualité de ce blog et des informations à la fois précises et claires qui y sont dispensées !
    Je me permets de poser deux questions auxquelles je n’ai pas trouvé réponse :
    1°) les tuyaux frigorigènes en cuivre isolé cheminant dans le maison et reliant le groupe extérieur de climatisation aux unités intérieures doivent-ils impérativement être raccordés à la liaison équipotentielle principale ?
    2°) vous indiquez dans votre article que la section minimale de la liaison équipotentielle doit être au moins égale à la moitié de la plus grande section des conducteurs de protection de l’installation électrique de sorte que la liaison équipotentielle aura une section de 6mm². Or, dans mon cas, le conducteur principal de protection étant de 16mm2, la liaison équipotentielle ne devrait-elle pas être de 10mm2 ?
    Merci encore pour ce blog. Bien cordialement.
    J.C.

  35. Guillaume bonjour et vraiment Bravo!…. pour ce blog dont je suis un lecteur assidu. En effet je rénove mon électricité et je tiens à respecter la norme NF C 15.100. Tous les appareils électriques, éclairage compris sont connectés à la terre soit 2.5 mm² prises de courant jusqu’à 12 prises ou circuits dédiés par appareils en 20 ou 16 A soit 1.5 mm² jusqu’à 8 points d’éclairage en 10 A, soit 6 mm² en 32 A pour l’alimentation « futures et éventuelle »d’une plaque chauffante de cuisine. Ce dernier circuit (6 mm² et 32 A) est branché au tableau secondaire et n’est donc pas utilisé.
    Pour ma LEP qui sera installée en 6 mm² mes question sont les suivantes:
    1–Puis je connectée ma LEP au fil de terre 6 mm² du circuit de la plaque chauffante non utilisée(boite de dérivation dans la cave).
    2–En cas de mise en service d’une plaque chauffante cuisine en 32 A suis- je obligé de retirer un câble 6 mm² pour le brancher au tableau principal ou éventuellement au tableau secondaire qui est plus proche ou bien puis-je laisser la LEP sur le fil de terre du circuit de la plaque chauffante sans être hors norme et ou risquer des problèmes électriques.
    3– Dans le cas où je retire une ligne de terre 6 mm² pour la LEP donc indépendante du circuit 6 mm² en 32 A de la plaque de cuisson puis-je connectée cette LEP au tableau secondaire ou principal (la liaison entre les tableaux est en 10 mm². Merci encore pour vos réponses et les informations de ce blog rationnel et d’une utilité avérée.Bien à vous .

    • Bonsoir

      1/ Non il serait préférable d’avoir un conducteur dédié pour la LEP, même si votre proposition, dans le cadre d’une mise en sécurité est toujours mieux que pas de LEP du tout.
      Si votre disjoncteur de branchement est un 30/60A, la LEP doit être en 10². Je vous le conseille néanmoins dans tous les cas de figure au cas où votre installation etait amenée à évoluer

      2/ 10² dédié à la LEP, 6² dédié à la plaque

      3/ La LEP doit être raccordée à la borne principale de terre.
      Tout dépend donc où vous l’avez faite.
      Le plus souvent c’est le bornier de terre du tableau principal qui joue ce rôle.

  36. Bonsoir,

    Je suis en train de refaire mon installation électrique dans ma maison.
    Je lis et entends beaucoup de chose sur la LEP et LES et cela engendre quelques doutes…

    Mon piquet de terre se situe dans ma buanderie (à l’opposé de mon compteur principal qui est lui dans l’entrée). Pour des raisons pratiques, je n’ai pas placé mon tableau divisionnaire à côté de mon compteur mais dans la zone de vie au 1er niveau (c’est une maison sur S/SOL).

    1) Mon premier doute concerne la LEP:
    Comme mes différentes canalisations à relier se situe au S/SOL (entrée gaz, entrée eau, eau chaude sanitaire, tuyaux de chauffage), j’ai installé un répartiteur de terre juste au dessus de ma barrette de coupure. Je compte utilisé ce répartiteur pour relier en 6 carré ces différentes canalisations. Pour ce faire, je pars de ce répartiteur (où passe le fil en 16 carré qui va jusqu’au tableau) en 6 carré et je relie l’ensemble de ces canalisations à l’aide des colliers que j’ai installé, le tout avec une seule longueur de fil juste dénudé aux endroits des colliers.

    => Pouvez-vous me dire, svp, si cette façon de faire la LEP est correcte ?

    2) Mon second doute réside dans la LES:

    Ma salle de bain se situe au dessus de la buanderie. Je compte donc utiliser mon répartiteur de terre pour créer cette LES. Pour ce faire, je pense tirer un câble de section 2.5 mm2 dans une boite de dérivation (paroi adjacente à ma sdb) au dessous de ma salle de bain afin d’y relier mes différents éléments métalliques (baignoire principalement) car mon installation est réalisé en PER.

    => Pouvez-vous me dire, svp, si cette façon de faire la LES est correcte ?
    => Je possède une prise (hors volumes interdit), reliée à la terre : dois-je la relier également ?

    J’espère que mes questions pourront aider les personnes dans mon cas.
    Merci pour votre réponse.

    A bientôt.
    Aurel

  37. Bonsoir

    1/ Presque.
    Vous avez créé une borne principale de terre, indépendante du tableau de répartition.
    C’est tout à fait correct de faire démarrer la LEP d’ici.
    Vous pouvez mettre un seul fil qui dessert tout, ou en faire partir plusieurs de la borne principale de terre.
    Seul point qui pose problème c’est que la LEP doit faire au moins la moitié de l’arrivée principale qui est chez vous en 16², donc devrait être en 10² et pas en 6²

    2/ Votre démarche est bonne, mais il faut également y relier les conducteurs de terre des circuits électriques de la sdb : prises, éclairage, chauffage…

  38. Bonjour Carminas,

    Merci pour ces précisions.

    En ce qui concerne le point 2/, mon point lumineux et ma prise de courant sont reliés directement à mon tableau de répartition. Puis-je faire la liaison à la LES directement dans mon tableau ou dois-je trouver une autre solution ?

      • Bonsoir Carminas,

        Merci. Je ferai donc la liaison dans mon tableau.

        Est-ce que cela signifie que je dois utiliser un WAGO afin de relier ces seuls circuits spécifiques à la SdB avec la LES puis ensuite au bornier de terre du tableau ?

        Dans la continuité des liaisons à la terre, est-il possible de regrouper les fils de terre de plusieurs prises de courant d’un même circuit avec un WAGO pour ensuite relier celui-ci à la borne de terre du tableau ?

        Merci.
        Aurel

  39. Bonjour Carminas,

    Je me pose la question des conduits de cheminée double peau inox ou galva. Il s’agit d’un conducteur qui dépasse de la toiture et qui est accessible (peut être touché) dans la maison. Si je le relie à la terre, je risque de faire un parafoudre avec des sections de conducteurs mal dimensionnés et si je ne le relie pas, je ne suis pas dans la norme non plus. Quelle-est selon vous la solution la plus sécuritaire ? Relier avec du 16 ² jusqu’au tableau ?

    Je vous remercie pour vos réponses et votre aide.
    JB

  40. Bonjour, je veux installer un petit chauffe eau électrique de 15 litres dans ma salle de bain, dois je le relier à ma liaison équipotentielle de ma salle de bain. Si oui, je n’ai pas vu d’emplacement sur le corps du chauffe eau pour le faire, puis je relier mon fil de ma liaison sur la plaque de fixation qui est en métal et attenante au corps du chauffe eau, je pense qu’il faut que je gratte un peu la peinture pour avoir une bonne liaison. Merci pour la réponse, Fabrice.

    • Bonjour

      Il faut relier à la liaison équipotentielle :
      – le conducteur de terre sur la prise sur laquelle est raccordée le chauffe-eau
      – les canalisation eau chaude et eau froide du chauffe-eau si elles sont en cuivre et qu’elle ne sont pas déjà reliées à la LES par ailleurs
      Inutile de relier le corps du chauffe-eau lui même

  41. bonjour
    dois je mettre une LES dans un appart T2 que je suis entrain de faire dans ma maison en sachant que dans la SDB il y aura:

    *un meuble suspendu salle de bain avec un miroir eclairant avec interupteur integré on off
    *un interrupteur pour l eclairage plafond 2 spots a led
    *une douche avec receveur et rideau
    *prise machine a laver en direct du tableau
    *prise machine a secher en direct du tableau
    *une prise suplementaire qui vient de la ligne de la chambre reliée au tableau aussi
    *un seche serviette electrique en direct du tableau aussi
    *un wc
    *le cumulus est dans un placard dans le couloir lui aussi branché en direct au tableau

    toute l alim en eau est en PER

    QUE DOIS je FAIRE ?
    que dois je relier ou ne pas relier a la LES ? svp
    cdt

    • Bonsoir

      Visiblement, vous n’avez pas de masse métallique à relier à la LES

      Il suffit donc de relier ensemble les conducteur de terre des différents circuits électrique.

      Mais comme la dernière version de la norme autorise de faire cette interconnexion au tableau, vous n’avez rien à faire.

  42. Bonjour,

    dans le cadre d’une réhabilitation avec changement d’appareil de production ECS et chauffage, la liaison équipotentielle est-elle obligatoire sur l’ensemble des canalisations d’une chaudière placée en cuisine au regard de la NF-C 15-100 ?

    Merci

  43. Bonjour et merci pour ces information.
    Le guide C 15-106 introduit une subtilité et du coup une ambiguïté:
    « Il n’y a pas lieu de relier aux liaisons équipotentielles les éléments conducteurs qui ne sont pas
    susceptibles de propager un potentiel extérieur, par exemple certaines huisseries métalliques, les
    grilles de ventilation, les rampes d’escalier,… »
    J’ai le cas d’un platelage sur plusieurs niveaux, constitué de tout un tas de poutrelle et autre caillebottis métallique, escalier, garde corps….
    Dois-je réalisé une liaison équipotentielle entre tous ces éléments?
    Merci de votre aide

  44. Bonjour,

    En ce qui concerne les huisseries (châssis de fenêtre p.ex.)en aluminium, je ne vois sincèrement pas pourquoi il faudrait les relier à la terre via l’équipotentielle.
    En effet, pour ces applications, on utilise obligatoirement de l’aluminium anodisé, et celui-ci n’est pas conducteur. Donc, relier un châssis alu à la terre ne sert à rien 🙂
    Voilà, il s’agit bien-sûr d’un avis personnel..
    Bonne continuation

  45. Bonjour,

    Je travaille pour une structure qui prête des scènes mobiles.
    La question est la suivante:
    Doit-on de manière obligatoire, relier la scène mobile a la terre si nous allons chercher du courant dans un coffret lui même relié à la terre pour l’installatation de sonorisation?

    Cordialement,
    LEGRAND F

    • Bonjour Fédéric.

      Toute partie métallique accessible doit être reliée à la terre, ce qui inclut les pieds/chassis en aluminium des scènes/praticables.
      Par contre vous devez la raccorder à partir du bornier du tableau de distribution ou équivalent qui alimente ladite scène. En aucun cas vous ne devez planter/bricoler une seconde terre par l’intermédiaire d’un piquet.
      Enfin si l’ensemble est alimenté par un groupe électrogène, il convient de relier la scène à la terre de ce même groupe.
      Bonne continuation.

  46. Bonjour,
    Je sature et j’ai besoin d’y voir un peu plus clair. Mon câble d’alimentation tiré depuis le compteur dans la grange sera en 16mm2 (12Kva sur 23 mètres). Ma liaison équipotentielle sera donc en 10mm2.

    Toutes mes huisseries sont en Alu y compris à l’étage, la maison est ancienne, j’aurais donc besoins de plusieurs circuit ce qui n’est à priori pas un problème
    Mon arrivé d’eau est en PER, les tuyaux d’alimentation aussi. Il y a un réducteur de pression en cuivre dans l’entrée, faut-il le relier ? Il y aura aussi une nourrice près du chauffe eau dans la buanderie, probablement en cuivre même si en amont et aval c’est du PER, faut-il la relier en plus du chauffe-eau, LL et SL ?

    Et là je sèche encore plus. J’ai une fenêtre en alu dans la salle de bain. Donc elle doit être relié aussi en 10mm2 je suppose. Dans le cadre de la LES est ce que cela veut dire qu’en plus de LEP il faut un câble en 2,5 relié localement (pour moi ce sera une boite de dérivation dans la buanderie = cloison séparative). Je pense qu’il n’y aura rien d’autre vu que je suis en PER, baignoire acrylique, bac à douche en matière de synthèse ou béton minéral…

    Il me semble que mon installateur des menuiseries m’avait dit que ce n’était pas la peine ou s’était peut être pour les VR qui sont isolés. Il n’y a pas une histoire que l’alu anodisé n’est pas conducteur ?

    Je vous remercie pour votre retour, j’étais en passe d’oublier cet aspect, j’ai déjà une petite fenêtre dans l’entrée qui a été doublée, mais je dois pouvoir dévisser le placo.

    Dernière question est-ce qu’il est possible de se connecter sur les équerres métalliques de fixation plutôt que sur l’huisserie (les profils sont assez minces j’ai quelques craintes à ce sujet et mon installateur est en congés)

    MErci pour votre retour

  47. Bonjour,

    Merci pour vos articles et vos guides. J’ai une question. Dans le cadre de la LEP, je dois relier obligatoirement toutes mes fenêtres alu avec du 10mm2 (alimentation en 16mm2 (puissance de 12kva)) ?
    Y compris celle de la salle de bain ?
    Et dans le cadre de la LES, relier en plus l’huisserie de la salle de bain en 2,5 localement ?
    Pour les prises situées près de vasque et reliées en 3×2,5 donc à la terre, je suis dans l’obligation d’ajouter un câble de terre vers la boite de dérivation locale avec l’huisserie et la boite de dérivation sera connecté en 2,5 à la barrette de terre ?
    Je ne suis pas sûr d’avoir tout compris, je vous remercie pour vos lumières

  48. Bonjour,

    Pouvez vous me dire s’il vous plait si je dois raccorder à la LEP mon Lave Linge, Sèche linge et Chauffe Eau qui sont situé dans une buanderie jouxtant la salle de bain et qui bénéficie chacun d’une ligne spécialisée reliée bien sur à directement au tableau et à la terre. Merci de votre retour

  49. Bonjour

    Si vos canalisation est en PER, il n’est pas nécessaire de relier à la LEP la nourrice terminale

    Pour la fenêtre de la sdb il faut la relier à la LES (donc en 2,5 si protection mécanique ou 4² mini sinon)
    Si vous n’avez pas d’autres masses métalliques dans la sdb, il faut donc relier cette fenêtre aux conducteurs de terre des circuits électriques de la sdb (prises, éclairage, sèche serviette…)
    Cette liaison peut se faire dans la sdb, ou dans la buanderie sur la cloison séparative ou au tableau)

    Pour l’alu anodisé, je ne sais pas vous dire.

  50. Bonjour,

    Peut -on utiliser une poutre métallique dont la liaison équipotentielle est effectuée comme conducteur Protection Electrique ?

    Merci de votre retour

  51. bonjour
    je suis habitué au mise en sécurité d’appartement en immeuble. Ou l on fait pour la salle de bain une liaison esuipo. locale en ne reliant que les tuyaux.

    par contre là on fait une mise en sécurité de une maison.
    et ça change les choses.
    doit on mettre les tuyaux sanitaire a la terre dans la salle de bain dans le cas de une mise en sécurité.
    merci

  52. bonjour a tous
    une petite question concernant les liaisons equipotentielles. Dans les pièces humides: cuisine salle eau
    dans une cuisine equipée ou les canalisations hydrauliques sont en PER jusqu’a l’evier machine a laver etc.. est_ce obligatoire la mise a la terre sur les terminaisons cuivre sur mittigeur sur evier mettalique , l’evier lui-meme lui, l’huisserie metalique etc.
    Dans un cas concret je me retrouve avec du DP superiur a 2 Mhoms entre les masses de la table de cuisson et l evier situe a moins de 60 cm de celle ci. Un professionnel me reponds que la cuisine n est pas considerée pièce humide
    Merci de votre retour

  53. Bonjour,

    tant de questions déjà posées et pourtant les miennes ne semble pas l’avoir été.

    1/
    Je construis une MOB passive. Je limite donc les entrées/sorties dans le volume chauffée. Je vais relier mes deux circuits d’eau froide (eau sanitaire et eau pluviale) à la terre depuis mon garage avec une liaison en 16mm2 directement à la barette de coupure…à priori c’est autorisé (rien n’oblige il me semble à passer par le tableau).

    Mes deux canalisation en cuivre pour ces deux arrivées entrent dans le volume chauffé. Ma question est la suivante :
    Est-ce possible de faire « un pont » entre la canalisation d’eau chaude sanitaire (canalisation en sortie de chauffe eau) sur la canalisation d’eau froide sanitaire pour bénéficier de la liaison de cette dernière à la terre ?

    2/
    Une autre question plus simple, j’ai équipé la maison de câbles blindés (avec une trame métallique – le drain- pour chacun d’eux). Le drain doit être relié à la terre. Ce drain n’a pas vocation à protéger les personnes, mais comme il est relié à la terre aussi, doit-il l’être avec un câble vert/jaune ou ce n’est pas une obligation ?

    Merci pour votre aide,
    Julien

  54. Bonjour,
    Merci pour votre blog et les guides qui nous ont bien servi pour la réalisation de notre installation électrique.
    Je me pose encore des questions concernant la LEP.
    Pour situer le contexte, nous rénovons 2 bâtiments d’habitation accolés en 2 temps. Le disjoncteur de branchement aura une intensité max de 60A et sera en limite de propriété ; le tableau électrique principal étant à environ 35 m du DB, nous pensons choisir des câbles d’alimentation de section 50 mm² (afin d’avoir une chute de tension < 1% en vu de placer un tableau divisionnaire qui sera à 25 m du premier dans le 2ème bâtiment et sera alimenté en 35 mm²).
    Nous avons installé une prise de terre en cuivre nu de 25 mm².
    1) Dans la maison principale, nous devons uniquement relier une canalisation de gaz (qui relie les bouteilles au piano de cuisson) au bornier de terre, pouvons-nous le faire en câble gainé de 10 mm² ?
    2) La chaudière sera installée dans la buanderie dans le second bâtiment où sera également placé le tableau divisionnaire. Faut-il relier les canalisations d'ECS et de chauffage (qui seront entre la chaudière et les nourrices de notre installation en multicouche) à la LEP ? Et si oui en 10 mm² ?
    3) Un diamètre de 16 mm² est-il nécessaire pour relier le bornier de terre du tableau principal à celui du tableau divisionnaire ?
    Merci pour votre aide,
    Katell

    • Bonjour

      Vous devez pouvoir baisser un peu votre 1ère section d’alim.
      Le principe est d’avoir une chute de tension cumulée maxi d’environ 2%
      – 60A sur 35m de 35² : 1,2% de chute de tension
      – 60A sur 25m de 35² : 0,9% de chute de tension
      Soit une chute de tension cumulée de 2,1% ce qui reste acceptable, car dans les faits vous ne serez jamais dans les conditions aux limitess avec 0A dans le 1er batiment et les 60A en totalité dans le second

      Vous pouvez éventuellement également réduire la seconde section si vous n’avez pas besoin d’autant de puissance (en mettant au départ un disjoncteur de calibre adapté).
      Pour exemple un 25² disj 40A pour 9kW maxi.

      Pour répondre à vos questions :
      1/ 10²
      2/ 10²
      3/ même section que les conducteurs actifs

  55. Bonjour,
    Excellent dossier liaisons équipotentielles.
    Toutefois, vous n’abordez pas la liaison équipotentielle être le compteur et le tableau électrique.
    Lors d’un incendie dans une maison que je loue, une mise en défaut à fait surface entre la liaison compteur situé à l’extérieur de la maison et le tableau électrique à l’intérieur.
    Il semblerait d’après les experts que deux métaux différents aient été utilisés n’ayant pas les mêmes propriétés (section, métal) avec pour conséquence un échauffement lié aux chauffages electriques dans 5 chambres + salon/séjour et cuisine.
    La longueur compteur > tableau électrique (épaisseur du pur) fait +/- 70cm.

  56. Bonjour,

    J’ai besoin des éclaircissements sur les LE.

    Dans ma salle de bain, le plafonnier n’avait pas été raccordé à la terre alors qu’elle était présente et qu’il y avait un bornier dédié, c’est chose faite.

    Sous la baignoire, il y a bien un fil de terre, j’ai l’impression en 1,5² où il est coincé dans des colliers de plomberie (eau chaude et eau froide) avec un raccordement sur une armature de la cloison de béton et de l’autre sur une plinthe métallique. Est-ce correct ?

    Faut-il donc que je mettre un second collier sur ces même tuyaux qui passent au -dessus de mon tableau électrique 5 mètres plus loin en 2,5² dans une goulotte ?

    J’ai de huisseries métalliques sur les portes. Ai-je le droit de mettre des raccordements de fil de terre sur les proches de terre des prises les plus proches ?

    Merci par avance pour ces renseignements.

    • Bonjour

      1/ En théorie, il faudrait que ce fil soit en 2,5²

      2/ Il faut une liaison avec les conducteur de terre du circuit. Tout dépend si le fil d’au dessus le fait dejà ou non

      3/ Oui

  57. Bonjour,

    Désolé pour le retard.

    Je viens d’analyser la sdb de fond en comble.

    L’huisserie métallique de la porte est bien reliée à la terre du tableau par un fil encastré en 2,5 mm2. Il partage une gaine avec un circuit d’éclairage.

    Pour la baignoire, le corps est en acrylique donc pas de raccordement nécessaire.

    En revanche, la LEP des tuyaux métalliques est bien assurée par un fil de 2,5 mm2 mais la jonction est reliée avec les colliers de plomberie et le tout est accroché à une sorte de tige visible encastrée dans le béton.

    Cette liaison n’est pas reliée à la terre du tableau.

    Faut-il :

    – mettre des colliers dédiés à la LEP ?

    – tirer un nouveau fil encastré en 2,5 mm2 vers le tableau principal ?

    – déconnecter le fil existant ?

    Le série de câble pour le sèche serviettes n’avait pas la terre. J’ai donc repiqué sur une PC d’une pièce voisine. Surprenant pour un logement datant de 1991…

  58. Bonjour

    Vu que vous êtes dans la sdb, je suppose qu’il s’agit de la LES et pas de la LEP

    La liaison peut être une liaison locale entre les terres et les masses métalliques de la sdb, pas forcément reliée au tableau

  59. Bonjour
    Je loue un appartement et je viens d’obtenir enfin la pose d’un différentiel après deux ans de demande auprès du propriétaire
    J’ai deux questions
    J’ai deux arrivées d’eau distinctes une pour la salle de bain et une pour la cuisine
    On peut couper l’eau pour un ou l’autre ( donc indépendant)
    Il m’a été posé une liaison équipotentielle pour la cuisine (d’eau et de de gaz ), pas pour les radiateurs…
    et rien pour la salle de bain qui a une arrivée d’eau différentes

    De plus le lave linge est raccordé à une prise du séjour et non au tabbeau …
    Est ce normal ??
    Merci pour votre retour

  60. Bonjour

    S’agissant d’un appartement, on peut supposer que la liaison équipotentielle principale est gérer au niveau des parties communes de l’immeuble.
    Reste la liaison équipotentielles supplémentaire dans l’appartement.

    Il n’y a pas d’obligation de faire une liaison équipotentielle supplémentaire dans la cuisine

    Par contre c’est obligatoire dans la sdb, sauf si vous n’avez pas de masse métallique (canalisation eau en PER par exemple)

    Sur un logement neuf le lave-linge doit effectivement avoir un circuit dédié.
    Mais sur une installation existante, on peut faire sans. Ce point n’est d’ailleurs pas signalé dans les diagnostics sécurité électrique

  61. Bonjour.
    J’ai la LEP à réaliser sur des tuyaux cuivres 20mm avec passage du consuel. Ma LEP doit être en 10mm2 mais je ne trouve aucun collier qui accepte cette section seulement jusqu’à 6mm2… avez vous une solution ? Merci

  62. Bonjour

    Par exemple :
    https://www.amazon.fr/Zenitech-Collier-%C3%A9quipotentiel/dp/B01AS0WAZ4
    https://www.materielelectrique.com/connecteur-de-liaison-equipotentielle-legrand-pour-canalisation-o-18-mm-a-22-mm-p-14915.html

LAISSER UN COMMENTAIRE

S'il vous plaît entrez votre commentaire!
S'il vous plaît entrez votre nom ici
