Brancher une horloge (interrupteur horaire) sur un chauffe-eau

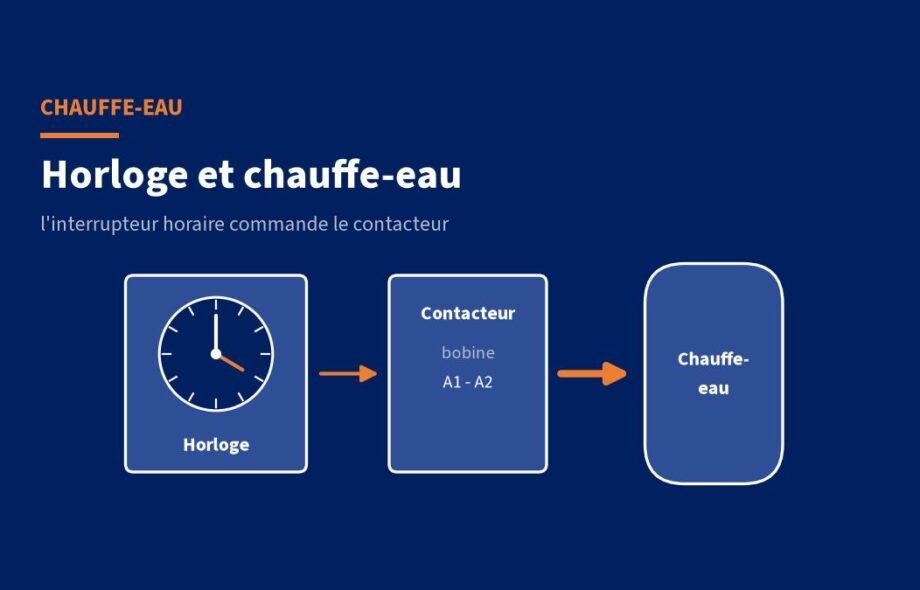

Une horloge modulaire (interrupteur horaire) permet de choisir vous-même les heures de chauffe du ballon d’eau chaude, sans dépendre du signal heures creuses du compteur. Elle pilote la bobine d’un contacteur, qui supporte la puissance du chauffe-eau. Voici quand l’horloge est le bon choix, le matériel, le câblage borne par borne et les réglages.

Horloge ou contact heures creuses : que choisir ?

Le montage classique d’un chauffe-eau électrique repose sur un contacteur jour/nuit dont la bobine est commandée par le contact heures creuses du compteur. Le ballon chauffe pendant les heures creuses du contrat, y compris quand elles sont déplacées. Ce montage est détaillé dans notre schéma électrique du chauffe-eau avec contacteur jour/nuit.

L’horloge remplace (ou complète) ce signal dans plusieurs situations :

• pas de signal heures creuses : contrat en option Base, contact du compteur non raccordé ;
• panneaux photovoltaïques : vous voulez faire chauffer le ballon en milieu de journée, quand vous produisez ;
• résidence secondaire ou logement peu occupé : chauffe seulement certains jours ou quelques heures ;
• réduire la durée de chauffe : ne chauffer que sur une partie des heures creuses.

Le revers : une horloge suit ses propres réglages, pas le compteur. Or les heures creuses bougent. Dans sa délibération du 4 février 2025 sur le tarif des réseaux, la Commission de régulation de l’énergie (CRE) prévoit de déplacer les plages d’heures creuses entre l’automne 2025 et la fin de 2027, pour 11 millions de clients, en favorisant les après-midi d’été ; un même client pourra avoir des horaires différents en été et en hiver. Une horloge calée sur les anciennes plages fera chauffer le ballon en heures pleines. Relevez vos horaires sur la facture ou l’espace client, et reprogrammez l’horloge à chaque changement.

Le matériel nécessaire

L’horloge modulaire

Deux familles existent, toutes deux au format modulaire (sur rail DIN) :

• l’horloge analogique (électromécanique) : un disque de 24 heures à segments. On pousse un segment pour chaque tranche de marche. Simple et lisible, adaptée à une plage identique chaque jour ;
• l’horloge digitale : programmation par jour de la semaine, plusieurs plages. Utile pour une résidence secondaire ou un programme différent le week-end.

Choisissez un modèle avec réserve de marche : pendant une coupure de courant, l’horloge continue de tourner et reste à l’heure. Sans réserve, elle prend du retard à chaque coupure et le ballon finit par chauffer au mauvais moment.

Exemple lu sur les documents du fabricant : l’horloge journalière Hager EHN011 occupe 1 module, tourne sur 24 heures avec des segments de 15 minutes et dispose d’une réserve de marche de 120 heures. Son contact à fermeture est donné pour 16 A (250 V~, AC1) et sa notice indique un disjoncteur de 16 A pour la protéger.

Pourquoi passer par un contacteur

Un chauffe-eau est alimenté par un circuit spécialisé en 2,5 mm² protégé par un disjoncteur 20 A (voir quel disjoncteur pour un chauffe-eau). Or le contact d’une horloge comme l’EHN011 est donné pour 16 A, sous un disjoncteur de 16 A : la placer directement sur le circuit 20 A du ballon sort des conditions de sa notice. Seule une horloge dont la notice admet explicitement cette charge et cette protection pourrait couper le chauffe-eau elle-même.

La règle est donc de faire commander par l’horloge la bobine d’un contacteur, qui porte le courant du chauffe-eau. Un contacteur « heures creuses » bipolaire 25 A convient, par exemple le Legrand 412 501. Sa manette à trois positions (I / Auto / O) donne en plus la marche forcée du chauffe-eau et l’arrêt, sans toucher à l’horloge.

Liste du matériel

Le calibre de 2 A et la section de 1,5 mm² sont ceux que le guide Hager de la NF C 15-100 donne pour un circuit d’asservissement tarifaire, et que Legrand utilise pour la commande d’un contacteur jour/nuit.

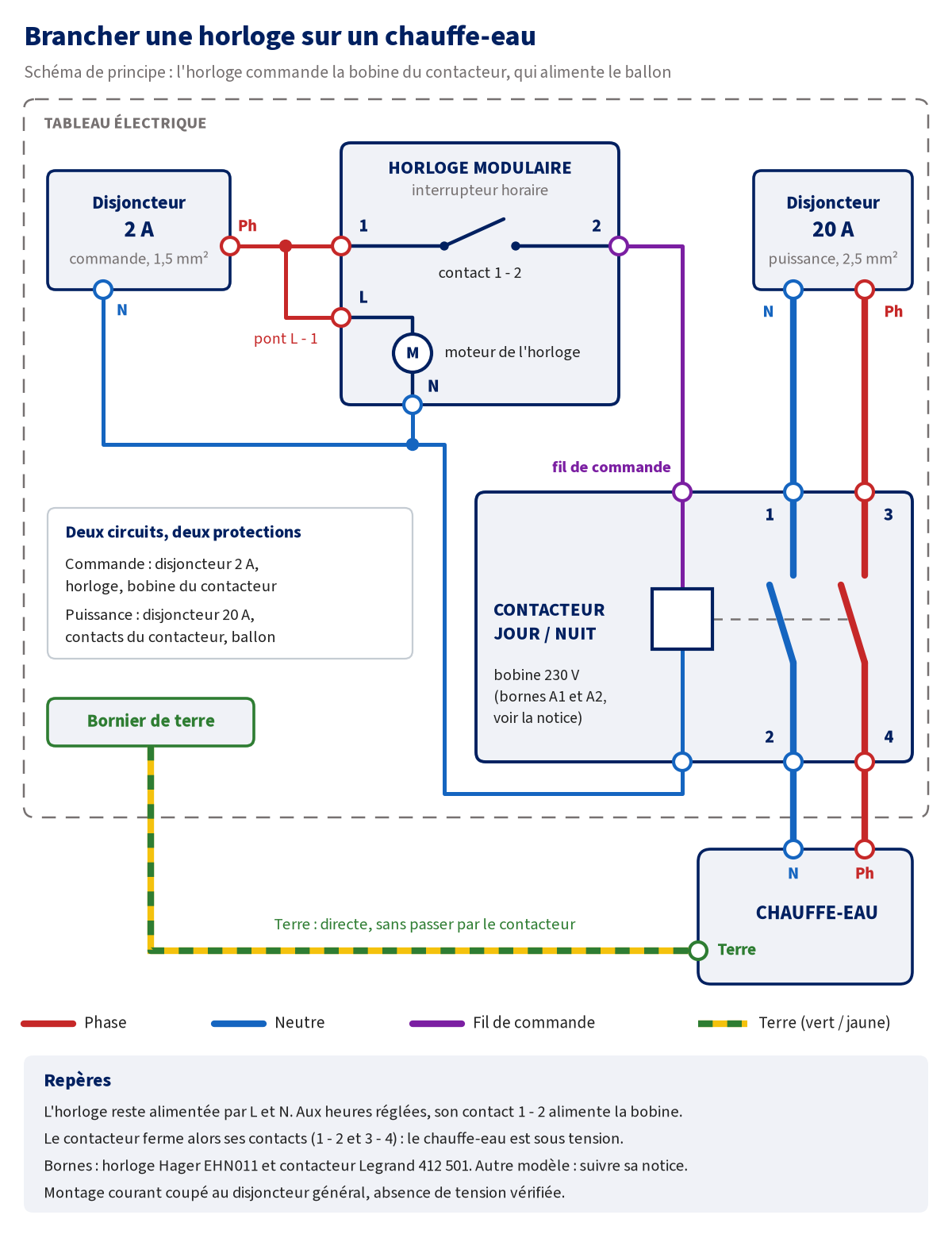

Câblage de l’horloge et du contacteur, borne par borne

Le montage comporte deux circuits indépendants, chacun avec sa protection au tableau :

• le circuit de commande : disjoncteur 2 A → horloge → bobine du contacteur ;
• le circuit de puissance : disjoncteur 20 A → contacts du contacteur → chauffe-eau.

Repérage des bornes (exemple Hager EHN011 et Legrand 412 501)

Le repérage ci-dessous est celui de la notice Hager et de la fiche technique Legrand. Sur un autre modèle, les numéros peuvent changer : suivez toujours le schéma imprimé sur l’appareil ou dans sa notice.

A1 et A2 sont les deux bornes de la bobine. La fiche technique du 412 501 dessine le neutre sur A1 et l’ordre de commande sur A2 ; le tutoriel grand public de Legrand fait l’inverse. Reprenez le schéma de la notice de votre contacteur.

Le câblage étape par étape

1. Coupez le disjoncteur général et vérifiez l’absence de tension en sortie, comme le demande Legrand pour la pose d’un contacteur.
2. Fixez l’horloge et le contacteur sur le rail, à côté de leurs disjoncteurs.
3. Alimentez l’horloge : phase du disjoncteur 2 A sur L, neutre sur N.
4. Faites le pont de phase entre L et la borne 1 de l’horloge (entrée du contact).
5. Reliez la borne 2 de l’horloge à la borne de commande du contacteur, puis le neutre à l’autre borne de la bobine.
6. Câblez la puissance en 2,5 mm² : sortie du disjoncteur 20 A sur les bornes hautes du contacteur, bornes basses vers le chauffe-eau (phase et neutre). La terre du chauffe-eau va directement au bornier de terre, elle ne passe pas par le contacteur.
7. Serrez toutes les bornes, rangez les conducteurs et remettez les capots avant de rétablir le courant.

Variante : horloge et contact heures creuses ensemble

Avec un contrat heures creuses, le contact du compteur et le contact de l’horloge peuvent être placés en série sur la commande de la bobine. Le ballon ne chauffe alors que lorsque les deux sont fermés, par exemple pendant une partie seulement des heures creuses. Montés en parallèle, les deux contacts s’additionnent : le ballon chauffe en heures creuses et, en plus, pendant les plages de l’horloge (utile avec du photovoltaïque). Le raccordement au compteur est expliqué dans l’article sur le contact d’asservissement au compteur ; la notice du Linky réserve ce bornier aux électriciens professionnels.

Réglage des plages horaires et marche forcée

Horloge analogique

1. Tournez le disque jusqu’à l’heure actuelle, en face du repère.
2. Poussez les segments correspondant aux heures de chauffe. Sur la Hager EHN011, un segment poussé vers la droite est en marche (ON), vers la gauche en arrêt (OFF), et chaque segment vaut 15 minutes.
3. Placez le sélecteur de l’horloge sur Auto (les positions 1 et 0 forcent la marche ou l’arrêt en permanence).

Horloge digitale

Réglez la date et l’heure, créez les plages de marche par jour ou par groupe de jours, puis vérifiez le mode automatique. Regardez dans la notice comment se fait le passage à l’heure d’été : il n’est pas automatique sur tous les modèles.

Marche forcée et arrêt

Pour chauffer ponctuellement hors plage, utilisez la manette du contacteur plutôt que l’horloge. Sur le Legrand 412 501, la position I force la marche et revient d’elle-même sur Auto dès que le circuit de commande est mis sous tension (ici, à la prochaine plage de l’horloge). La position O arrête le chauffe-eau, pratique pendant une absence.

Combien d’heures de chauffe programmer ?

La durée dépend du volume, de la puissance de la résistance et de l’écart de température. On peut l’estimer avec l’énergie nécessaire pour chauffer l’eau :

Énergie (kWh) ≈ 1,163 × volume (L) × écart de température (°C) ÷ 1 000
Durée (h) ≈ énergie ÷ puissance de la résistance (kW)

Exemple : un ballon de 200 L à réchauffer de 15 °C à 60 °C (écart de 45 °C) demande environ 1,163 × 200 × 45 ÷ 1 000 ≈ 10,5 kWh. Avec une résistance de 2,4 kW (la puissance se lit sur la plaque du ballon), il faut un peu plus de 4 heures, sans compter les pertes. C’est le cas le plus défavorable, cuve entièrement froide : au quotidien, la chauffe est plus courte. Gardez une marge : le thermostat coupe de lui-même quand la consigne est atteinte, alors qu’une plage trop courte donne de l’eau tiède. Veillez seulement à ce que la plage ne déborde pas sur les heures pleines.

Cas particuliers

Chauffe-eau triphasé

L’horloge reste en 230 V : elle commande la bobine 230 V d’un contacteur tripolaire (par exemple le Legrand 412 502, version à 3 contacts de la même gamme). Les trois phases passent par les contacts du contacteur. Le circuit complet, du différentiel au ballon, est dessiné dans chauffe-eau triphasé. Si vous devez neutraliser temporairement un cumulus triphasé, voyez aussi comment désactiver un cumulus triphasé sans toucher au jour/nuit.

Deux chauffe-eau

Chaque ballon a son circuit de puissance et son contacteur. Une seule horloge peut commander les deux bobines, dans la limite du courant admis par son contact. Le schéma complet est dans piloter deux chauffe-eau électriques.

Compteur Linky

Le Linky dispose d’un contact sec pour mettre en marche ou arrêter automatiquement un appareil comme le ballon d’eau chaude. Raccordé à la bobine du contacteur, il suit les heures creuses du contrat sans aucun réglage : l’horloge n’a d’intérêt que pour un pilotage différent. Ce bornier est, selon la notice d’Enedis, une partie réservée aux électriciens professionnels, et le compteur reste sous tension même disjoncteur coupé.

Problèmes fréquents

Questions fréquentes

Peut-on brancher le chauffe-eau directement sur l’horloge ?

Non, sauf si la notice de l’horloge admet la charge et la protection du chauffe-eau. Une horloge modulaire courante a un contact de 16 A à protéger par un disjoncteur de 16 A, alors que le circuit du ballon est sous 20 A. L’horloge commande donc un contacteur, ce qui apporte aussi la marche forcée.

Quelle horloge choisir pour un chauffe-eau ?

Une horloge modulaire 230 V avec réserve de marche. Analogique journalière si la plage est la même tous les jours, digitale hebdomadaire si le programme change selon les jours.

Combien d’heures de chauffe par jour ?

Cela dépend du volume et de la puissance : l’énergie en kWh vaut environ 1,163 × volume × écart de température ÷ 1 000, à diviser par la puissance de la résistance. Un ballon de 200 L et 2,4 kW réchauffé à froid demande un peu plus de 4 heures, pertes non comprises.

Une horloge est-elle compatible avec les heures creuses ?

Oui, mais elle ne suit pas le compteur : quand les plages d’heures creuses sont déplacées, il faut la reprogrammer. Pour suivre le contrat sans y penser, le contact du compteur raccordé au contacteur reste la solution la plus simple.

Quelle différence entre une horloge et une minuterie ?

Une minuterie coupe au bout d’une durée fixe après un appui. Une horloge (interrupteur horaire) met en marche et arrête à des heures précises, chaque jour ou chaque semaine. Pour un chauffe-eau, c’est l’horloge qu’il faut. Voir aussi notre fiche sur l’interrupteur horaire.

Sources

• Hager, notice des horloges EHN010 et EHN011 et fiche de l’EHN011 : contact 16 A, disjoncteur 16 A, segments de 15 minutes, réserve de 120 heures, bornes, montage par un électricien qualifié.
• Legrand, fiche technique des contacteurs « heures creuses » 25 A avec manette (412 500, 412 501, 412 502) : bornes, manette, retour automatique de la marche forcée.
• Legrand, Comment installer un contacteur jour / nuit au tableau électrique : coupure au disjoncteur général, disjoncteur 2 A de la commande.
• Hager, guide de la NF C 15-100 (mise à jour 2024) : circuit d’asservissement tarifaire en 1,5 mm² sous 2 A, chauffe-eau en 2,5 mm² sous 20 A.
• Commission de régulation de l’énergie, délibération n° 2025-40 du 4 février 2025 sur le TURPE 7 HTA-BT : déplacement des heures creuses.
• Enedis, notice d’utilisation du compteur Linky : contact sec, consignes de sécurité.
