Plan électrique d’une maison : l’exemple complet pièce par pièce
Résumez cet article :
- Un plan électrique de maison se compose de deux documents : le plan architectural (où sont les points) et le schéma de répartition (comment les circuits partent du tableau).
- Tout part du tableau électrique : disjoncteur de branchement → interrupteurs différentiels 30 mA → un disjoncteur par circuit.
- La norme NF C 15-100 impose un nombre minimal de prises et de circuits par pièce — c’est le cœur du dimensionnement.
- Règles clés : 8 circuits maximum par différentiel, 8 prises max par circuit prises 2,5 mm², et 20 % de réserve dans la GTL.
Concevoir l’électricité d’une maison, neuve ou en rénovation, commence toujours par un plan. C’est lui qui garantit une installation conforme à la norme NF C 15-100, correctement dimensionnée et sûre. Voici un exemple complet de plan électrique, du tableau de répartition jusqu’au détail pièce par pièce, avec le nombre de circuits, les calibres de disjoncteurs et les sections de câble à prévoir.
Plan architectural et schéma de répartition : deux documents complémentaires
Un plan électrique de maison réunit en réalité deux vues :
- le plan architectural : le plan de la maison sur lequel on positionne chaque prise, point lumineux, interrupteur, arrivée réseau, à l’aide des symboles électriques normalisés ;
- le schéma de répartition (ou schéma unifilaire) : l’organisation des circuits depuis le tableau électrique, qui montre quel différentiel protège quel circuit.
Pour comprendre la logique de représentation, voyez notre guide tout comprendre au schéma électrique.

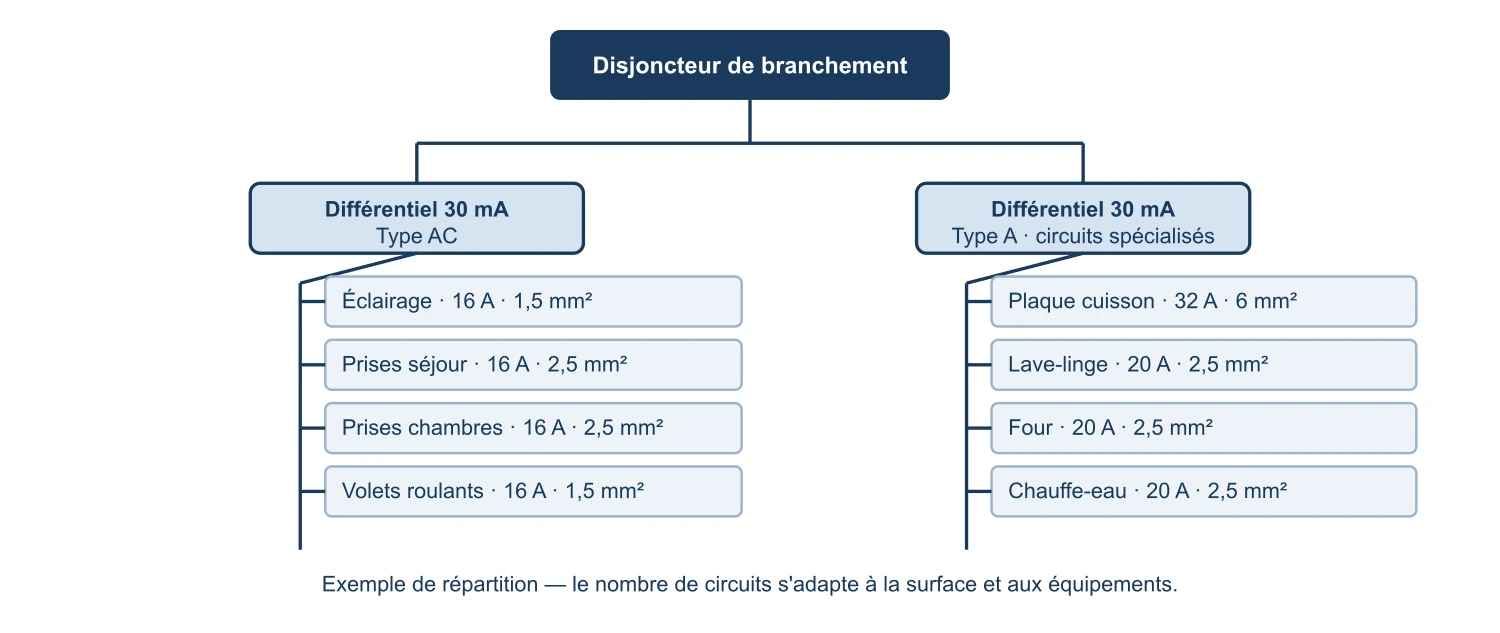

Le tableau de répartition, cœur du plan
Tout circuit démarre au tableau. Après le disjoncteur de branchement (AGCP), l’énergie est répartie sur plusieurs interrupteurs différentiels 30 mA, qui protègent chacun un groupe de circuits. La norme impose de séparer les usages : les circuits sensibles (plaque de cuisson, lave-linge, borne de recharge…) doivent être protégés par un différentiel Type A, les autres pouvant l’être en Type AC.
La répartition des circuits, pièce par pièce
Le tableau ci-dessous synthétise les exigences minimales NF C 15-100 pour les principales pièces d’une maison. Ce sont des minima : on prévoit toujours un peu plus pour anticiper les usages.
| Pièce | Prises 16 A (mini) | Éclairage | Circuits spécialisés |
|---|---|---|---|
| Séjour / salon | 1 par tranche de 4 m² (mini 5, ≥7 si >28 m²) | ≥ 1 point + prise commandée possible | RJ45, TV/coaxial |
| Cuisine | ≥ 6 dont 4 sur le plan de travail | ≥ 1 point | Plaque 32 A, four, lave-vaisselle, lave-linge |
| Chambre | ≥ 3 | ≥ 1 point + commande à l’entrée | 1 RJ45 (souvent + TV) |
| Salle de bain | ≥ 1 (hors volumes) | Selon volumes | Liaison équipotentielle, sèche-serviettes |
| Entrée / circulation | 1 si surface > 4 m² | ≥ 1 point, va-et-vient conseillé | — |
| Extérieur / garage | ≥ 1 au garage | ≥ 1 point commandé | Portail, borne de recharge (Type A) |
Le détail par pièce
- Séjour et salon : la pièce la plus gourmande en prises. Voir l’installation électrique du salon.
- Cuisine : circuits spécialisés nombreux (plaque, four, lave-vaisselle…). Voir l’installation électrique de la cuisine.
- Chambres : confort et prises RJ45. Voir l’installation électrique de la chambre.
- Salle de bain : la pièce la plus réglementée, avec ses volumes de sécurité et sa liaison équipotentielle.
Combien de circuits pour une maison ?
Le nombre total de circuits dépend de la surface et des équipements, mais quelques règles encadrent toujours le plan :
- Circuits prises : 8 socles maximum sur un circuit 2,5 mm² / 16 A (5 sur un circuit 1,5 mm²).
- Circuits éclairage : 8 points lumineux maximum par circuit 1,5 mm² / 16 A.
- Circuits spécialisés : un circuit dédié par gros appareil (plaque, four, lave-linge, lave-vaisselle, chauffe-eau…).
- Différentiels : 8 circuits maximum par interrupteur différentiel 30 mA.
- GTL : prévoir 20 % de réserve dans le tableau pour les évolutions futures.
Le choix des sections de câble et des calibres de disjoncteurs découle directement de cette répartition.
Comment dessiner son plan électrique
- Reportez les pièces sur le plan de la maison et placez prises, points lumineux et interrupteurs.
- Regroupez les points en circuits en respectant les maxima ci-dessus.
- Affectez chaque circuit à un différentiel (en séparant Type A et Type AC).
- Dressez le schéma de répartition du tableau et vérifiez la réserve GTL.
Notre guide comment faire ses plans et schémas électriques détaille la méthode et les outils.
Une installation neuve ou entièrement rénovée doit respecter la norme NF C 15-100 et être validée par le Consuel avant la mise sous tension. En cas de doute sur le dimensionnement ou la répartition, faites vérifier votre plan par un électricien qualifié. Les valeurs indiquées ici sont des minima réglementaires, à adapter à votre logement.
Questions fréquentes
Combien de circuits faut-il pour une maison de 100 m² ?
Cela dépend des équipements, mais on compte généralement une quinzaine à une vingtaine de circuits : plusieurs circuits prises et éclairage, plus un circuit dédié par gros appareil (plaque, four, lave-linge, lave-vaisselle, chauffe-eau, etc.).
Quelle différence entre plan architectural et schéma unifilaire ?
Le plan architectural situe les équipements dans les pièces ; le schéma unifilaire (ou de répartition) montre l’organisation des circuits depuis le tableau électrique. Les deux sont nécessaires pour un dossier complet.
Un plan électrique est-il obligatoire ?
Pour une installation neuve ou une rénovation totale soumise au Consuel, un schéma de l’installation est requis. Même sans obligation, le plan reste indispensable pour dimensionner et sécuriser correctement l’installation.
Combien de prises par circuit ?
8 prises maximum sur un circuit en 2,5 mm² protégé par un disjoncteur 16 A ; 5 prises sur un circuit en 1,5 mm². L’éclairage est limité à 8 points par circuit.
Quels circuits doivent être en différentiel Type A ?
La plaque de cuisson, le lave-linge et la borne de recharge de véhicule électrique doivent être protégés par un différentiel Type A. Un logement doit comporter au moins deux différentiels 30 mA, dont un Type A.
